Specialverktyg för Jaguar, Land Rover Ingenium I6 PT306 Bensinmotor

Denna serie av specialverktyg för att byta kamkedja eller justera tidtagningen är lämplig för de nyare Ingenium I6-motorserien PT306-motorer från Jaguar och Landrover.
Dessa 3.0L-motorer använder två kamkedjor som är sammankopplade med en tomgångsväxel. Kamkedjan är placerad på transmissionssidan.

Denna högkvalitativa verktygssats är den senaste generationen trogen originalverktyget. Detta garanterar professionella och professionella motorreparationer.

Om Arbetet:
(Referens: Land-Rover Range Rover (L405) 3.0, 4x4, 400 hk, år 2021, med motorkod PT306)
- Multiremmen spänns på generatorn via en spännanordning. Detta fixeras med hjälp av en stift.
- Det är inte nödvändigt att demontera växellådan och svänghjulet för att helt enkelt kontrollera timingen eller byta ut den övre kamkedjan, men det är nödvändigt att demontera den nedre kamkedjan.
- Timing av mellanaxeln kan kontrolleras med hjälp av en låskåpa.

- Vevaxeln fästs på momentdämparen med hjälp av specialverktyg Art-Nr. XX122001 (att användas som 303-1659) justerad och låst. Detta hjälper även till att hålla mot när man lossar svänghjulsbultarna.
- Kamaxeln monteras med ett specialverktyg, Art-Nr. XX121999 (användas som 303-1657) blockerad. Den fästs via öppningen på den borttagna påfyllningshalsen och via åtkomsten av en testskruv via insugningsröret.
- Positionering och hållning av VCT-kamaxeljusteringen är möjlig med justeringsverktyget Art-Nr. XX121999 (användas som 303-1657) möjligt.
- Innan demontering, notera placeringen av kamaxelns justering (avgas/intag). Kamaxeljusteringarna får inte bytas.

Eventuellt nödvändiga åtdragningsmoment:
Övre styrkåpa: 13 Nm
Nedre styrkåpa: M6 skruvar 12 Nm, M8 skruvar 25 Nm
Magnetventiler för variabel kamaxelstyrning: 9 Nm
Glidskenor: övre 11 Nm, övre vänstra 25 Nm
Kamkedjespännare: 55 Nm
Variabel kamaxeljusteringsskruv: 20 Nm + 60 grader
Oljepåfyllningslock: 12 Nm
Kamaxeltestskruv: 10 Nm
Vevaxellägesgivare: 8 Nm
Svänghjulsskruvar: 30 Nm + 120 grader

Lämplig för följande motorkoder:
PT306

OE-Jämförelsenummer:
Jaguar, Land Rover:
JLR-303-1657, 3031657
JLR-303-1658, 3031658
JLR-303-1659, 3031659
JLR-303-1669, 3031669

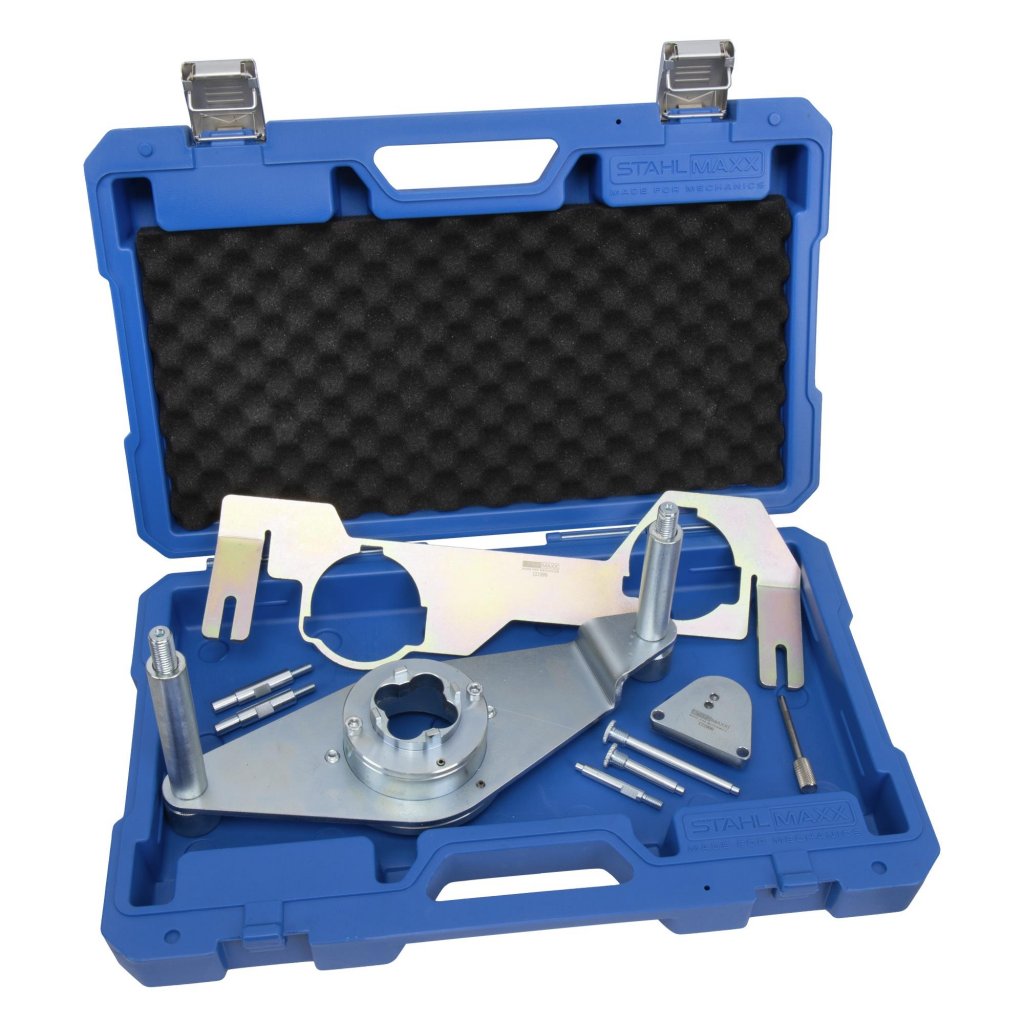

Leveransens omfattning:
Art-Nr. KT10032 Låsstift för spännare kilrem, som JLR-303-1669

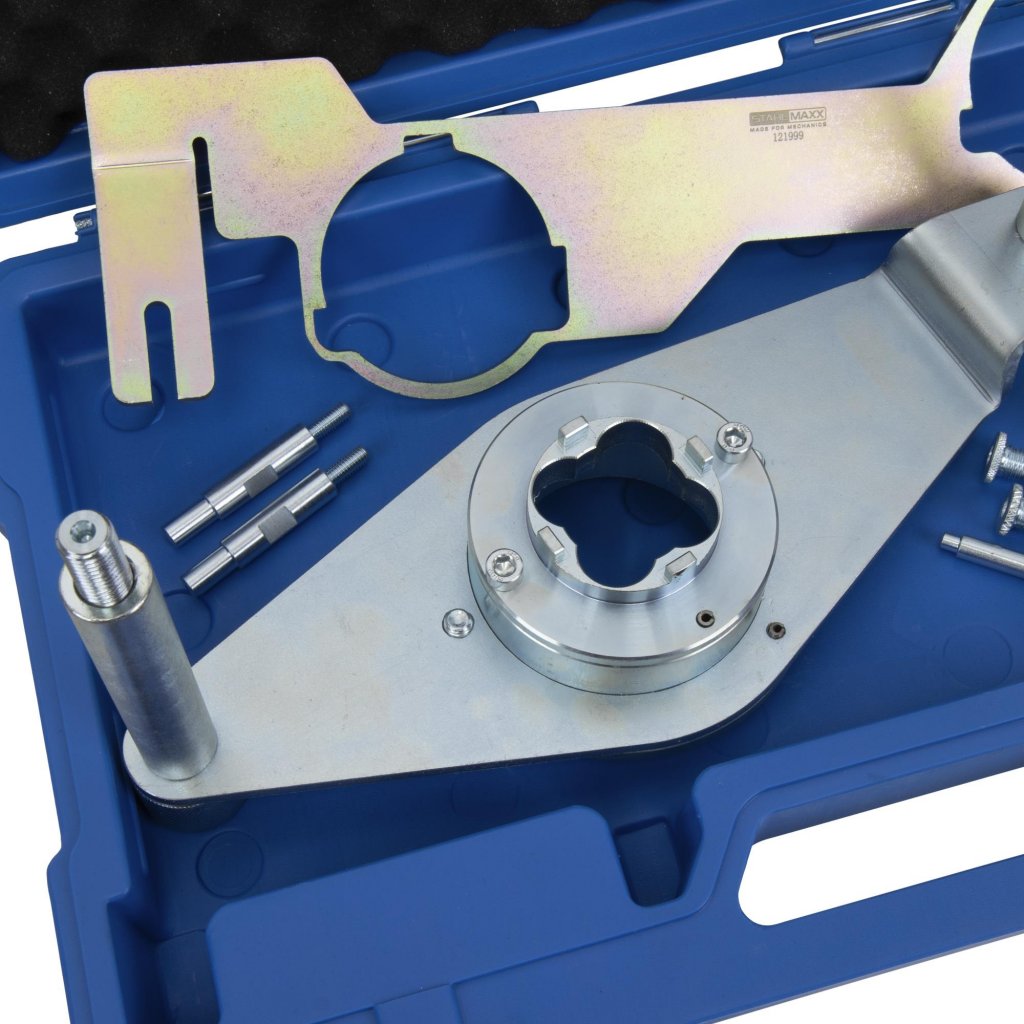

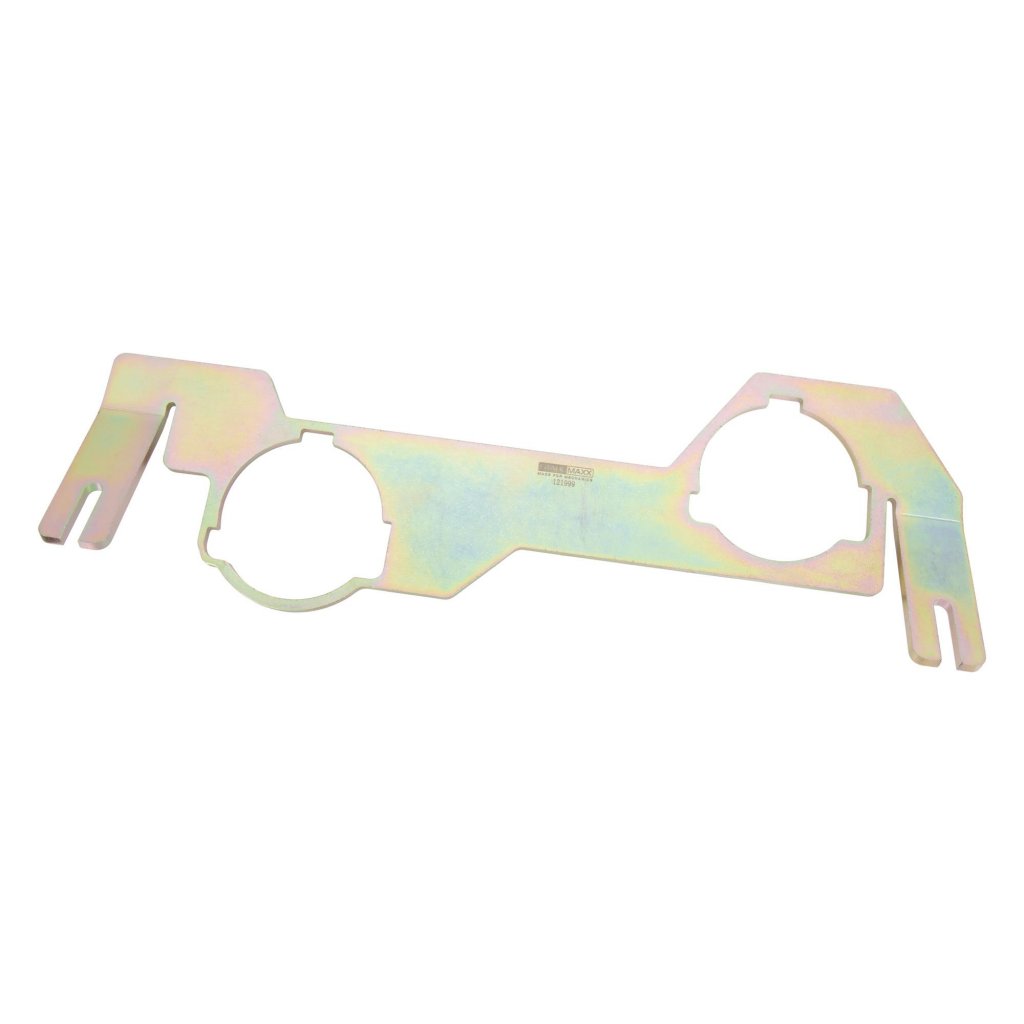

Art-Nr. XX121999 Justeringsverktyg för kamaxeljustering VCT för Jaguar, LandRover, som JLR-303-1657

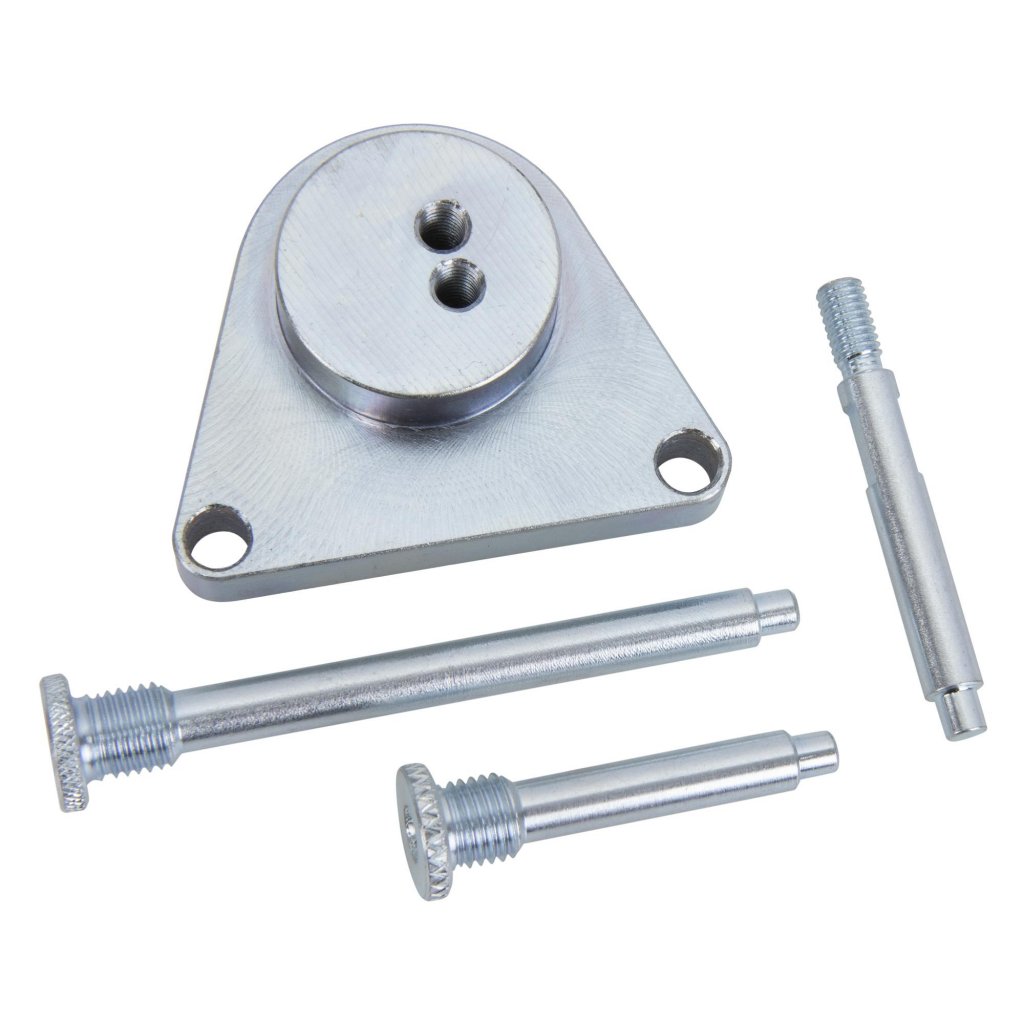

Art-Nr. XX122000 Justerings-/låsverktygskamaxel för Jaguar, LandRover, som JLR-303-1658
Art-Nr. XX122001 Blockeringsverktyg för vevaxelremskiva till Jaguar, LandRover, som JLR-303-1659

Ytterligare verktyg (ingår ej):
1 x Art-Nr. XX121326 Monteringsverktygsaxeltätning vevaxel, transmissionssida, som Jaguar, Land Rover JLR-303-1674A
