Hjullagerverktyg Smart/Twingo

Denna professionella verktygssats är designad för byte av hjullager på framaxeln hos Renault Twingo 3 och Smart 453 (ForTwo/ForFour) med hjulnav utan genomgående hål. Tack vare verktygets konstruktion kan arbetet utföras direkt på fordonet utan att ta bort styrspindeln eller hjullagerhuset.

Satsen är dessutom universell och kan användas på många andra fordon med liknande hjullagerdimensioner. Verktyget är optimerat för att hantera hjullager med magnetisk sensorring och säkerställer korrekt positionering för hjulhastighetsdetektering.

Fördelar

• Enkel och säker demontering och montering av hjullager direkt på fordonet

• Anpassad för Renault Twingo 3 (från 2014) och Smart 453 (ForTwo/ForFour)

• Hantering av hjullager med magnetisk sensorring utan skador

• Universal verktygssats upp till Ø 91,5 mm

• Kraftbultar och insättningsverktyg inkluderade för smidig montering av hjulnav

Matchande fordon

• Renault Twingo 3, från 2014

• Smart ForTwo 453, MY 2014

• Smart ForFour 453, MY 2014

Jämförelsenummer

• OEM Renault / Smart: 402102481R, 402101HA1A, 402101HA9D, 4533340200

• FAG: 713668330

• SKF: VKBA7065

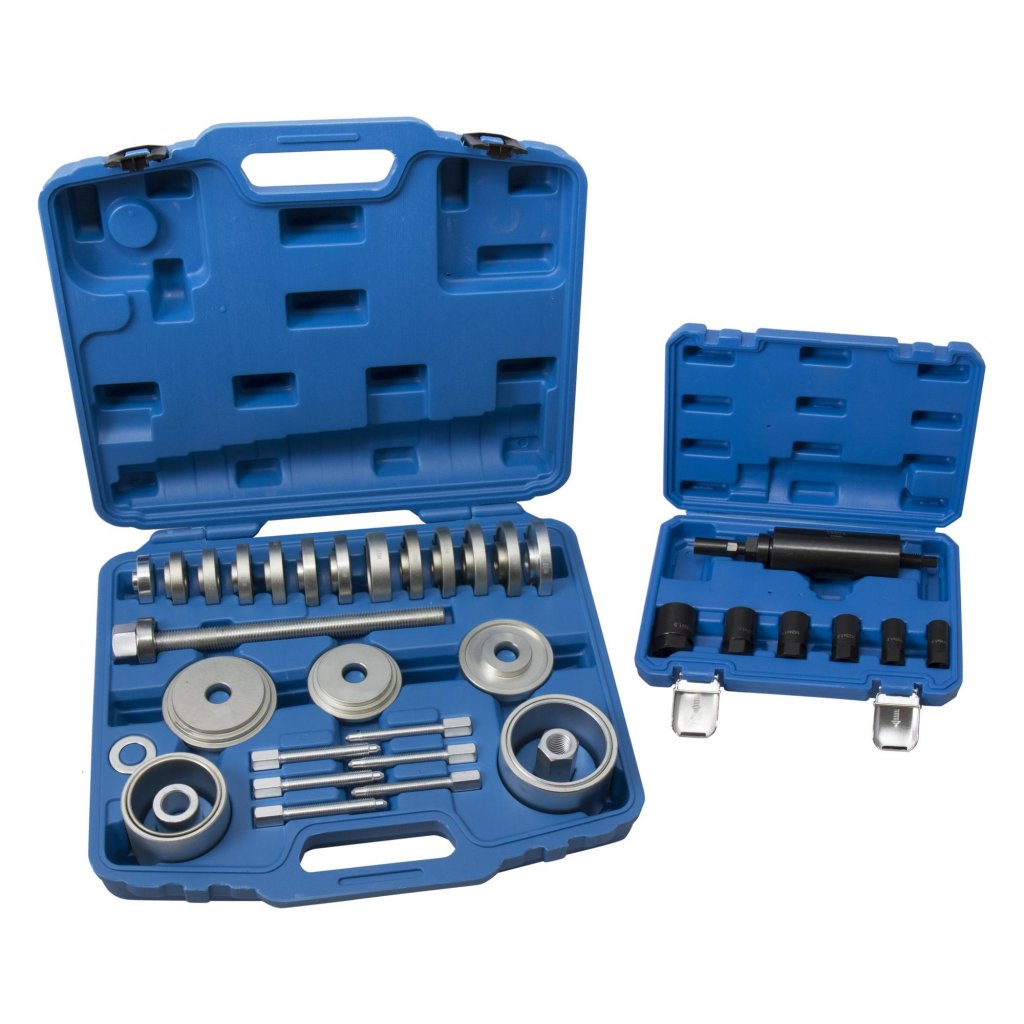

Leveransinnehåll

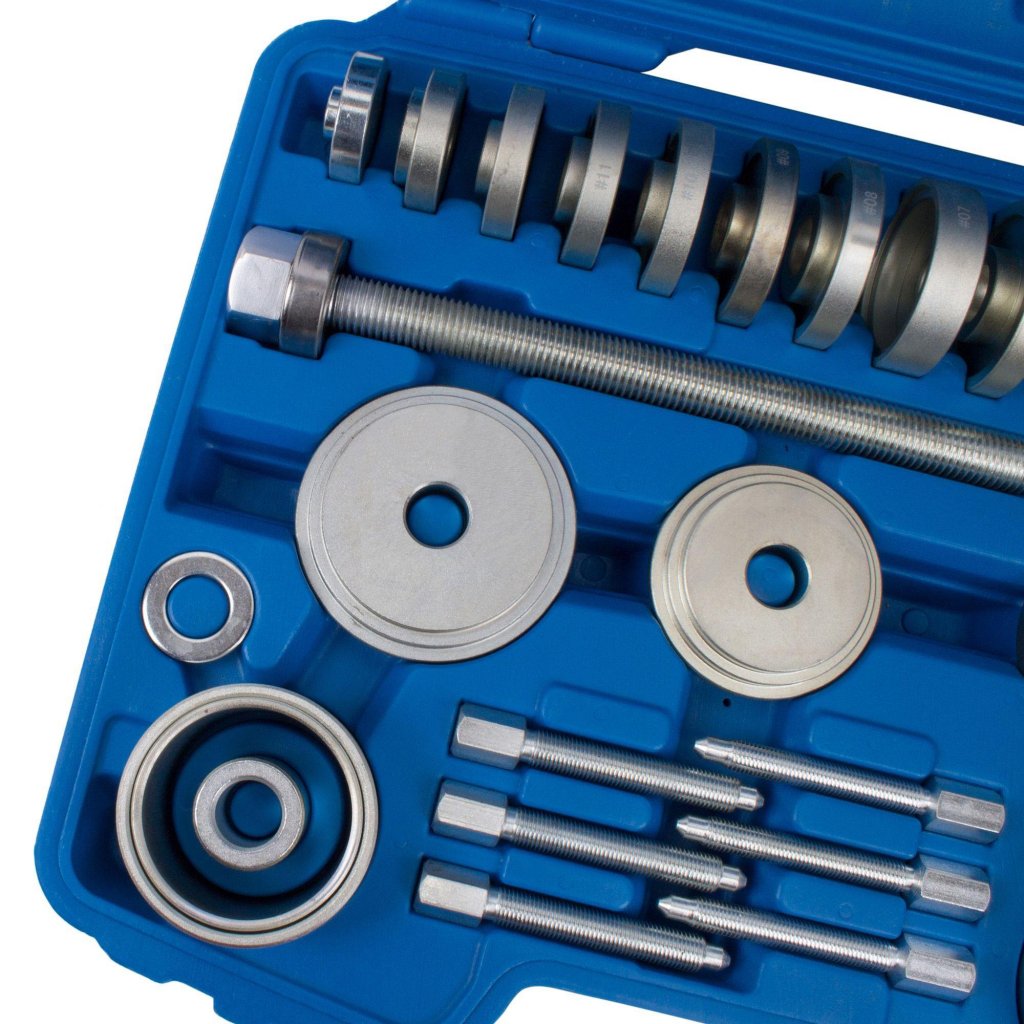

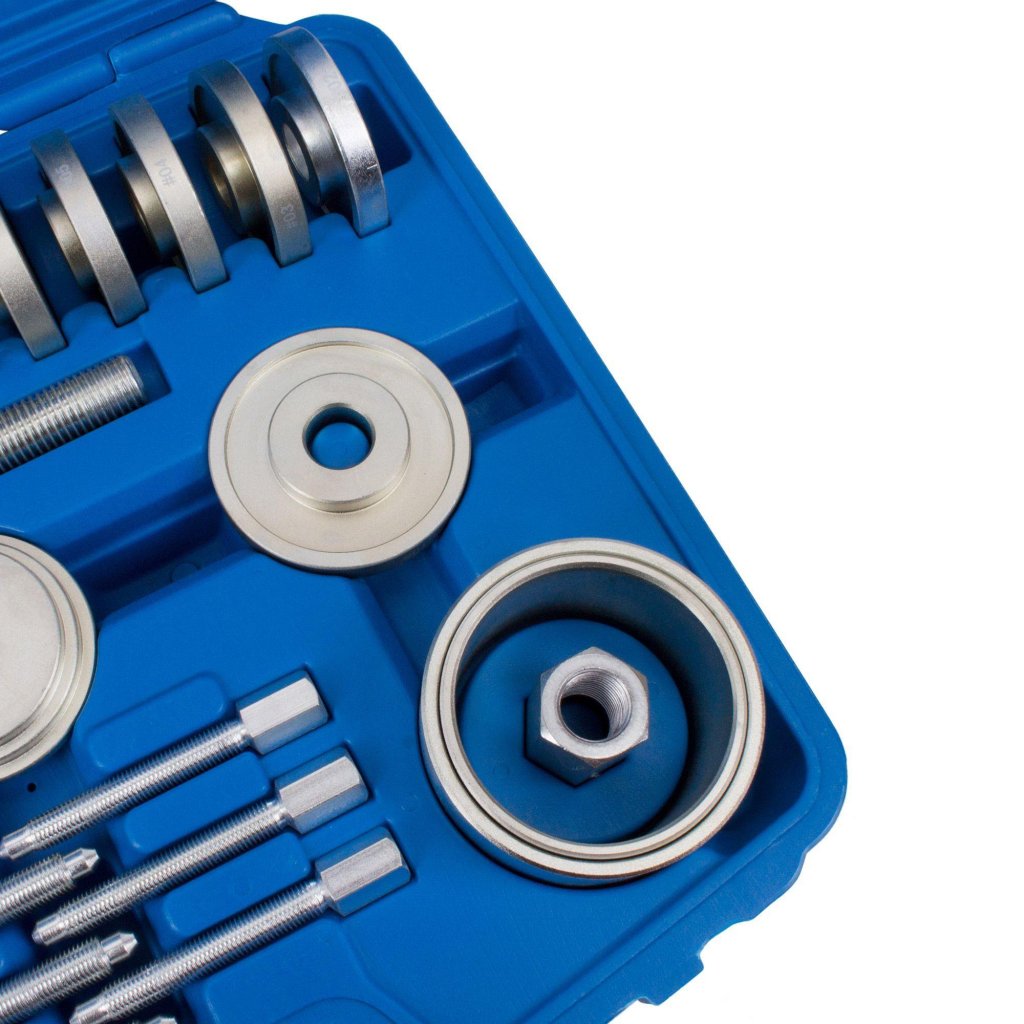

• 1 x XX117904 Universal verktygssats för hjullager, upp till Ø 91,5 mm (31 delar)

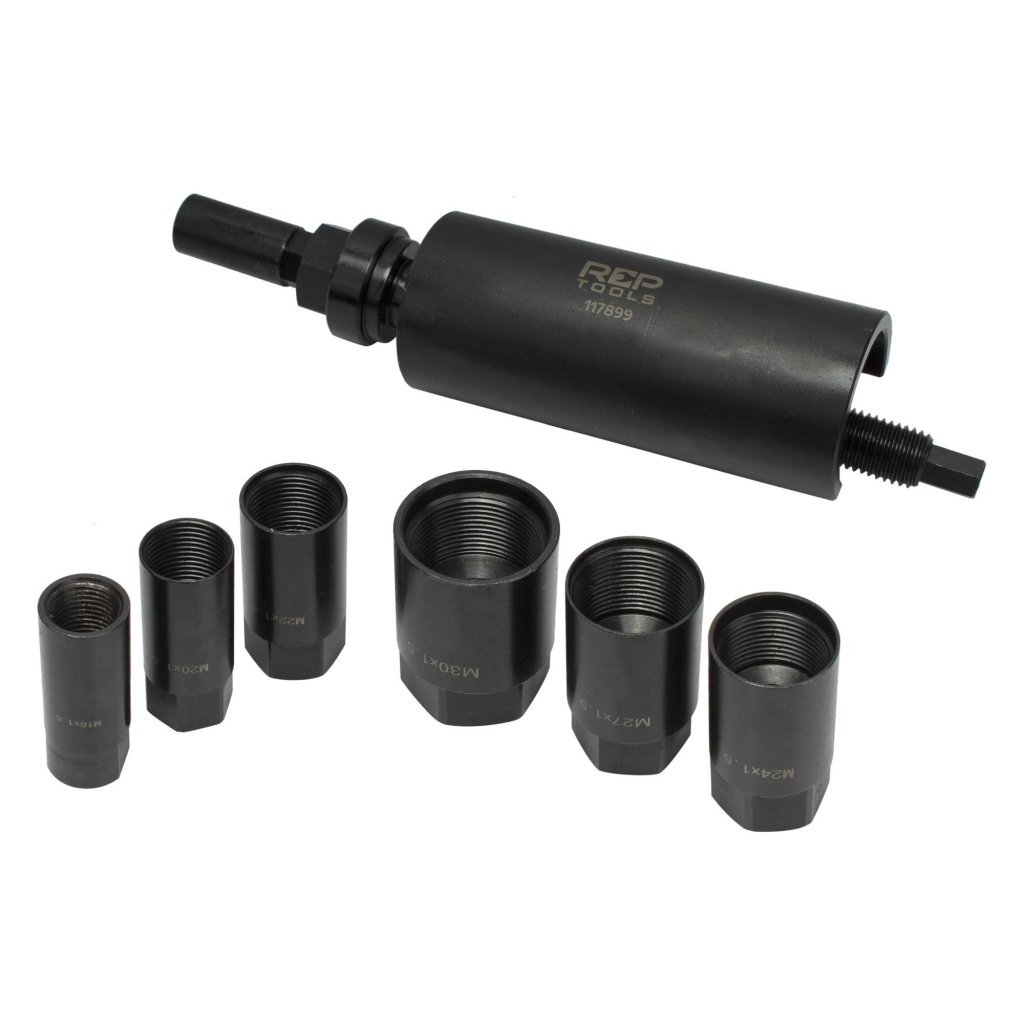

• 1 x XX117899 Insättningsverktyg för drivaxel/hjulnav, 7 delar

Åtdragningsmoment (referens Twingo 3 1.0SCe)

• Hjulnav framaxel: 280 Nm

• Bromsokshållare på hjulnav: 105 Nm

• Bromsok till hållare: 25 Nm

• Hjulbultar: 105 Nm

Följ alltid tillverkarens instruktioner.



Arbetssätt / Användning

1. Höj fordonet och ta bort hjul samt bromskomponenter.

2. Lossa den centrala muttern på styrspindelns inre del. Använd en mothållare (Art-Nr. XX115936) och eventuellt en skruvmejsel för att öppna säkringen.

3. Ta bort hjulnavet med medföljande tryckskruvar, hjulnavsfläns och/eller hammarslag.

4. Avlägsna innerringen från hjulnavet med en avdragare (Art-Nr. 106651A).

5. Ta bort låsringen med lämplig snäpptång.

6. Använd tryckklocka och tryckstycke (M24x1,5) för att pressa ut hjullagret ur sitt säte.

7. Rengör ytorna noggrant. Tryck in det nya hjullagret med rätt tryckstycke, se till att magnetiska sensorringen placeras korrekt.

8. Sätt tillbaka låsringen.

9. Anslut adaptern (M24x1,5) till insättningsverktyget för drivaxeln och använd hylsan med spindel för att dra in hjulnavet. Tryckklockan måste stödja den inre ringen.

10. Dra åt den centrala muttern, lås säkringen och montera skyddslocket.

Tips och säkerhet

• Kontrollera alltid monteringspositionen på magnetiska sensorringen.

• Rengör vattendräneringsskåran för att förhindra förtidigt slitage på hjullagret.

• Följ alltid tillverkarens åtdragningsmoment för hjulnav, bromsok och hjulbultar.
