Reparationssats för fördelningslåda för eftermontering av oljeplugg för BMW ATC35L

Specialverktygssats för eftermontering av oljeplugg på BMW ATC35L fördelningslåda med xDrive fyrhjulsdrift.

Många BMW F-seriemodeller med xDrive fyrhjulsdrift drabbas av förtida haverier på fördelningslådan.

De främsta orsakerna till skador är:
- Fel på fördelningslådan på grund av oljenedbrytning på grund av åldring
- Problem med fördelningslådan på grund av slitage på kopplingsbelägg
- Fel på fördelningslådan på grund av oljeoxidation orsakad av fukt

BMW specificerar en livstidsfyllning för dessa fördelningslåda – en oljeplugg medföljer INTE.

Att byta olja i fördelningslådan kräver att hela fördelningslådan tas bort.

Många verkstäder som vi har nära kontakt med gav oss i uppdrag att hitta en reparationslösning.

Lösning:
Vi designade ett monteringsfäste med en borrhylsa, som fungerar som mall.

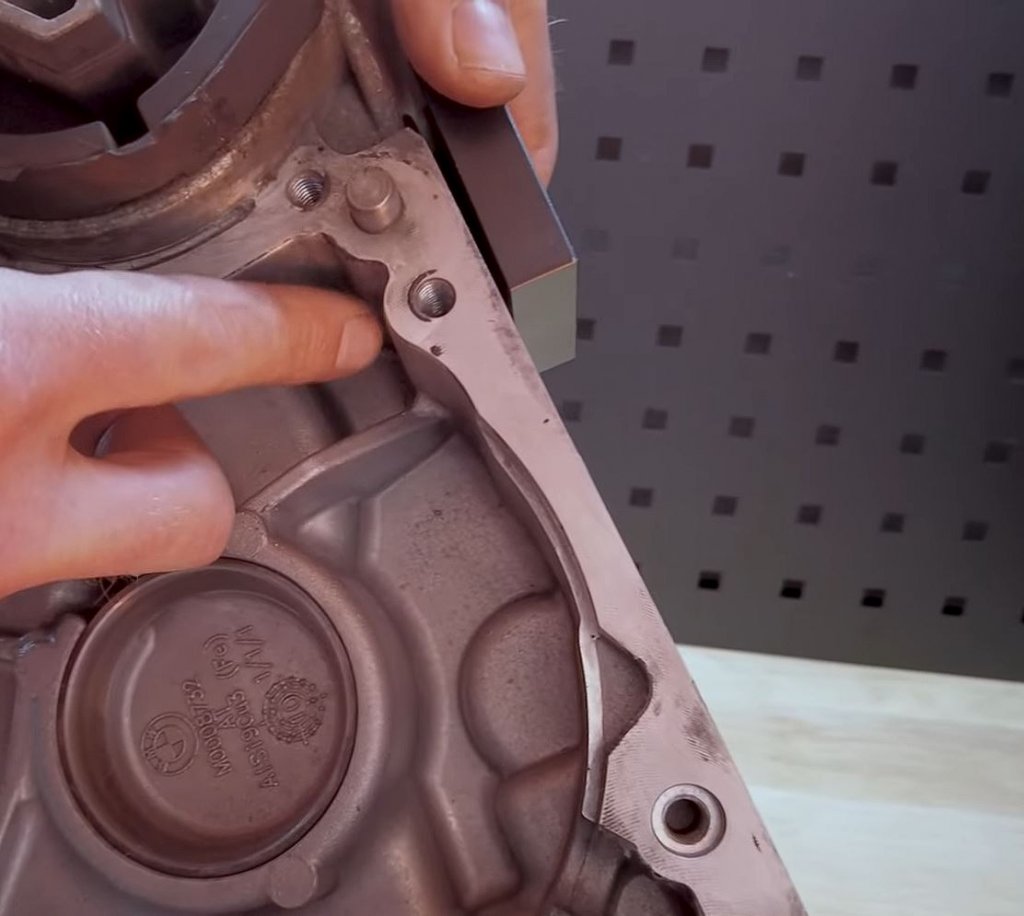

Detta bestämmer den exakta positionen och djupet för det nödvändiga hålet.

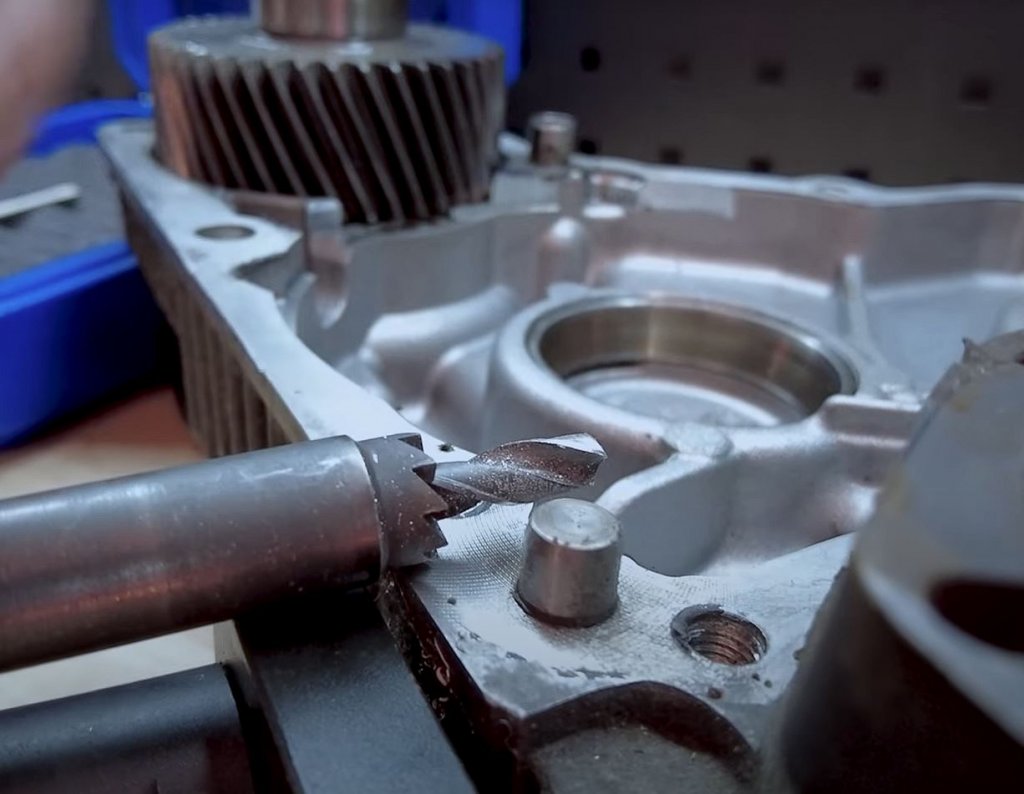

Det medföljande borr- och fräsverktyget är mycket komplext och skapar hålet i huset.

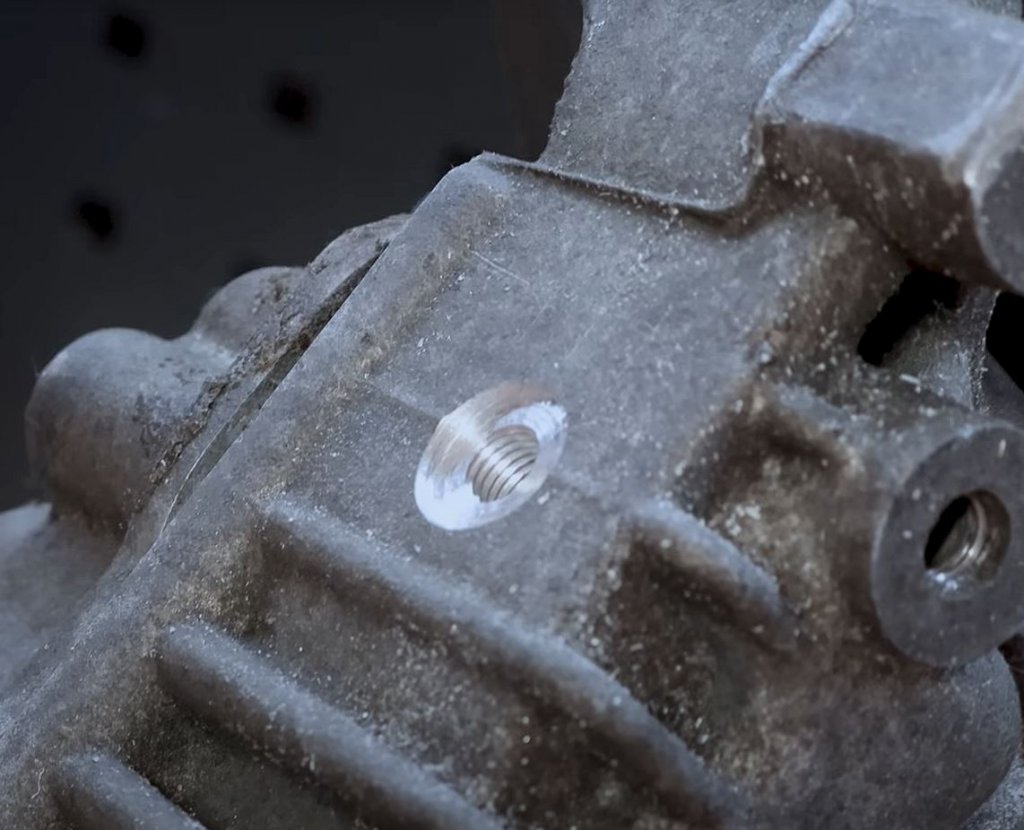

Det fräser samtidigt en plan yta för den efterföljande tätningsringen på oljepluggen och skapar en inre avfasning för att styra tappkranen.

Påfyllning är möjlig via en påfyllningsplugg som sitter längre upp, med hjälp av en krokliknande påfyllningsadapter och en handpump.

Procedur:

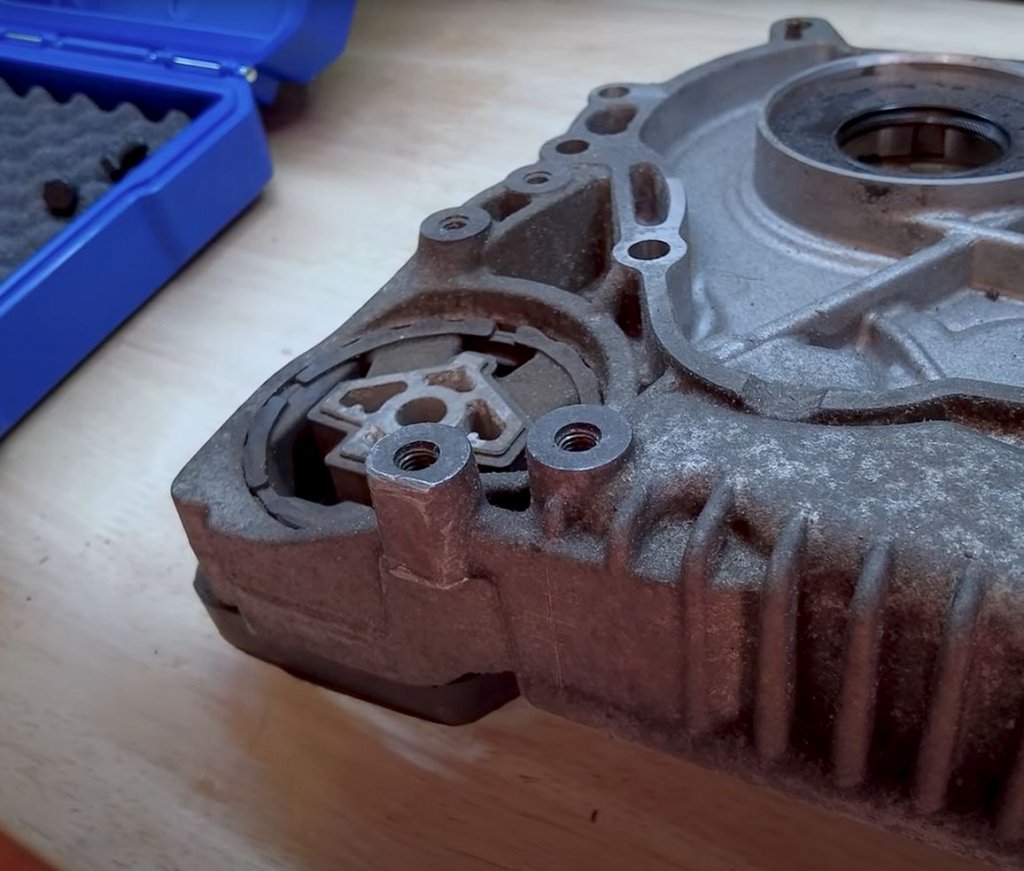

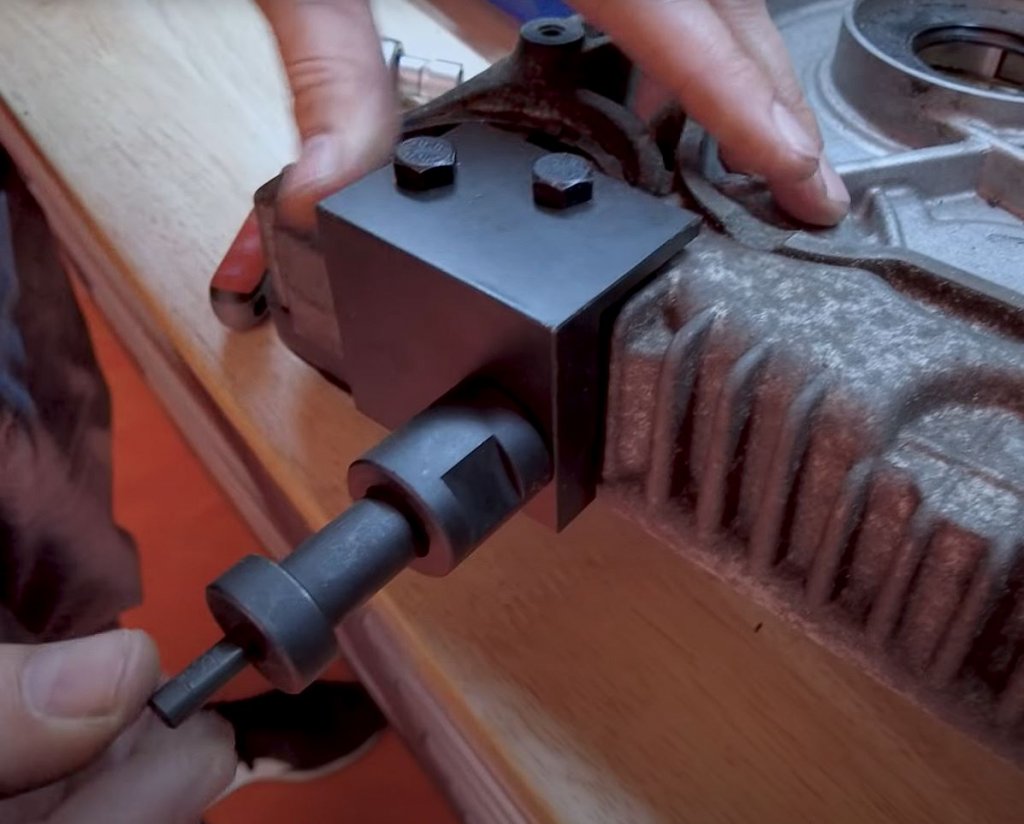

1. Skruva fast mallhållaren på fördelningslådan.
2. Skruva in borrstyrningen tills det tar stopp.
3. Använd borr-/fräsverktyget för att borra genom huset.
4. Töm oljan helt.
5. Smörj kranen och skär av gängan i hålet.

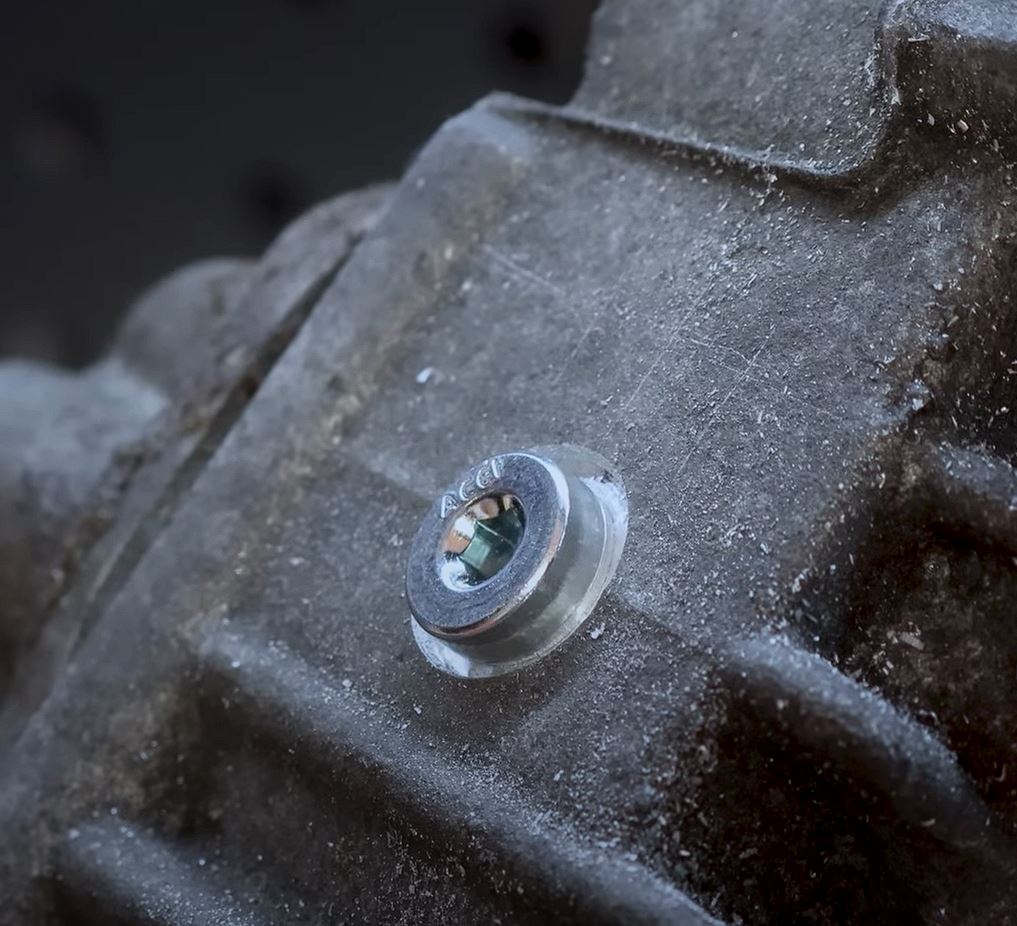

6. Sätt i tätningsskruven och dra åt den med 10–15 Nm.

Lämplig för följande bakaxeldifferentialer:
ATC35L
27108612557, 27108643150

Lämplig för följande fordon:
1-serien: F20, F21
2-serien: F22, F23
3-serien: F30, F31, F34, F35
4-serien: F32, F33, F36
5-serien: F07, F10, F11, F18
6-serien: F06, F12, F13
7-serien: F01, F02
X1-serien: E84
X3-serien: F25
X4-serien: F26
X5-serien: F15, F85
X6-serien: F16, F86

Översikt:
✔ Stahlmaxx kvalitetsverktyg
✔ Högkvalitativa material, precisionstillverkade
✔ Reservdelar tillgängliga

OE-Jämförelsenummer:
BMW 27105B8C3E4

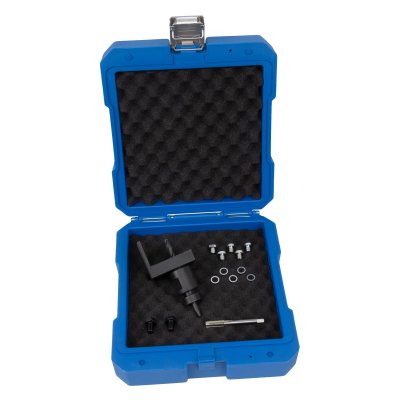

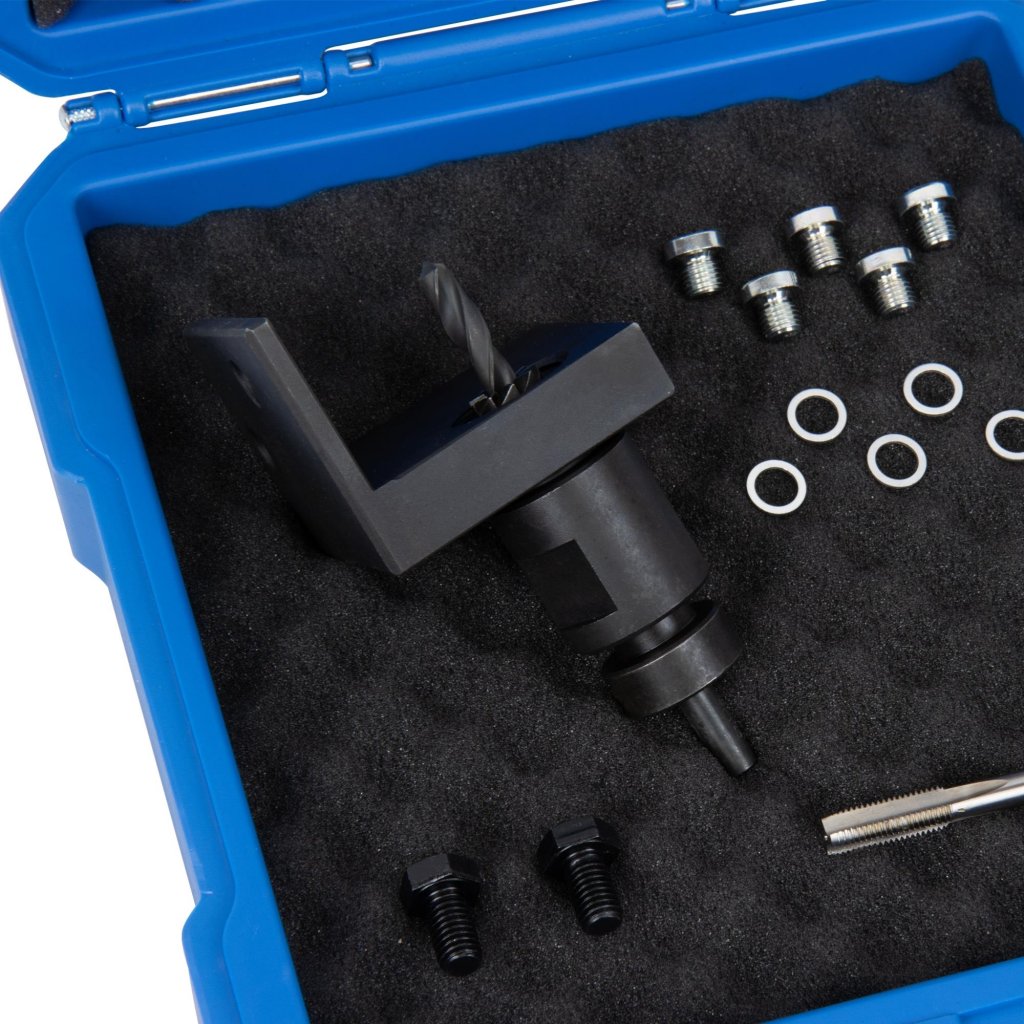

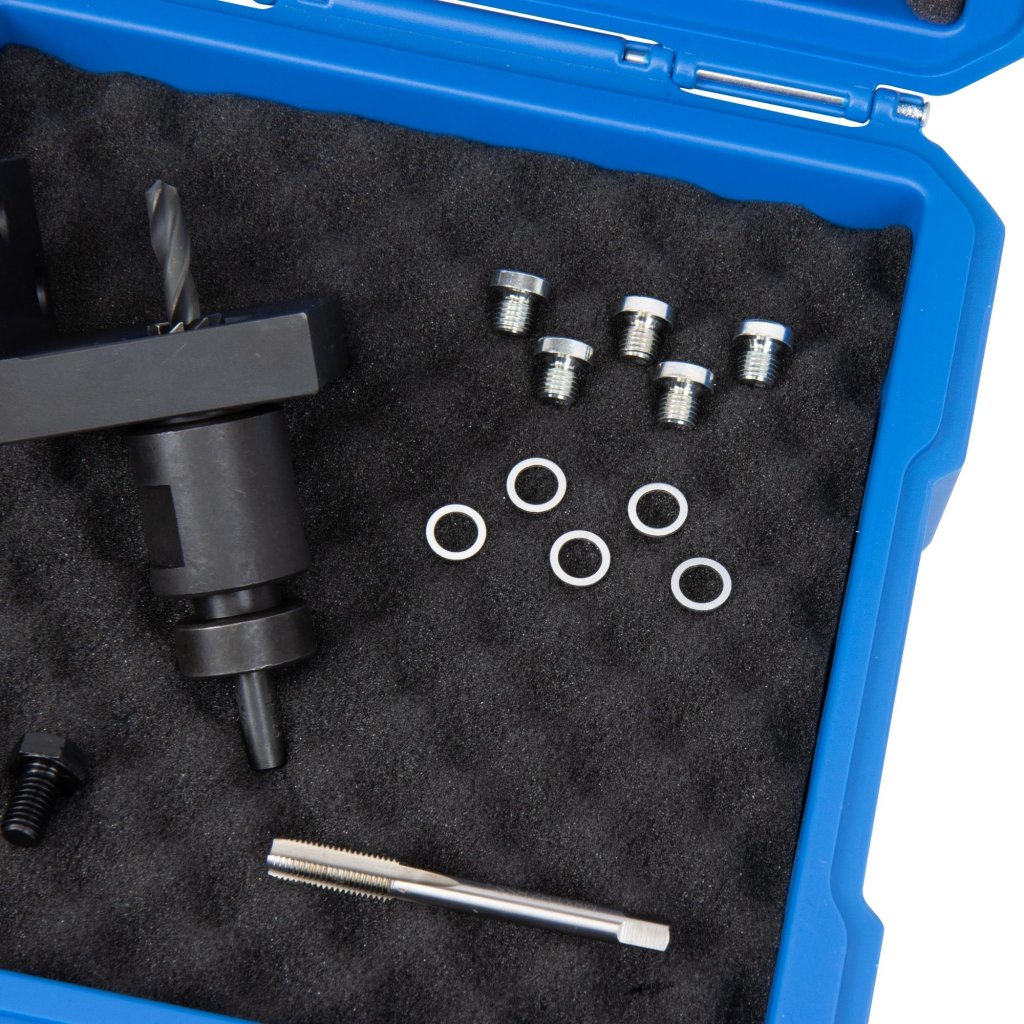

Leveransomfattning:
1 x Artikelnr. 123154 Vinkelborrmall
1 x Artikelnr. 123154 Borrhylsa
1 x Artikelnr. 123154 Fräs-/borrverktyg med djupanslag
1 x Artikelnr. 123154 Gängtapp, fingängtapp M8 x 1
1 x Artikelnr. 123204 Tätningsskruvar M8 x 1 med tätningsring, 5-pack*
1 x Artikelnr. 115268 Förvaringsväska

*Tätningspluggar finns i 5-pack under angivet artikelnummer.

Originalartikelnummer är endast för jämförelseändamål; dessa är inte originalverktyg!
