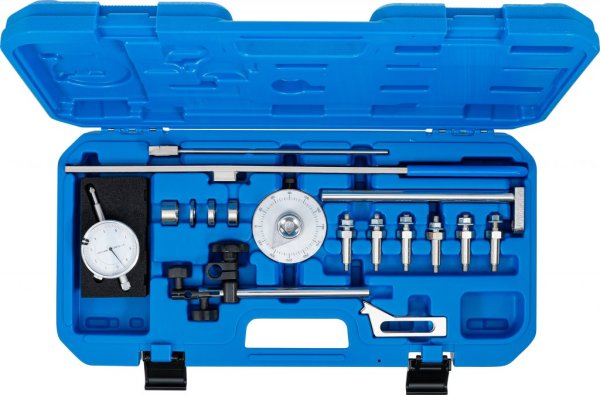

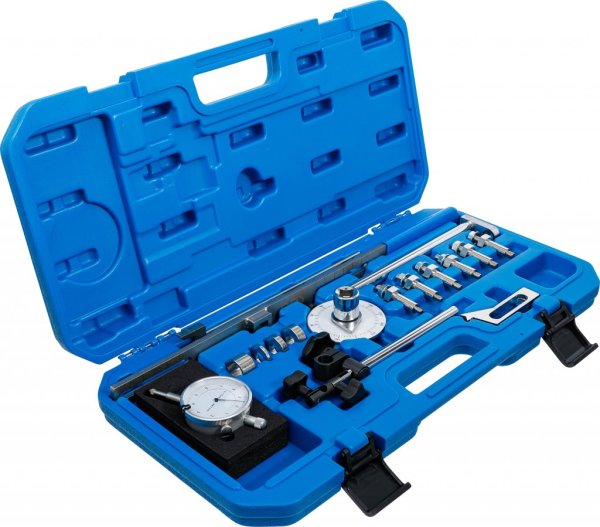

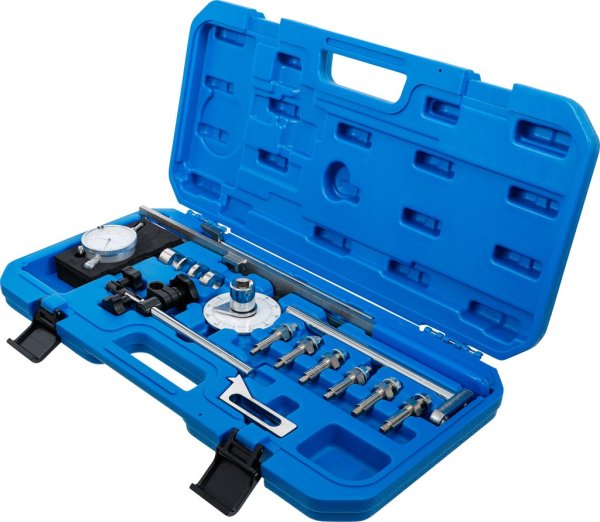

Kontrollverktyg för Dubbelmassasvänghjul – Komplett Verktygssats för DMF-test

Professionell verktygssats för noggrann kontroll av släppningsvinkel och lutningsspel på dubbelmassasvänghjul (DMF). En kontroll är obligatorisk vid kopplingsbyte, då ett slitet eller skadat DMF kan orsaka skador på den nya kopplingen samt andra motorkomponenter. Inspektionen utförs med svänghjulet monterat i fordonet efter att kopplingsskivan demonterats.

Funktioner:

• Kontroll av släppningsvinkel med gradskiva eller genom att räkna antalet kuggar på startkransen, beroende på DMF-typ.
• Mätning av lutningsspel med mätklocka för att säkerställa korrekt funktion och minska risken för vibrations- eller kopplingsproblem.
• Passar de flesta typer av DMF med både jämnt och udda antal fästpunkter.

Mätmetoder:

Släppningsvinkel med gradskiva
För DMF med jämnt antal fästskruvar till kopplingstryckplattan:

1. Montera två fästbultar mittemot varandra.
2. Fäst spaken centralt över DMF:ns fyrkantiga hylsa.
3. Blockera DMF:n med låsklorna.
4. Montera och fixera gradskivan.
5. Vrid sekundärsvänghjulet moturs tills fjäderkraft känns.
6. Släpp spaken långsamt tills fjäderkraften avtar.
7. Nollställ gradskivan.
8. Vrid medurs tills fjäderkraften åter känns.
9. Läs av släppningsvinkeln och jämför med tillverkarens specifikationer.

Släppningsvinkel via antalet kuggar
För DMF med udda antal fästskruvar:

1. Utför samma inledande montering som ovan.
2. Vrid moturs tills fjäderkraft känns.
3. OBS: Vid DMF med friktionskontrollskiva kan ett tydligt stopp kännas i en riktning. Vrid då några millimeter åt båda hållen tills fjäderkraften känns.
4. Släpp långsamt tills fjäderkraften avtar.
5. Märk ut positionerna på primär- och sekundärsvänghjulet.
6. Vrid medurs tills fjäderkraften åter känns.
7. Räkna antalet kuggar mellan markeringarna och jämför med specifikationerna.

Mätning av Lutningsspel

1. Montera mätklockan med hållare på motorblocket.
2. Placera mätklockans spets mitt på adaptern och förspänn den.
3. Viktigt: Överdrivet tryck kan påverka mätresultatet och skada lagret.
4. Tryck spaken försiktigt mot motorn tills motstånd känns. Nollställ mätaren.
5. Tryck därefter försiktigt i motsatt riktning tills motstånd känns.
6. Avläs värdet och jämför med fordonstillverkarens rekommendationer.

Fördelar:
✔ Obligatoriskt vid kopplingsbyte för att säkerställa driftssäkerhet
✔ Förebygger skador på nya kopplingar och kringliggande komponenter
✔ Tidsbesparande kontroll direkt i fordonet
✔ Passar de flesta dubbelmassasvänghjul
