Koppling-Centrerings-verktygssats, 11 delar

Idealisk för centrering av kopplingsskivan vid montering av kopplingen. Denna sats säkerställer en exakt och enkel installation av kopplingen, vilket minskar risken för felmontering och skador.

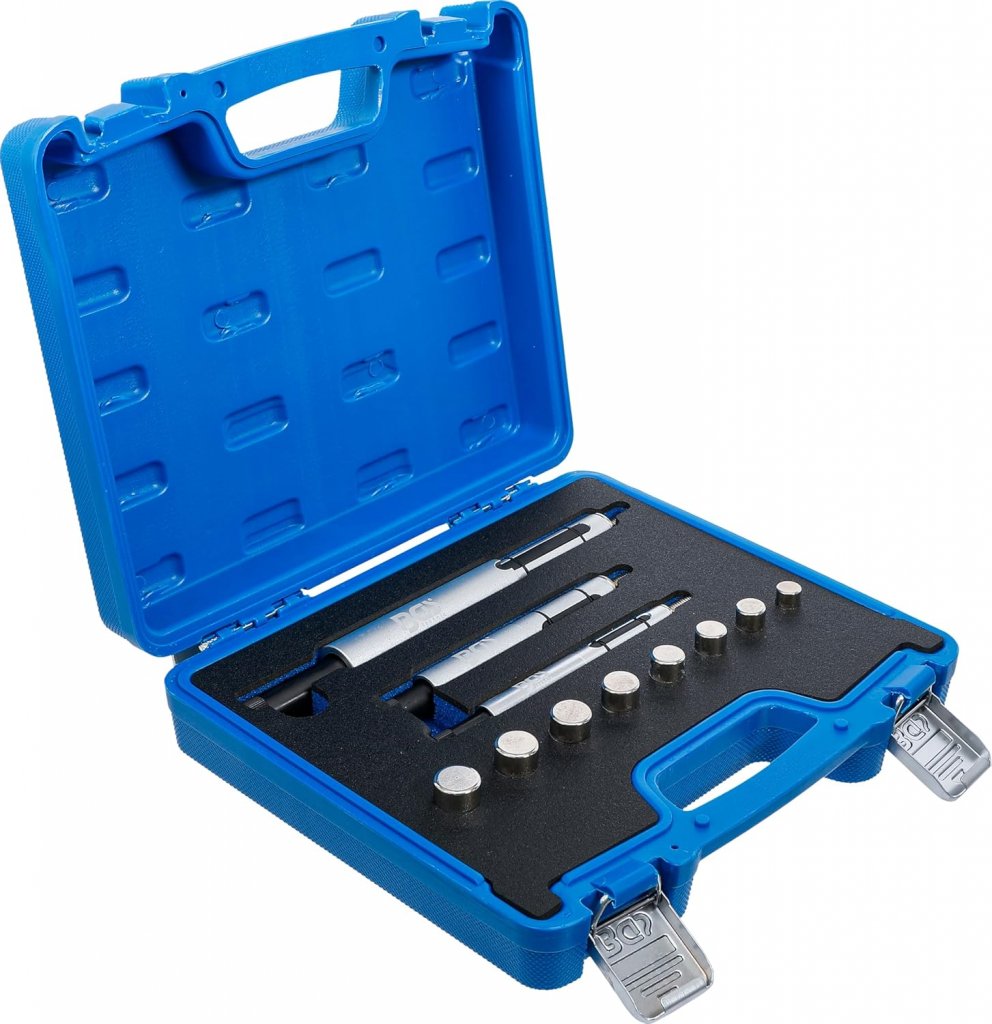

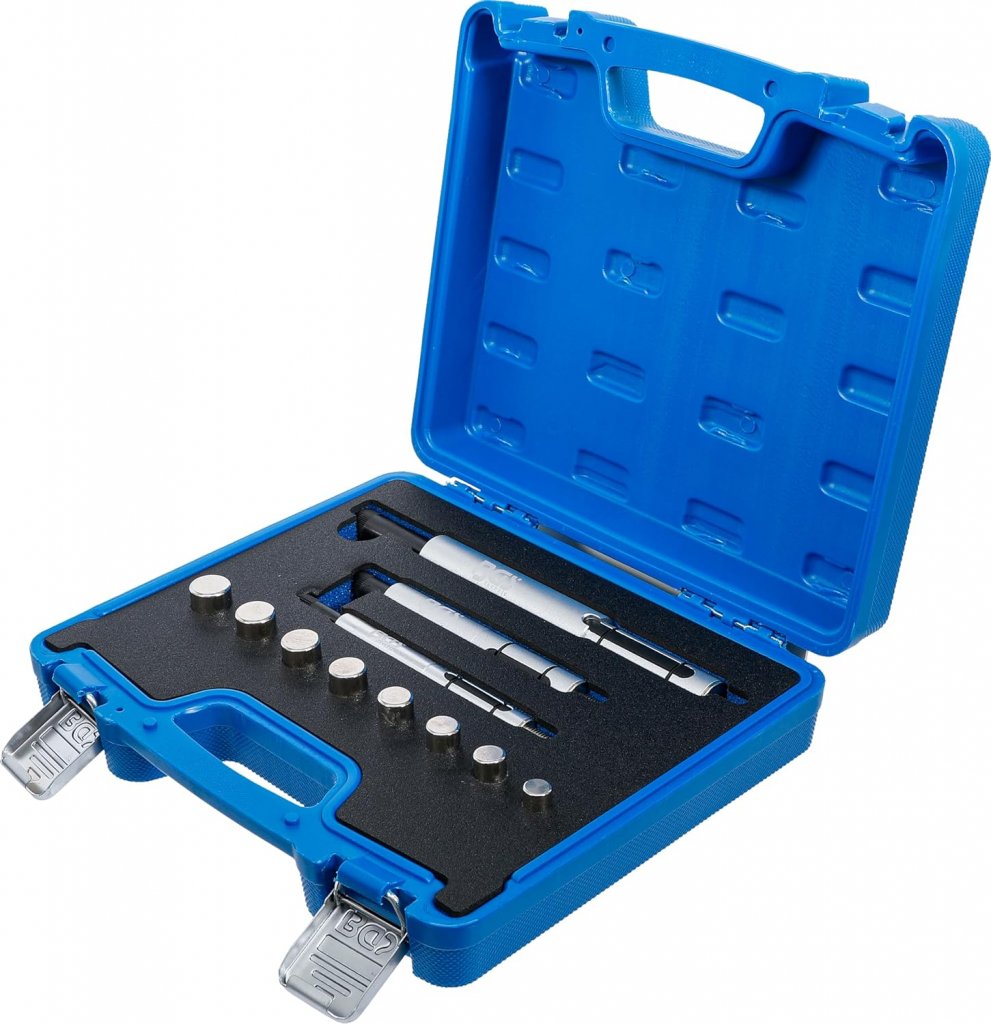

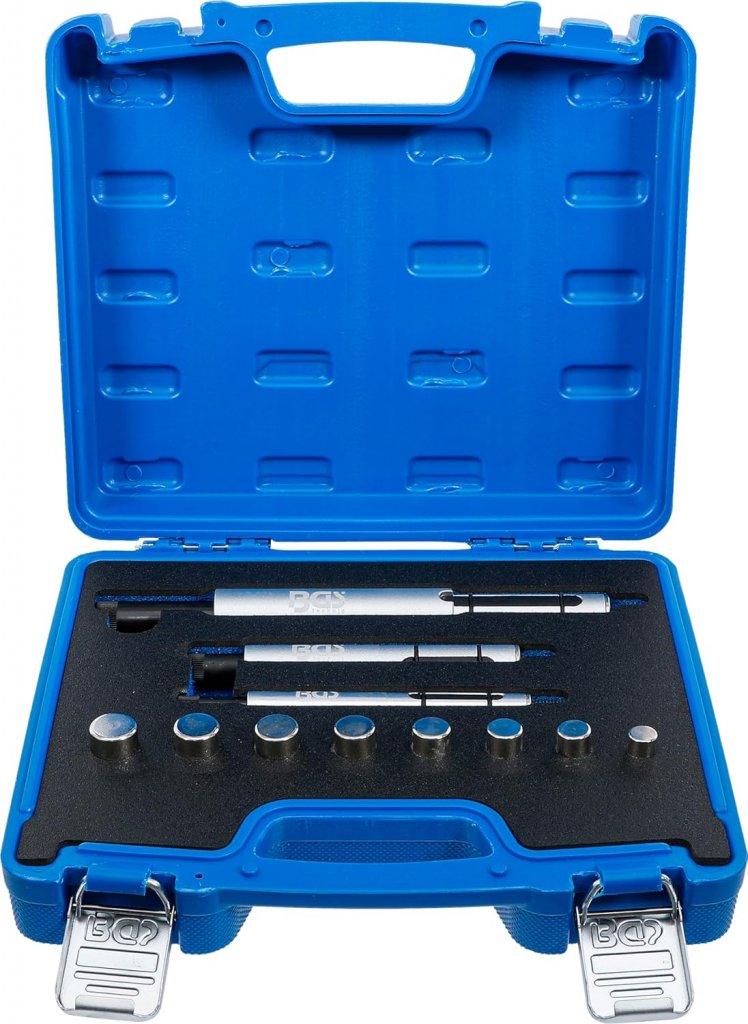

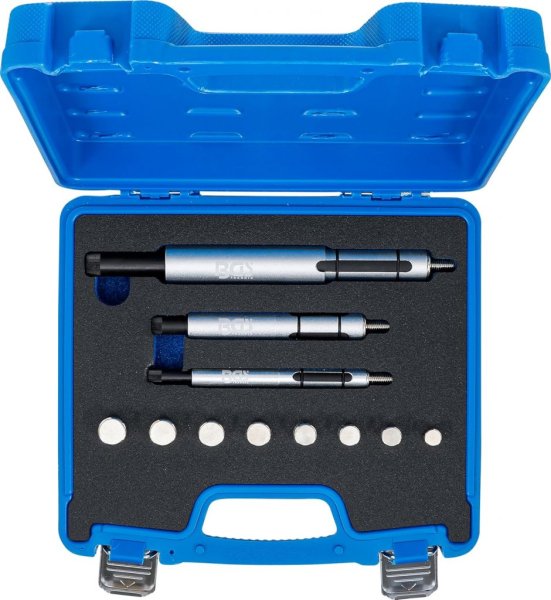

Leveransomfattning:

• 8 Centreringsstycken för vevaxelborrning och pilotlager

- Diameter: 12,1 mm, 14,2 mm, 15,1 mm, 16,1 mm, 17,1 mm, 18,0 mm, 19,0 mm, 20,1 mm

• 3 Styrtappar för kopplingsskivor

- Diameter: 14,9 mm - 19,7 mm, 19,8 mm - 27,2 mm, 22,8 mm - 36,0 mm

Användning:

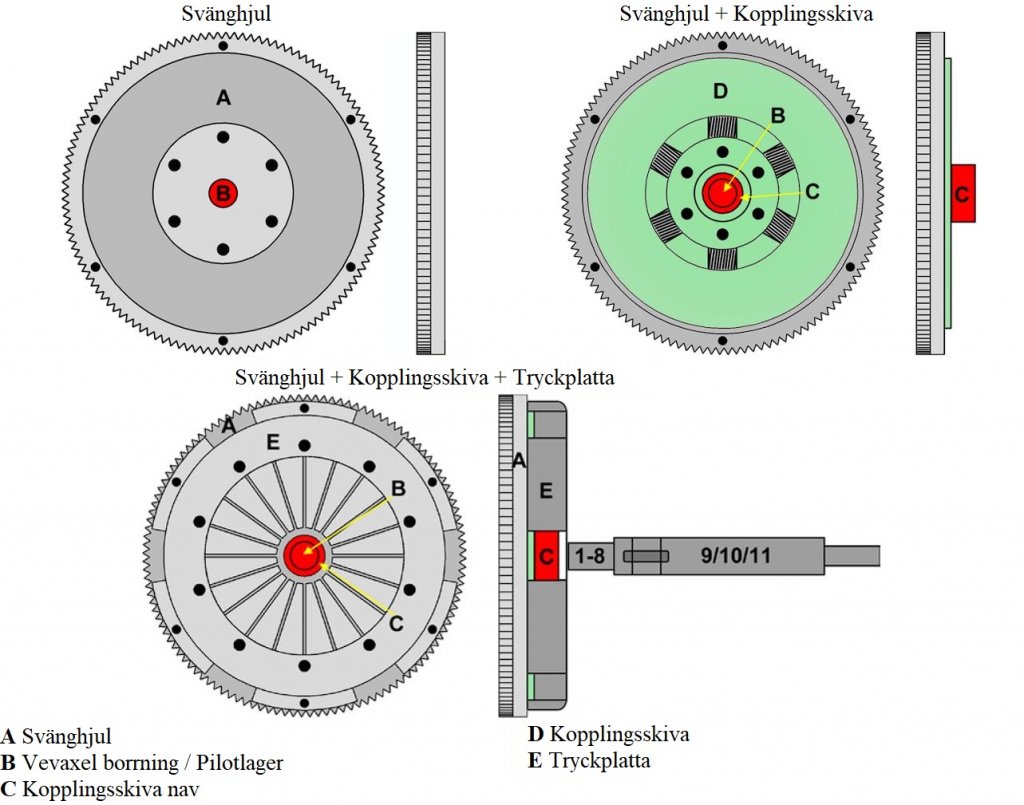

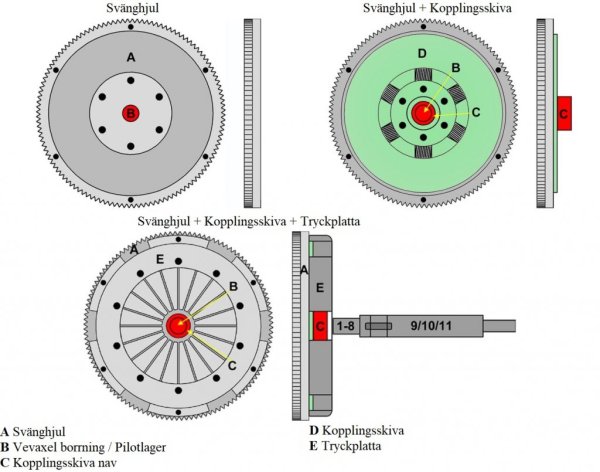

1. Välj rätt centreringsstycke (1-8) som passar exakt i vevaxelns borrning eller pilotlager.
2. Montera centreringsstycket (1-8) på lämplig kopplingscentreringsdorn (9-11) genom att fästa det på dornens gänga.
3. Sätt i kopplingens centreringsstift i kopplingsnavet och fixera det genom att vrida den räfflade skruven medurs för att säkerställa ett fast grepp.

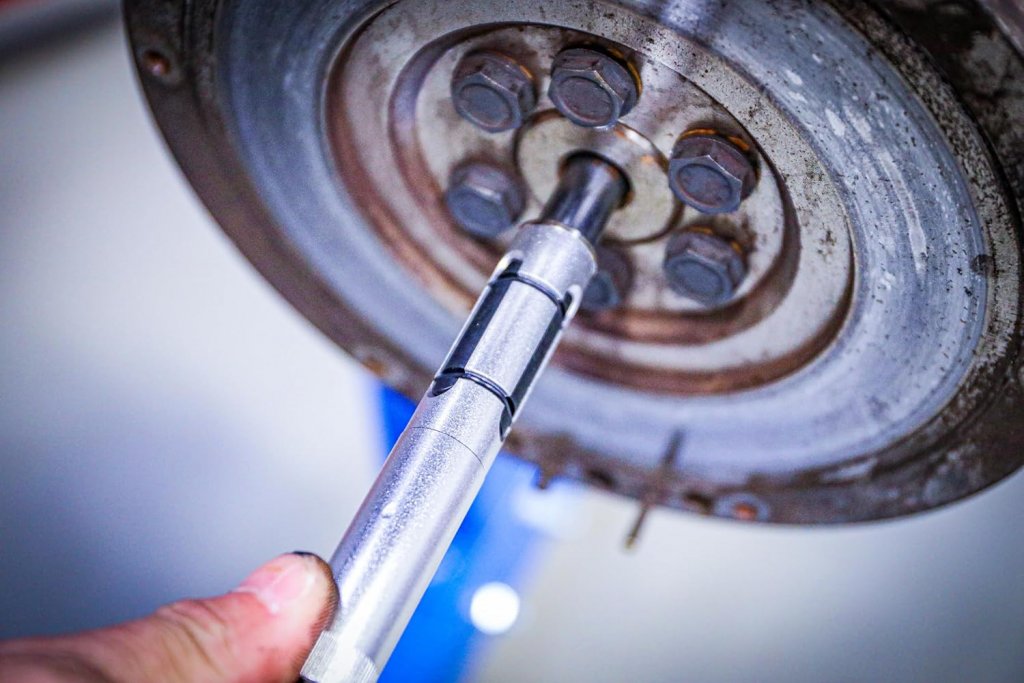

4. Centrera kopplingsskivan i vevaxelns lopp eller pilotlager med hjälp av centreringsdornet. När skivan är korrekt centrerad kan den automatiska kopplingen monteras. Viktigt: Kontrollera att kopplingsskivan är rätt monterad innan installation.
5. Lossa centreringsdornet genom att vrida den räfflade skruven moturs och dra ut den från kopplingsnavet.
