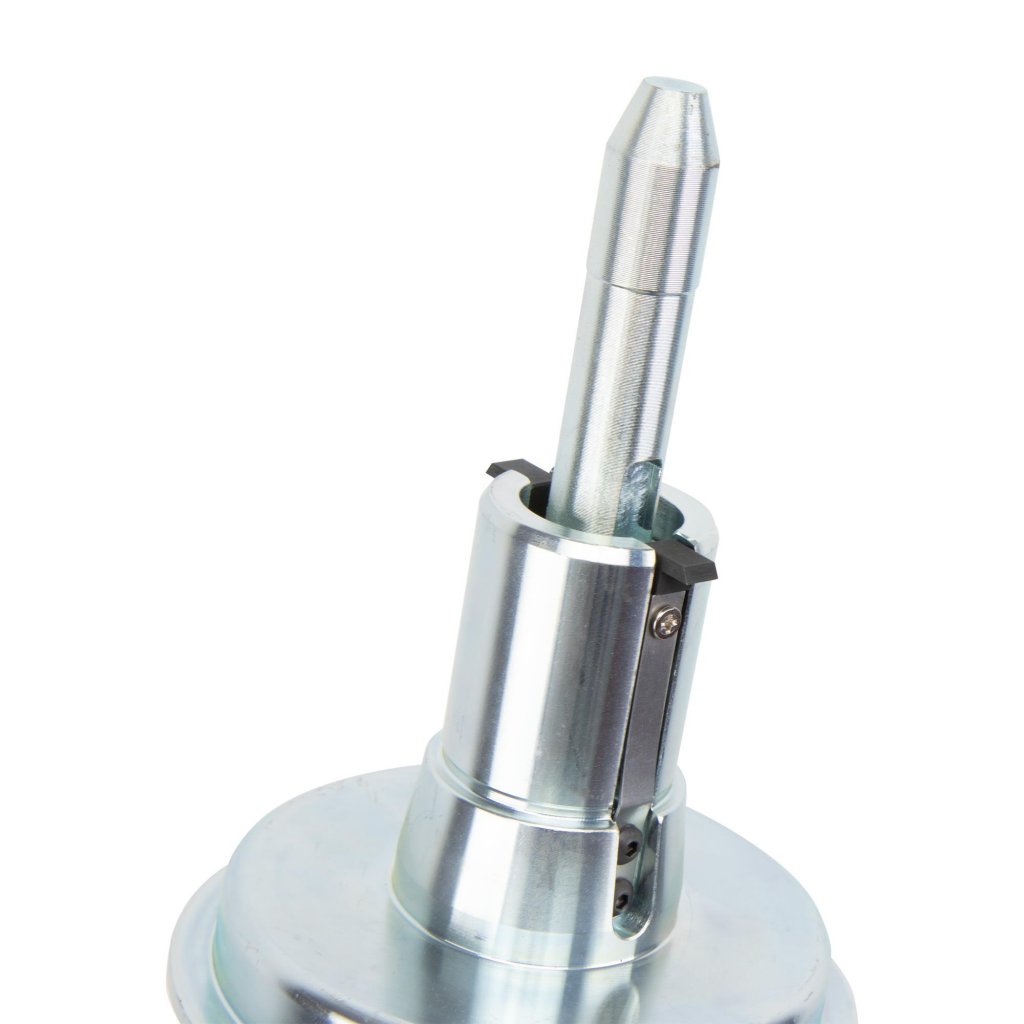

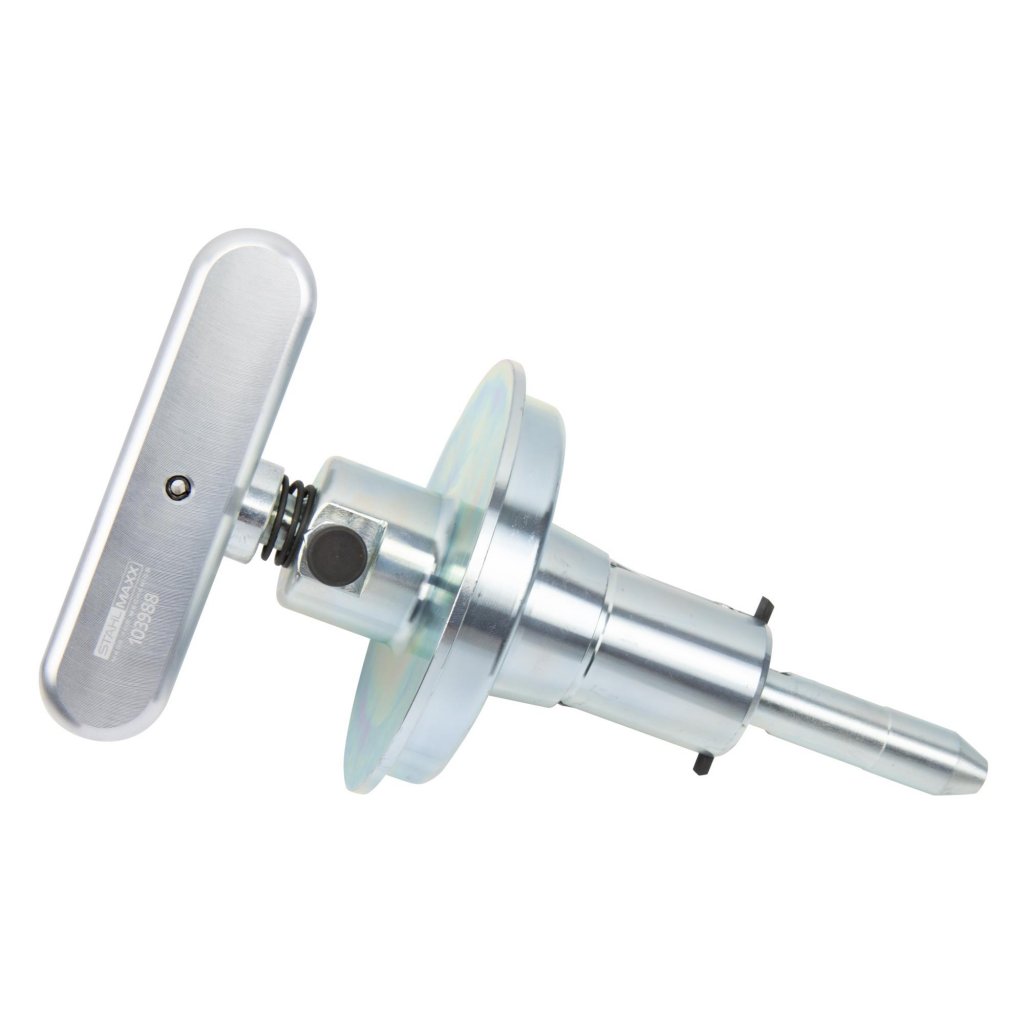

Inställningsverktyg för BMW Dubbelkoppling – För BMW M5 & M6 med GS7S47BG SMG Växellåda

Detta specialverktyg är designat för att centrera dubbellamellkopplingen på BMW M5- och M6-motorer med växellådan GS7S47BG SMG, och ska användas i enlighet med BMW:s referensnummer 212300 / 0495136. Verktyget är oumbärligt vid demontering av dubbellamellkopplingen och måste användas för korrekt installation.

Kompatibla modeller:

• BMW E60 M5 (2006-2010) med S85-motor
• BMW E63 M6 (2006-2010) med S85-motor
• Övriga modeller: WIESMANN GT MF5 och MF5 Roadster (507 hk)

Funktion och användning:
Inställningsverktyget används för att centrera och justera dubbellamellkopplingen för att säkerställa exakt passform och funktion. Verktyget sätts in i mitten av kopplingspaketet och låses genom att trycka in handtaget. Skruvarna kan därefter lossas ett halvt varv åt gången, i ett korsmönster för att säkerställa jämn fördelning. Efter demontering kan den gamla kopplingen bytas ut mot en ny, efter att alla komponenter har kontrollerats och rengjorts.

Viktiga anvisningar:

• Kopplingen som har öppnat eller fallit isär får inte återinstalleras.
• Byt ut kopplingsfrigöringsmodul, styrhylsa, kulstift och fjäderklämma innan återinstallation.
• Följ noggrant märkningarna på kopplingen och svänghjulet för att säkerställa att de matchar exakt i den ursprungliga positionen. Installationen av kopplingspaketet måste ske med korrekt vridvinkel på 180° (+/- 20°) mellan kopplingen och svänghjulet för att undvika skador på tvåmasssvänghjul (DMF).
• Använd stjärnmönster vid åtdragning av skruvarna och dra åt dem ett halvt varv åt gången.

Tekniska specifikationer och åtdragningsmoment (enligt BMW referens):

• Svänghjul till vevaxel: M12 - 105 Nm
• Koppling till svänghjul: 10 Nm + 2 Nm

• Växellåda till motor (skruvar):

  • M6 - 8 Nm

  • M8 - 25 Nm

  • M10 - 49 Nm

  • M12 - 74 Nm

  • T-profil: M6 - 9 Nm, M8 - 19 Nm, M10x55mm - 43 Nm, M10x42mm - 42 Nm

Passar för följande fordon:

• BMW 5 (E60) M5 (2006-2010) – 507 hk
• BMW 5 Touring (E61) M5 (2004-2010) – 507 hk
• BMW 6 (E63) M6 (2003-2010) – 507 hk
• BMW 6 Cabriolet (E64) M6 (2004-2010) – 507 hk
• WIESMANN GT MF5 Coupe (2007-) – 507 hk
• WIESMANN MF5 Roadster (2009-) – 507 hk

OE-Jämförelsenummer:
BMW 212300 / 0495136

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
