Monteringshjul för elastisk kilrem

Specialverktyg för enklare, säkrare och skadefri montering av elastiska serpentinremmar på utvalda motorer från Mercedes, Renault, Dacia och Nissan.

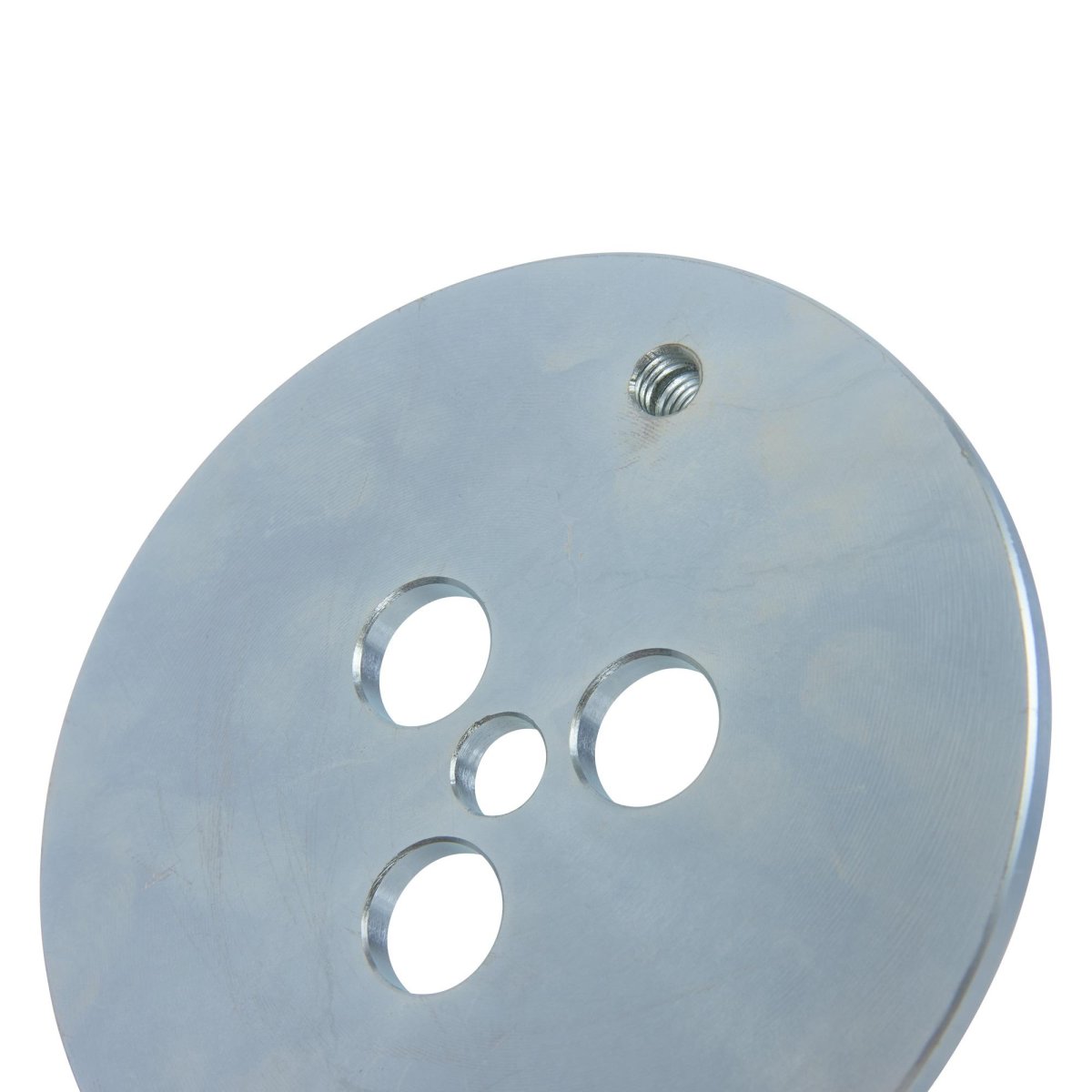

Det integrerade styrhjulet monteras direkt på vattenpumpens remskiva och håller den elastiska serpentinremmen axiellt på plats under monteringen. På så sätt förhindras att remmen hoppar av eller glider utanför remskivan, vilket minskar risken för skador på remmen och underlättar monteringsarbetet.

Verktyget är särskilt utvecklat för motorserierna M200, H4D, H5H, HR10 och HR13DDT, där elastiska, självspännande serpentinremmar används.

Fördelar

• För enkel och kontrollerad montering av elastiska serpentinremmar
• Håller remmen på plats på vattenpumpens remskiva
• Förhindrar att remmen hoppar av under monteringen
• Minskar risken för skador på rem och komponenter
• Skruvas direkt på vattenpumpens remskiva

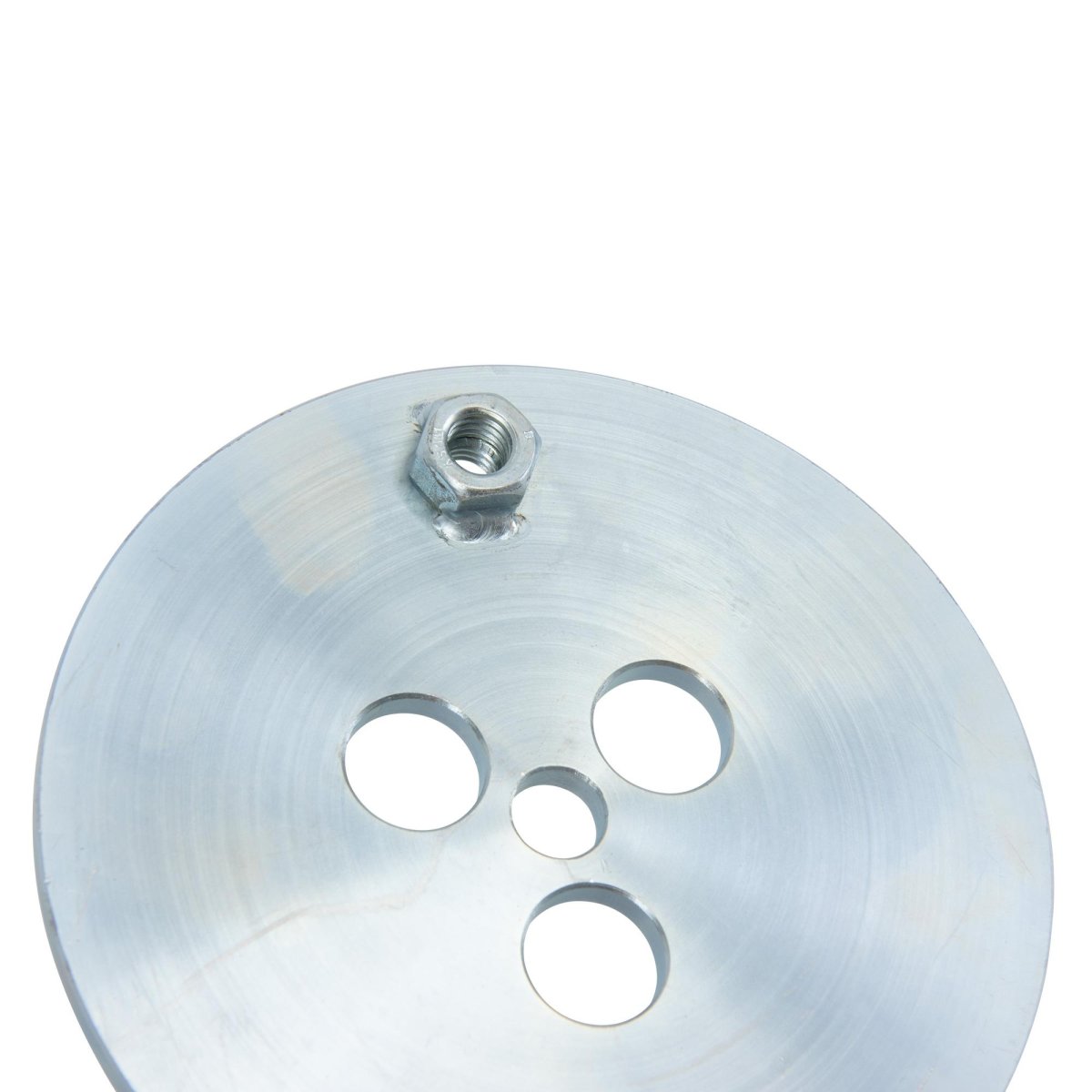

• Integrerad 13 mm nyckelfattning
• Anpassat för flera Mercedes-, Renault-, Dacia- och Nissan-motorer
• Motsvarar bland annat Renault specialverktyg MOT. 2966 / MOT. 2101

Varför behövs ett styrhjul?

Elastiska serpentinremmar, även kallade självspännande serpentinremmar, kan vara svåra att montera eftersom remmen inte har någon konventionell spännare. Under installationen finns därför risk att remmen hoppar av vattenpumpens remskiva.

Detta monteringshjul skruvas fast på remskivan och fungerar som en styrning som håller remmen axiellt på plats medan remmen monteras runt vevaxeln med hjälp av ett lämpligt monteringsverktyg.

Användning

1. Lossa de två skruvarna på vattenpumpens remskiva.
2. Använd den integrerade 13 mm nyckelfattningen för att hålla styrhjulet och remmen på plats.
3. Placera monteringshjulet på vattenpumpens remskiva.
4. Fäst det med fordonets originalskruvar och brickor.
5. Montera den elastiska serpentinremmen över vevaxeln med ett lämpligt specialverktyg, exempelvis XX115148 eller XX113839.
6. Ta därefter bort skruvarna en i taget och dra åt dem enligt tillverkarens angivna åtdragningsmoment.

Åtdragningsmoment

Som referens för Mercedes Citan (W420), motor M200.731:

Vattenpumpens remskiva: 8 Nm

Kontrollera alltid aktuella serviceuppgifter för det specifika fordonet och motorn innan arbetet utförs.

Specialverktygsreferenser

Dacia / Renault / Nissan:

• Mot. 2966
• MOT. 2101

Mercedes-Benz:

• Monteringshjälp för elastisk serpentinrem för M200-motor

För Mercedes anges ingen specifik artikelnummerreferens i reparationsmanualen.

Viktig information

Originalartikelnummer och verktygsreferenser anges endast för jämförelse och identifiering. Detta är inte ett originalverktyg från Mercedes-Benz, Renault, Dacia eller Nissan.

Kontrollera alltid fordon, motorvariant och remtyp före beställning för att säkerställa kompatibilitet.

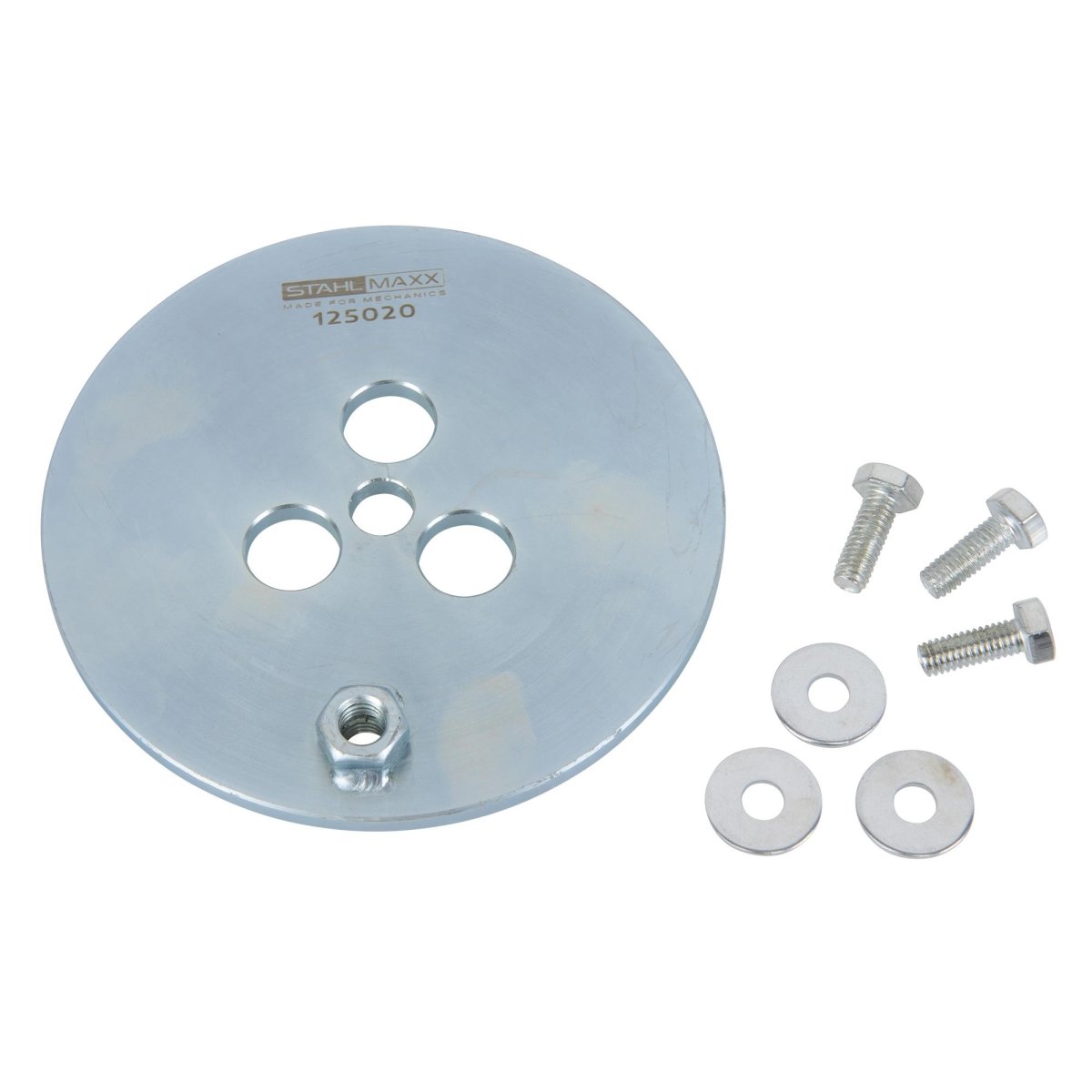

Leveransinnehåll

• 1 × Monteringshjul/styrhjul för elastisk serpentinrem
