Balansaxel / Oljepump Låsverktyg för BMW N20 N26

Denna högkvalitativa verktygssats är designad för exakt justering och fixering av oljepump och balansaxel vid arbete med motorinställning eller kedjemodulen för oljepumpen på BMW:s N20 och N26-motorer. Verktygen är oumbärliga för att säkerställa korrekt installation och funktion av dessa motorer.

Viktiga funktioner:

• Kompatibilitet: Satsen är särskilt framtagen för N20 och N26-motorer, vilket gör den perfekt för både professionella och entusiaster som arbetar med dessa motorer.
• Svänghjulslås: Observera att olika verktyg krävs för att låsa svänghjulet, beroende på om växellådan är manuell eller automatisk.
• Hög dragkraft: Den centrala skruven på vibrationsdämparen i N20 och N26-motorer har ett lossningsmoment på över 500 Nm, vilket gör det absolut nödvändigt att använda 3/4"-verktyg för att säkerställa korrekt och säker montering.

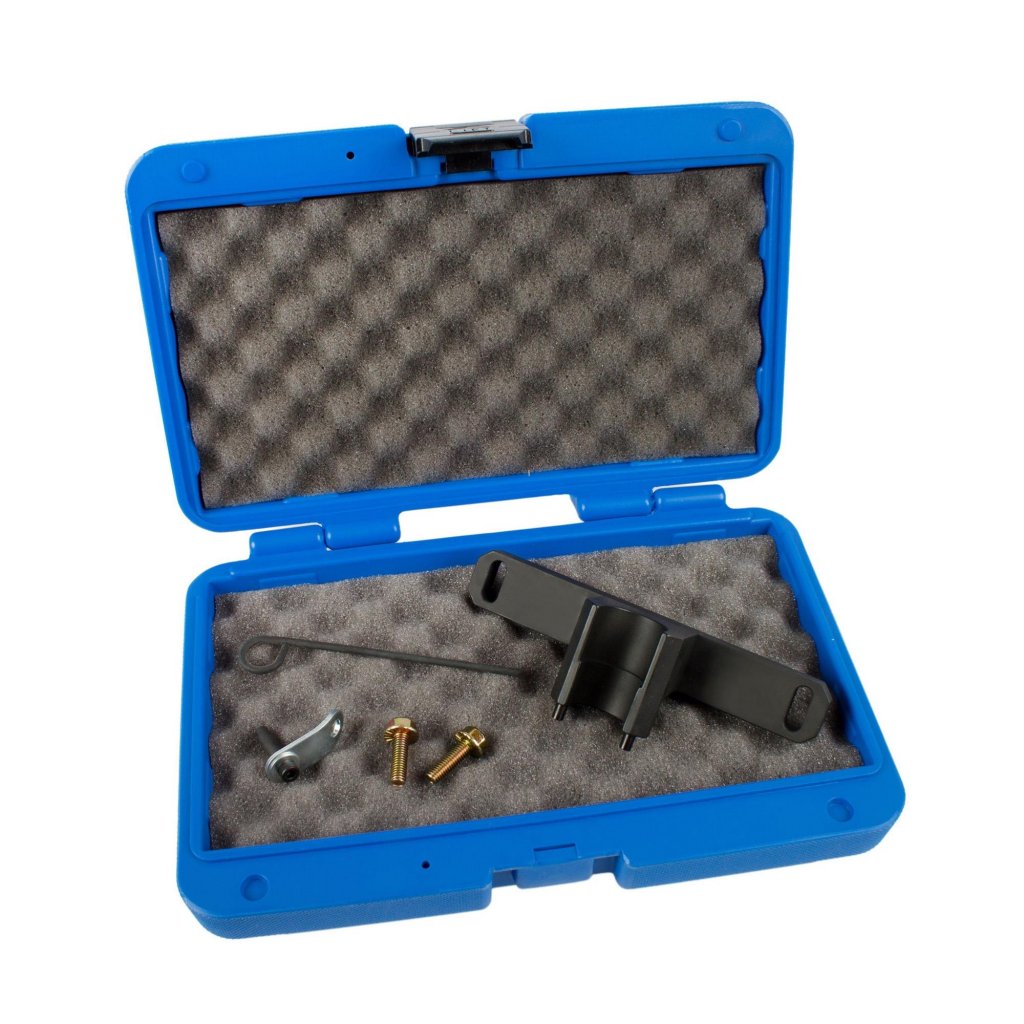

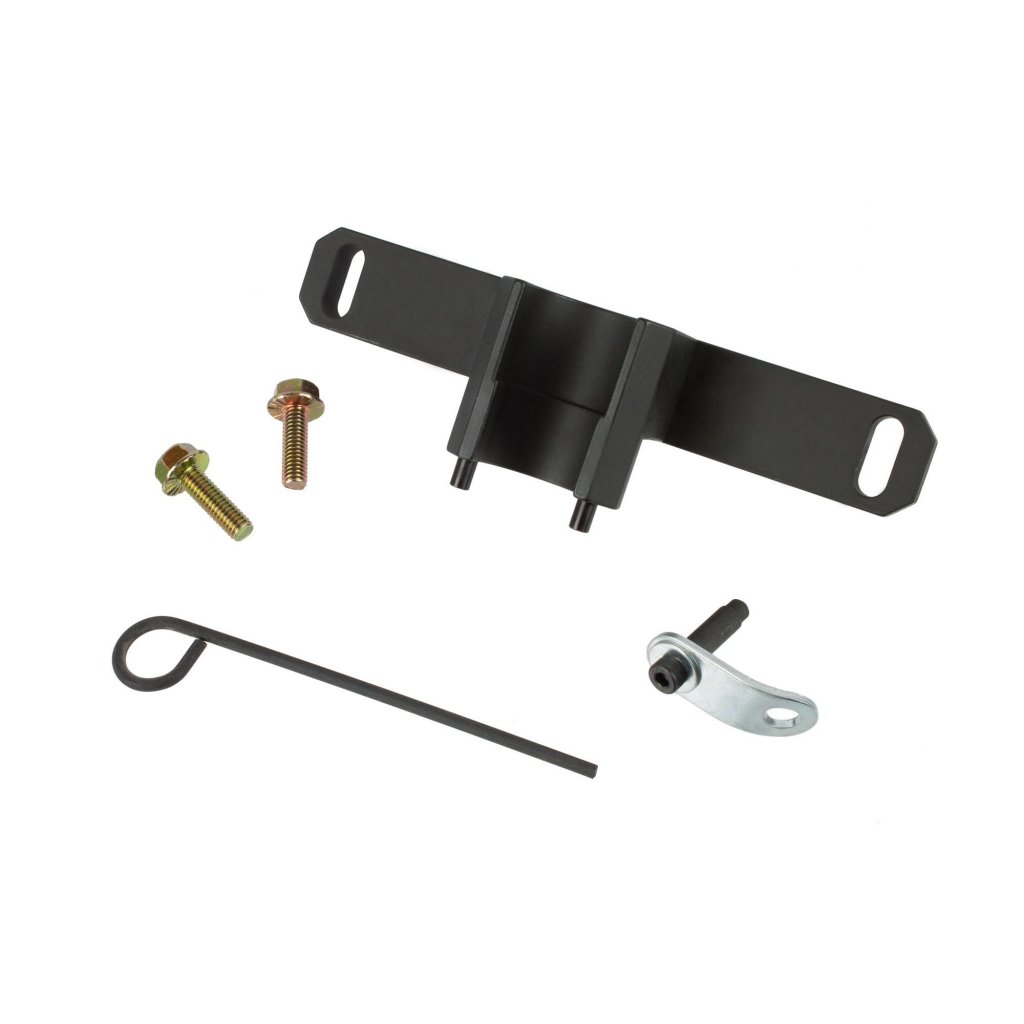

Leveransens omfattning:

• Fixeringsverktyg för balansaxel (Art-Nr. XX116854) som 2318117 / 83302212825 (inkl. 2 skruvar M6x1 L26mm för fastsättning)
• Fixeringsverktyg för drev för oljepump (Art-Nr. XX116128) som 2212825 / 83302212825
• Låsverktygs kedjespännare (Art-Nr. XX116456) som 114120 / 83300491012

Reparationsinformation kedjemodul för oljepump:
Informationen avser en N20B20A-motor, se alltid tillverkarens dokumentation.

Förarbete:

1. Demontera topplockslocket (borttagning: höger spännstag, kamaxeljusterings ställdon, rail, högtrycksbränslepump, vakuumpump) (När högtrycksbränslepumpen återmonteras måste kamaxelns bottenlinje kontrolleras med en djupok)
2. Tändstift (risk för skador, använd endast en vinklad specialinsats, t.ex. Art-Nr. XX106510 (användas som BMW 121220))
3. Oljetråg (nedre framaxelstöd)
4. Extra drivrem (på fyrhjulsdrivna fordon med hydraulisk styrning, se till att remskivan är låst och olåst i monteringsläget)
5. Ta bort vibrationsdämpare - lossande vridmoment 500 Nm (svänghjulshållarverktyg manuell växellåda: Art-Nr. XX115406 ska användas som 118180, automatisk växellåda: Art-Nr. XX116859 ska användas som 2222742)
6. Ställ in/kontrollera kontrolltider (verktygen förblir installerade)

Demontering:

1. Fixera vevaxeln med låsstiftet (som 2219548).
2. Ta bort balanseringsaxelns lock och lås den med ett verktyg (som 2212825).
3. Montera kedjehjulets fixeringsverktyg (som 2318117) med de två skruvarna; låsstiften hakar i hjulet
4. Lossa kedjespännaren och säkra den med låsverktyget (som 114120).
5. Lossa den centrala skruven på kedjehjulet (använd blandad installation från fabrik, Art-Nr XX102497 eller Art-Nr XX102499 (T50 eller T60 140 lång))
6. Ta bort kedjehjulets fixeringsverktyg
7. Blockera svänghjulet med lämpligt specialverktyg och öppna centralskruven på KW (lossningsmoment 500 Nm)
8. Ta bort kedjemodulen (var uppmärksam på greppskivorna, risk för motorskador)

Installation:

1. Motorinställningsverktyg förblir installerade
2. Placera modulen och kedjehjulet, installera navet med greppbricka
3. Dra åt modulens båda skruvar med 10 Nm
4. Fäst kedjehjulets fixeringsverktyg och dra åt den centrala skruven först med 20 Nm sedan 95 Nm, ta bort verktyget
5. Slappna av kedjespännaren
6. Dra åt vevaxelns mittskruv, åtdragen till 100 Nm och 270° grader (olja in skruven och gängan lätt)
7. Byt ut axeltätningen
8. Komplettera motorn

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
