Vakuumpumpkedjemodulens tätningslock demonteringverktyg för BMW N52 N53 N54 N55 S55

Specialverktygssats för demontering och montering av vakuumpumpen, kedjemodulen och tätningslocket på BMW N52, N53, N54, N55 och S55 motorer.

OBS: Kontrollera innan arbetet påbörjas om det är ett hybridfordon, och i så fall fatta lämpliga säkerhetsåtgärder.

Lämplig för följande motorkoder:
N51B30A, N52B25, N52B25A, N52B25AE, N52B25AF, N52B25B, N52B25BE, N52B25BF, N52B30A, N52B30AE, N52B30AF, N52B30B, N52B30BF, N52NB25A, N52NB30A, N52NB30B, N53B25A, N53B30A, N54B30A, N54B30B, N55B30A, S55B30A

Arbetsproceduren skiljer sig mellan "upp till" modellår 2012 och "från" modellår 2012.
OBS: Arbetsproceduren från 2012 skrivs i grått från oss!!!

Demontering:
· Ta bort kilrem och remspännare
Ta bort tätningslocket på vakuumpumpen:
· Skruva loss bulten från bottenplattan
· Fäst denna på vevhuset tillsammans med demonteringsplattan och skruvarna
· Skruva nu in bulten tills locket skjuts ut åt sidan

Ta bort kedjespännarens oljepumplock:
· Demontera vibrationsdämparen
· Fäst svänghjulet med lämpligt verktyg och lossa de 8 skruvarna på motsatta sidor
  Varning: Öppna inte den centrala skruven!
· Låslocket vrids och tas bort genom att slå i sidokanten

Ta bort högtryckspumpen (stäng ledningar omedelbart):
· En lång 5 mm sexkantshylsa krävs för detta
Ta bort vakuumpumpen:
· Vrid vevaxeln tills bultarna är i linje med kedjehjulshålen
· Skruva i fästbultarna och montera mothållaren
· Lossa den centrala skruven på kedjehjulet
· Skjut tillbaka spännaren och säkra den med låsstift art.nr. 116456 fix
· Efter att ha tagit bort kedjehjulet, lossa de 3 skruvarna och ta bort vakuumpumpen

Installation:
Installera vakuumpump (byt tätning):
· Dra åt skruvarna för vakuumpumpen med 10Nm (byt ut skruvarna)
· Fäst kedjehjulets skruvförband (oljad) med 66Nm
Installera högtryckspump:
· Dra åt skruvarna på Continental-pumpen med 9 +/-1Nm, skruvarna på Bosch-pumpen med 12 +/-1Nm
· Flödesledning och högtrycksledning på skena till högtryckspump 30 +/-3Nm (våtskruvanslutning med växelolja)
Montera vakuumpumpens tätningslock:
· Skruva loss bulten från bottenplattan, bulten sitter kvar
· Fäst det nya locket på vevhuset tillsammans med tryckplattan och skruvarna
· Skruva nu in bulten tills tryckplattan ligger plant mot huset

Montera kedjespännarens oljepumplock:
· Specialverktyg 2318119 (på begäran) till verktygsart.nr. Position 116572 med den nya kåpan och med 20Nm
  skruva in tills det tar stopp
· Montera vibrationsdämpare och dra åt korsvis (35Nm).

· Komplettera motorn

OE-Jämförelsenummer:
118530. 5310495731, 1185310495732, 1185310495733, 1185310495734, 1185310495735, 1185310496704

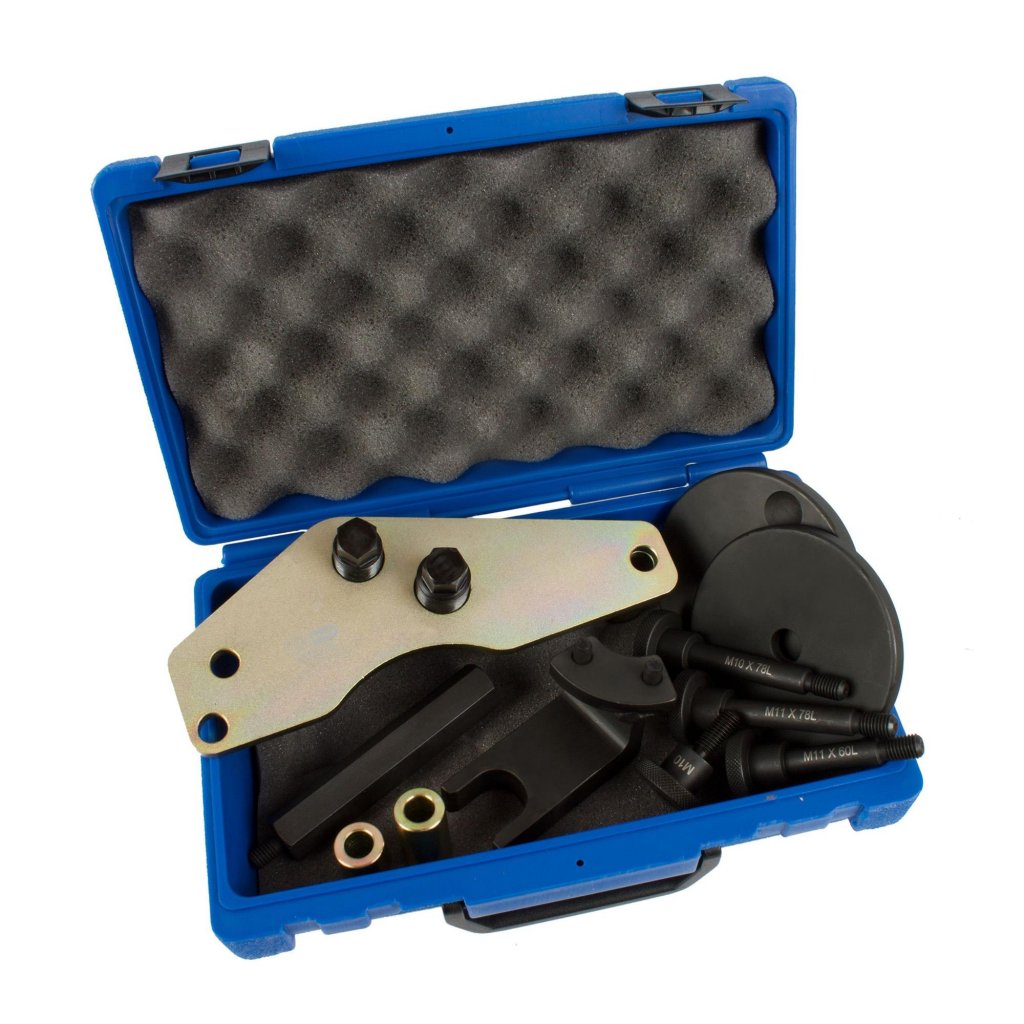

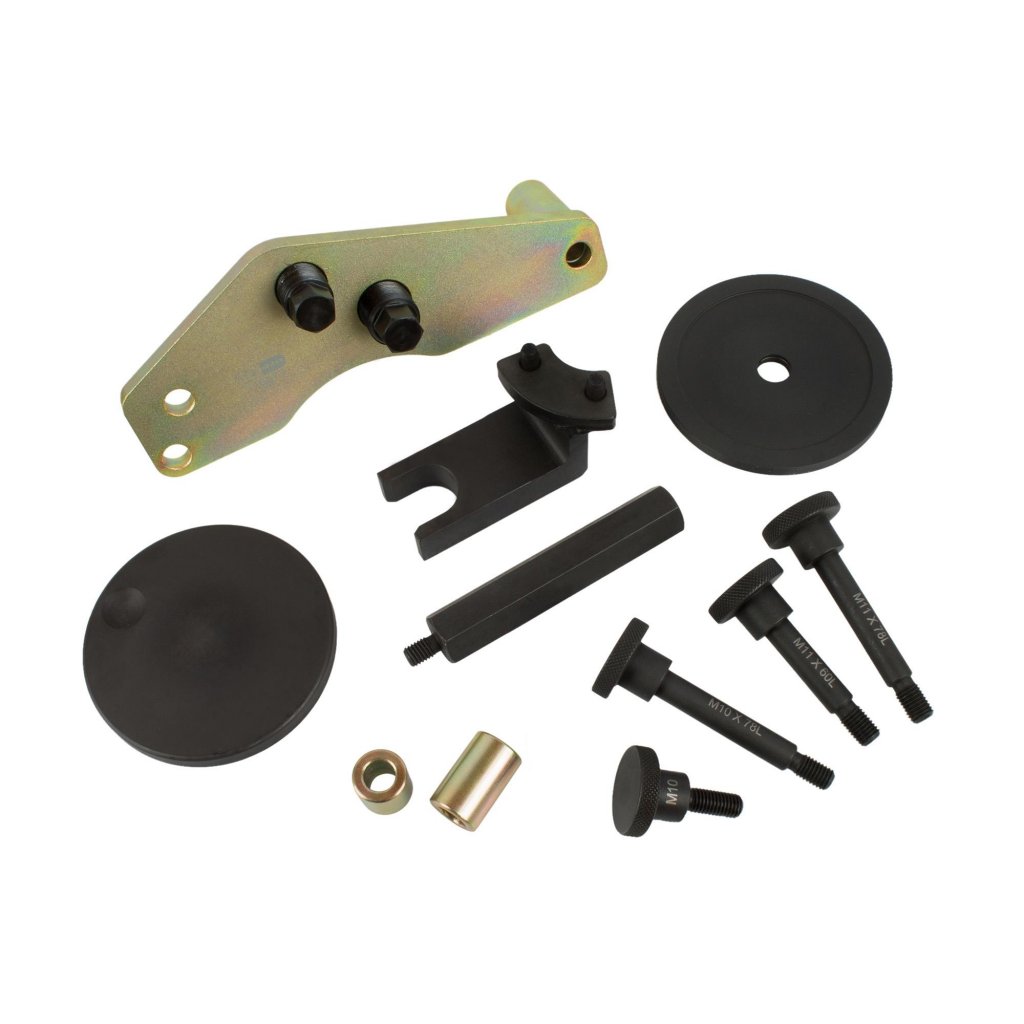

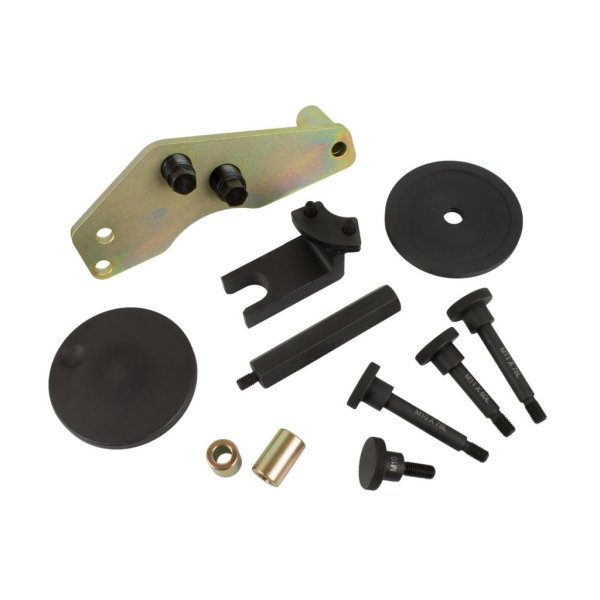

Leveransens omfattning:
1 x bottenplatta, som 118531 / 1185310495729
1 x tryckplatta (montering), som 118532 / 1185310495730
2 x spindel på bottenplatta, som 118533 / 1185310495731 / 118534 / 1185310495732
2 x skruvar M10 för N54, som 118535 / 1185310495733
2 x skruvar M11 för N53, som 118536 / 1185310495734
1 x demonteringsplatta, som 118537 / 1185310495735
2 x uttag (lång och kort), som 118538 / 1185310496704
1 x fästbult, som 118650
1 x mothållare 2 stift, som 110290

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
