Verktygssats BMW MINI B32, B36, B38, B42, B46, B48, B58

Detta omfattande sortiment av specialverktyg har satts samman specifikt för underhåll och reparation av den nyare B-motorseriens bensin, eller bensinhybrid, från BMW och Mini.

Denna generation av motorer är installerad i många modeller som 3-cylindrig B32, B36, B38, 4-cylindrig B42, B46, B48 eller 6-cylindrig B58.

Alla komponenter är gjorda av högkvalitativt material, specialtillverkat enligt OEM-verktyget, vilket gör oproblematiska och professionella reparationer möjliga.

Till exempel kräver denna motorgeneration “Technical Overhaul / TU (B48TU)” en kamkedjeförspännare Art-Nr. XX118569. Se extra verktyg.

De tidigare versionerna är förspända med en ny OE-kedjespännare. Beroende på reparationens omfattning ska instruktionerna i respektive extra verktyg följas.

Referens: G31 530Li B48B20B-motor

• Ta bort injektorerna. Injektorerna måste demonteras och återförslutas med specialverktyg.

För fordon med automatisk växellåda

• Demontera startmotorn.
• Montera svänghjulets låsfäste bredvid oljetråget.
• Sätt in stiftet i hålet upp till 66 mm och sätt ett märke vid behov.

För fordon med manuell växellåda

• Sätt in stiftet 56 mm i hålet och sätt ett märke vid behov.

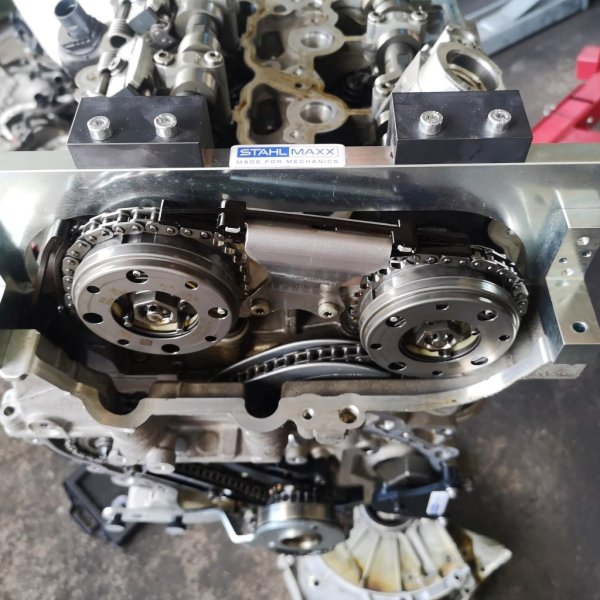

• Fäst verktyg för fixering av kamaxeln. QR-koderna från fabriken måste kunna läsas uppifrån.
• Lossa Vanos centralventiler. Det finns 2 varianter: specialhylsnyckel variant 1 ingår i leveransen, variant 2 är en standard 6-punkts.
• Ta bort kamaxeljusteringen. Dessa får inte bytas.

• Ta bort motorn och ta bort svänghjulet.
• Ta bort cylinderhuvudet enligt tillverkarens instruktioner.
• Ta bort oljepumpen.
• Ta bort det bakre kåpan till transmissionskåpan.

BMW / Mini: B32, B36, B38, B42, B46, B48, B58.

Även lämplig för motorkoder som slutar på A, B, C, D och TU / teknisk översyn.

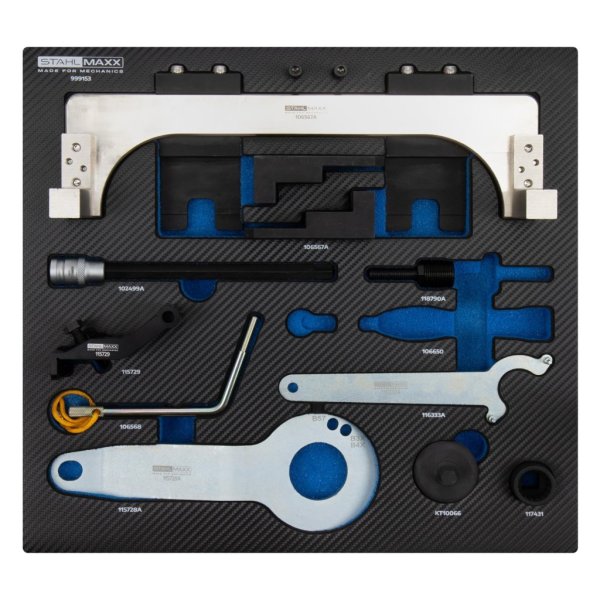

• Art-Nr. XX106567A – Kamaxeljusteringsverktyg, som BMW / Mini 8330 2358122, 8330 2456372
• Art-Nr. XX115728A – Vevaxelhållarverktyg BMW / Mini B32, B36, B37, B38, B47, B48, B57, B58, som 8330 2420824
• Art-Nr. XX106568 – Vevaxelns låsdorn, som 8330 2288380
• Art-Nr. XX115729 – Adapterplatta för automatisk svänghjulsfixeringsdorn, som 8330 2365488
• Art-Nr. XX117431 – Uttag för Vanos justeringsenhet BMW B46 B48 motor, som 8330 2450487
• Art-Nr. XX102499A – Hylsnyckel cylinderhuvudskruv T60TX lång, som BMW 118580 / 8330 0495747
• Art-Nr. XXKT10066 – Vevaxel svarvverktyg, som BMW / Mini 116480 / 83300493380
• Art-Nr. XX118790A – Kedjeförsträckare, ny version, som BMW 119340
• Art-Nr. XX116333A – Frigöringsnyckel för kamaxeljusteringsställdon, som 8330 2360895, 8330 2450487

Byte av båda kamkedjorna

• Art-Nr. XX116114 – Svänghjulshållarverktyg, används med växellådan borttagen, som BMW 119260
• Art-Nr. XX118569 – Spännverktyg för kamkedja B48TU, som BMW 2455654

För demontering och montering av injektor

• Art-Nr. XX116540 – Demonterings- och monteringsverktyg för injektor B38, B48, som 2358417, 2358022
• Art-Nr. XX116541 – Demonterings- och monteringsverktyg för injektortätningsring Gen 1, som 113190, 130280
• Art-Nr. XX120736 – Demonterings- och monteringsverktyg för injektortätningsring Gen 2, som 2448401, 2452959
• Art-Nr. XX120737 – Demonterings- och monteringsverktyg för injektortätningsring Gen 1+2, som 130190, 130280, 2448401, 2452959

För justering av balansaxel och oljepump

• Art-Nr. XX121350 – Balansaxelverktyg B37, B38, som ska användas som 2288942, 2358646, 2288943
• Art-Nr. XX121085 – Demonteringsverktyg för balansaxel för BMW / Mini B46, B47, B48, som 2361286, 2458114
• Art-Nr. XX106414A – Justeringsverktyg för balansaxel B47, B48, N47, som 2288054, 118750

Demontering och montering av vibrationsdämpare, växel installerad

• Art-Nr. XX118126 – Svänghjulsmothållare B32, B36, B37, B38, B46, B47, B48, B57, B58, som 116130, 0496595

Demontering och montering av kamaxlar och mellanspakar

• Art-Nr. XX116364 – Valvetronic justeringsfjäderspännare B32, B36, B38, B46, B48, B58, som 2359088, 2359089

För demontering, montering och tätning av axeltätning

• Art-Nr. XX118703 – Patronpress / dispenseringspistol för specialpatroner, som 2469803
• Art-Nr. XX116623 – Vevaxel monteringsverktyg för tätningsring, transmissionssida, B37 B57 N47 N57, som 118815, 0496137, 118810, 496132
• Art-Nr. XX101180 – Vevaxel monteringsverktyg för tätningsring, plus adapterring, växellådssida, som 119180, 0493881, 119182, 0494029, 119184, 0494031
• Art-Nr. XX106579 – Adapterring vevaxel tätningsring, transmissionssida, B36 B38 B46 B48 B58, som 2360215
