Specialverktyg för Fiat & Jeep - 1,6L E-torQ

Motor Inställningssats för Fiat & Jeep - 1.6L E-torQ med 55263842, 55268036 kamkedjemotor

Denna uppsättning innehåller alla specialverktyg som krävs för att byta kamkedja på E6 E-TorQ-motorgenerationen. Motorserien installerades först i Fiat 500x, Tipo och Egea samt i Jeep Renegade. För att ta bort kamkedjan måste den tas bort tillsammans med kamaxelns kedjehjul och vevaxeln måste också dras av. Kamaxeln positioneras på växellådssidan, vevaxeln med ett fixeringsverktyg på framsidan.

Lämplig för följande motorkoder:
55263842, 334AXE1A, 55268036, 356SXE11

Arbetsanvisningar:
Demontering:
Ta bort insugningsröret och ventilkåpan
Ta bort kilremmen med remspännare
Ta bort luftkonditioneringens kompressor och startmotor
Fixera svänghjulet och lossa den centrala vevaxel skruven
Ta bort vattenpumpens remskiva och frontkåpan
Ta bort kedjespännaren, motorfästet och tätningspluggen i frontkåpan
Lås kamaxeln, lossa kamaxelns kedjehjul och ta bort det tillsammans med kedjan
Demontera kamaxelns lagerkåpa och kedjestyrningen och spännskenan
Ta bort vevaxelns kedjehjul med en avdragare (vi rekommenderar art.nr 106651A)

Installera i omvänd ordning.
Vid byte av kamkedjan ska de markerade kedjelänkarna likställas med markeringarna på hjulen.

Eventuellt erforderliga vridmoment:
Tändspole: 8 - 10 Nm
Ventilkåpa: 10 - 14 Nm
Startmotor: 36 - 44 Nm
Vevaxelremskiva: 40 Nm + 55 grader (byt skruv)
Kamaxeldrev: 115 Nm
Kamaxellagerkapsel: 9 - 11 Nm
Luftkonditioneringskompressor: 23 - 27 Nm
Drivremssträckare: 8 - 10 Nm
Drivrems tomgångsremskiva: 31 - 38 Nm
Klockslag: (M6) 30 Nm
Styrkåpa: (Torx-skruvar) (M6) 12 Nm (M8) 30 Nm
Kamkedjespännare: 57 - 69 Nm
Styrskena och spännskena: 23 Nm
Generator: 22 - 28 Nm
Vattenpump: 25 - 31 Nm

OE-Jämförelsenummer:
2000033600, 2000040946, 2000041300, 2028500090, 2028600090

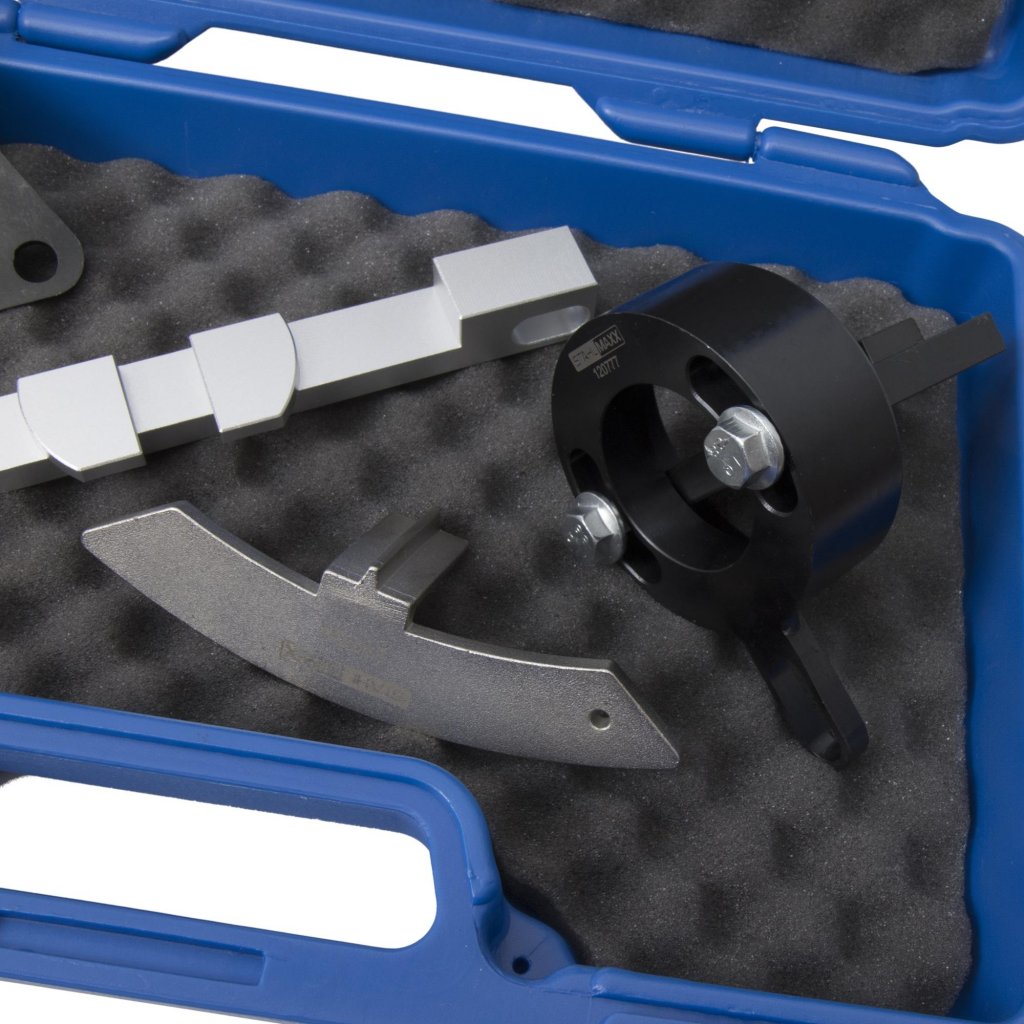

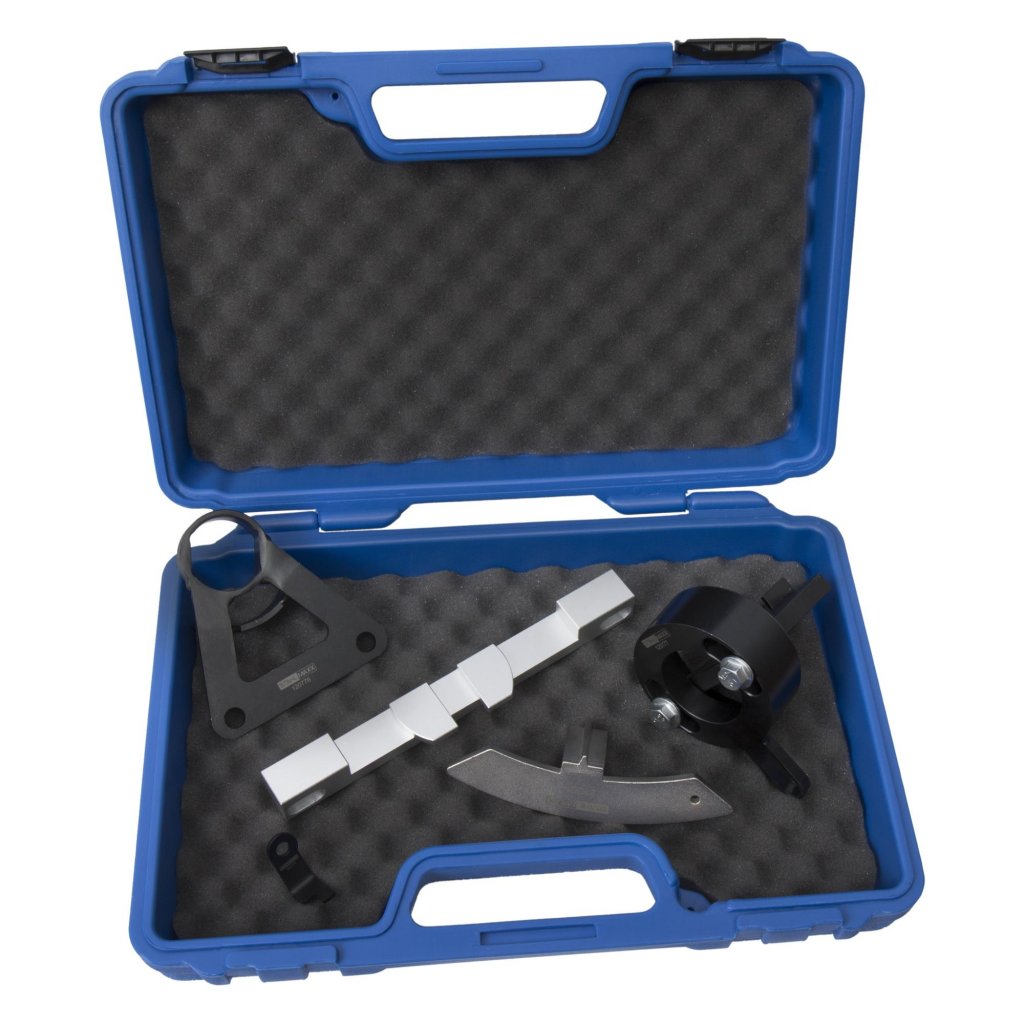

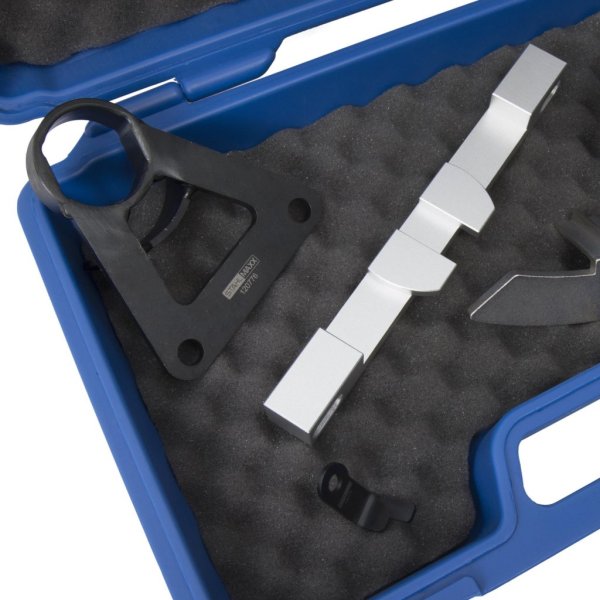

Leveransens omfattning:
XX120778 kamaxelfixering 1.6L Fiat / Jeep, typ 2028600090 / 2.028.600.090
XX120776 vevaxel positioneringsverktyg för Jeep Fiat 1.6L, som 2028500090
XX120777 Svänghjulslås 1.6L Fiat / Jeep Fiat, Chrysler, Jeep, typ 2000041300, 2.000.041.300
XX120779 Hjälpanordning för remspännare, som 2000040946 / 2.000.041.200
XX21004 svänghjulslås, som 2000033600 / 2.000.033.600

Rekommenderade extra verktyg (ingår ej i leveransen):
XX120178 Timing kedjehjulsavdragare, som ett alternativ för 2000040946 / 2.000.040.946
