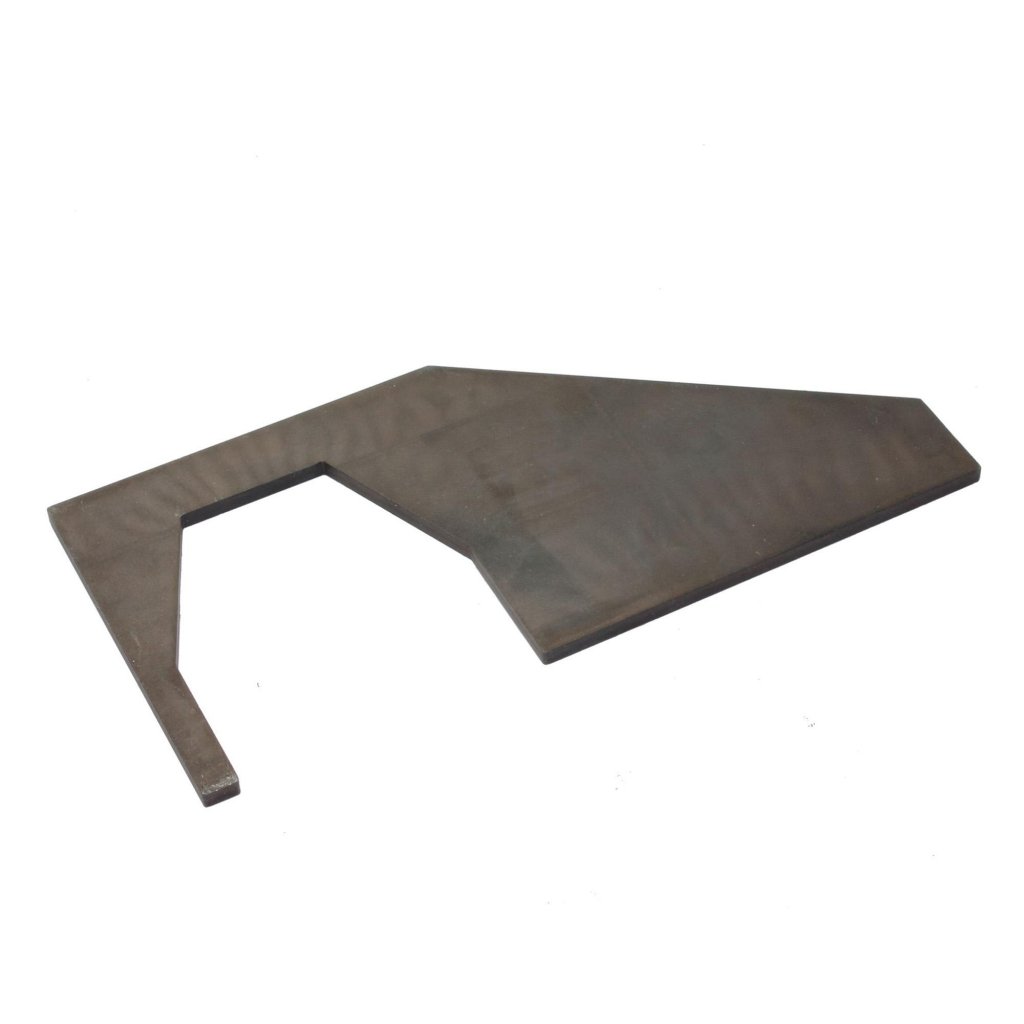

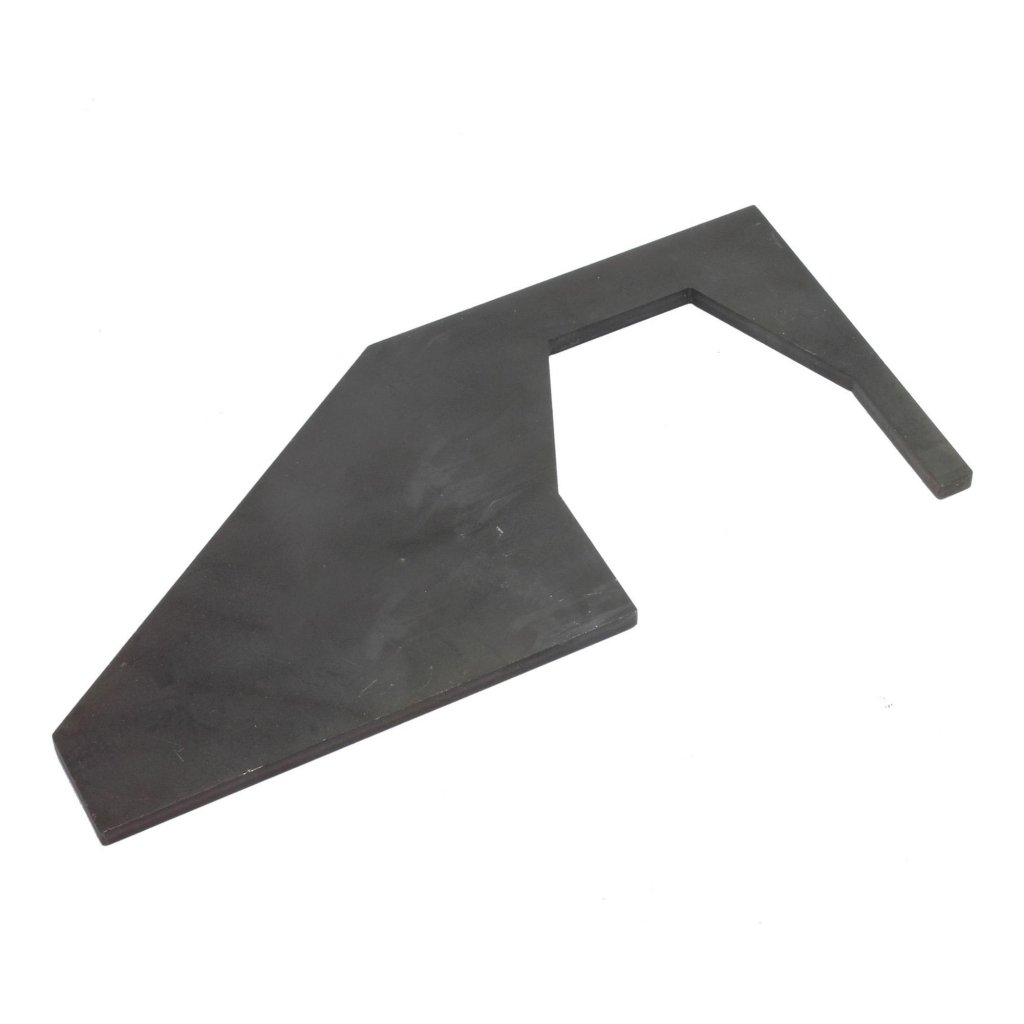

Kamaxeljusteringsverktyg Ford/Mazda, 1.8/2.0/2.3L

Detta specialverktyg riktar in kamaxlarna i inställningsläget TDC. Vid arbete med kamaxelns drivning, kamaxeljusteringarna och efter en motorreparation är det nödvändigt att fixera båda kamaxlarna på transmissionssidan med hjälp av de frästa spåren.

Att använda som OEM-Verktyg:
303-1061, 49UN30310610

Lämplig för följande motorkoder:
Ford: CFBA
Mazda: L3-VDT, L3C1, L3KG, L3K7, L3M6, LFDE, LF17, LF4J, LF4K, LFYA, LFYB, LF-ZB, LF5W, LF5H, LFZ2, L3Y7

Installerad i följande fordon:
Ford Mondeo III
Mazda 3, 5, 6, CX-7 (år 2003 till 2014)

OBS:
Kontrollera alltid användningen av kamaxellinjalen på Ford-modeller med jämförelsenummer. 1,8 och 2,0 liters motorer är vanligtvis utrustade med kamaxellinjal art.nr. XX103673 att ställa in. Endast ett fåtal av motorerna 1,8L Duratec-HE, 1,8L Duratec-SCi och 2,0L Duratec-HE kräver denna fjärrlinjal. Med CFBA-motorkoden krävs dock alltid detta inställningsverktyg.

Vid behov krävs åtdragningsmoment:
(Referens MAZDA6 Sedan (GG)2,3 MPS Turbo (GG3P) L3KG-motor)
Centralskruv vevaxel remskiva/dämpare: 100±4 Nm+90°±3°
Kamaxelväxel: 72±3 Nm
Cylinderhuvudkåpa: 9±1 Nm

Vi rekommenderar följande ytterligare verktyg:
Artikelnummer. XX103674 Inskruvningsdorn för vevaxel till Ford / Mazda / Volvo. som Ford 303-507, 21-210, Mazda 49JE01061, Volvo 9997152
Artikelnummer. XX50002 mothållare universal att användas. som 205-072 (15-030A)

Originalnummer är endast för jämförelseändamål - dessa är inte originalverktyg.
