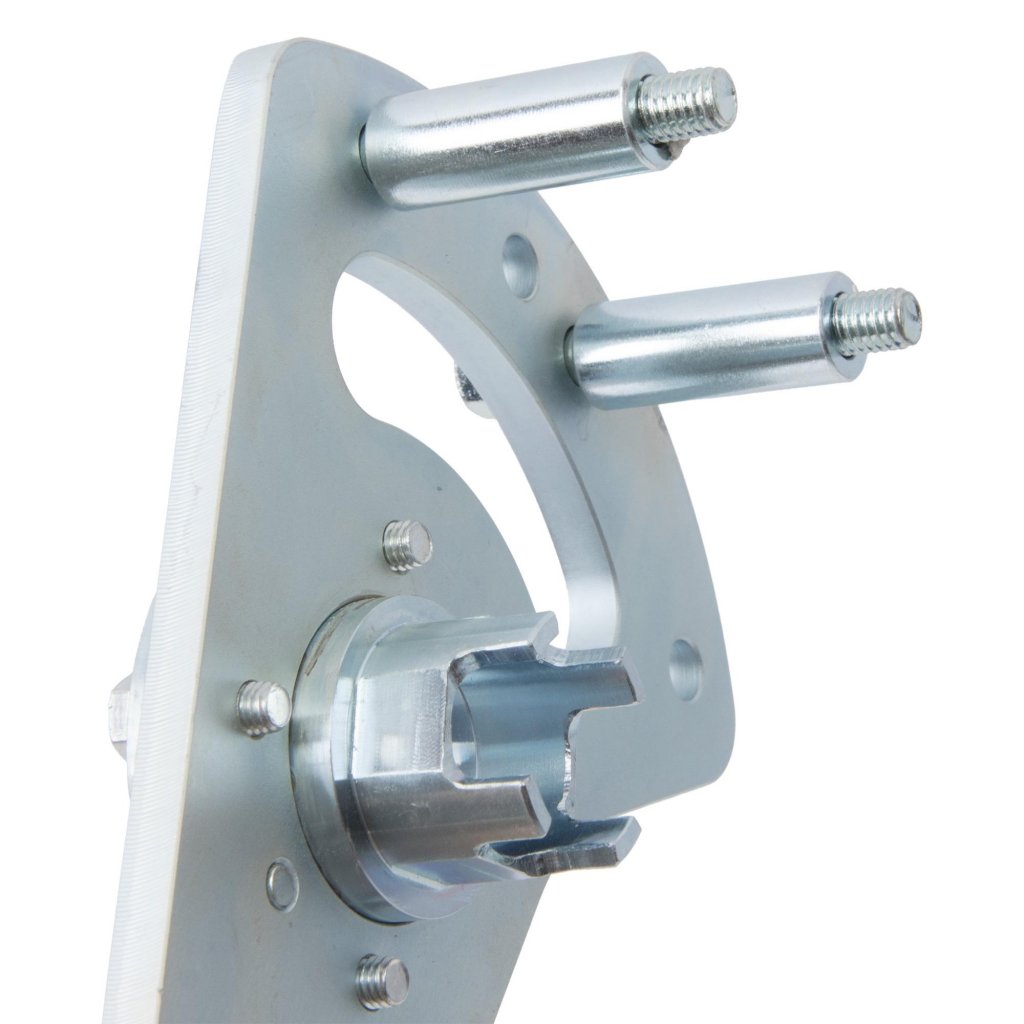

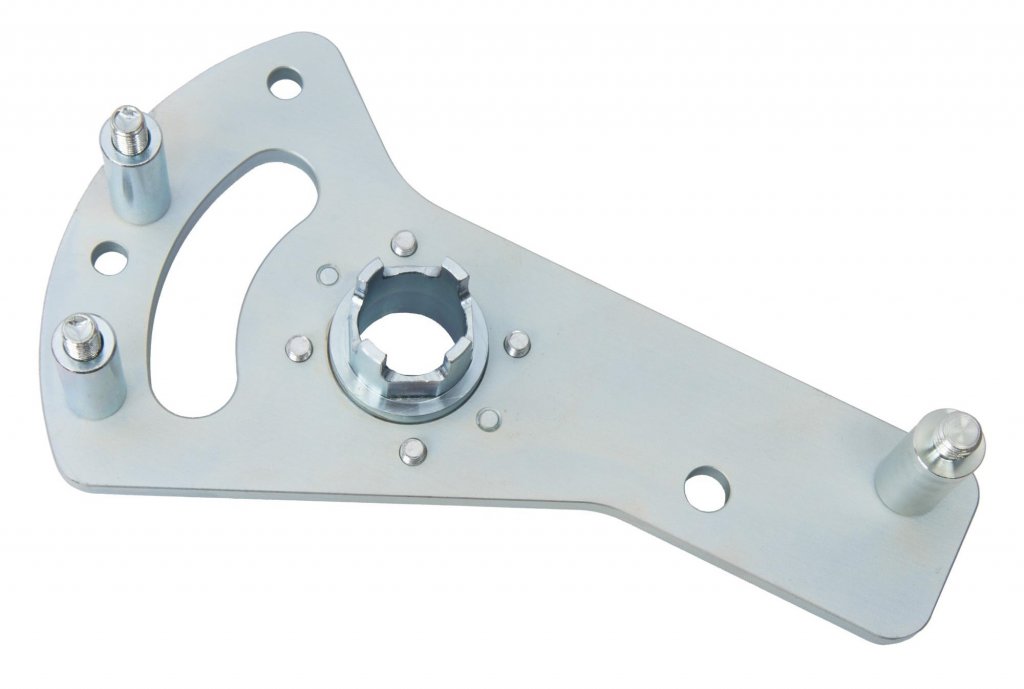

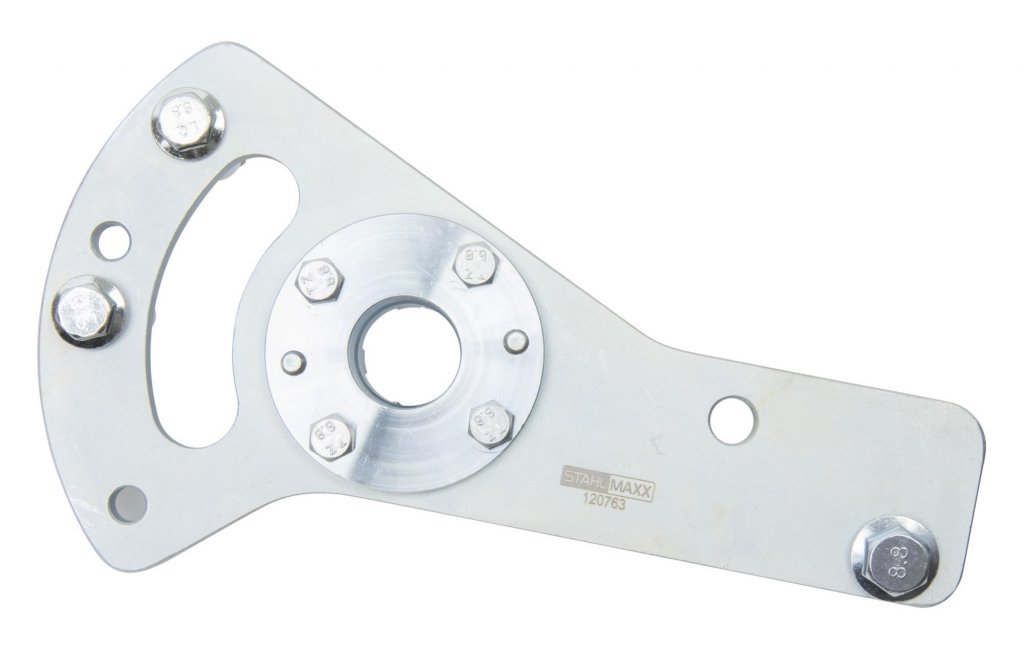

Kamaxelverktyg kamkedja 1,5L EcoBoost

Detta kamaxelinställnings- eller blockeringsverktyg används för att justera motorinställning på Fords 3-cylindriga Ecoboost 1,5-motorserie (från 2017).
Kamkedjan har markerade kedjelänkar och markerade kedjehjul för justering. TDC-inställningspunkten bestäms endast på vevaxeln - det finns ingen låspin.
För att ställa in motoren korrekt är detta verktyg fäst på insugskamaxeln som ett referensmärke.

Vid arbete med kamaxeljusteringarna kan detta verktyg även konverteras till avgaskamaxeln. Den fungerar som ett mothållsverktyg för båda kamaxeldreven.
Inställningen från kamaxel till kamaxeljustering bestäms av ett spår.

Notera hur du går tillväga:
Ta bort kilremmen inklusive spännanordningen (48 Nm).
För att blockera vevaxeln måste startmotorn demonteras - vevaxelns mittskruv måste bytas ut (åtdragningsmoment 140 Nm och lossning 90 grader, sedan 100 Nm och 115 grader)
Dra av vibrationsdämparen och ta bort axeltätningen
Ta bort generatorn
Demontera frontluckan
Vevaxeln förblir blockerad tills kamkedjan / frontkåpan / vibrationsdämparen är helt återmonterad på startringen

Lämplig för följande motorkoder:
C15FDOS, Y1DA, Y2DA, YZDA, YZDB, YZJA, XZJF

Passar till följande fordon:
Ford: Ecosport, Fiesta, Focus, Kuga, Puma

Att använda som OEM-Verktyg:
303-1649

Rekommenderade extra verktyg (ingår ej):
Artikelnummer. XX118568 Installationsverktyg för främre vevaxel radialtätning, som ska användas. som Ford 303-1645
Artikelnummer. XX118885 Låsverktyg för svänghjul, som ska användas som Ford 303-1643
Artikelnummer. XX-KT10032 Fäststift för räfflade bältessträckare
Artikelnummer. XX116542 eller 32032 för att ta bort vevaxelns tätning
Artikelnummer. XX101691 Avdragare för demontering av vevaxelns remskiva (här är skruvarna med brickor vridna bakom remskivan i bajonetten)

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
