Specialverktyg Ford 1.5 EcoBoost 3-Cyl. 150hk

Motorinställningssats för den nyare generationen av Eco Boost 3-cyl. 1,5 liters Ford-motorer.

Dessa motorer är kamaxeldrivna och kräver ett modifierat verktyg för kamaxeljustering. Från 2017 installerades dessa motorer i Fiesta ST, Focus, Puma och Kuga och har 150 hk respektive 200 hk
Det speciella kamaxelverktyget används på insugningskamaxeln och ställer därmed in grundläget för kamkedjan som ska markeras.

Passar motorkoder: UNDA, Y1DA, Y2DA, YZDA, YZDB, YZJA

Motorerna finns i följande fordon:
Ford: Puma, Kuga, Focus, Fiesta,

Hänvisningar:
Kamaxeljusteringarna och ventilkåpan behövs bara för byte av kamkedjan inte lossas.
Om det är nödvändigt att demontera kamaxeljusteringen kan mothållaren även användas för avgaskamaxeln.
Kamkedjan har markeringar för både kamaxlar och vevaxel, som ska matcha respektive hjulmarkering.
Det finns ingen kontaktstift för vevaxeln.

Tips:
Eventuellt nödvändiga åtdragningsmoment:
Vevaxelskiva: nivå 1: 140 Nm, nivå 2: 90°, nivå 3: 100 Nm, nivå 4: 90°, nivå 5: 15°
Ventilkåpa: Steg 1: 5 Nm, Steg2: 10 Nm, Steg 3: 10 Nm+30° grader
Glidskenor: 10 Nm
Kedjespännare: 10Nm
Kamaxelväxlar: Steg 1: 25 Nm, Steg 2: lossning: 90° grader, Steg 3: 25 Nm, Steg 4: 45 Nm, Steg 5: 90° grader
Främre kåpa: 2x mittskruvar nära motorfästet: Steg1: 30 Nm, Steg 2: 90°, Steg 3: 5° / 19x skruvar på utsidan av tätningsytan: 24 Nm

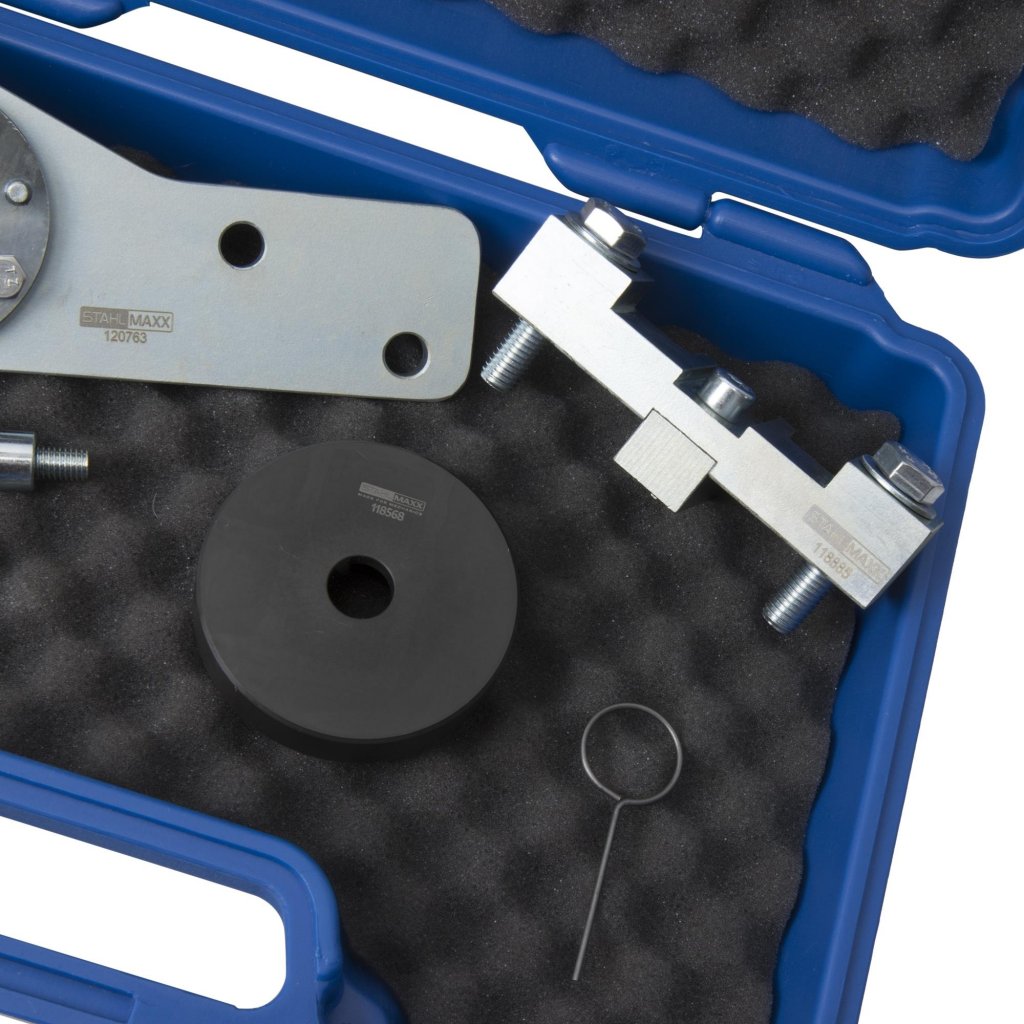

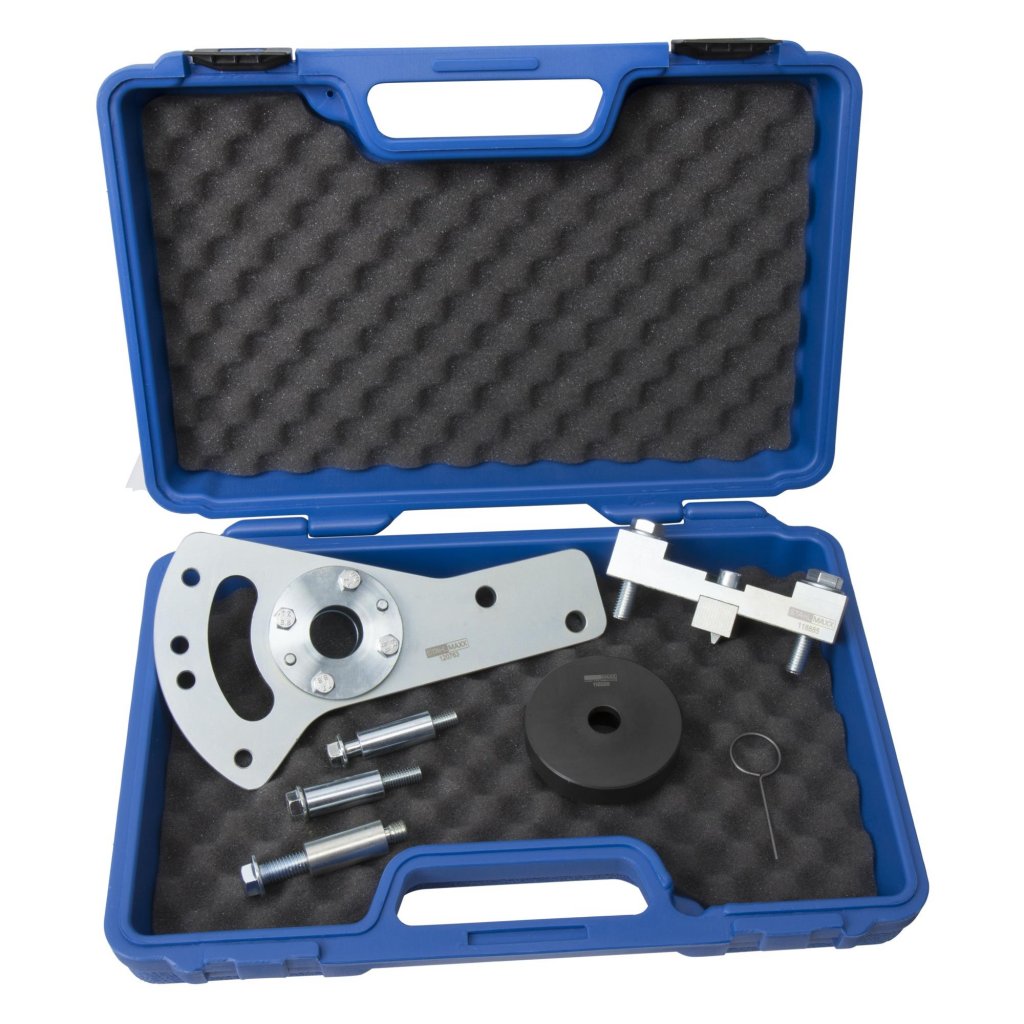

Leveransens omfattning:
Artikelnr: XX118885 Låsverktyg för svänghjul, som Ford 303-1643

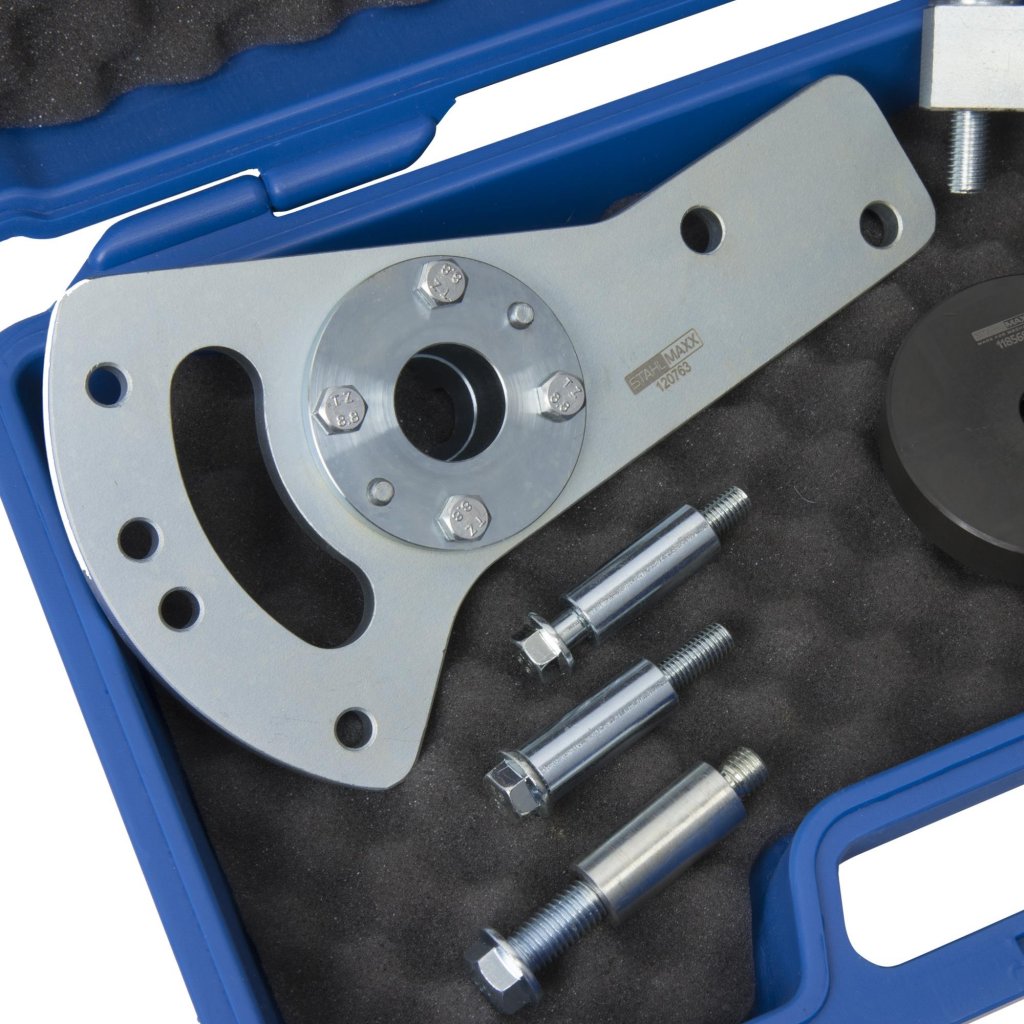

Art.nr: XX120763 Kamaxellåsverktyg och kamaxeljusteringsverktyg 1,5L EcoBoost (från 2017), som 303-1649
Art.nr: XX118568 Installationsverktyg för vevaxeltätningsring på framsidan för Ford EcoBoost 1.2 och 1.5, som 303-1645
Art.nr: XX112906 Låsstift kedjespännare
