Specialverktyg Ford 2.0 och 2.3L EcoBoost, ST, SCTi och Ti-VCT

Specialverktygssats för att byta ut kamkedjan och justera tidtagningen på 2,0L och 2,3L EcoBoost, SCTi, Ti-VCT motorserier.

Beroende på byggperioden skedde en förändring i kamaxelstyrningen från 2015 års motoruppdatering. Båda verktygen ingår i denna uppsättning för att rikta in kamaxlarna. En extra dorn art.nr. KT10032 (ingår ej) ersätter den 5 mm borr som anges i reparationsanvisningen. Innan du lossar remskivan är det lämpligt att markera tanden för Vevaxel-sensorn och även markera det motsatta läget på frontluckan.

OBS: TDC-stopplåset är ansvarigt för att hålla vevaxeln under monteringen. Denna är designad för 100 Nm +90°.

Det finns 2 olika versioner av remskivor på vevaxeln. Denna skillnad avgör hur inriktningsverktyget för TDC-sensorn måste justeras:
- Om vibrationsdämparen är öppen kan den fästas vertikalt under med stift KT10032
- I den stängda versionen ska den 20:e tanden räknas från den översta tanden, moturs. Verktyget engagerar sig sedan i detta

Ett självspännande elastiskt bälte är installerat i fordon med luftkonditionering. Skadefri montering är endast möjlig med extra specialverktyg (t.ex. art.nr 113839).

Lämplig för följande fordon:
Ford: Focus, Galaxy, Kuga, Mondeo, S-Max

OE-Jämförelsenummer:
303-748, 303-1054, 303-1504, 303-1521, 303-1390A, 303-1565

Lämplig för följande motorkoder:
MGDA, N3DA, R9CB, R9CD, R9CF, R9CH, R9CI, R9DA, R9DB, R9DC, R9DD, R9MA, TNBA, TNBB, TNCC, TNCD, TNCF, TNWA, TNWB, TPBA, ​​TPWA, XQDA, YVDA

Eventuella vridmoment som krävs (baserat på MKB MGDA):
Kamaxelväxlar: 50 Nm +90°
Vevaxelskiva: 100 Nm +90°
Frontkåpa och ventilkåpa: 10 Nm (M6)
Kamkedja och spännare: 10 Nm
Högtryckspump: 8 Nm +60°
Vattenpumpsremskiva: 20 Nm
Luftkonditioneringskompressor: 25 Nm
ÖD-stiftförslutning: 20 Nm
Vevaxelsensor: 7 Nm

Leveransens omfattning:

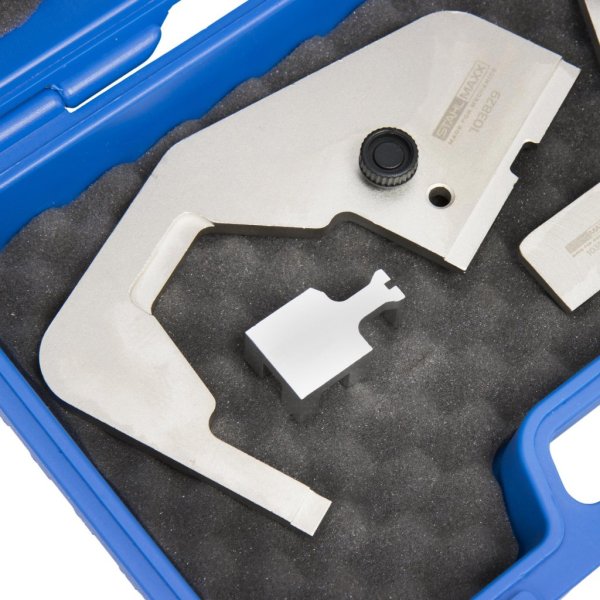

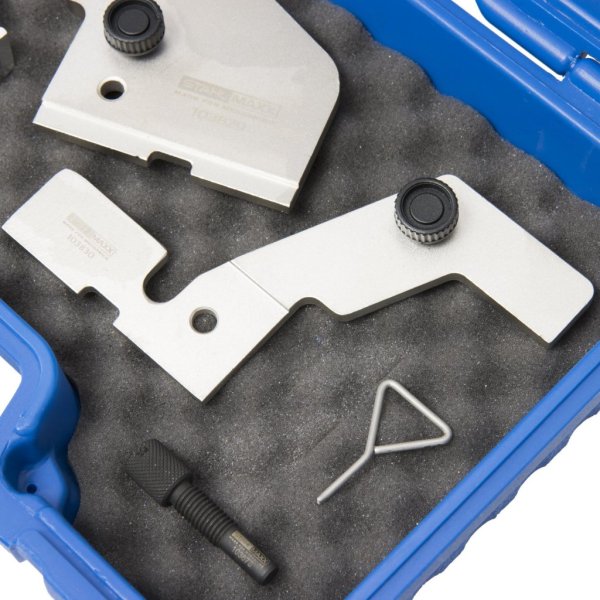

1 x Art-Nr. 103678 Vevaxelns fästdorn, som Ford 303-748
1 x Art-Nr. 103829 Kamaxeljusteringsverktyg (till 05/2011), som Ford 303-1504
1 x Art-Nr. 103830 Kamaxeljusteringsverktyg (från 05/2011), som Ford 303-1565
1 x Art-Nr. 103846 Justeringsverktyg för vevaxelsensor, som 303-1521, 303-1390A
1 x Art-Nr. 112907 Spännrulle för låsstift, som Ford 303-1054

Ytterligare verktyg (ingår ej):
Art-Nr. KT10032 Vevaxel vibrationsdämparstift
Art-Nr. XX113839 Demonterings-/monteringsverktyg för elastiska kilremmar, universal
Art-Nr. XX101691 Avdragare för vevaxelskiva/vibrationsdämpare, öppen version (skruvhuvudena med brickorna (M8) i bajonetten ska vridas bakom remskivan, se applikationsbilder i artikeln)
Art-Nr. XX116142 eller XX31024 för att lossa bränsleledningen på högtryckspumpen
