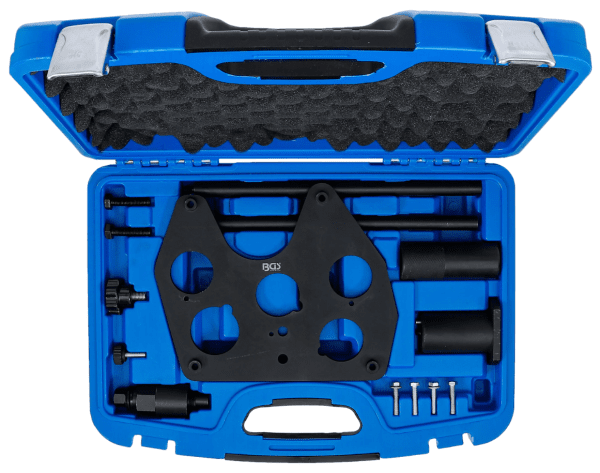

De-/ Monteringsverktyg balansaxel för Jaguar Landrover AJ200D 204DT, som JLR-303-1681

Specialverktygssats för demontering, montering och justering av balansaxeln på 2,0 liters dieselmotorer i serierna AJ20, AJ200, 204DT.

Hänvisning:
Balansaxelns cylindriska drivning är placerad framtill under en gavel.
Demontering sker på kamkedjan/växellådasidan, vilket gör det nödvändigt att ta bort växellådan.

Passar bla.a. till följande fordon:
Land Rover:
Defender L663, från 2020
Discovery L462, 2016-2020
Discovery Sport L550, 2016-2020
Range Rover Evoque L538, 2016-2020
Range Rover Evoque L551, från 2020
Range Rover Sport L494 2016-2019
Range Rover Velar L560, 2017-2020

Jaguar:
E-PACE X540, 2017-2021
F-PACE X761, 2016-2020
XE X760, 2015-2020
XF X260, 2015-2020

Lmplig för bla.a. följande motorkoder:
AJ20, AJ200, AJ200D, 204DTA, 204DTD

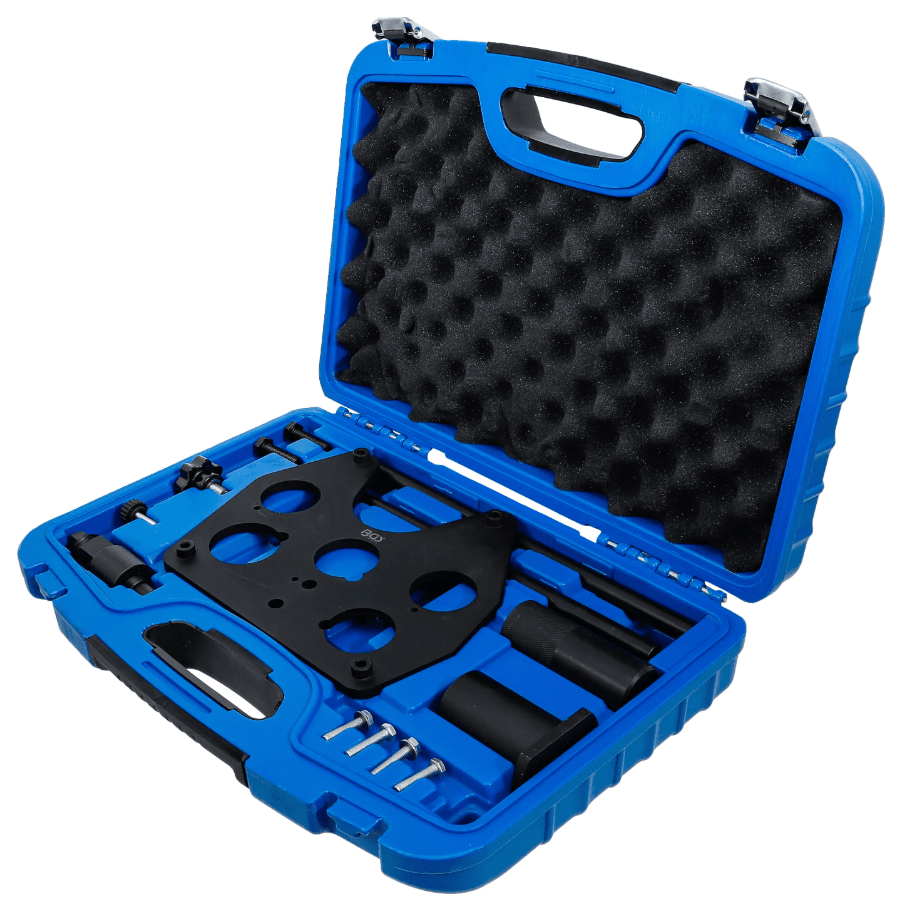

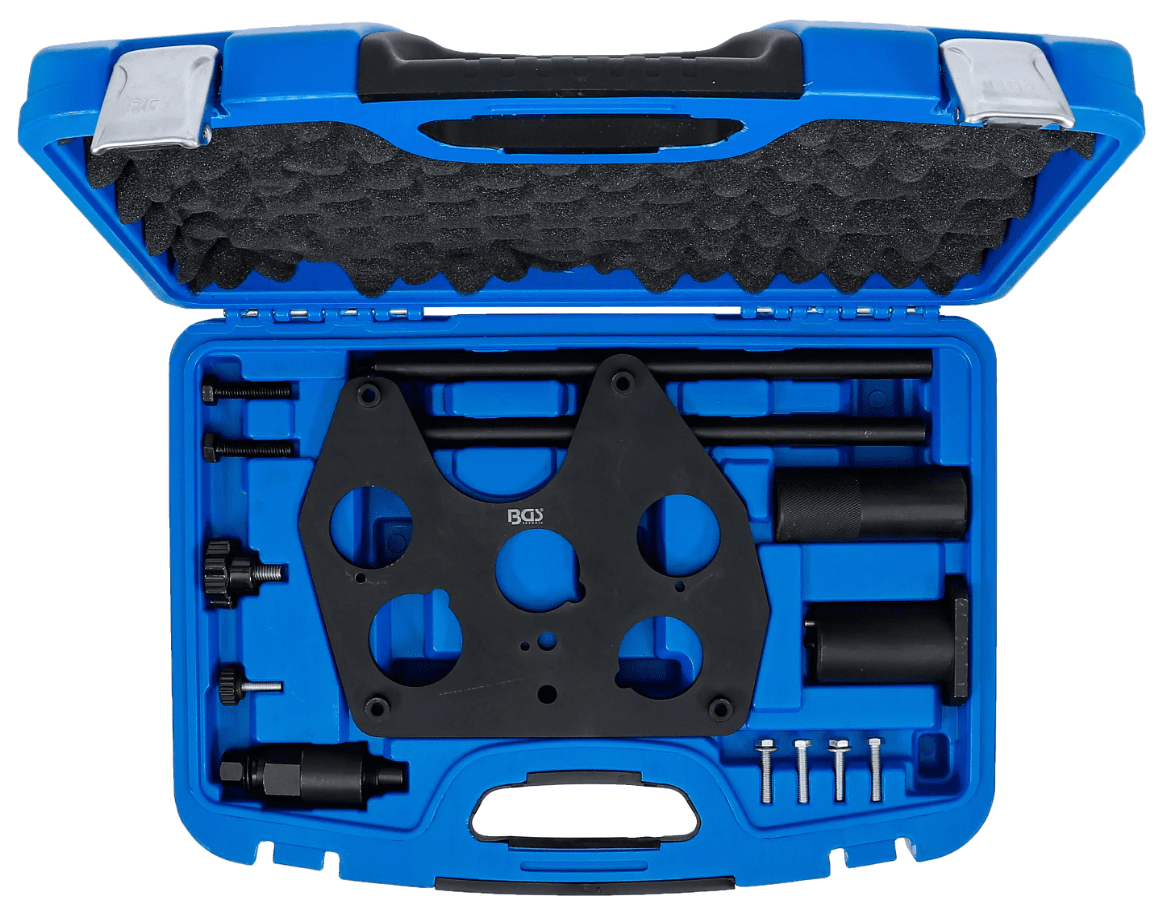

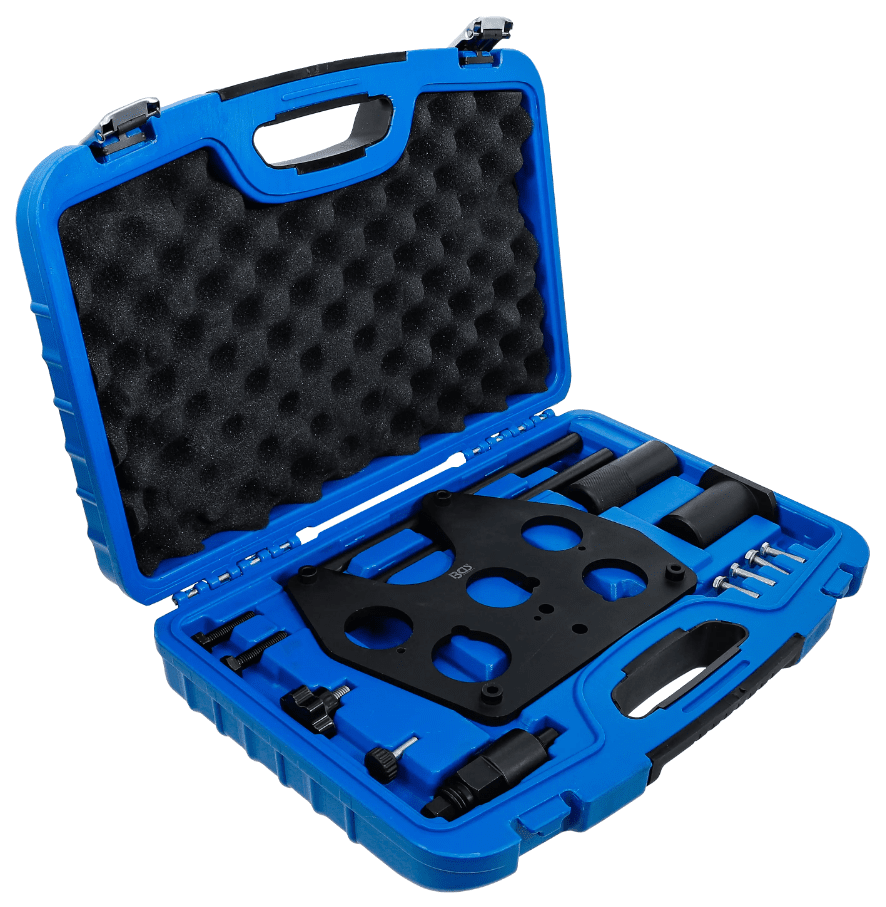

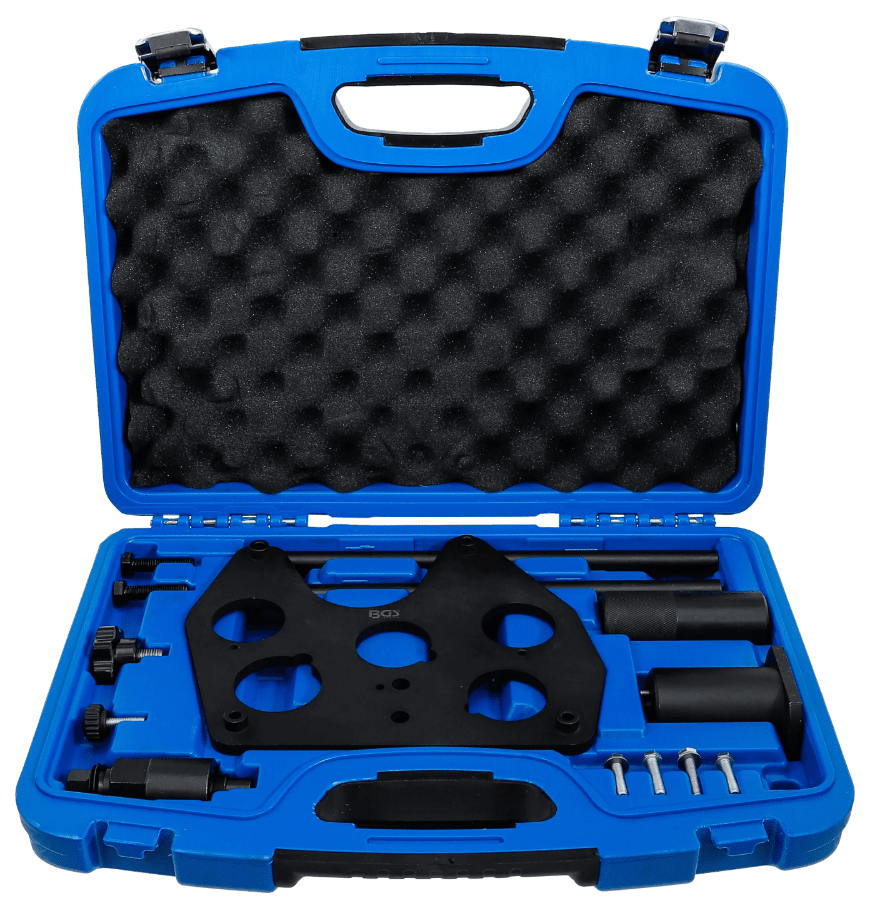

Leveransens omfattning:
Reglerplatta med cylindrisk växel, som JLR-303-1662
Borttagningsverktyg för balansaxel, 3 stycken, som JLR-303-1663-1, JLR-303-1663-2, JLR-303-1663-3
Verktyg för uppriktning av balansaxel, som JLR-303-1664
Demonterings- och installationsverktyg för balansaxel, som JLR-303-1665
Fästskruvar förlängda, som JLR-303-1711

Rekommenderade extra verktyg (ingår ej i leveransen):
Art-Nr. XX118849 Motorinställningssats Jaguar, Land Rover 200D / 204D
Art-Nr. XX121325 Monteringsverktyg för axeltätning, framsida, ska användas som JLR-303-1628
Art-Nr. XX121326 Monteringsverktyg för axeltätning på transmissionssidan, som JLR-303-1674A

Eventuella åtdragningsmoment som krävs (referens 204DTD LR L550 110KW):
Kedjespännare topp: 55 Nm botten: 2 x 12 Nm
Alla glidskenor och toppspänningsskena: 25 Nm
Spännskena botten: 12 Nm
Mellankugghjul: 35 Nm
Kamaxeljusteringskontrollventil: 10 Nm, lossa 90 grader, sedan 25 Nm + 40 grader

Oljepump på cylinderblock: 25 Nm
Oljetrågsskruvar: 25 Nm, M10-skruvar: 65 Nm
Svänghjul / förarplatta: 30 Nm + 120 grader
Kopplingstryckplatta: 29 Nm
Bränsle/insprutningspumpväxel: 80 Nm
Bränsle-/insprutningspumphållare: 25 Nm
Bultar vevaxel remskiva/dämpare: 37 Nm + 90 grader

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
