Specialverktygssats för kamtider Opel 1.3 & 1.4 L3T

Specialverktygssats för inställning av kamtider på 1,3L och 1,4L L3T-motorer (F14SHT, F14SHL) från Opel.
Innehåller samtliga obligatoriska verktyg som krävs för demontering, montering och inställning av kamaxlar, kamkedja, balansaxel, kamaxeljusterare, topplock, kamkedjehusets främre kåpa samt bränslets högtryckspump.

Enligt reparationshandboken krävs en momentförstärkare för att lossa vevaxelns remskiva. Beakta utväxlingsförhållandet 1:5 vid angivna åtdragningsmoment.
Förspänningen av styrventilerna till kamaxeljusterarna ska utföras med 6 Nm moturs – här rekommenderar vi vår friktionsmomentmätare / släpmomentindikator (Art.nr 118535).

ANMÄRKNINGAR:
Kamkedjan demonteras uppåt tillsammans med kamaxeljusterarna.
Styrventilerna till kamaxeljusterarna är INTE utbytbara sinsemellan.

Inställning av kamtider

Vevaxel:
Den fjäderbelastade låsbulten för svänghjulet fixerar vevaxeln i inställningsläge vid 118,14 grader efter övre dödpunkten (ÖD). Med verktyget monterat får vevaxeln INTE kunna rotera. Vi rekommenderar att ÖD-låspinnen till svänghjulslåsningsverktyget avlägsnas från svänghjulet vid lossning och åtdragning av vevaxeln. Endast spärrtanden ska då ta upp de erforderliga momenten.

Kamaxel:
Kamaxelmarkeringarna ”E” (avgassida) och ”I” (insugssida) ska i inställningsläge stå mittemot varandra, cirka i klockan-1- respektive klockan-11-position.
Den enskilda skåran (per kamaxel) bakom det första kamaxellagerläget ska stå i klockan-12-position. Kamaxellåsningsverktyg Art.nr 122927 (motsv. Opel EN-52484) placeras direkt i dessa skåror. (Vid behov kan kamaxlarna vridas med fast nyckel.)
Före åtdragning av kamaxelns styrventiler ska adaptrarna förspännas med 6 Nm moturs och fixeras i verktyget med klämskruvarna.

Balansaxel:
Grundläget för balansaxeln, respektive dess avfasning, befinner sig cirka vid klockan-8-position.

Högtryckspump:
Bränslets högtryckspump måste demonteras för att ventilkåpan ska kunna tas bort. Före återmontering ska korrekt slag kontrolleras med verktyg Art.nr 122923. Riktningsverktyget förs in i borrningen med märkningen ”2” uppåt; vrid vid behov vevaxeln tills kamnocken befinner sig i bascirkelposition.
I bascirkelposition ligger riktningsverktyget i linje med topplocket.

Vevaxelns radialtätning:
Radialtätningen sitter i den främre motorkåpan och levereras med monteringshylsa. De erforderliga styrpinnarna för motorns främre kåpa, vevaxel och oljetråg, Art.nr 122929 (motsv. EN-52483), ingår i leveransen. Förfarandet är identiskt för radialtätningen på växellådssidan.

Eventuellt erforderliga åtdragningsmoment

(Referens: Opel Astra K 1.4 T, årsmodell 2021, motor F14SHT)

• Centralskruv vevaxelns remskiva/vibrationsdämpare: 150 Nm + 140°

• Kamaxeldrev: 30 Nm + 45°

• Förspänning kamaxeladapter: 6 Nm (vänstergängad åtdragning)

• Spänn- och styrskenor, kedjespännare: 15 Nm

• Balansaxeldrev: 36 Nm

• Förslutningsplugg kamaxelns styrventiler: 58 Nm

• Kamaxellageröverfall: 5 Nm, därefter 10 Nm

• Ventilkåpa: 4 Nm, därefter 9 Nm

Passar följande motorkoder:
L3T, F14SHT, F14SHL

Används som ersättning för:
EN-52438, EN-52438-300, EN-52438-400, EN-52443, EN-52461, 52461-300, EN-52476, EN-582483, EN-52484, EN-52487, EN-955-10-A

Översikt

✔ Stahlmaxx kvalitetsverktyg
✔ Specialverktyg i OE-utförande – möjliggör fackmannamässigt arbete enligt reparationshandbok
✔ Enskilda delar finns tillgängliga, vilket möjliggör kombination och utbyggnad

Leveransomfattning

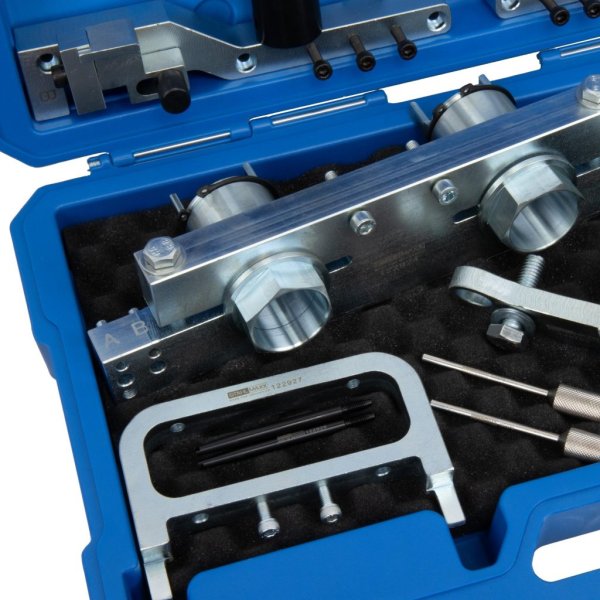

1 × Art.nr 122924 Låsningsverktyg för kamaxeljusterare med adapter, används som Opel EN-52461, EN-52461-1
1 × Art.nr 122925 Fästen för låsningsverktyg kamaxeljusterare, används som Opel EN-52461-300

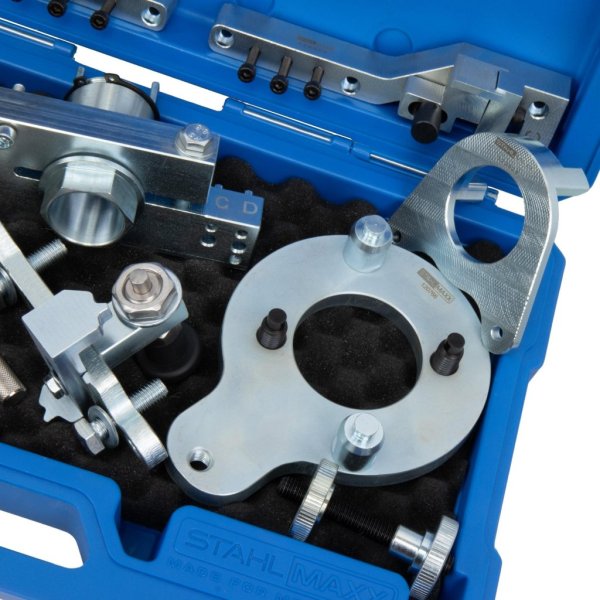

1 × Art.nr 122928 Hållverktyg för balansaxelns motvikt, används som Opel EN-52487
1 × Art.nr 122927 Kamaxellåsningsverktyg, används som Opel EN-52484
1 × Art.nr 122923 Riktningsverktyg för högtrycksbränslepump, används som Opel EN-52443
1 × Art.nr 122926 Styrpinnar för motorns främre kåpa (vevaxel, motor- och växellådssida) samt oljetråg, används som Opel EN-582483
2 × Art.nr 103970 Låspinnar för kedjespännarens kolv, används som Opel EN-955-10-A
1 × Art.nr 120766 Hållverktyg för vevaxelns remskiva, används som Opel EN-52438, EN-52438-300 och EN-52438-400
1 × Art.nr 120765 Inställningsverktyg för vevaxel, används som Opel EN-52476

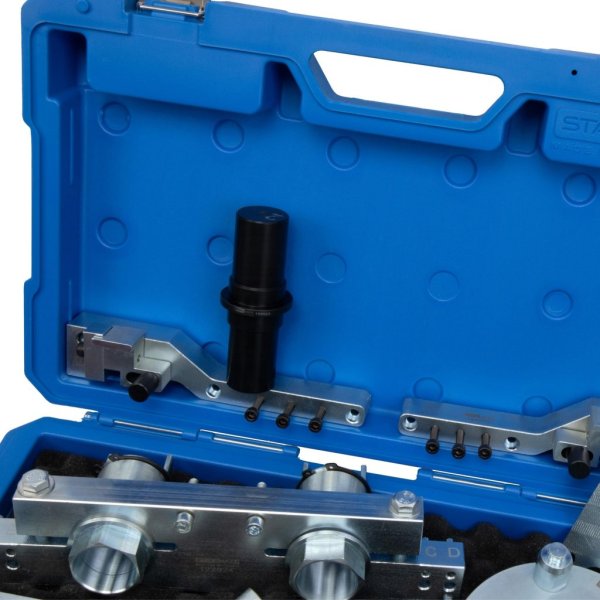

1 × Art.nr 115269 Stabil förvaringsväska, Stahlmaxx verkstadsväska för ordning och reda, 1/3

Originalnummer används endast för jämförelseändamål – detta är inte originalverktyg.
