Specialverktyg för Porsche IMS Lager

Specialverktyg för IMS-lagerbyte på Porsche M96 och M97-motorer

Denna verktygssats innehåller alla nödvändiga verktyg för säker demontering och montering av IMS-lagret. Med dessa verktyg kan motorn förbli installerad under arbetet, vilket underlättar processen.

Varför byta IMS-lager? Kullagret utsätts för slitage och kan sprida metallspån i oljesystemet. Ett havererat IMS-lager kan leda till allvarliga motorskador, så byte rekommenderas som en försiktighetsåtgärd vid högre körsträcka.

Arbetssteg för byte av IMS-lager:

1. Demontera växellåda, svänghjul och koppling.
2. Vrid motorn till TDC, ta bort kamaxeltätningar och installera kamaxellinjalen.
3. Avlägsna IMS-lagrets klämmutter och tätningslockets skruvar samt låsringen.

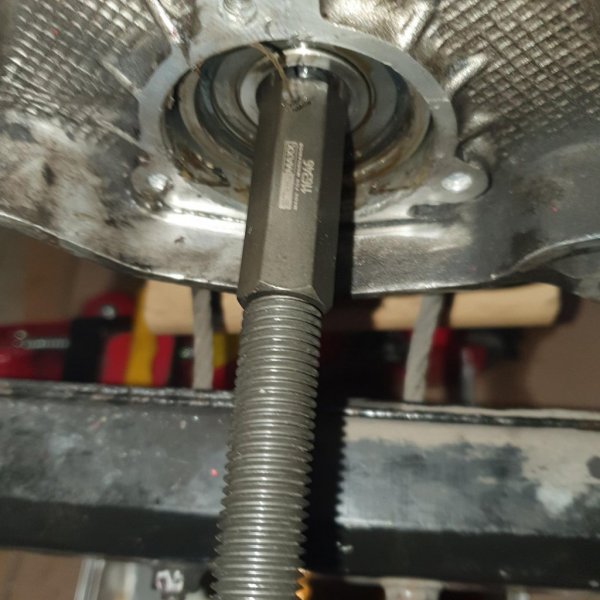

4. Dra ut lagret med hjälp av den medföljande stora hylsan, gängad spindel och adapter.

I vissa fall, vid skadat lager, kan en adaptermutter användas för att avlägsna lagret utan centrumaxel – denna ingår i satsen.

Montering av nytt IMS-lager: Efter rengöring av lagerhål och ytor sätts det nya lagret på plats med hjälp av styrningen i aluminiumhylsan, vilket säkerställer en skonsam montering utan skador.

Passar till följande fordon:
Porsche:
- 996 C2 / C3 / C4 / GT2 / GT3 / Turbo 3.4L + 3.6L från 1998
- 997 C2 / C4 / GT3 / Turbo 3,6L + 3,8L från 2005
- Boxster, Boxster S 2,5L + 2,7L + 3,2L + 3,4L från 1997
- Cayman, Cayman S 2,7L + 3,4L från 2006
- 986, 987

Lämplig för följande motorkoder:
M96.01, M96.02, M96.03, M96.04, M96.05, M96.20, M96.21, M96.22, M96.23, M96.24, M96.25, M96.26, M96.70, M96.76, M96.79, M97.01, M97.01S, M97.20, M97.21, M97.22, M97.70, M97.70S, M97.76, M97.77, M97.77R, MA1.01, MA1.02, MA1.20, MA1.21, MA1.22, MA1.23, MA1.70, MA1.71, MDB.XA

Kan användas med t.ex. lager reservdelsnummer:
99610590102

OE-Jämförelsenummer:
Porsche: 9686, 9595/1, 9686, 00072196860

Leveransens omfattning:
1 x Art-Nr. XX112473 Kamaxel-inställningsmall, som Porsche 9686
1 x Art-Nr. XX112475 Låsstift för vevaxel, som Porsche 9595/1

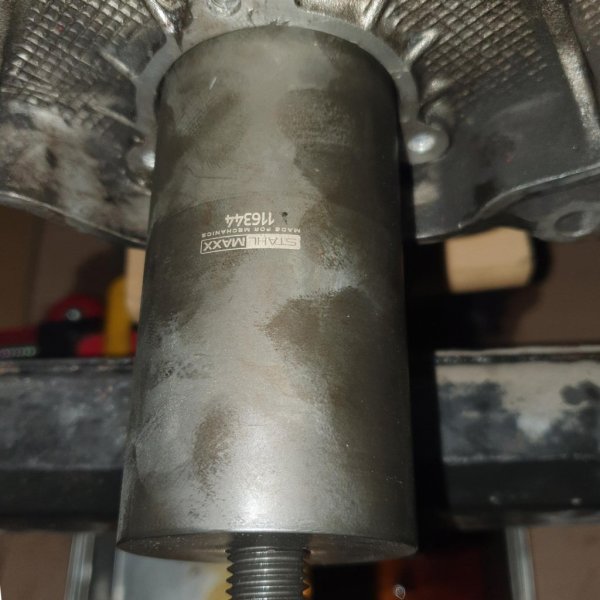

1 x Art-Nr. XX116344 Utdragningshylsa
1 x Art-Nr. XX116345 Inslagshylsa
1 x Art-Nr. XX116346 Gängadapter (sats=2 st.)

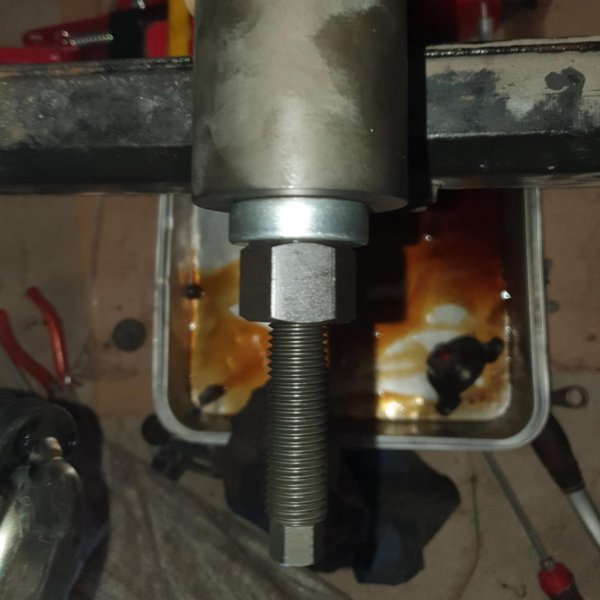

1 x Art-Nr. XX116347 Extraktionsspindel med kullagermutter
1 x Art-Nr. XX116348 Gängadapter M10x1,25
1 x Art-Nr. XX116349 Specialskruvsats IMS
1 x Art-Nr. XX116350 Specialmutter för avdragning utan mittaxel

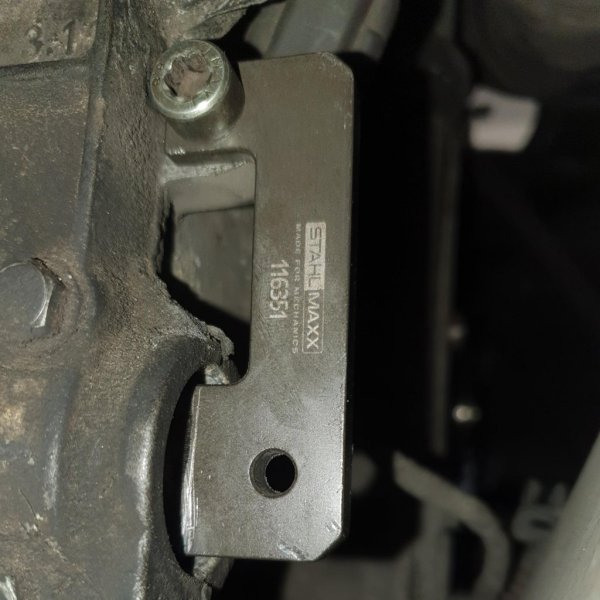

1 x Art-Nr. XX116351 inställningsmall, som Porsche 9686 / 00072196860

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
