Bussningsverktyg för BMW E60/E61/E63/E64

Denna specialverktygssats är utformad för att byta ut de främre och bakre gummi-metallbussningarna i bakvagnsbalken. Med detta verktyg kan bussningarna bytas ut direkt på bilen, utan att demontera bakaxeln, vilket sparar tid.

Passar för bakaxelkonstruktionen på BMW 5-serie modellerna E60, E61, E63, E64.
Används som: 334270 / 83300494654
Artikelnummer för bussningar/gummilager:

• BMW OE: 33 31 6 764 904, 33 31 6 770 826
• Lemförder: 35039 01
• Meyle: 314 710 0022

Viktigt:
För att säkerställa spindlarnas livslängd, får inte slaghammare användas. Verktyget garanterar korrekt inbyggnadshöjd och positionering av lager, men det är viktigt att alltid följa tillverkarens dokumentation för att säkerställa korrekt installation av chassit.

För bästa funktion:

• Rengör och smörj lätt in bakvagnsbalkens infästning.
• Se till att alla verktygets gängor är rena och smorda med MOS2-fett.

Arbetssteg:
Bakvagnsbalken måste sänkas för denna operation.

Förberedelser:

• Demontera bakhjulen
• Avlägsna avgassystemet
• Delvis lossa värmeisoleringen bak
• Ta bort handbromsens vajrar från upphängningskrokarna på båda sidor
• Koppla bort ABS-, bromsbelagsslitage- och eventuella höjdsensoranslutningar
• Lossa stötdämparna från balken och demontera dragstagen
• Lossa skruvarna på bakvagnsbalken, ta bort stödkuddarna och sänk ner balken

Monteringsinstruktioner:
Vid återmontering, dra först åt dragstagen och sedan bakvagnsbalkens skruvar.

Notering:
Demontering och montering av fram- och bakbussningar är identisk!

Borttagning av bakaxelbussningar:
För att underlätta demonteringen, värm bussningen med en varmluftspistol vid max. 600°C i 2 minuter.

• Fäll ner spärren på tryckstycke 1 för demontering.
• Placera tryckstycke 1 ovanpå.
• Montera hylsa 3 och platta 2 underifrån, säkra sedan med spindel 6, kullager 7 och mutter 5.

Montering av bakaxelbussningar:
För att underlätta montering, smörj bussningen med glidmedel.

• Installera bussningen med de stela elementen 90° vridna mot färdriktningen; eventuella pilar på bussningen bör visa i eller mot färdriktningen.
• Placera tryckstycke 4 ovanpå.
• Fäll ut spärren på tryckstycke 1 för montering.
• Montera tryckstycke 1 underifrån tillsammans med spindel 6 och kullager 7, och säkra sedan med mutter 5.

Tryckprocessen avslutas när spärren är i kontakt med axeln, och bussningen bör ha ett utsprång på 4-5 mm uppåt.

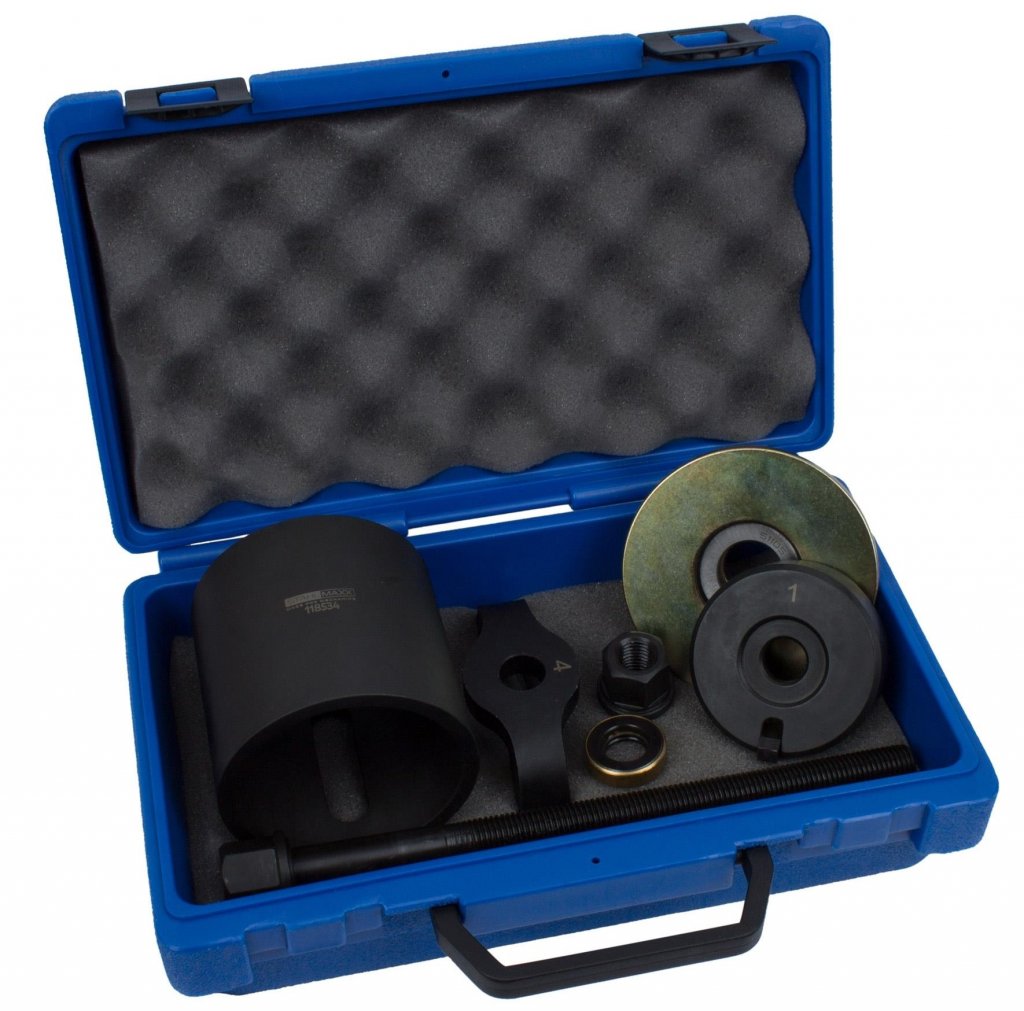

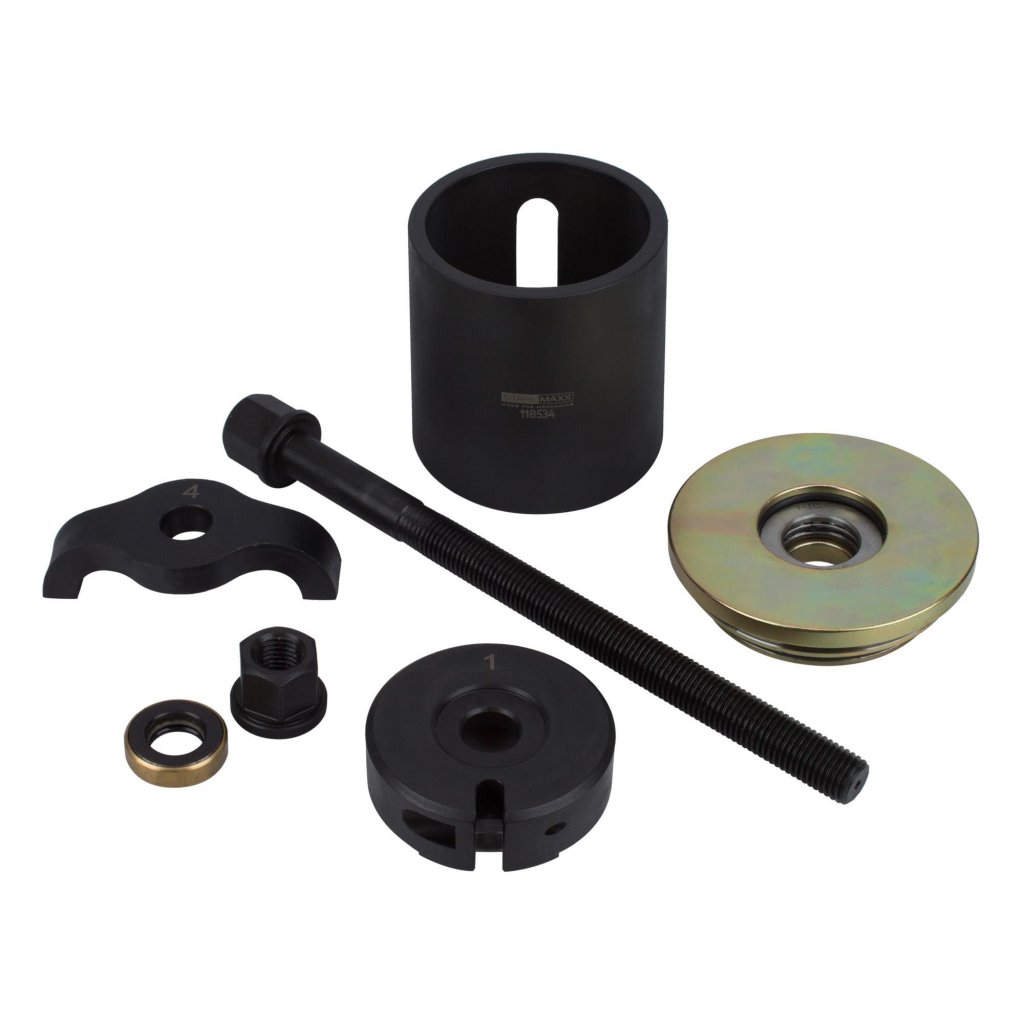

Leveransomfattning:
Tryckstycke med spärr, som: 334274 / 83300494713, 334153 / 83300492410
Adapterplatta för hylsa, som: 334271 / 83300494710
Hylsa, som: 334272 / 83300494711
Tryckstycke, som: 334274 / 83300494713
Mutter M16 x 2, 24 M, som: 334155 / 83300492412
Spindel M16 x 2, 260 mm, som: 334154 / 83300492411
Kullager 16 mm x 24 mm, som: 334154 / 83300492411

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
