Diagnossats för turbotryck

Denna diagnossats från STAHLMAXX är ett professionellt verktyg för analog mätning av över-, under- och mottryck i turboladdare, partikelfilter, EGR-ventiler samt insugs- och avgassystem.
Verktyget gör det möjligt att snabbt och tillförlitligt kontrollera komponenternas funktion både vid stillastående och under provkörning, vilket ger en exakt felsökning av tryckrelaterade motorproblem.

Till skillnad från enbart digital OBD-diagnos möjliggör denna sats en direkt, visuell kontroll av tryckvärden för att bekräfta sensorernas korrekta funktion och upptäcka dolda fel som inte registreras elektroniskt.

Fördelar

• Mäter turbotryck, styrtryck och avgasmottryck snabbt och exakt

• Analog diagnos för mer tillförlitliga mätvärden än via OBD

• Användbar under körning eller stillastående – idealisk för verkstadsbruk

• Universell kompatibilitet med de flesta turboladdade motorer

• Perfekt komplement till diagnosverktyg för vevhustryck och slangnivåtest

Funktion & användningsområden

Med denna diagnossats kan du testa:

• Avgasmottryck före och efter partikelfiltret

• Turboladdarens styrtryck på pneumatiska styrenheter

• Vakuumstyrning för EGR-ventilens tryckcell

• Sugrörstryck samt vakuumpumpens funktion

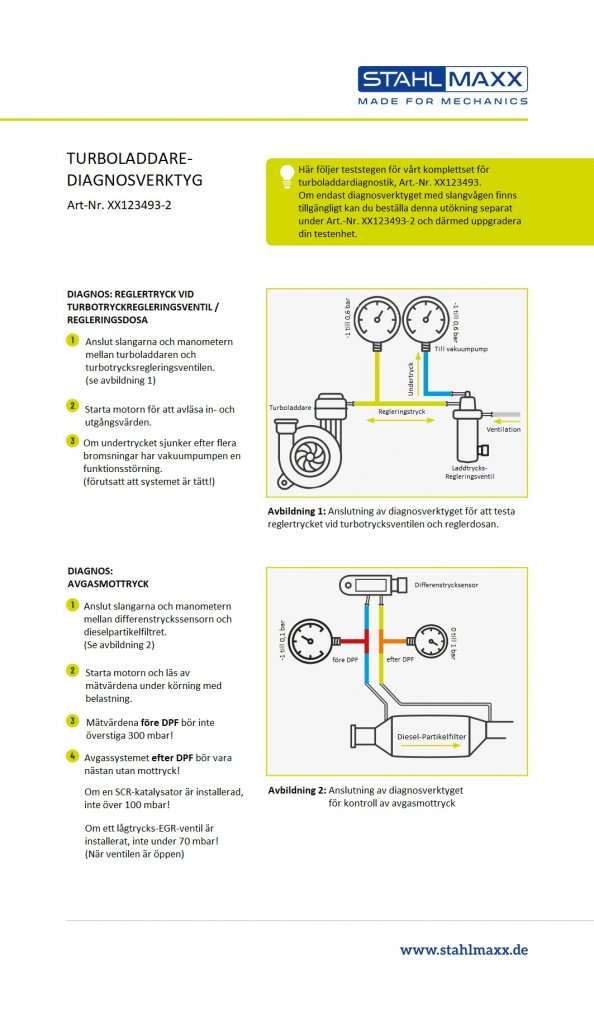

Avgasmottryckstest:

Vid fordon med partikelfilter mäts skillnaden i tryck före och efter filtret via differenstryckssensorn.

• Max tryck före partikelfilter: +300 mbar

• Max tryck efter partikelfilter (med SCR): +100 mbar

• Vid öppet EGR-system bör trycket ligga under +70 mbar

Turbostyrningstest:

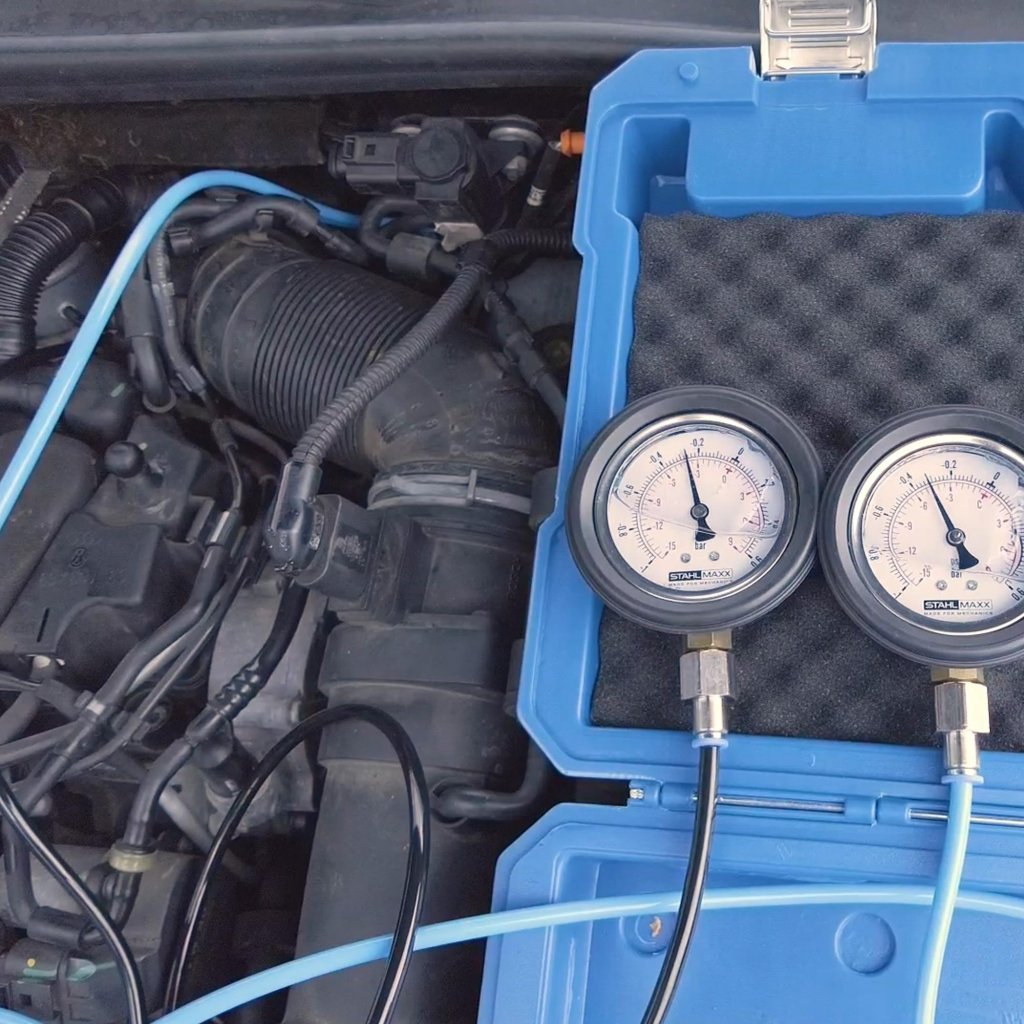

Med hjälp av mätarna kan mekanikern läsa styrtryckets verkliga värden under drift.
Om vakuumet sjunker utan läckage efter upprepade bromsningar tyder det på en defekt vakuumpump.

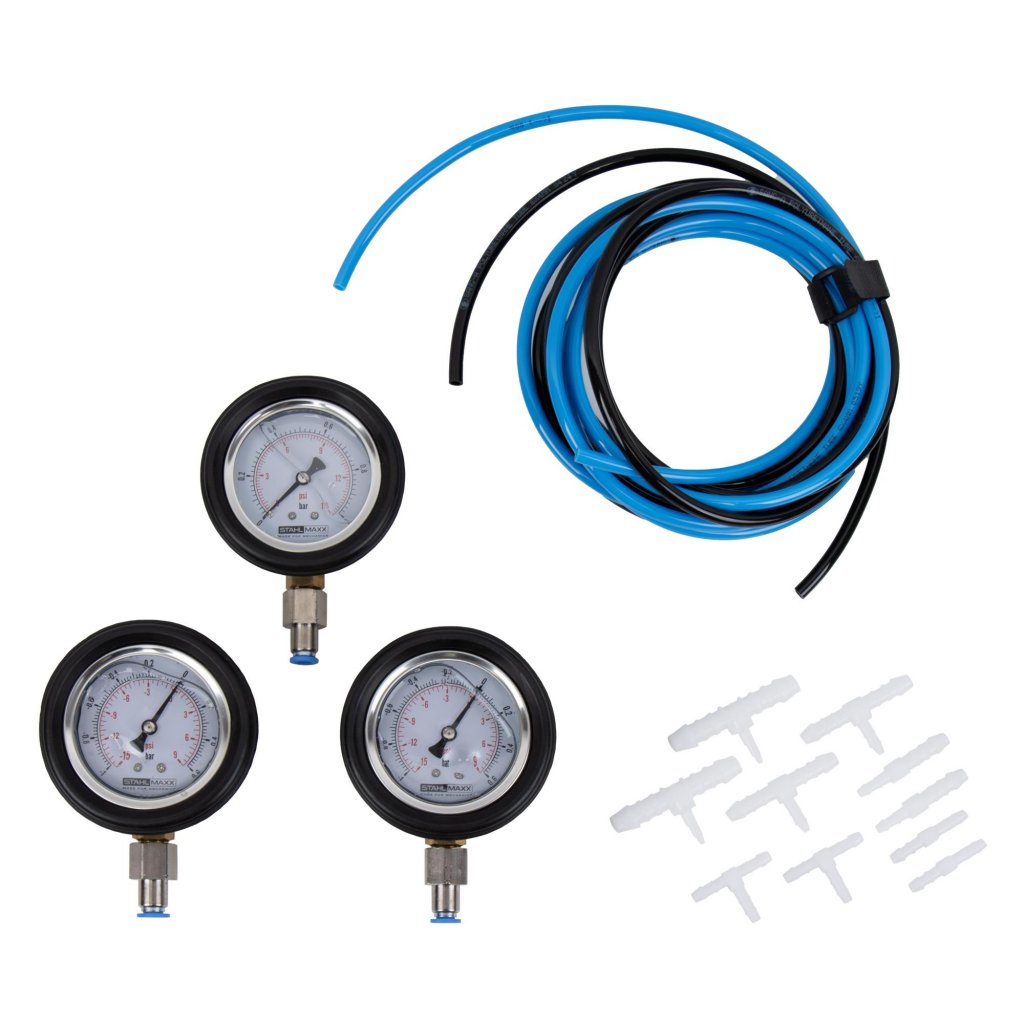

Leveransinnehåll

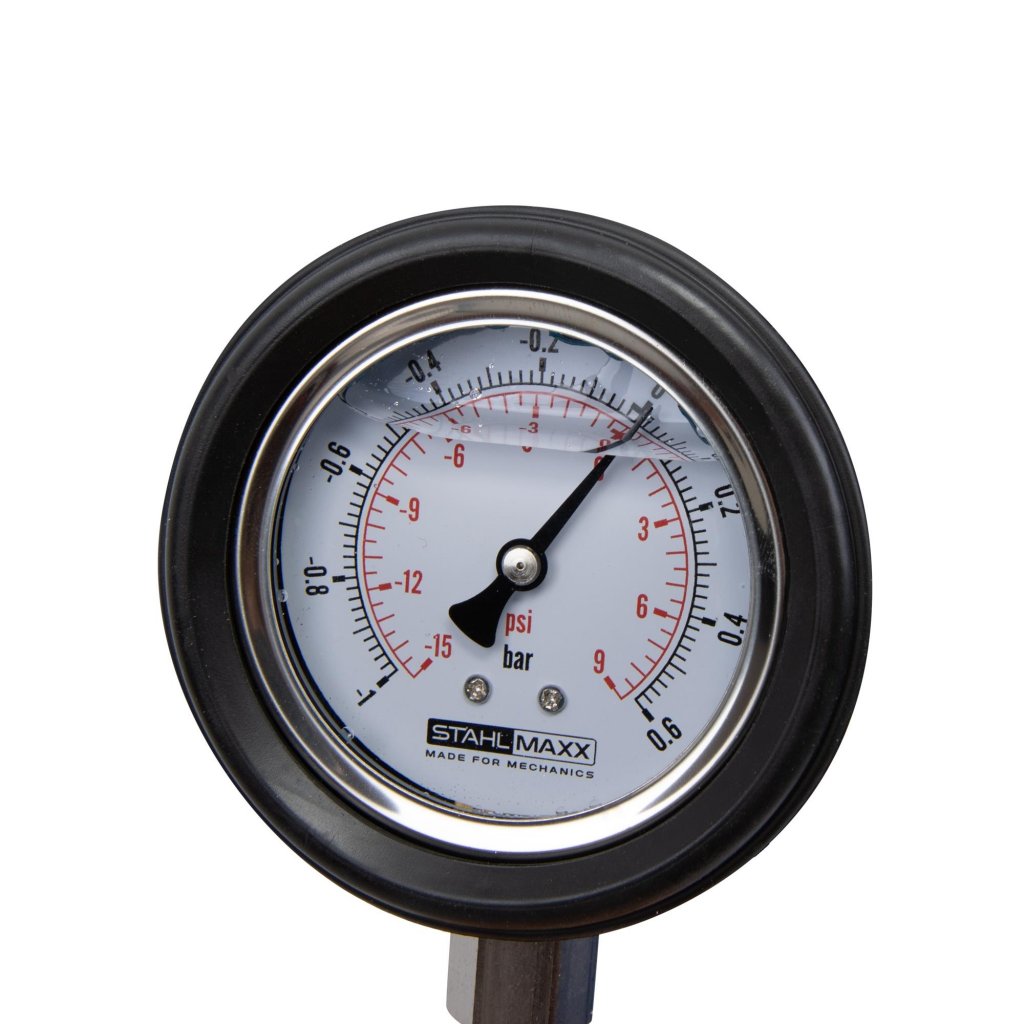

• 2x Bourdon-rörtryckmätare, -1 till 0,6 bar (över-/undertryck)

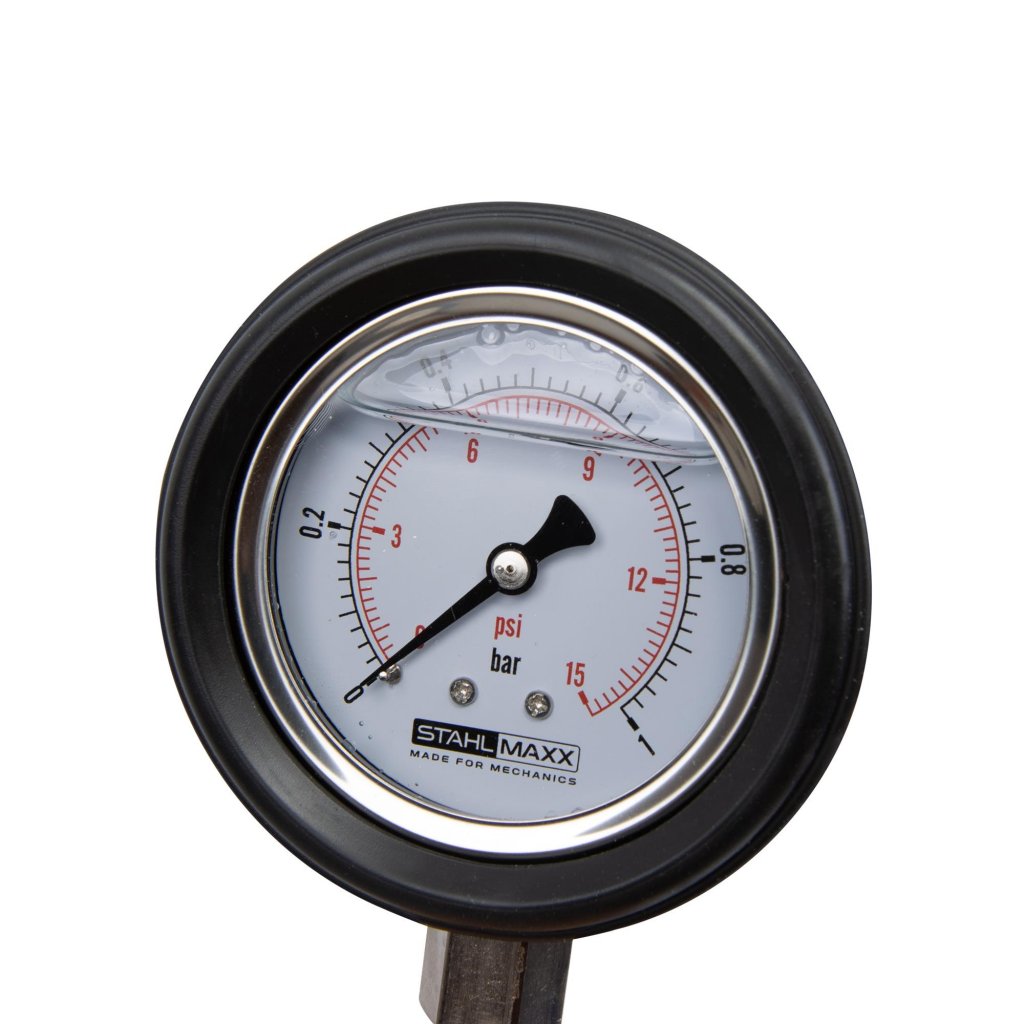

• 1x Bourdon-rörtryckmätare, 0 till 1 bar (precisionsvakuum)

• 1x Blå polyuretanslang 3 m

• 1x Svart polyuretanslang 3 m

• 2x T-kopplingar 4/4/4 mm

• 2x T-kopplingar 6/4/6 mm

• 2x T-kopplingar 8/4/8 mm

• 2x raka slangkopplingar 4/4 mm

• 2x raka slangkopplingar 4/6 mm

Obs: Satsen är främst avsedd som tillägg till Art.nr XX123493-1 och levereras därför utan separat förvaringsväska.

Kompatibilitet & tillval

• Kan användas som fristående diagnosverktyg eller som komplement till STAHLMAXX diagnossats för vevhus, turboladdare och partikelfilter (Art.nr XX123493).

• Kompatibel med diagnosverktyget för vevhustryck och ventilation (Art.nr XX123493-1).

Varför välja denna diagnossats?

Denna sats ger dig exakta analoga mätvärden som ofta är mer pålitliga än digitala OBD-avläsningar. Den är oumbärlig för verkstäder som arbetar med turboladdare, EGR-system och partikelfilter och vill säkerställa korrekta tryckförhållanden för bästa motoreffektivitet och livslängd.
