Vattenpumpsverktyg VW T5/Touareg

Detta vattenpumpsverktyg är designat för effektiv och säker demontering av kylvätskepumpen på VW Transporter T5 och Touareg med 2.5 5-cylindriga TDI-motorer. Verktygen är tillverkade enligt senaste originalspecifikationer (slutar A) i högsta materialkvalitet och säkerställer en exakt och skonsam demontering.

Med korrekt användning förhindrar verktyget risk för lagerskador, tätningsslitage och korrosionsrelaterad blandning av kylvätska och motorolja. Efter reparation rekommenderas byte av olja och filter samt rengöring av dräneringshålet för att undvika framtida läckage.

Fördelar:

• Säker och exakt demontering av kylvätskepump

• Ingen komplicerad justering av motorin krävs

• Tillverkad av smidd SC45 och CrV-stål för hög hållbarhet

• OEM-kompatibel: ersätter T10221A, T10222A och T10225A

• Fullständig sats för demontering och montering av pump

Kompatibla motorkoder:
AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE

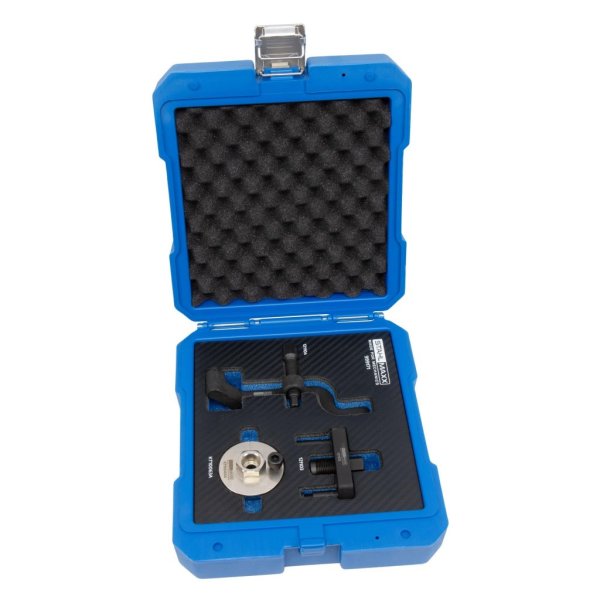

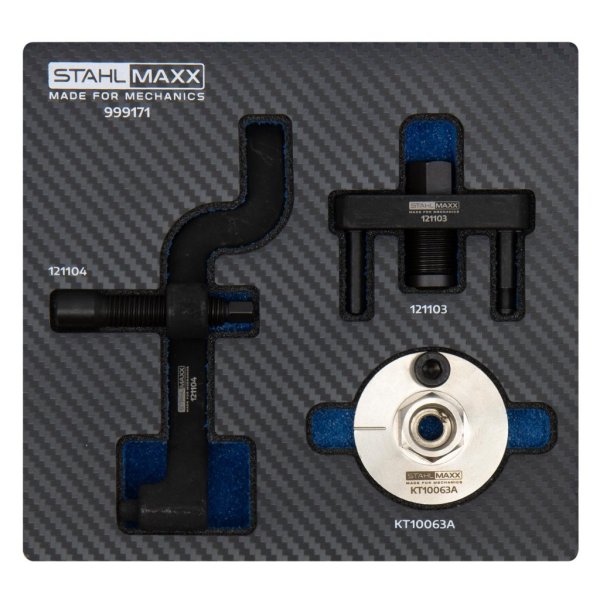

Leveransinnehåll:

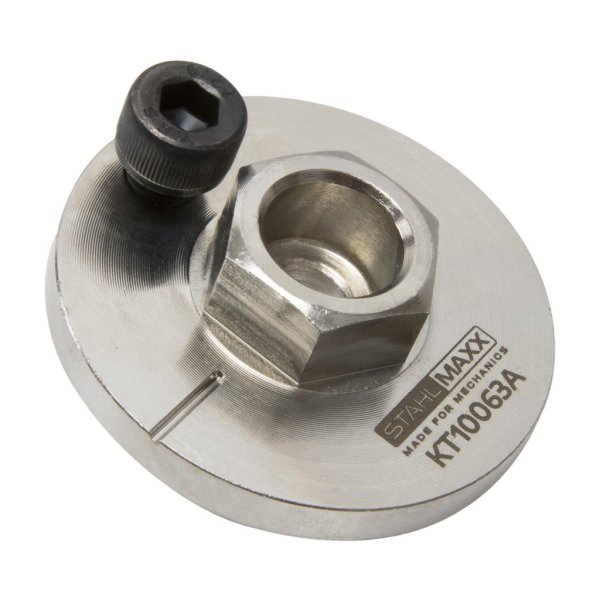

• Vevaxelsvarvverktyg med TDC-märkning (KT10063A)

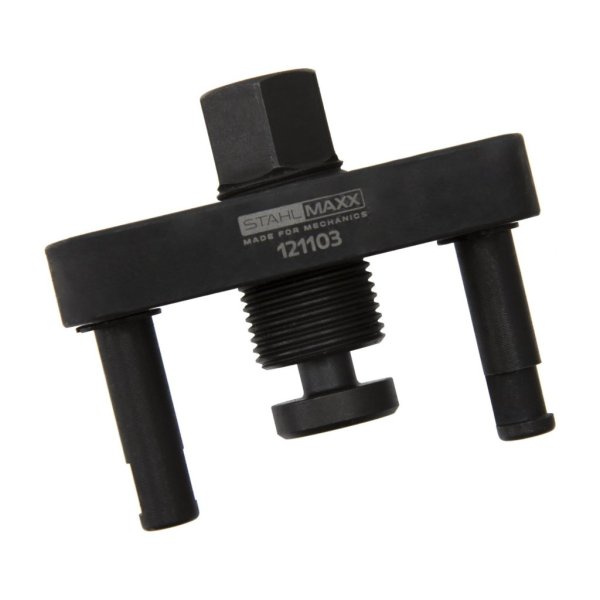

• 2-armad avdragare för pumpväxel (XX121103)

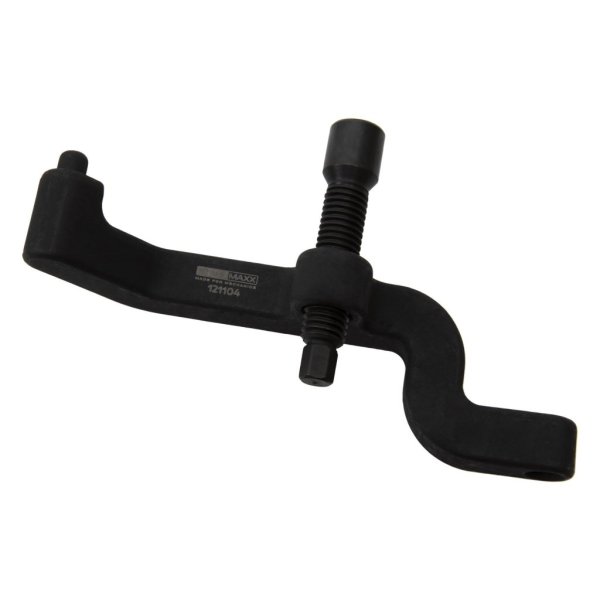

• Utdragsbrygga med vänstergängad spindel (XX121104)

Teknisk information:

• Material: smidd, spindlar och dragarmar av SC45, roterande adapter av CrV-stål

• Åtdragningsmoment: se VW-referenser för korrekt montering

Tillvägagångssätt och åtdragningsmoment:
(Referens VW Touareg (7L) 2,5 R5 TDI år 2008 MKB: BPE)

Ta bort kylvätskepumpen:

• Beroende på motor och expansionssteg måste avgasrecirkulationskylaren och partikelfiltret tas bort (motorkod BPD och BPE i VW Touareg 7L)
• Töm kylvätska. Skruva loss kylvätskeavtappningsskruven.
• Vattenpumpen för de 5-cylindriga motorerna är placerade under ett tätningslock: detta måste bytas ut.
• Ta bort locket och ljudisoleringen.
• Fäst vevaxeladaptern XX-KT10063A på vevaxeln med 20 Nm. Detta passar bara i en position.
• Vevaxelns vridverktyg används för att ge mothåll när man lossar fästskruven från kylvätskepumpens kugghjul. Motorn behöver inte vara hos TDC.
• Efter att ha tagit bort fästmuttern, 2-armad avdragare Art-Nr. XX121104 måste sättas in i hålen och kedjehjulet tas bort. (Original reparationsutdrag: På förstaproduktionsmotorer är det inte möjligt att fästa avdragaren på grund av bristande spelrum bakom kylvätskepumpens kugghjul. Lossa i så fall växeln genom att lätt slå på sidan av växeln med en hammare och en koppardorn.)
• Nu kan kylvätskepumpens båda fästskruvar tas bort.
• Förjustera avdragarbryggans spindel. Skruva in denna fram till änden av gängan eller början av sexkanten.
• Avdragarbryggan kan nu fästas på axeln genom att vrida den medurs (vänstergänga). Så snart bryggan är i kontakt med cylinderblocket (stiftet måste sättas in i det yttre hålet för locket; det går även att fästa den motsatta fliken med en skruv), startar utdragningsprocessen och pumpen kan tas bort.

Installation av kylvätskepumpen:

• Fukta O-ringarna med kylvätska.
• Sätt i kylvätskepumpen och dra åt med nya skruvar till 20 Nm + 90° grader.
• Montera vattenpumpsväxeln, håll den mot vevaxeladaptern och fäst den med 84 Nm. Denna kan dras åt med vridmoment från fordonets undersida med en kardanknut (max. vinkel 20°) och förlängningar.
• Montera kylvätskeavtappningsskruven och dra åt med 20 Nm.
• Montera det nya locket till kylvätskepumpen (olja in tätningsläppen lätt) och fäst den med 20 Nm.
• Fyll och lufta kylsystemet.
