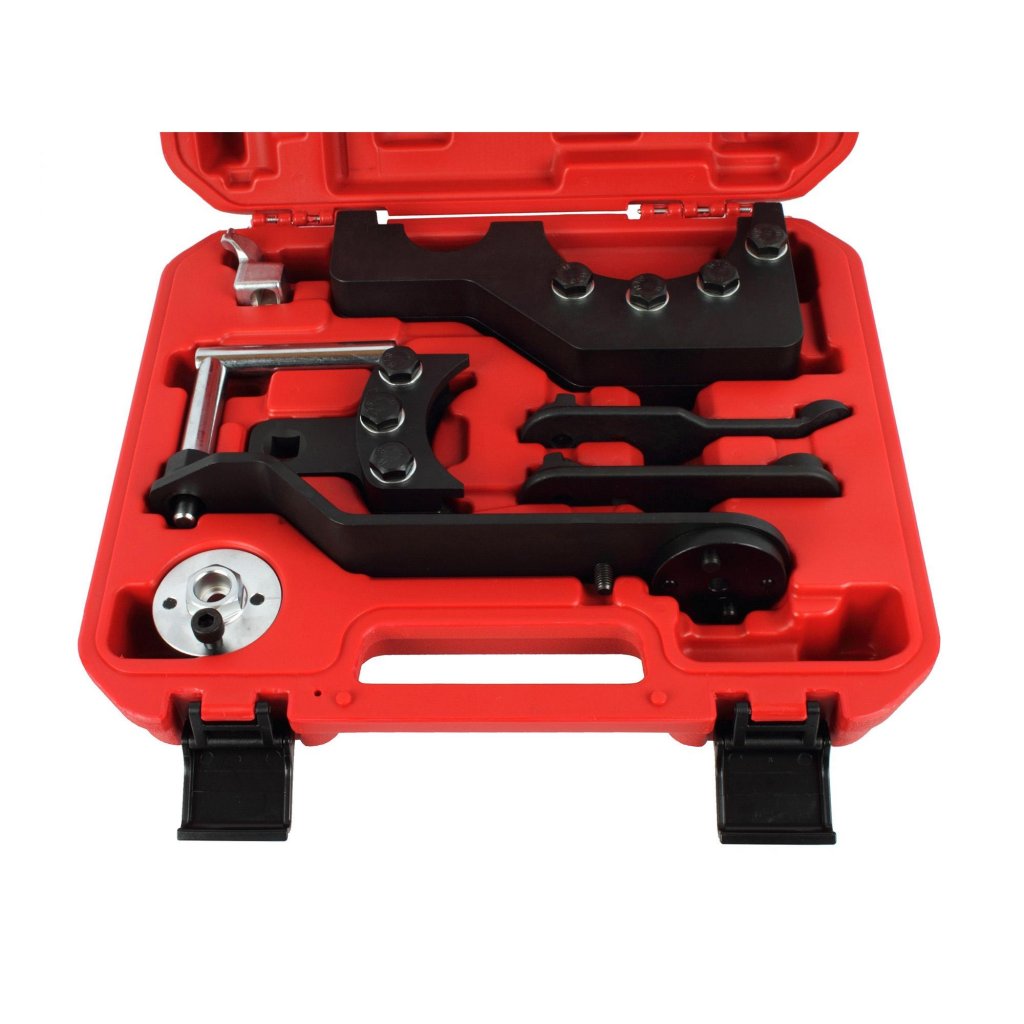

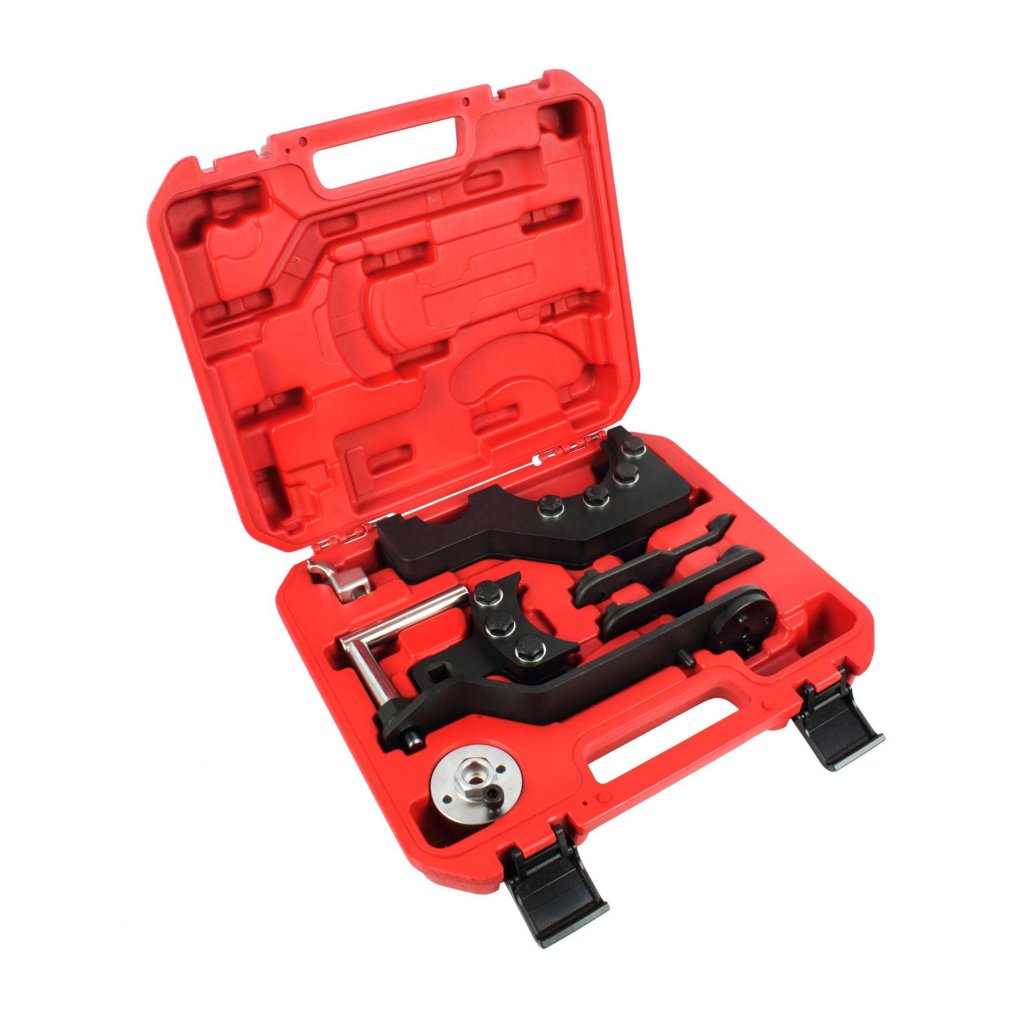

Specialverktyg för Kamdrev – VW Touareg / T5 / Phaeton (AXD, AXE, BAC m.fl.)

Komplett verktygssats för korrekt kaminställning och reparation av 5- och 10-cylindriga motorer i VW Touareg, T5 och Phaeton.

Denna specialverktygssats är framtagen för exakt montering och justering av kamdrev på VW Touareg (från 2003), VW T5 (från 2004) och VW Phaeton (från 2003) med följande motorkoder: AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE.

Verktygen i satsen motsvarar OEM-verktyg och möjliggör säker och noggrann arbete vid t.ex. byte av kamrem eller reparationer som kräver korrekt vevaxel- och kamaxellåsning.

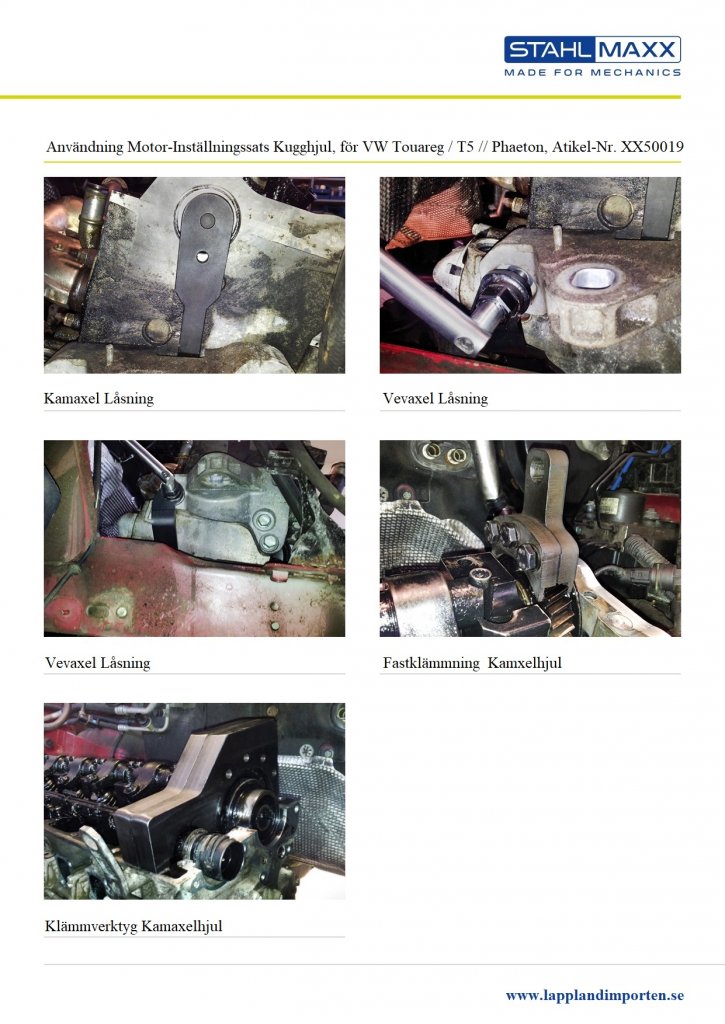

Monteringsanvisning (förenklad översikt)
(Följ alltid tillverkarens originalinstruktioner vid arbete på motorn.)

1. Montera TDC-inställningsverktyg på vevaxeln samt kamaxellåsverktyget.
2. Om mellankugghjul används (på växellådans sida), förspänn detta med 0,5 Nm moturs.
3. Montera kamaxelns kugghjul, dra åt centerskruven för hand.

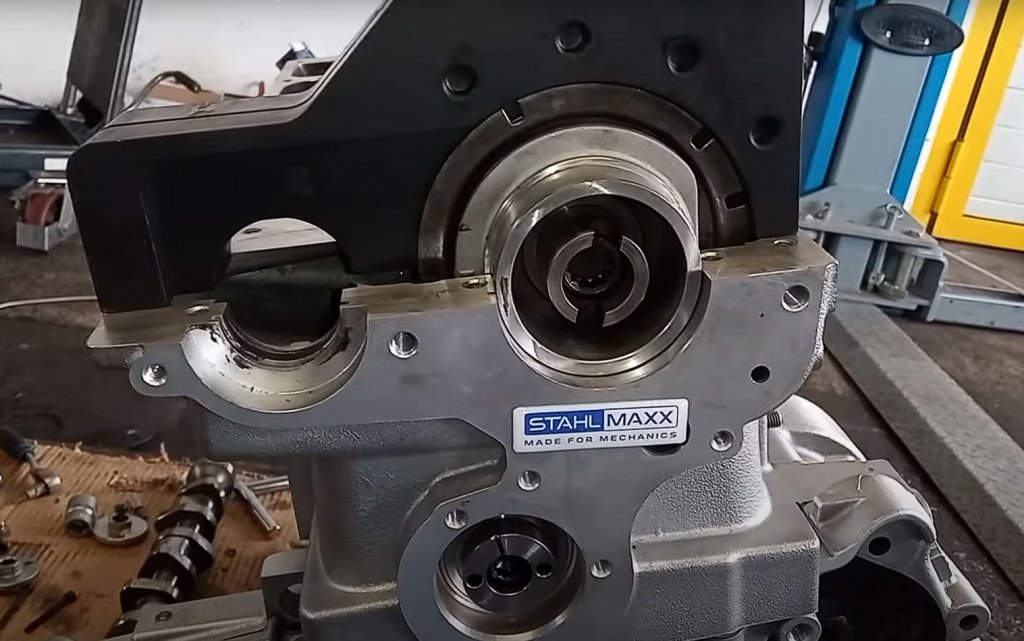

4. Installera klämmverktyget och dra åt med 70 Nm.
5. Demontera TDC-verktyget, montera vevaxellåsverktyget för att undvika rotation.

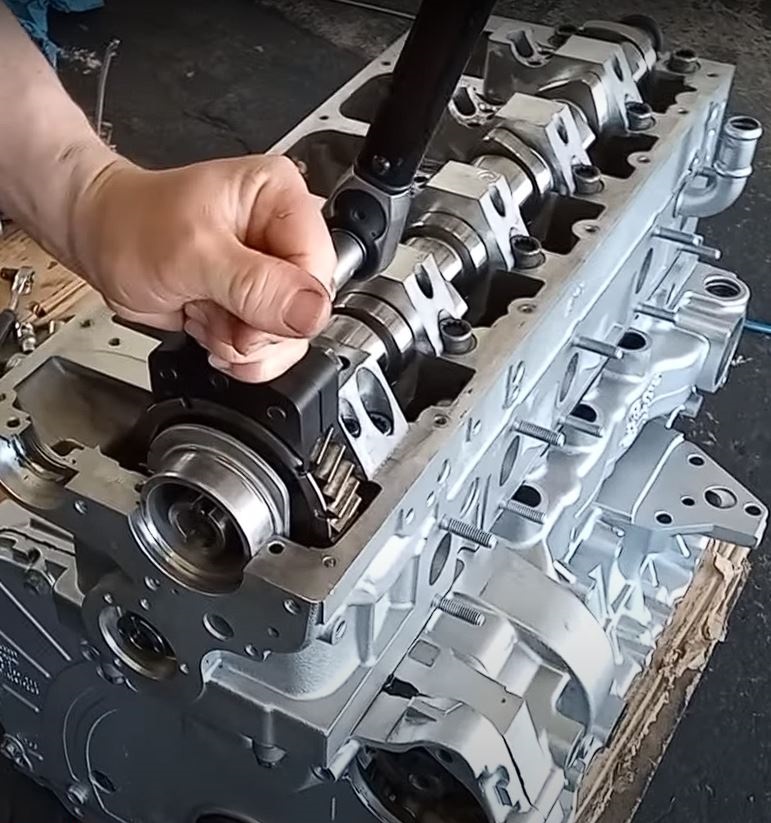

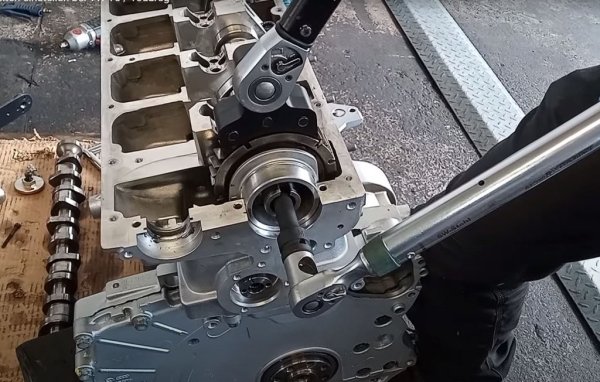

6. Förspänn med 80 Nm via klämmverktyget samtidigt som kamaxelhjulet dras åt med 50 Nm.
   1. Viktigt: Använd alltid ny centerskruv.
7. Demontera klämmverktyget och montera verktyg T10199 med 40 Nm.
8. Kontrollera att verktyget sitter plant, dra åt nya centerskruven med 150 Nm + 90°.
9. Demontera verktyg, rotera motorn och kontrollera inställningarna.

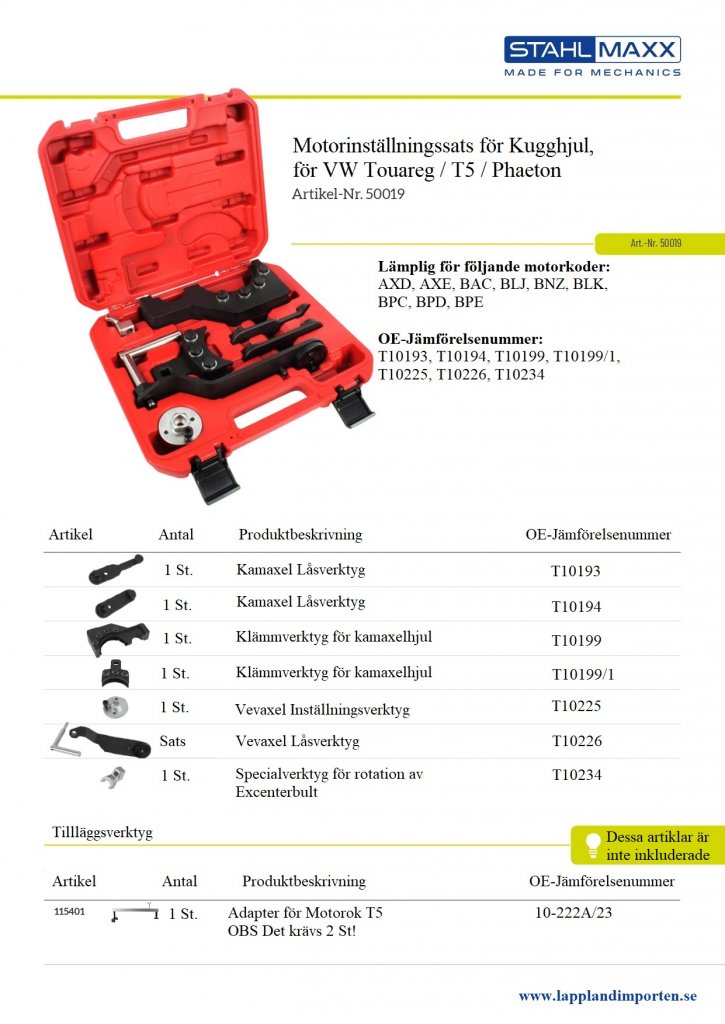

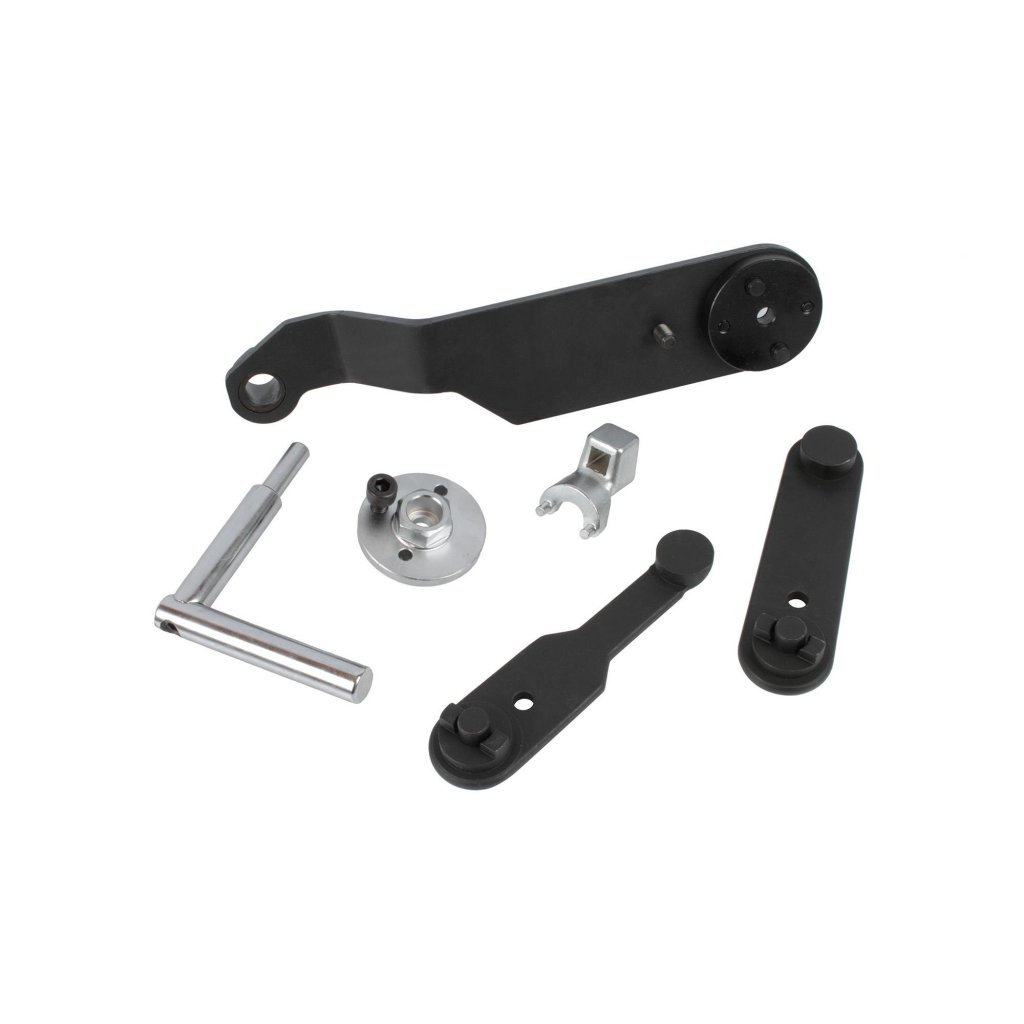

OE-Referensnummer:

• T10193 – Kamaxelfixering
• T10194 – Kamaxelfixering

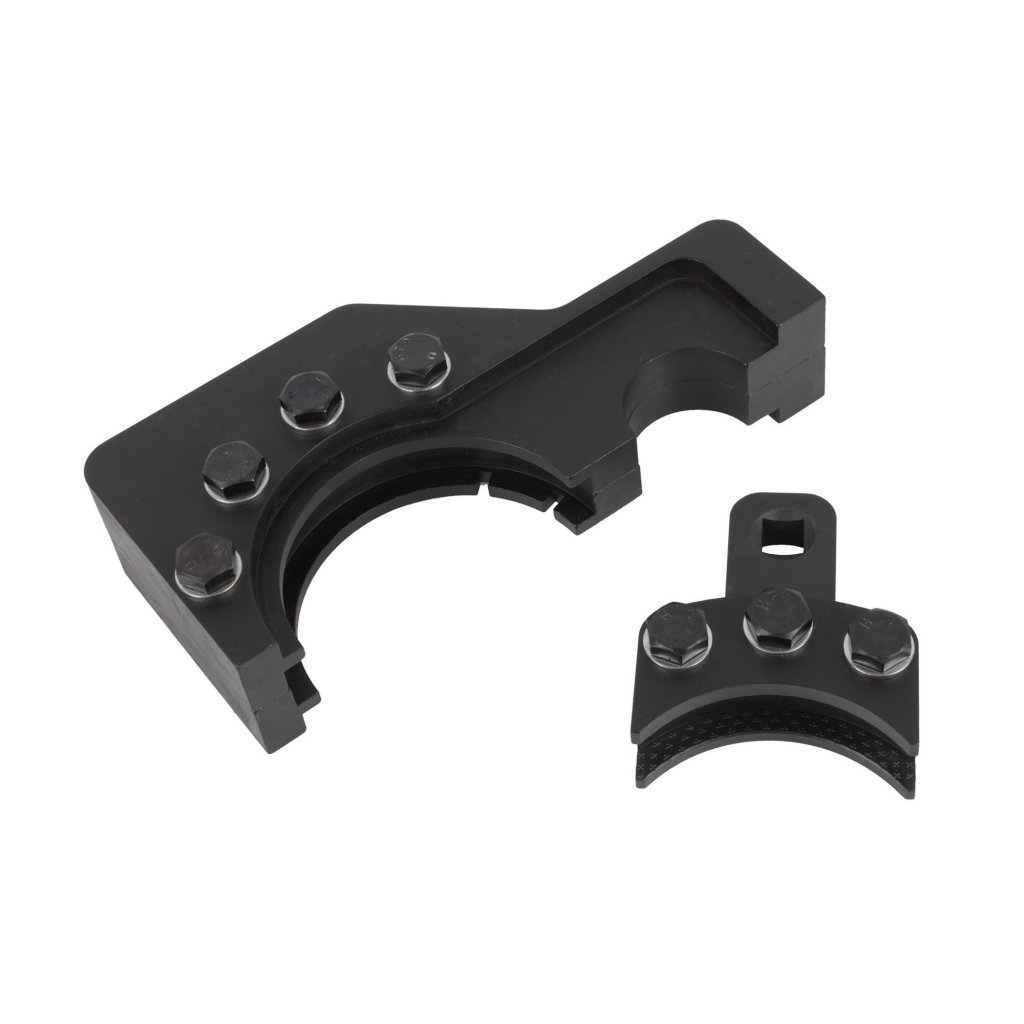

• T10199 – Spännanordning för kamaxelhjul
• T10199/1 – Kamaxelhjulklämanordning
• T10225 – Justeringsverktyg för vevaxel
• T10226 – Vevaxelfixering
• T10234 – Verktyg för excentrisk bult

Passar bland annat:

• VW T5 Transporter (2004–>)
• VW Touareg (2003–>)
• VW Phaeton (2003–>)

Med motorer: AXD, AXE, BAC, BLJ, BLK, BNZ, BPC, BPD, BPE

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
