Motorverktyg BMW N43B16 N43B20 med Kamkedja

Professionell specialverktygssats, i högkvalitativ skuminsats, för professionell och problemfri reparation av N43B16, N43B20 motorgenerationen med 1,6L och 2,0L slagvolym.

Detta omfattande set innehåller alla specialverktyg för justering av timing, balansaxeln och svänghjulslåsningen, för att lossa vevaxelns centralskruv, för automatiska växellådor.

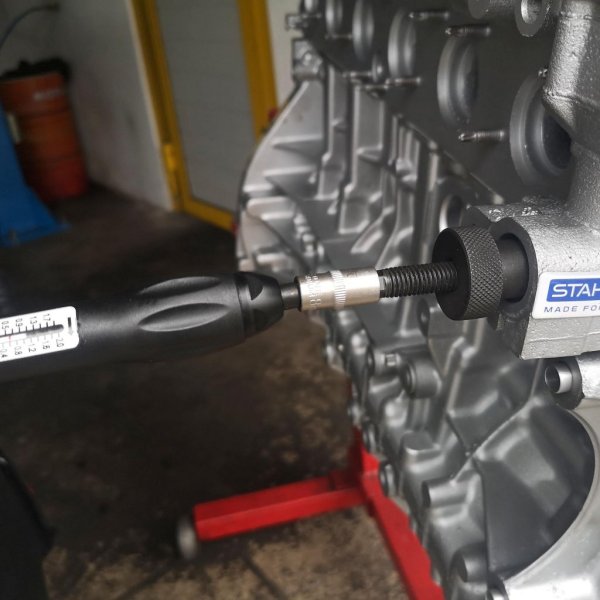

Skuminsatsen har ett urtag för förspänningsmomentnyckeln (0,6 Nm) art.nr. 106650. Denna används i många BMW-motorer och kan redan finnas tillgänglig i verkstaden.

Hänvisning:
Kontrollera låsningen av insugs- och avgaskamaxelns justeringsenhet. Vid behov måste denna låsas genom att vrida den. Om låsning inte är möjlig är korrekt justering inte möjlig och justeringsenheterna måste bytas ut.

Lämplig för följande motorkoder:
N43B16A, N43B16AA, N43B20AA, N43B20AY, N43B20KO, N43B20UO

Passar till följande fordon:
1-serien: E81, E82, E87, E88 (år 06-12)
3-serien: E90, E91, E92, E93 (år 06-12)
5-serien: E60, E61 (år 07-10)

Dina fördelar i överblick:
✔ Stahlmaxx kvalitetsverktyg
✔ precisionstillverkade specialverktyg
✔ Alla verktyg för professionell timingjustering ingår
✔ Inklusive datablad med applikationsanvisningar och uppdragstabell

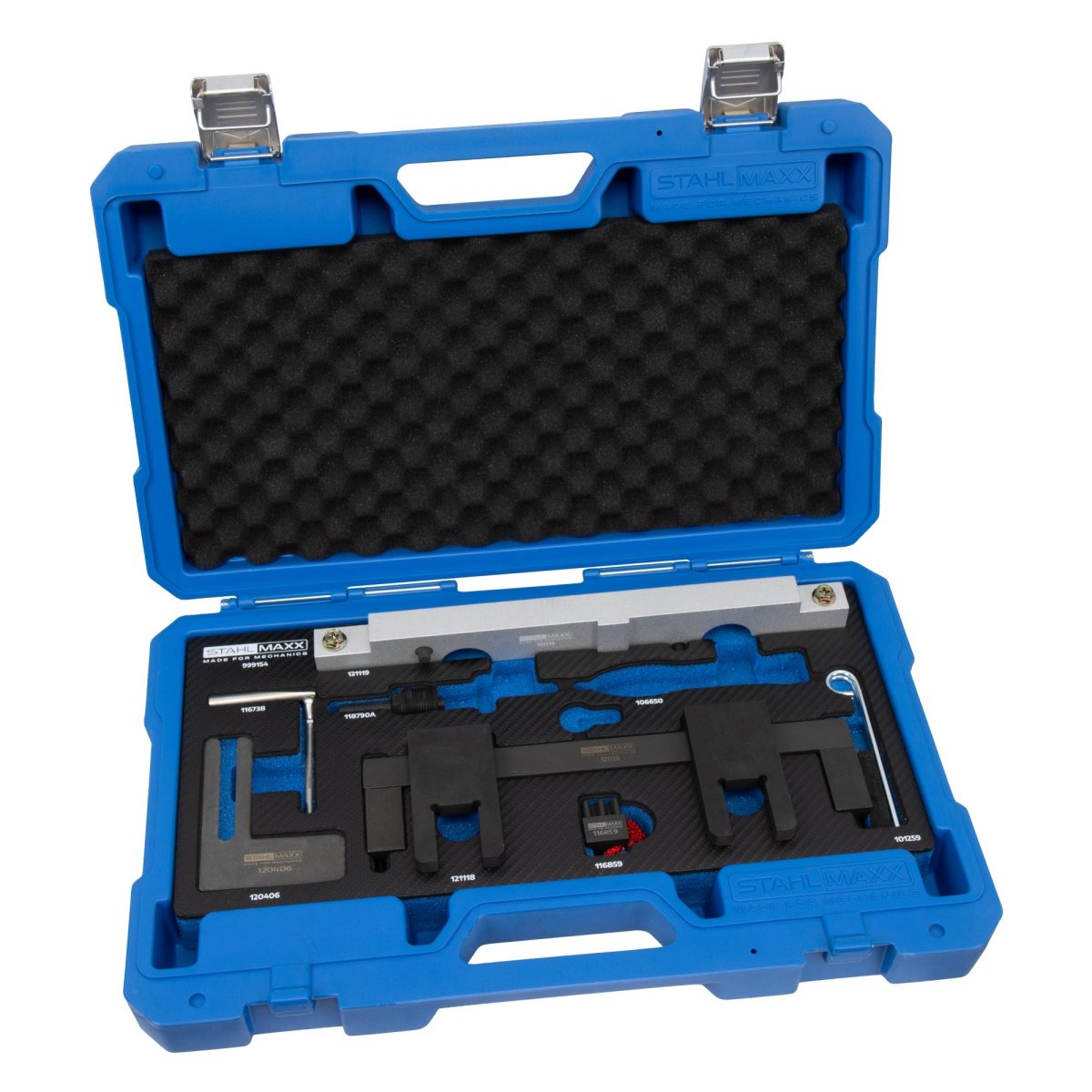

✔ Professionell förvaring i skuminsats och verkstadsväska

Tillvägagångssätt:
(Referens BMW E90 318i N43B20A-motor)
Ta bort insugningsfilterhuset med luftmassasensor
Ta bort cylinderhuvudkåpan
Ta bort drivremmen för generatorn
Ta bort vibrationsdämparen
Fäst motorn i installationsläget
Sänk framaxelstödet
Ta bort oljetråget
Ta bort båda magnetventilerna

Reparationsanmärkning:
Efter att ha lossat den centrala skruven är kedjedrevet och oljepumpens kedjehjul inte längre positivt anslutna till vevaxeln. Balansaxlarna vrider sig och behöver justeras om.

Eventuell nödvändiga åtdragningsmoment:
Centralskruv vevaxel remskiva / spjäll: 300 Nm
Bultar vevaxel remskiva/dämpare: 35 Nm
Kamaxelhjul: 20 Nm + 180 grader
Kedjespännare: 65 Nm
Oljetrågsskruvar: 30 Nm
Cylinderhuvudkåpa: M8: 15 Nm / M6: 10 Nm
Glidskenas bultar: topp 14 Nm / botten 20 Nm
Översta glidskena: 8 Nm
Låsskruvar glidskena bultar: topp 25 Nm / botten 32 Nm

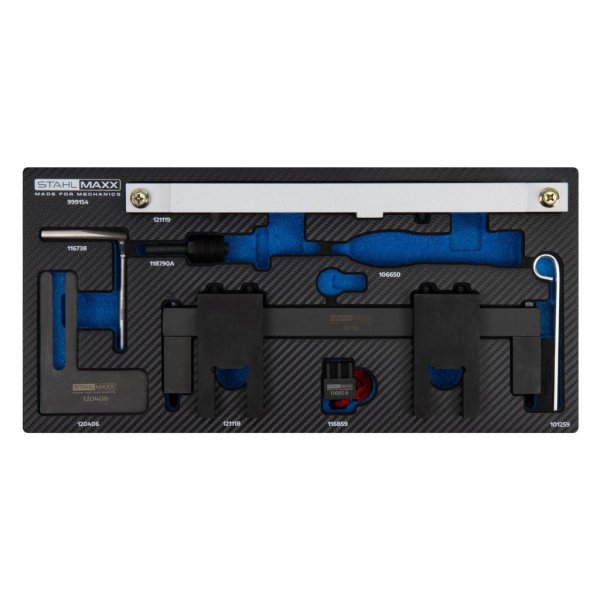

Leveransens omfattning:

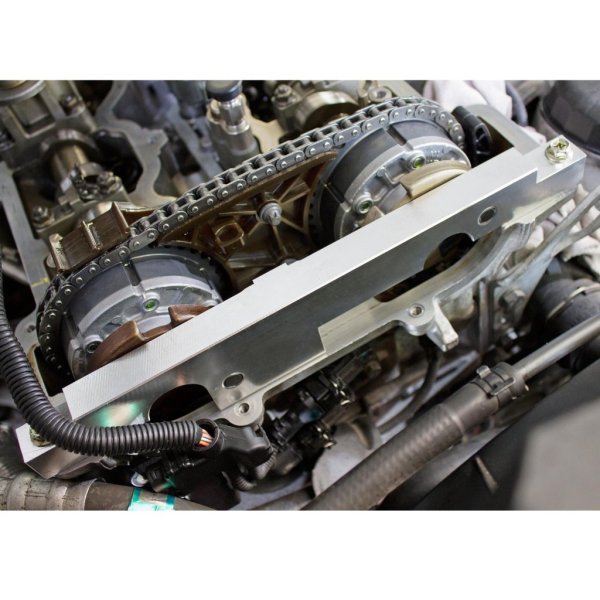

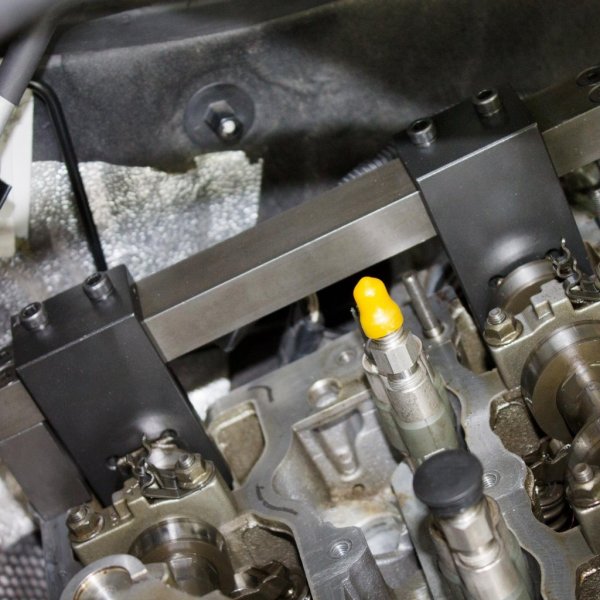

1 x Art-Nr. XX121118 Kamaxelfäste, som 118690 (inkluderar 118691, 118692, 118693)
1 x Art-Nr. XX121119 Fixeringsverktyg för kamaxelsensorhjul, som 118710 (inkluderar 118711, 118712)

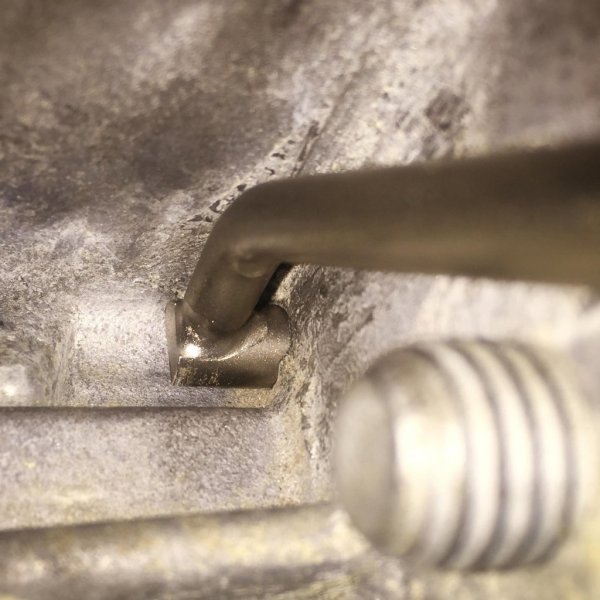

1 x Art-Nr. XX116738 Fästdorn för svänghjul, som 119190, 115120

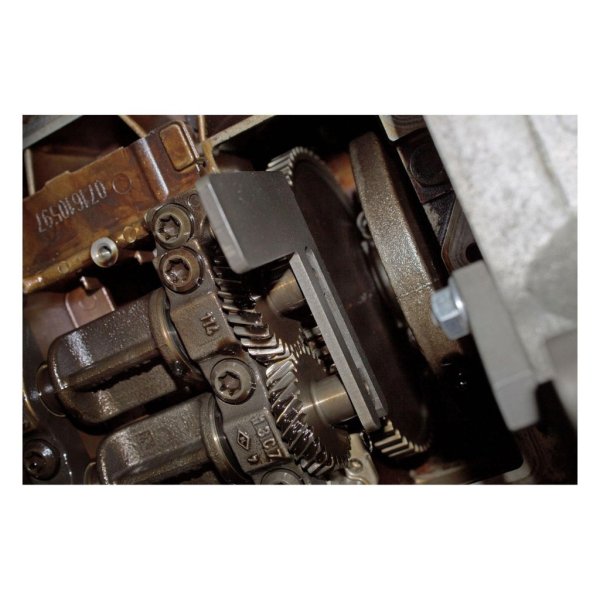

1 x Art-Nr. XX120406 Balansaxelfixering, version 3, som 118700

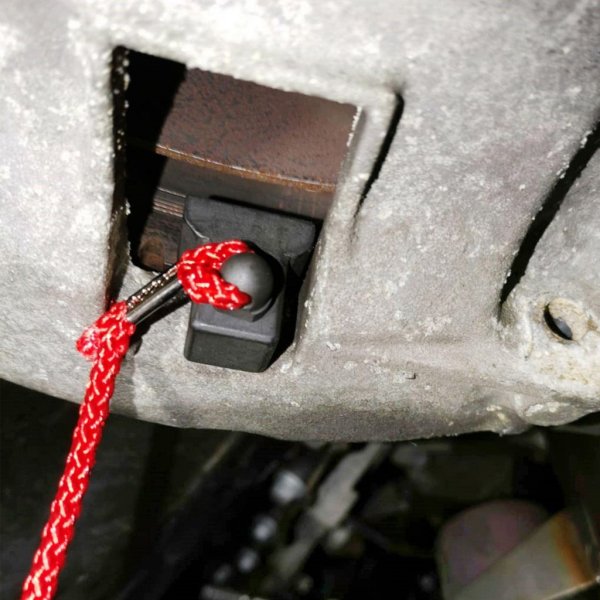

1 x Art-Nr. XX116859 Svänghjulshållarverktyg, automatisk växellåda, som 118660
1 x Art-Nr. XX118790A Förspänningsverktyg för kamkedja, som 119340

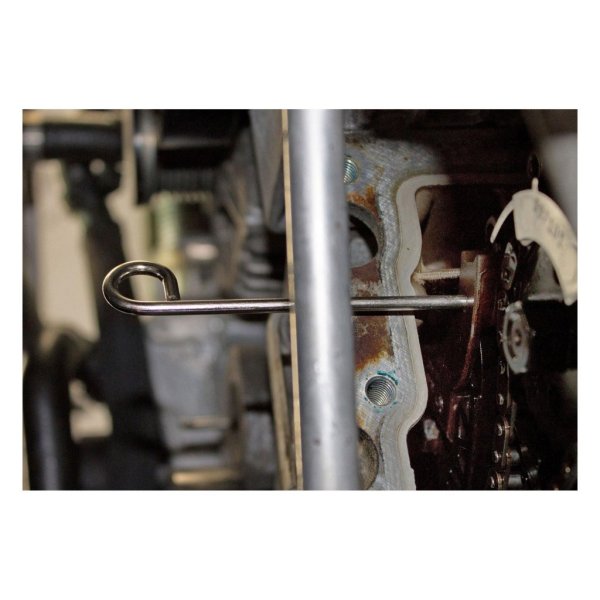

1 x Art-Nr. XX101259 Låsstift för kedjespännare, som BMW 113340

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
