Nitverktyg för Kamkedja Mercedes M254, M256, som W256589003900

Detta specialverktyg är utvecklat för att hantera den specifika konstruktionen och installationen av kamkedjan i motorgenerationerna M254 och M256 från Mercedes Benz. På grund av den unika uppbyggnaden krävs ett specialverktyg (som W256589003900 och W254589003900). Verktyget består av flera komponenter, som vi redovisar separat i leveransspecifikationen.

Observera: För att använda detta verktyg krävs vårt styrtidsverktygsset (Art.-Nr. 121604) som ett tillbehör.

Arbetsgång för byte av kamkedja (separera, dra igenom och nita):

Exempel på bilmodell: Mercedes-Benz CLS-Klass (C257) 450 EQ Boost 4Matic med motor kod M 256.930.

Förberedelser:

1. Ta bort kamaxelhuset:

   • Sätt motorn på TDC och justera kamaxlarna till grundläget.

   • Lossa de sista fyra skruvarna (på växelsidan) först när kamaxlarna är fixerade med specialverktyget.

2. Placera spännverktyget (t.ex. W256589003900) i kedjans spännremsa och fäst det vid cylinderhuvudet.

3. Tryck tillbaka spännremsan med hjälp av rändelmutter.

4. Ta bort den övre glidbanan och kedjans omledningshjul.

5. Fäst kedjehållaren (t.ex. W256589003900) och kläm kedjan.

6. Ta bort lyftarm på 6:e cylindern.

7. Täck motor och öppningar noggrant.

Steg för att separera och nita kamkedjan:

1. Separera kedjan:

   • Använd det på cylinderhuvudet monterade kamkedjans nitarverktyg för att separera kedjan (var försiktig med lösa delar!).

2. Dra igenom kedjan:

   • Anslut den nya kedjan till den gamla och släpp på kedjehållaren.

   • Använd TDC-inställningsverktyget för att vrida vevaxeln och hjälp av en andra mekaniker för att dra igenom kedjan.

3. Nita kedjan:

   • Använd det på cylinderhuvudet monterade kamkedjans nitarverktyg för att nita kedjan.

Rekommenderade åtdragningsmoment:

• Kamaxelhuset: 1 Nm, därefter 6 Nm, ytterligare 6 Nm och slutligen +90 grader.

• Omledningshjul för kamkedja: 57 Nm.

• Lagerbult för övre glidbana: 20 Nm.

Kompatibel med följande motorer:

• Mercedes Benz M254, M256

Används som Mercedes Benz:

• W254589003900 / 254 589 00 39 00

• W256589003900 / 256 589 00 39 00

Produktöversikt:

✔ Högkvalitativt stålmaxx-specialverktyg
✔ Efterliknar OE-verktyg (Original Equipment)
✔ Professionell användning enligt tillverkarens specifikationer

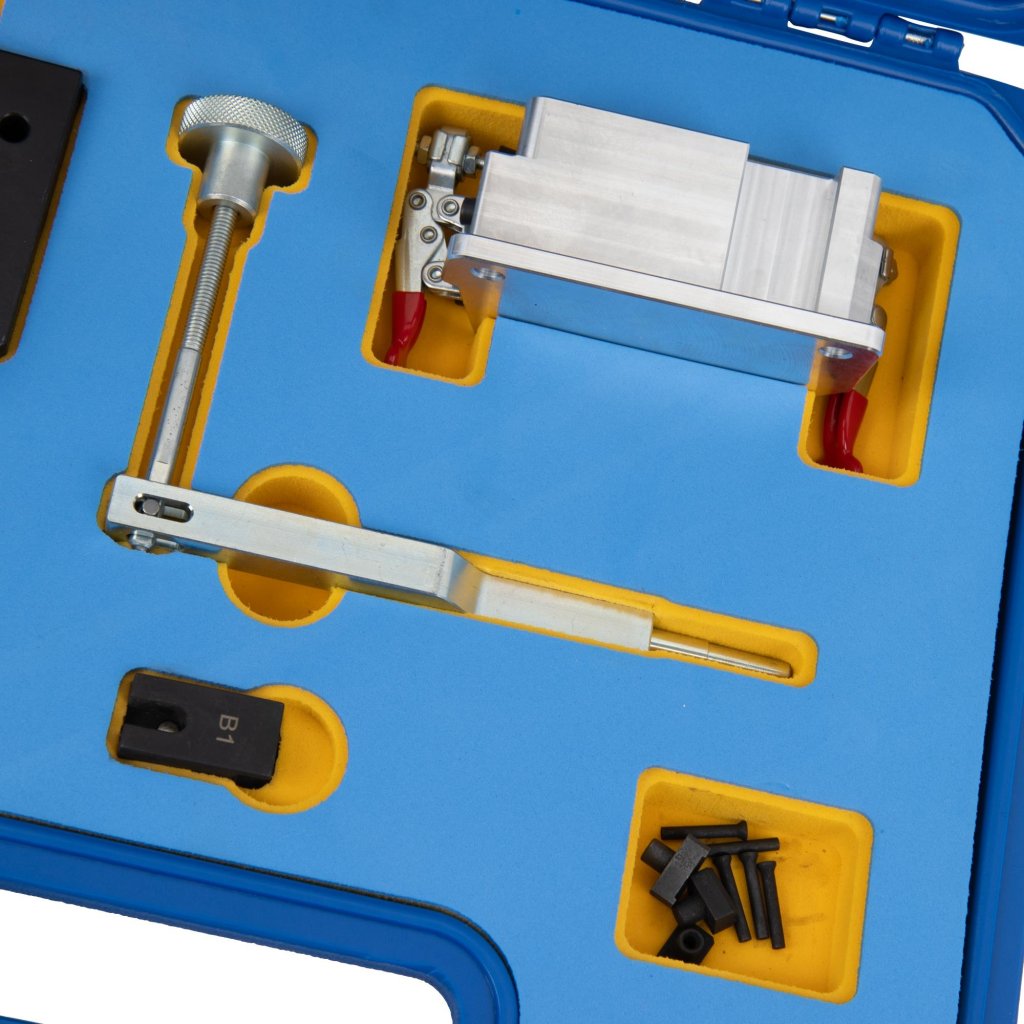

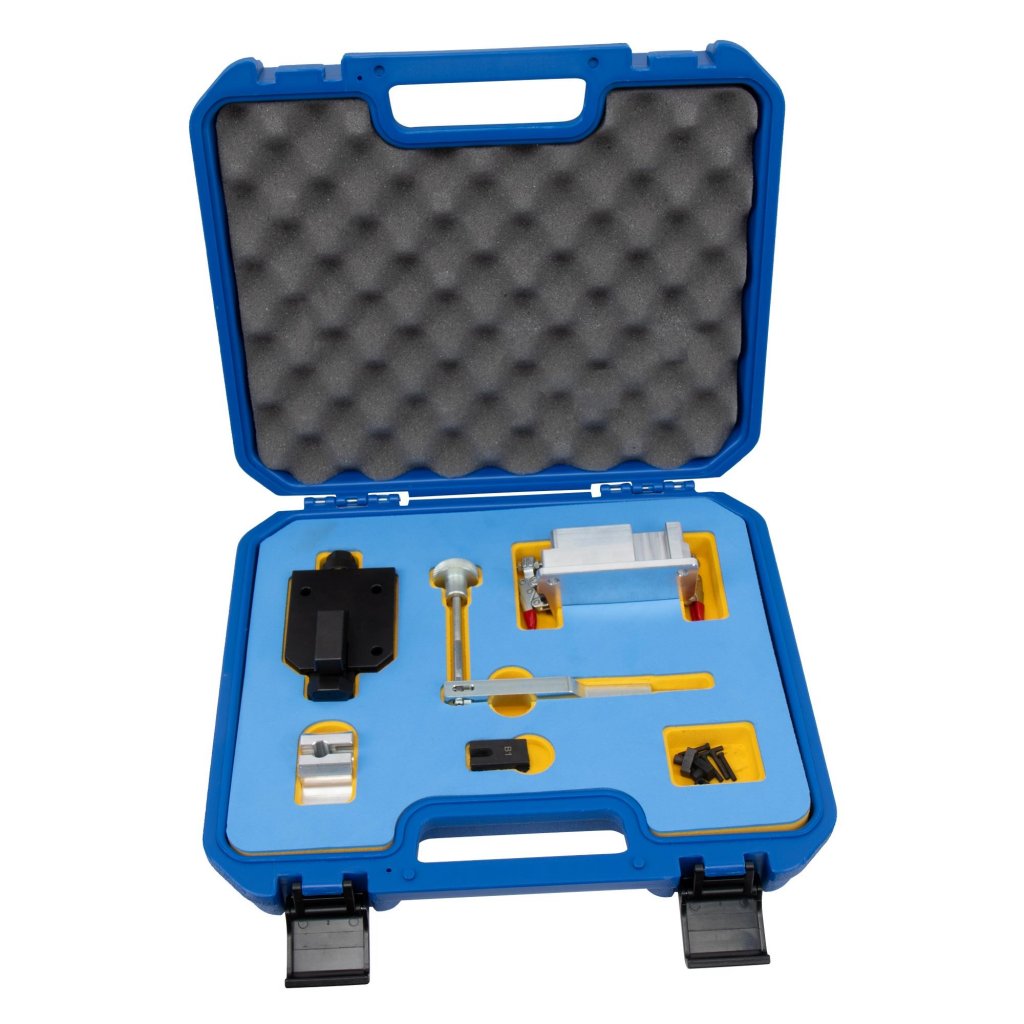

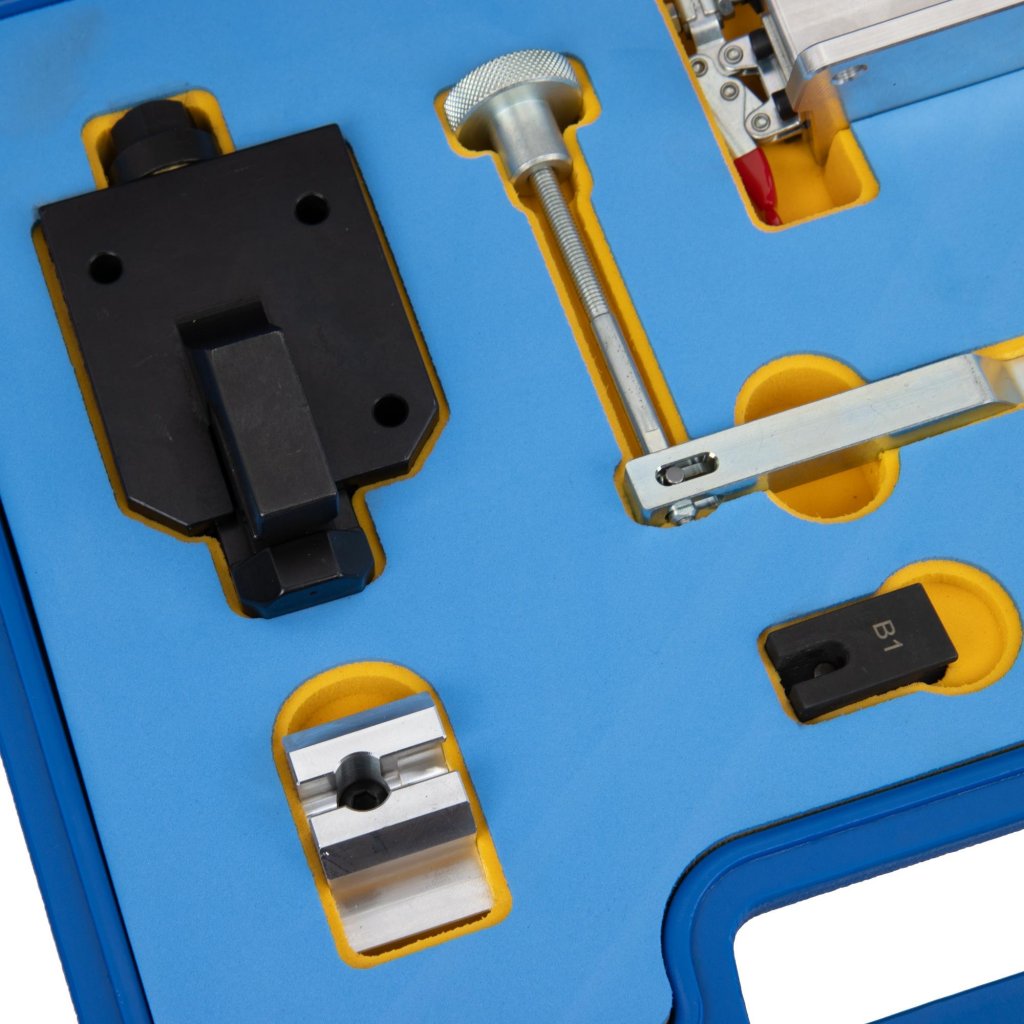

Leveransinnehåll:

• 1 x Nitar- och pressverktyg OM254, OM256 som Mercedes W256589003900, inklusive:

  • Spännremsåterställningsverktyg

  • Styrkedjehållare

  • Nitarverktyg med adapter och 3 insatser

• 1 x Adapter för att separera kamkedjan, för Mercedes OM254-motor, som W254589003900

Originalnummer är endast för jämförelseändamål, dessa är inte originalverktyg!
