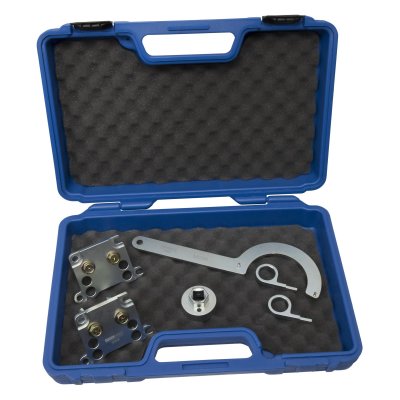

Motorinställningssats Mercedes M254 / M256

Med detta omfattande verktygssortiment för inställning av kamaxeltiderna blir det problemfritt att reparera motorgenerationen M256 från Mercedes-Benz vid byte av kamkedja eller motorreparation. Sortimentet inkluderar alla viktiga verktyg för korrekt grundinställning av justerare, kamaxlar, kamkedja och vevaxel.

Lämplig för följande motorer med motorkoder:
M254 och M256 med motorkoder: M 254.915, M 254.920, M 256.930

Hänvisningar:
Ventiltågets timingkedja och växlar är placerade på baksidan av motorn.
För att kontrollera tidtagningen behöver endast vevaxelns remskiva och kamaxelsensorn demonteras. Efter att ha placerat Kamaxel positioneringsverktyget och plastadaptern i sensorhålet kan markeringen på kamaxeln kontrolleras med visningsspåret.
Om kontrolltiderna inte är korrekta måste det övre kontrollhusets lock och den 2-delade kamaxel-justeraren tas bort. Vrid och lås den tvådelade kamaxel-justeraren med förspänningsspaken innan du lossar.
Oljekontrollventilen på det tvådelade avgaskamaxeldrevet har en vänstergänga, insugningssidan har en normal gänga.

Eventuellt nödvändiga åtdragningsmoment:
Vevaxelskiva/dämpningsbultar: 50 Nm + 180 grader
Kamaxeldrev (oljning): 125 ± 5 Nm
Kedjespännare: 80 Nm
Spänn- och glidskenor: 25 Nm
Cylinderhuvudkåpa (från insidan till utsidan): 6 Nm, 6 Nm, + 90 grader
Kamaxellägesgivare: 8 Nm

Leveransens omfattning:

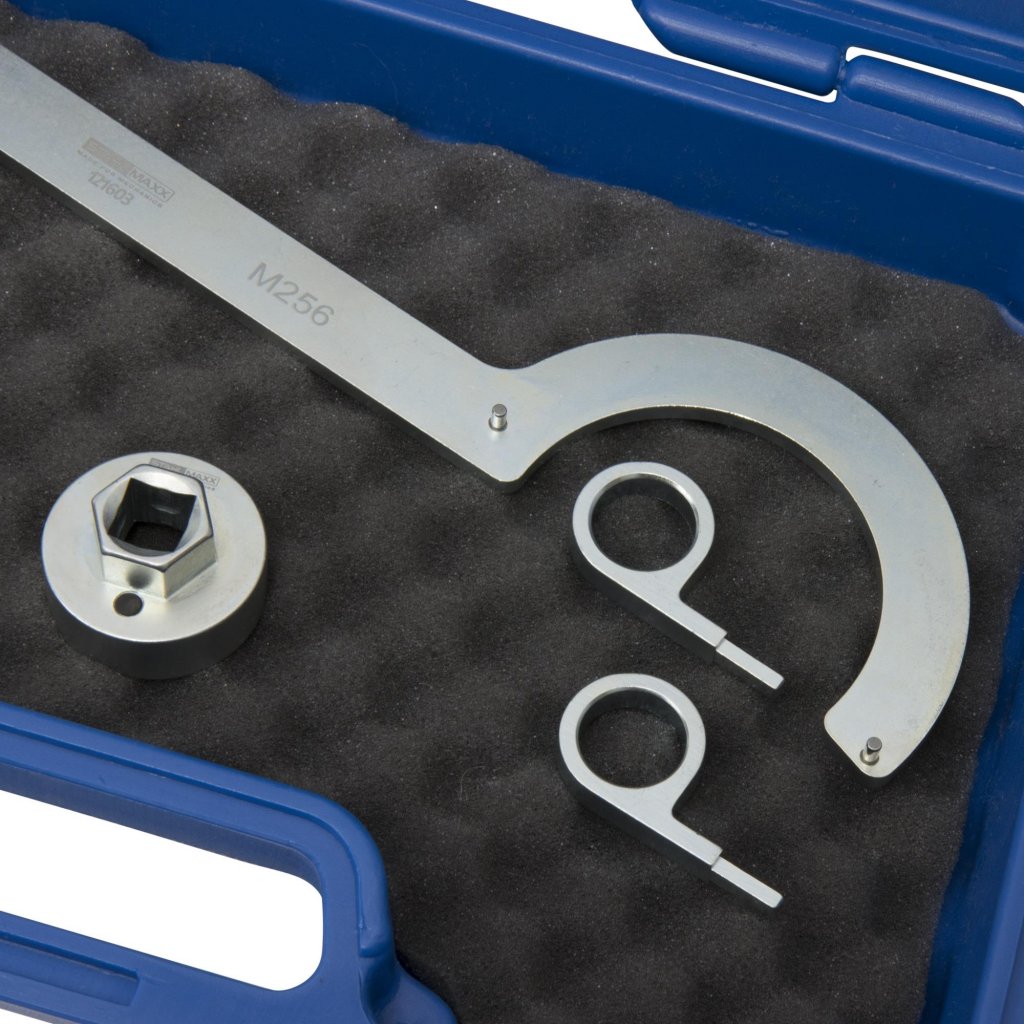

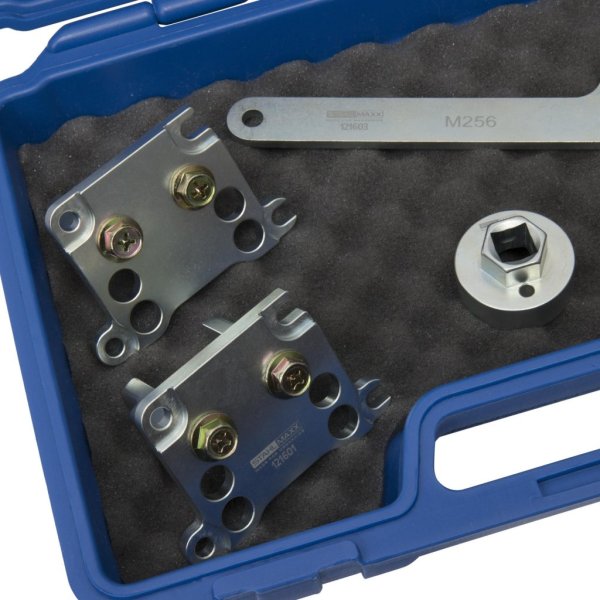

XX121601 Fästanordningar M254, M256 för kamaxlar, som 256589002300
XX121602 Special hylsnyckel för M139, M176, M177, M178, M254, M256 för att vrida och hålla kvar kamaxeln, som 177589010900
XX121603 Monteringsverktyg kamaxeljustering M139, M254, M256, som 256589023100

Rekommenderade extra verktyg (ingår ej i leveransen):
256589003900 Mercedes nitverktyg för kamkedja för M254.9 och M256 motorer
256589033100 Monteringsverktyg för demontering och montering av Camtronic-kamaxeln
