Specialverktyg för 2,9l, 3,0l och 4,0l TFSI EA825, EA839 motorer för VAG & Porsche

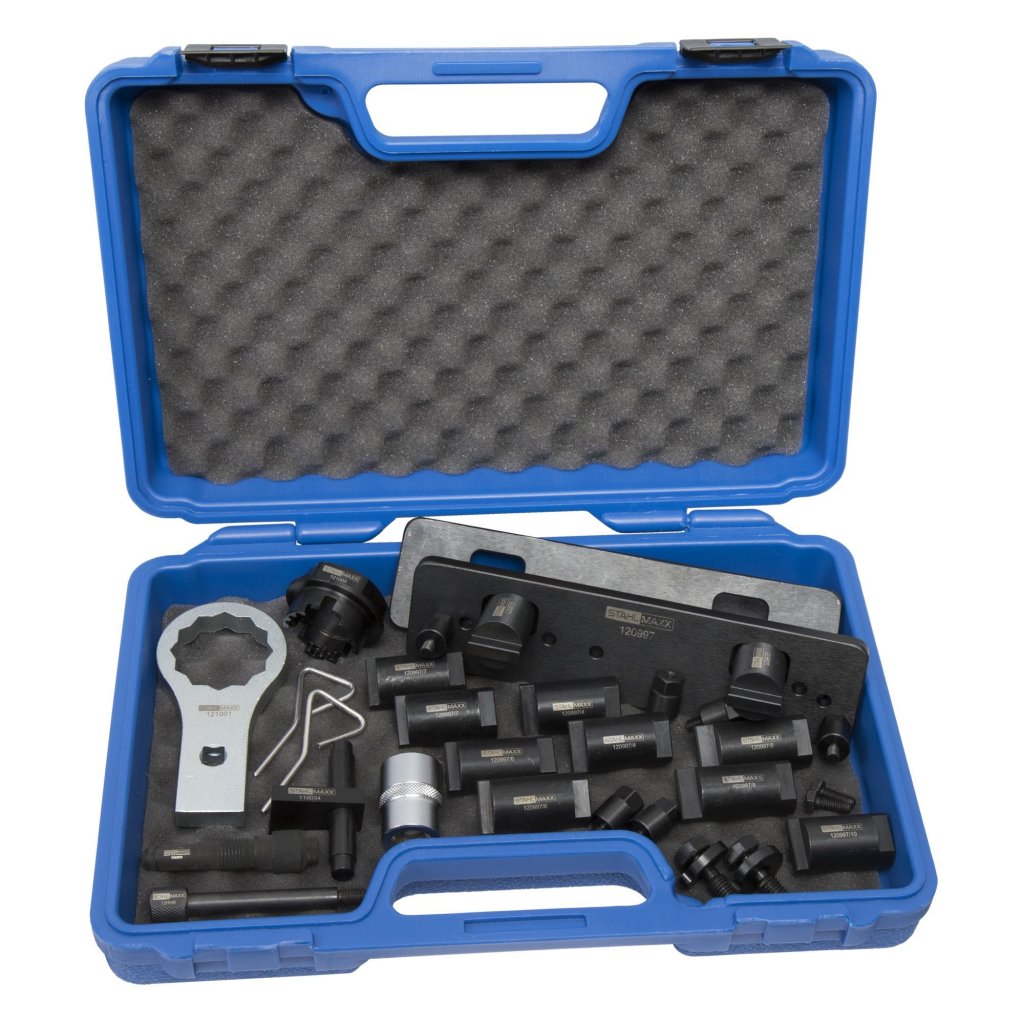

Motorinställningssats för 2,9l, 3,0l och 4,0l TFSI EA825, EA839-motorer för VAG och Porsche

Denna verktygssats innehåller alla nödvändiga verktyg för professionellt arbete med kamkedja och kamaxeldrivning. Kamaxelinställningsverktyget har flera borrhål, och rätt användning bör alltid kontrolleras i reparationshandboken.

Tips:
För att förbättra användningen med vanliga verkstadsverktyg har vi gjort motstödet användbart som en momentadapter för att förspänna kamaxeljusteraren. Observera längdförändringen på momentnyckeln och hur detta påverkar beräkningen av ersättningsvärdet för de OE-specifierade 30 Nm. (Från greppets mittpunkt till fyrkantsfästets mittpunkt, till greppets mittpunkt till nyckelviddens mittpunkt). Slutåtdragningen på 35 grader förblir oförändrad enligt reparationshandboken.

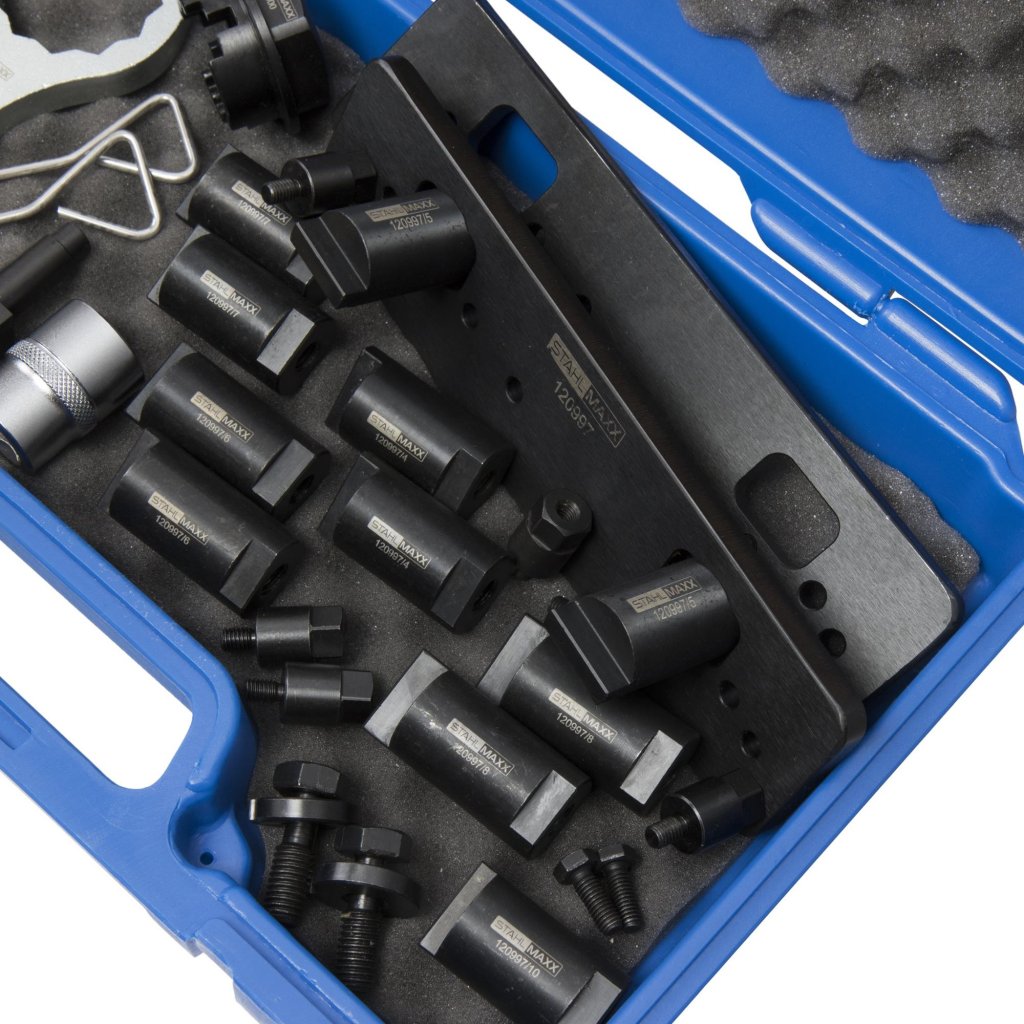

Kamaxeladaptrarna är lasergraverade med OE-verktygs artikelnummer, vilket gör det enkelt att identifiera rätt adapterpar.

Noteringar:

• De verktyg som används enligt reparationsanvisningarna (t.ex. T40314 och T40263) kan ersättas med en 1/2-tums spärrnyckel.
• Markeringarna på kamaxeljusterarna måste vara 180 grader förskjutna i förhållande till motsvarande utsprång på kamaxelhuset. Om nödvändigt, vrid vevaxeln ett varv till.
• För "ÖD"-borrningens tätningsskruv finns två olika utföranden:
• Utförande A: Rengör tätningsskruven, använd en ny O-ring och dra åt med 25 Nm.
• Utförande B: Byt ut tätningsskruven efter demontering och dra åt med 40 Nm.

Detta inställningsverktyg är tillverkat med hög precision, vilket eliminerar behovet av justering efter motorinstallation.

Kompatibla motorkoder:
CSZA, CSZB, CWGD, CWWB, CXYA, CZSE, DCAB, DCBD, DCBE, DCUA, DCUE, DECA, DGPA, DGPC, DGR, DGRB, DGRC, DHUB, DJPB, DLZA, DLZB, MCS.ZA, MCX.TA, MDC.AB, MDC.BE, MDC.UA, MDG.PA

Passar följande fordon:

• Audi: A4 B9, A5, A6 C8, A7 Sportback, A8 D5, Q5, Q7, Q8
• Bentley: Bentayga 3.0
• VW: Touareg (CR7) 3.0 TSI
• Porsche: Panamera (971), Macan (95B), Cayenne (9YA, 9YB)
• Lamborghini: Urus 4.0

Rekommenderade åtdragningsmoment (baserat på Audi A7 DLZA):

• Kamaxelhjul förspänning: 30 Nm (moturs)
• Kamaxelhjul: 30 Nm (+35 grader vid slutdragning)
• Kedjespännare: 9 Nm
• Kedjespännarens styrskena: 23 Nm
• Kedjestyrskena (vänster sida): 9 Nm
• Kedjestyrskena (höger sida): 5 Nm (+45 grader)
• Kåpa för kedjedrivning (övre del): 9 Nm
• Kåpa för kedjedrivning (nedre del*):
• *Övre skruvar: 3 Nm, därefter 8 Nm (+90 grader)
• *Mitten och nedre skruvar: 3 Nm, därefter +90 grader
• Drivskiva: 60 Nm (+9 grader)

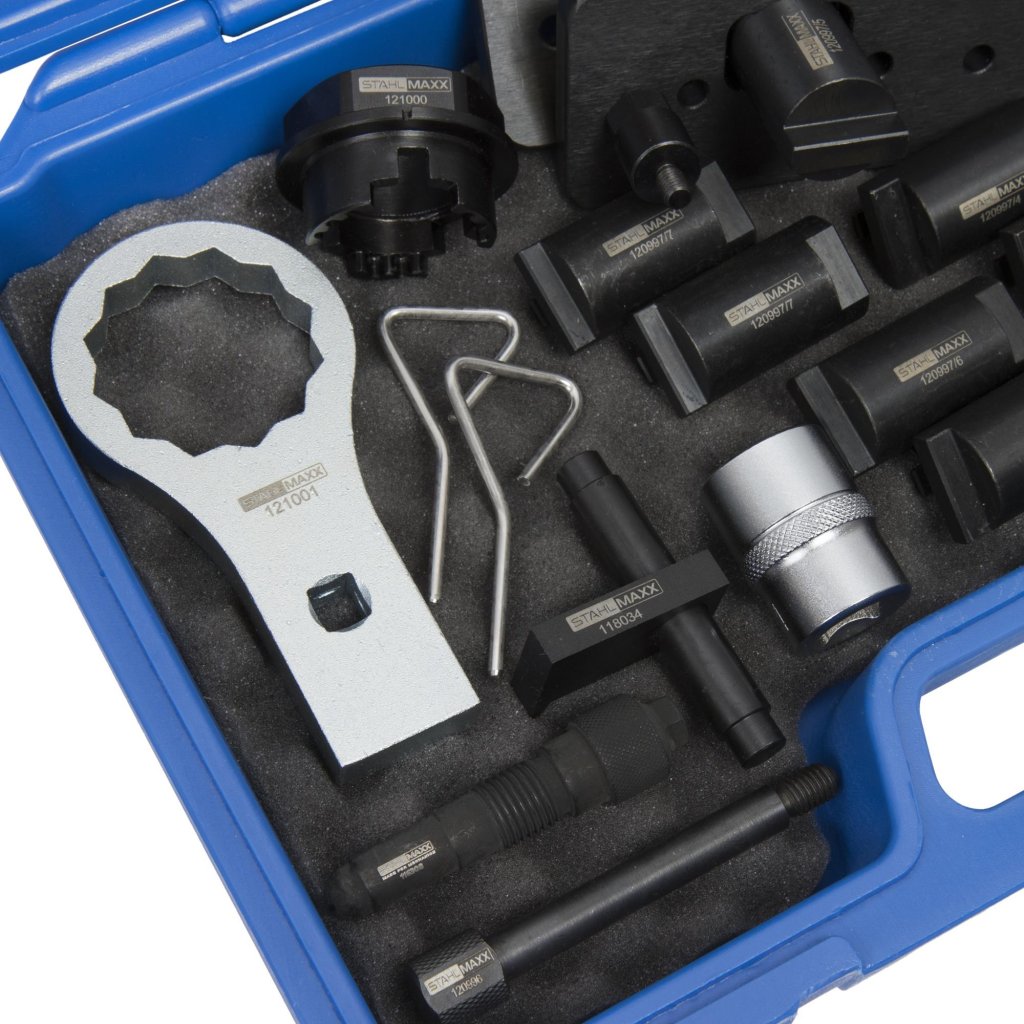

Leveransomfattning:
1 x Motstöd för svänghjul (som VAG 10-201)
1 x Fixeringsskruv för vevaxel (som VAG T40069)
2 x Låsstift för kedjespännare (som T03006)
1 x Hylsinsats E24 1/2” för kamaxeljusterare (som T90000)
1 x Motstöd för kamaxeljusterare (som T90001/T90002)
1 x Momentadapter för kamaxeljusterare (som T90002)
1 x Fixeringsdorn för vevaxel remskiva (som T40264/3)
1 x Fixeringsverktyg för kamaxel (som T40331)
