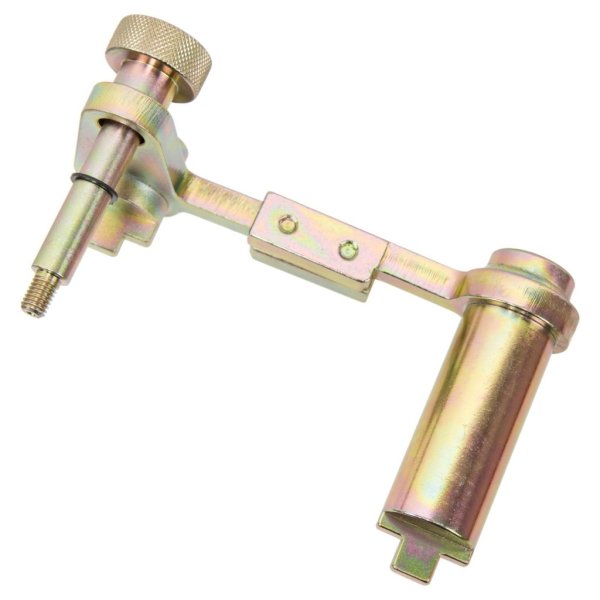

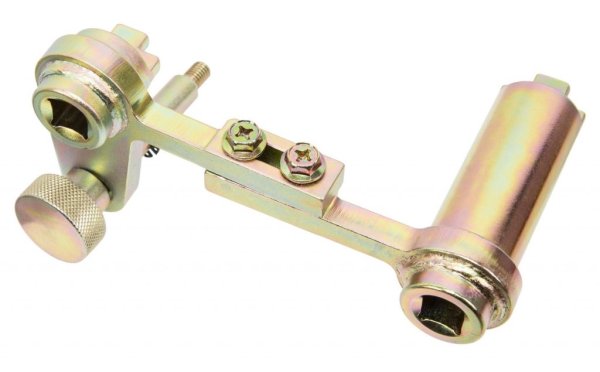

Kamaxelverktyg som Volvo 9997490

Detta specialverktyg måste användas när du lossar kamaxeljusteringarna eller kamaxlarna på motorgenerationen B4154, B4204.
Verktyget sätts in i inställningsskårorna på kamaxlarna på transmissionssidan, med vakuumpumpen borttagen, och fästs vid ventilkåpan med en hållarbult.

Lämplig för följande motorkoder:

• B4154: B4154T2, B4154T3, B4154T4, B4154T5, B4154T6
• B4204: B4204T9, B4204T10, B4204T11, B4204T12, B4204T14, B4204T15, B4204T17, B4204T18, B4204T19, B4204T040, B4204T040, B424T, B424T, B424T, B424T, B424T, B424T, B4204T17 204T27, B4204T28, B4204T29, B4204T31, B4204T32, B4204T33, B4204T34, B4204T35, B4204T36, B4204T37, B4204T38 , B4204T39, B4204T41, B4204T43, B4204T44, B4204T45, B4204T46, B4204T47, B4204T48, B4204T49, B4204T50

Passar till följande fordon:
S60 (11-18), S60 (19-), S60 Cross Country, S60L, S80 (07-), S90 (17-), S90L, V40 (13-), V40 Cross Country, V60 (10-), V60 Cross Country (10-), V70 (08-), V90 (17-), V90 Cross Country, XC40, XC60 (-17), XC60 (18-), XC70 (08-), XC90 (16-)

OE-Jämförelsenummer:
999 7490 / 9997490

Verktyget finns även i följande verktygssats:
Art-Nr. XX121130 Specialverktyg för Volvo 2.0L B4154 / B4204 / D4204

Användning:
Med verktygen installerade (skruvarna på justerfästet lossade) spänns kamremmen först med en insexnyckel på justeringsmärket på spännrullen. Först då dras de 4 skruvarna på kamaxeljusteringsfixeringen med 25 Nm och de centrala skruvarna på justeraren själv dras åt med 120 Nm.
Efter att ha vridit den två gånger (verktyg borttagna), kontrollera remspänningen på spännrullen och montera justerskruvarna med 15 Nm.

OBS: De centrala skruvarna på kamaxeljusteringarna får endast användas med hållarverktyget Art-Nr. XX121126 kan lösas. Om hjulen inte stöds kan skador på kamaxlarna uppstå.

Eventuella åtdragningsmoment som krävs:
(observera alltid den specifika tillverkarens instruktioner)

B4204T11:
Kamaxeljustering centralskruv: 120 Nm
Kamremsspänningsrulle: 24 Nm
Lock av kamaxel-justerare: 15 Nm

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
