Mothållare vibrationsdämpare f. Volvo 2.0L

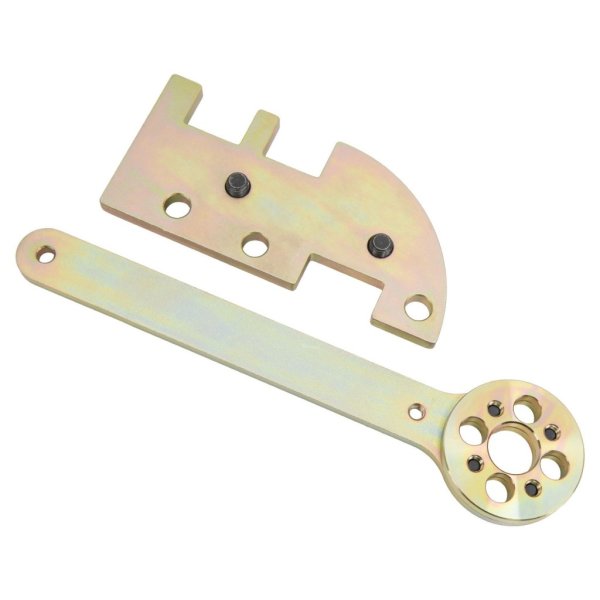

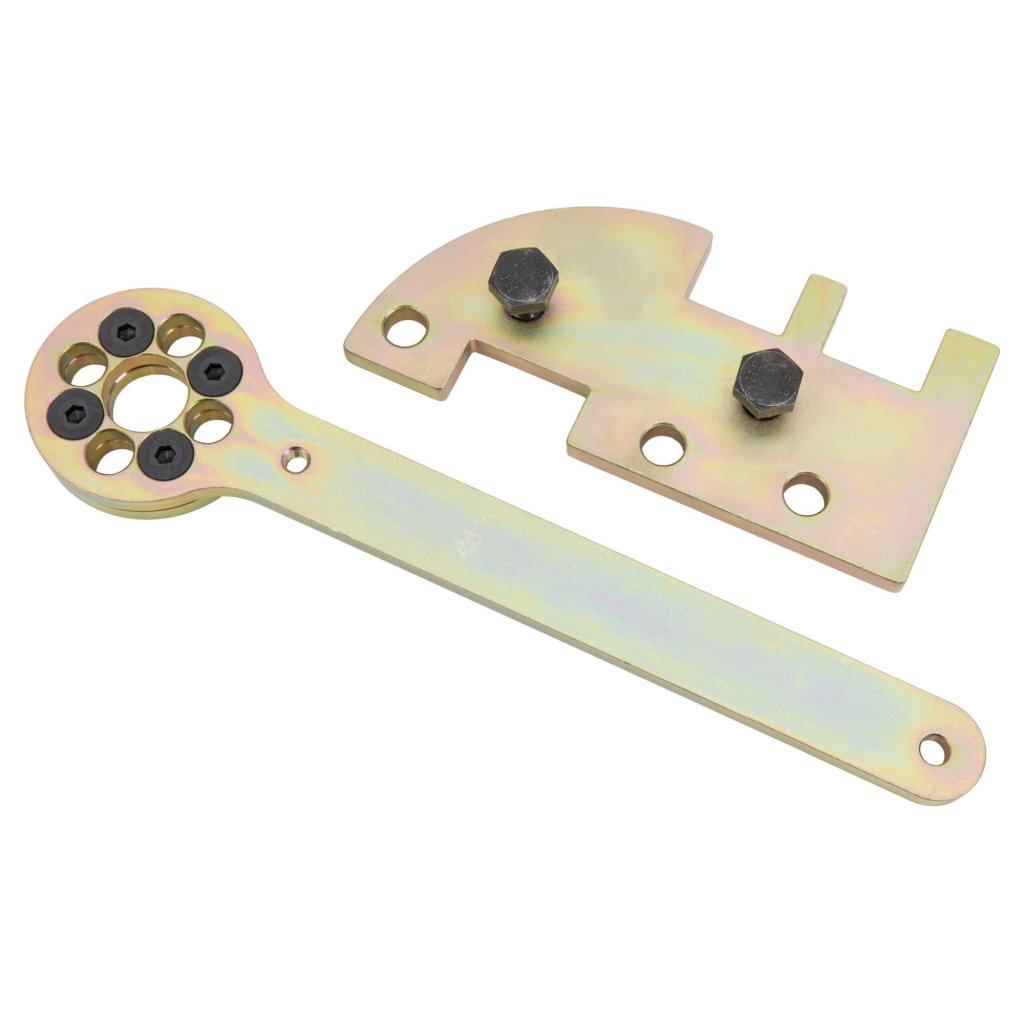

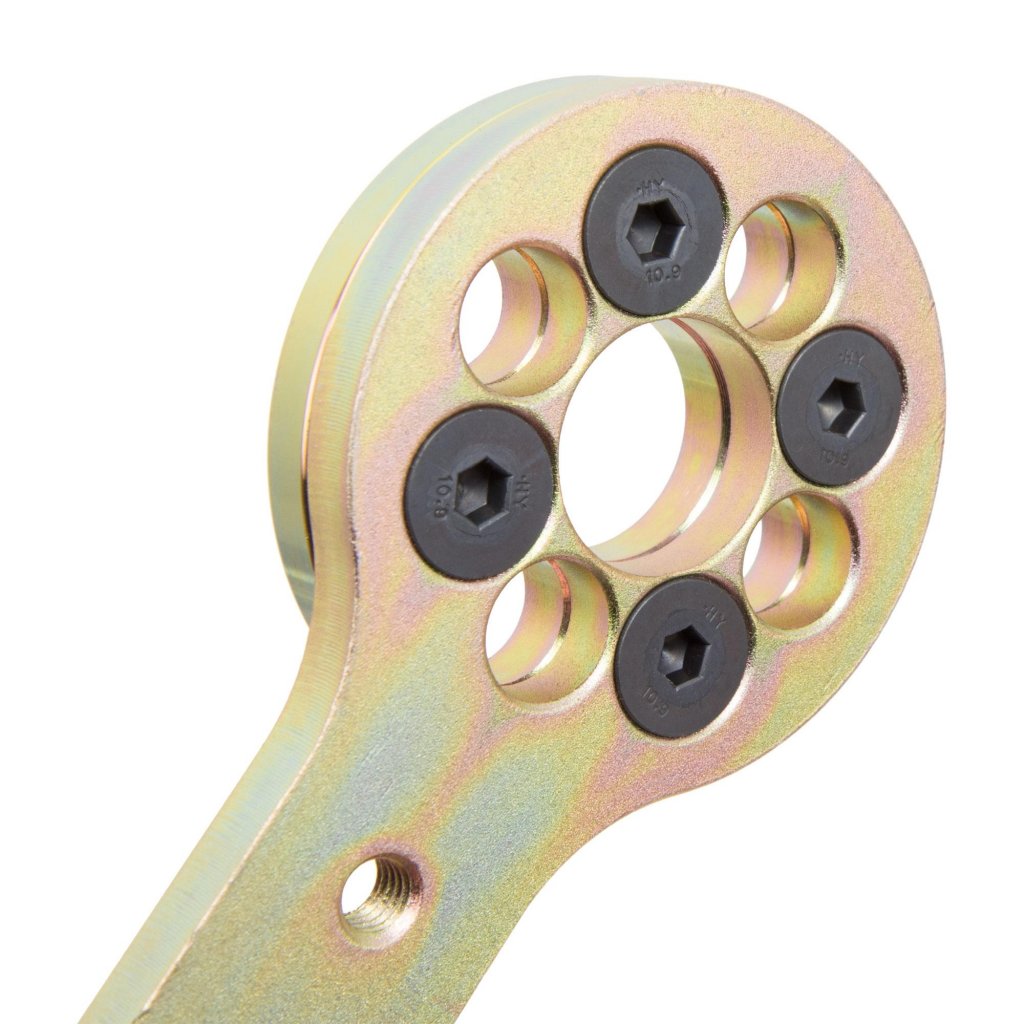

Vid byte av kamremmen på motorerna B4154, B4204 och D4204 är det nödvändigt att lossa vevaxelns centralskruv. Detta är lätt möjligt med detta specialverktyg, som består av en mothållare för vevaxeln och adapterplattan för motorns lagerkonsol. Mothållaren skruvas fast på vevaxelns remskiva med 4 fästskruvar och adapterplattan fästs på fästbanan. Enligt tillverkaren finns det två olika procedurer för att hålla den, beroende på reparationen.

Variant 1:

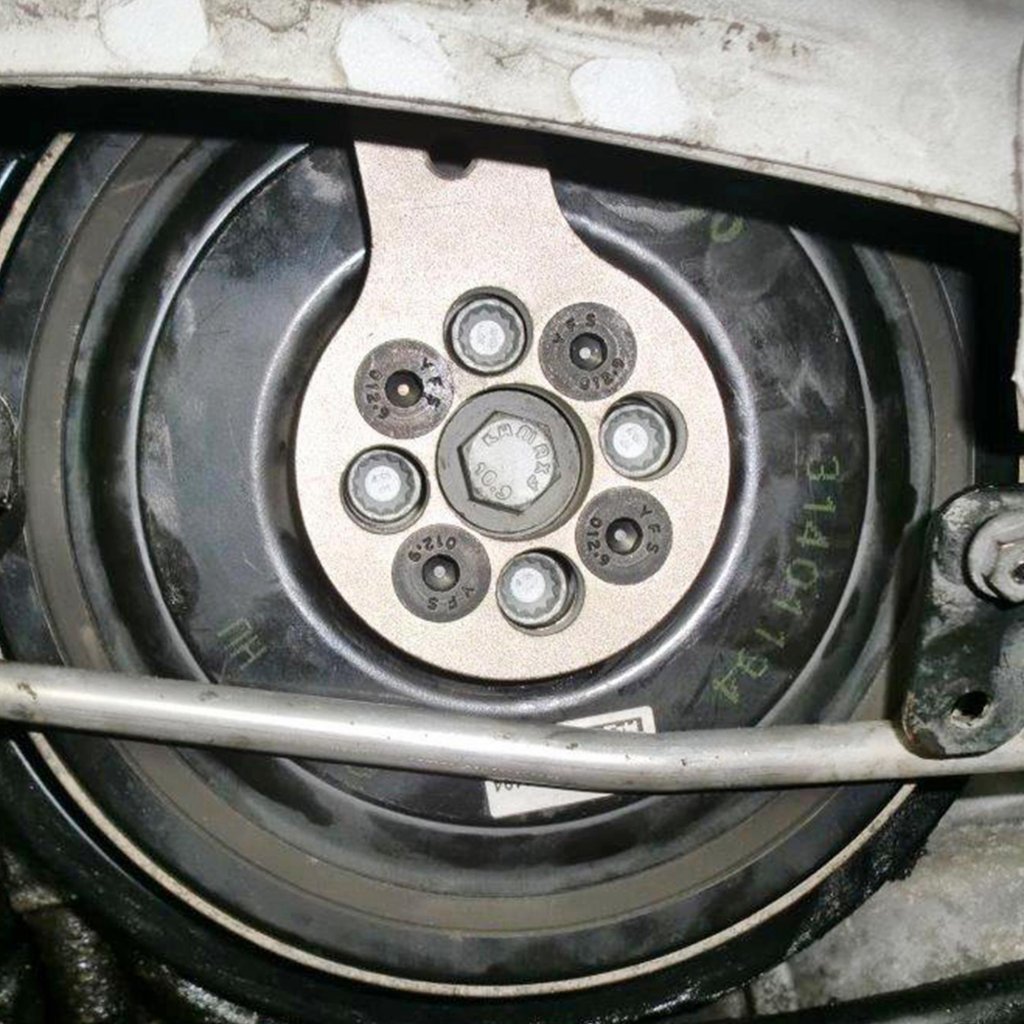

Om endast vibrationsdämparen behöver bytas, placeras mothållaren vertikalt nedåt och hålls manuellt.
Variant 2:

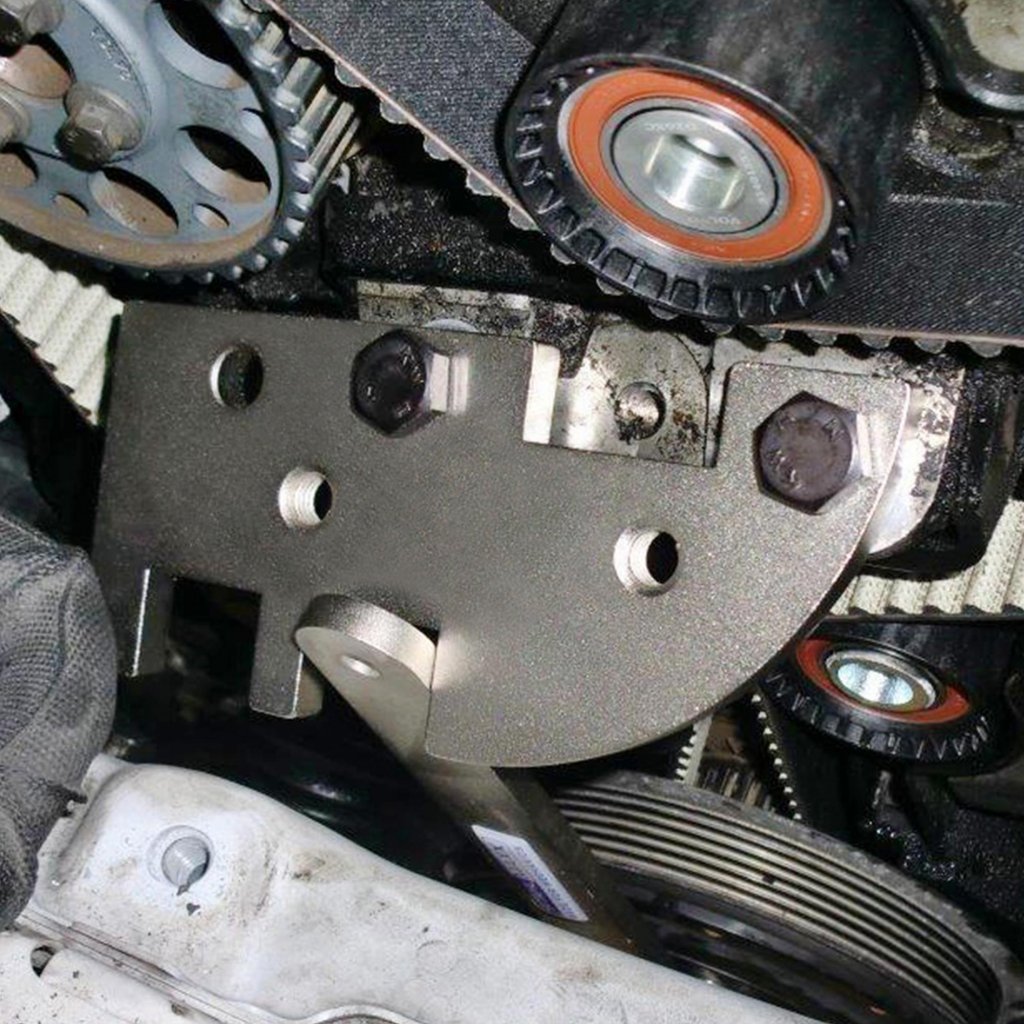

Om motorfästet ska demonteras, t.ex. vid byte av kamrem, skruvas fästplattan på fäststången och mothållaren sätts in i det avsedda urtaget. Detta blockerar vevaxeln.

Lämplig för följande motorkoder:
Motorvariant: T2, T3, T4, T5, D2, D3, D4, D5

• B4154: B4154T2, B4154T3, B4154T4, B4154T5, B4154T6
• B4204: B4204T5, B4204T9, B4204T10, B4204T11, B4204T12, B4204T14, B4204T15, B4204T17, B4204T18, B4204T149, B4204T49, B404T, B420, B402, B420, B420, B420, 04T26, B4204T27, B4204T28, B4204T29, B4204T31, B4204T32, B4204T33, B4204T34, B4204T35, B4204T36, B4204T37 , B4204T38, B4204T39, B4204T41, B4204T43, B4204T44, B4204T45, B4204T46, B4204T47, B4204T48, B4204T49, B4204T
• D4204: D4204T4, D4204T5, D4204T6, D4204T7, D4204T8, D4204T9, D4204T11, D4204T12, D4204T13, D4204T14, D420424T, D420424T, D420424T, D420424T, T

Passar till följande fordon:
S60 (11-18), S60 (19-), S60 Cross Country, S60L, S80 (07-), S90 (17-), S90L, V40 (13-), V40 Cross Country, V60 (10-), V60 Cross Country (10-), V70 (08-), V90 (17-), V90 Cross Country, XC40, XC60 (-17), XC60 (18-), XC70 (08-), XC90 (16-), Polestar

OE-Jämförelsenummer:
999 7495 / 9997495

Vid behov krävs åtdragningsmoment:
(observera alltid den specifika tillverkarens instruktioner)

D4204T14:
Vevaxelskiva (yttre skruvar) 25 Nm + 90° grader
Vevaxelskiva (mittskruv) 110 Nm + 90° grader
Kugghuskåpa 10 Nm
Kamremsremskiva (överst) 65 Nm
Kamremsavböjningsskiva (botten), nedre skruv 24 Nm, båda övre 30 Nm
Kamremsspänningsrulle 20 Nm + 45° grader
Högtryckspumphjul (yttre skruvar) 10 Nm, innermutter 85 Nm

B4204T11 / B4204T15 / D4204T5 (olika):
Vevaxelskiva (yttre skruvar) 35 Nm + 50° grader
Vevaxelskiva (mittskruv) 30 Nm + 180° grader

Rekommenderade extra verktyg (ingår ej):
Art-Nr. XX-KT10032 Stift för högtryckspump
Art-Nr. XX121126 Justeringsverktyg för kamaxeljustering, som Volvo 999 7497 / 9997497
Art-Nr. XX121127 Kamaxeljusteringsverktyg, som Volvo 999 7490 / 9997490
Art-Nr. XX121128 Avdragare för vevaxeldrev B3154, B4154, B4204, D4204, . som 9997493
Art-Nr. XX121129 Monteringsanläggning axeltätningsring kamaxel framsida, som Volvo 999 7496 / 9997496

Finns även i verktygssats:
Art-Nr. XX121130 Motorinställningssats för Volvo 2.0L B4154 / B4204 / D4204

OBS:
Denna serie av motorer har en diamantbesatt friktions/underläggs-skiva under vibrationsdämparen till kuggremshjulet. För att förhindra att centralskruven lossnar av sig själv bör den alltid bytas ut.

Originalnummer är endast för jämförelseändamål. Dessa är inte originalverktyg!
