Motorinställningsverktyg för Ford, Mazda, Volvo 1.6/2.0 T4/T5

Specialverktygssats för motorinställning på B4204-motorserien av T4/T5-generationen. Dessa motorer är kamkedjedrivna och, på grund av bristen på markeringar, kräver dessa inställningsverktyg.

Ventilkåpan måste tas bort för kamaxelmallen. Kamaxeljusteringarna behöver inte lossas bara för att byta kamkedja. Var uppmärksam på friktionsskivorna på vevaxelns drev - båda dreven har en friktionsskiva före och efter dem. Enligt tillverkaren bör även dessa förnyas. Vid monteringen måste vibrationsdämparen riktas in mot det speciella mothållarverktyget, eftersom ett ringhjul för OT-givaren är installerat här.

Lämplig för följande fordon:
Volvo: S60, S80, V40, V60, V70, XC60

Lämplig för följande motorkoder:
1.6/2.0 T4/T5-motorer med B4204T6, B4204T7, MPS6

och följande Ford-motorkoder från årsmod. 05/2011:
MGDA, N3DA, R9CB, R9CD, R9CF, R9CH, R9CI, R9DA, R9DB, R9DC, R9DD, R9MA, TNBA, TNBB, TNCC, TNCD, TNCF, TNWA, TNWB, TPBA, ​​TPWA, XQDA, YVDA

Eventuellt nödvändiga åtdragningsmoment:
(för B4204T6 och B4204T7 motorer)
Kamaxeldrev: 72 Nm
Vevaxelremskiva: 100 Nm + 90° grader
Kamkedjespännare: 10 Nm
Kamkedjas styrskena: 10 Nm
Kåpa för transmissionskåpa (använd tätningsmedel): M6 10 Nm, M10 50 Nm
Oljepumpsväxel: 25 Nm
Oljepumps kedjespännare: 10 Nm
Vattenpumpsremskiva: 24 Nm
Drivremssspännare: 24 Nm
Kamaxel och vevaxelsensor: 6 Nm
Ventilkåpa: 10 Nm

OE-Jämförelsenummer:
9997405, 9997406, 9997415, 9997416

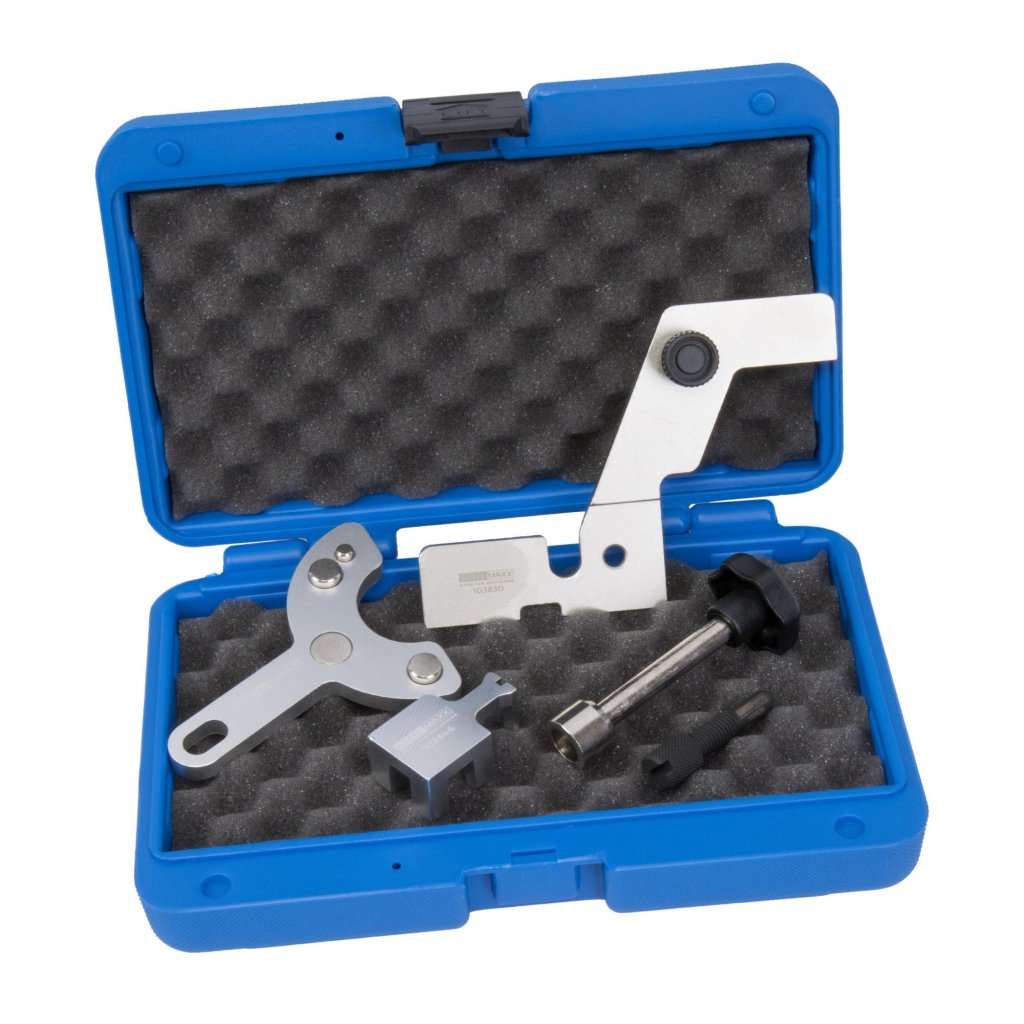

Leveransomfattning:

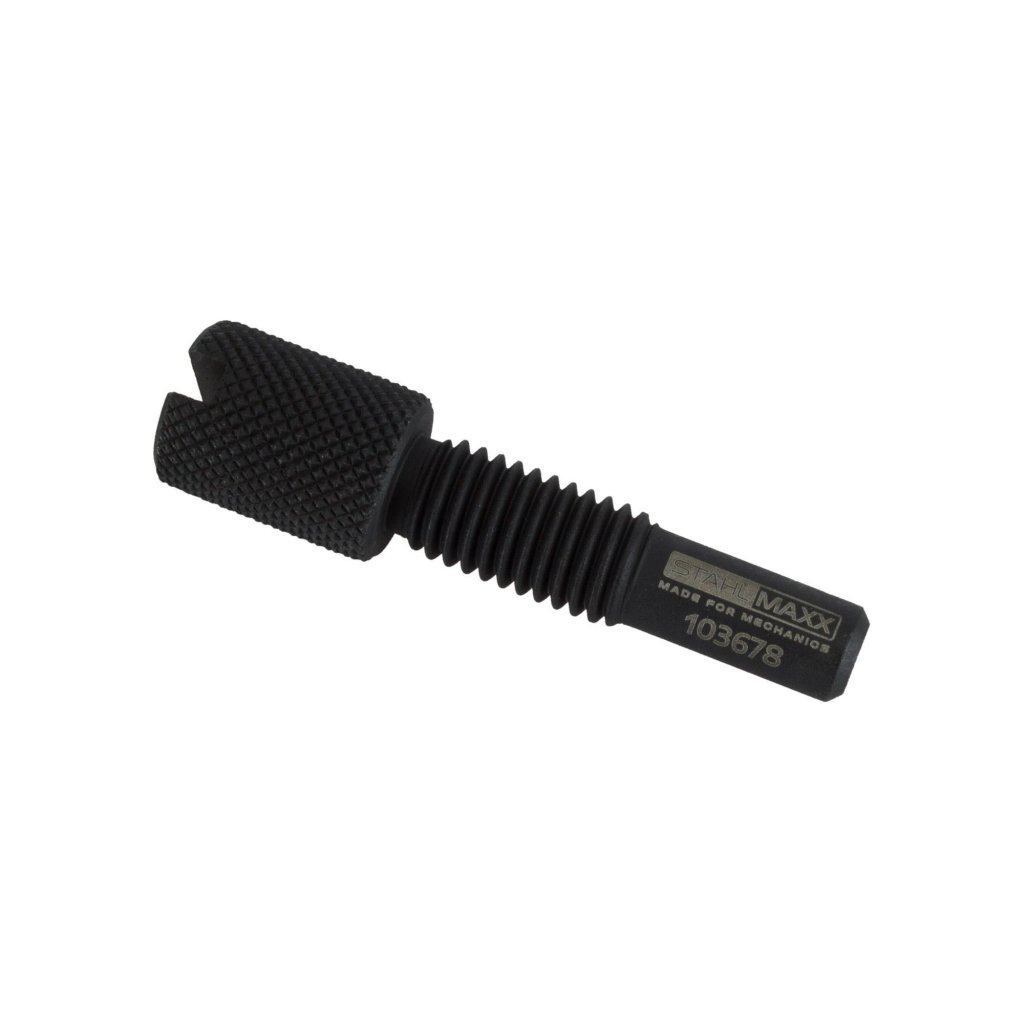

1 x vevaxel låsdorn, som 999 7406, 999 7152, 303-748, 21-259, 49JE02024

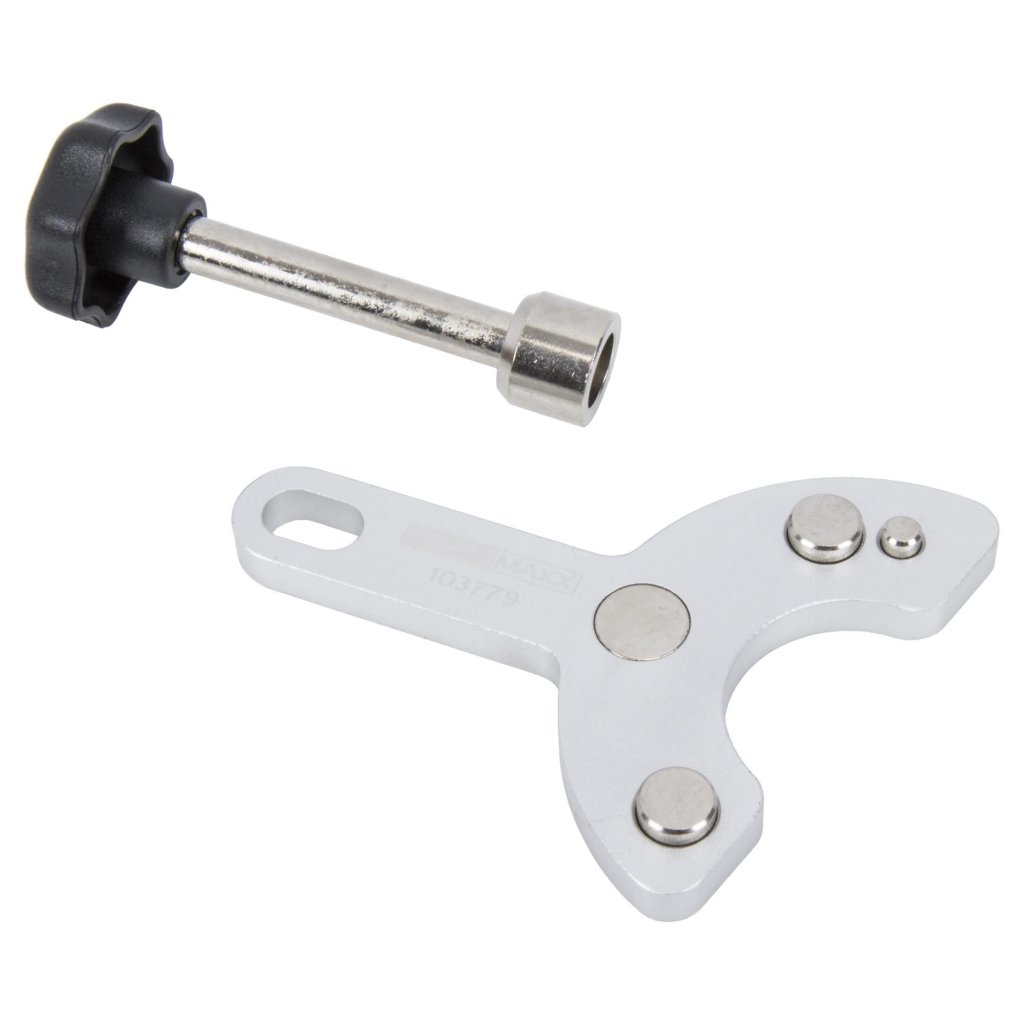

1 x mothållare och justeringsverktyg för vevaxelremskiva, som 999 7415

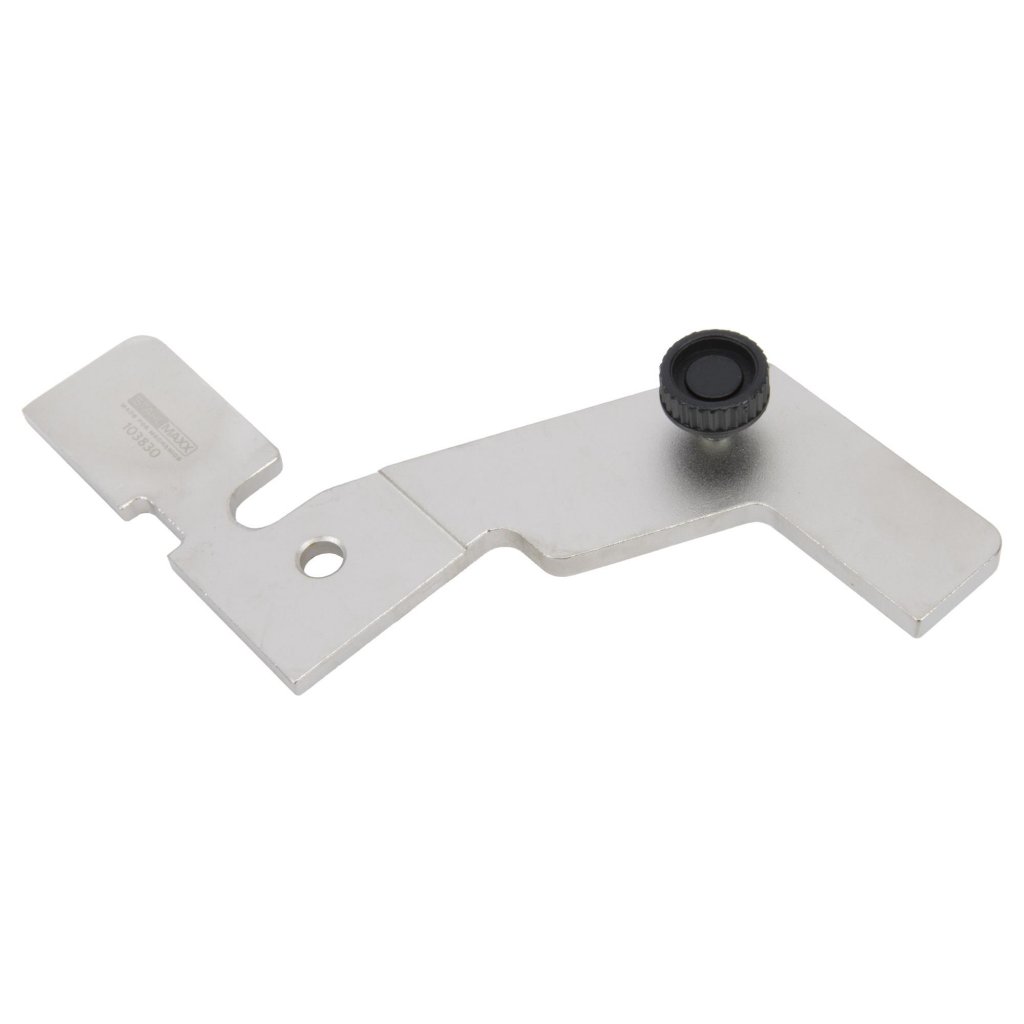

1 x kamaxeljusteringsverktyg, som 999 7405, 303-1565, 303-1600

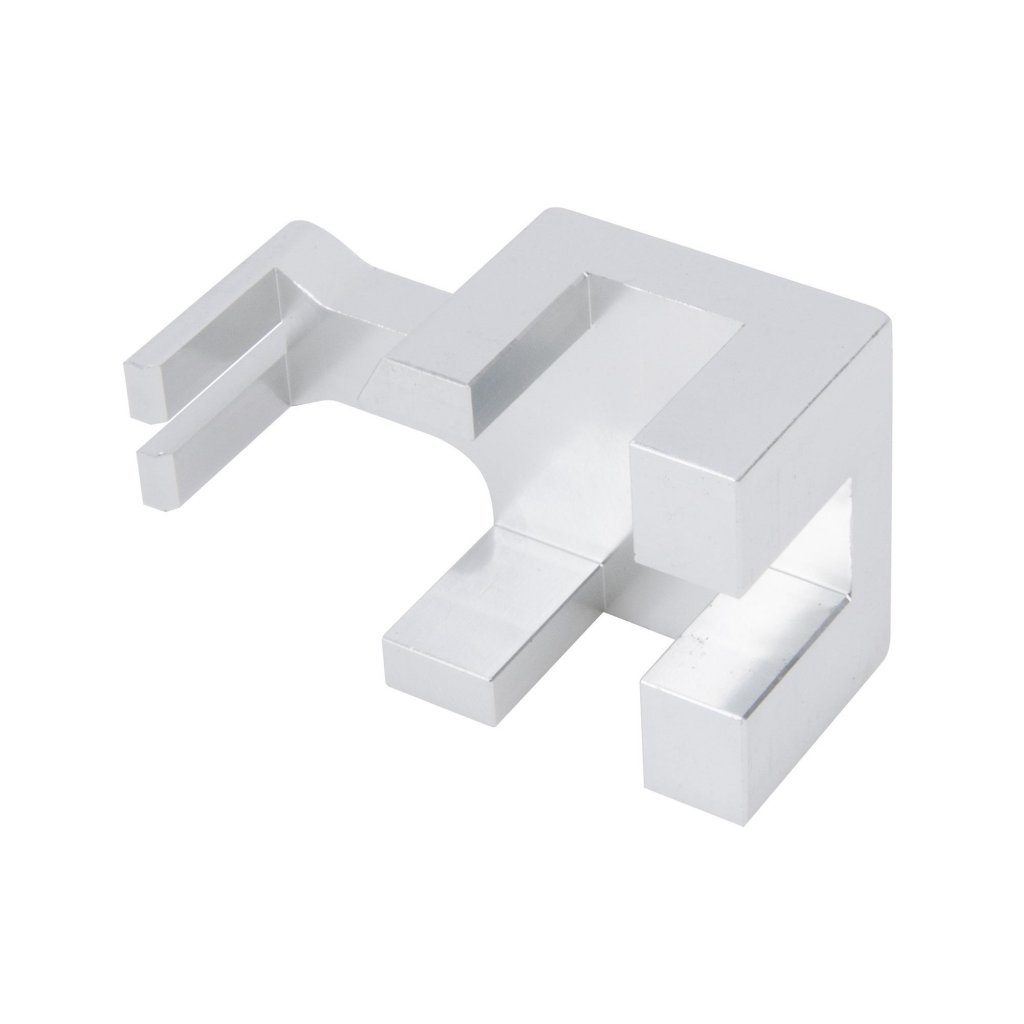

1 x positioneringsverktyg för vevaxelsensor, som 9997416, 303-1521, 303-1390A

Rekommenderade extra verktyg (ingår ej):
Art-Nr. XX50002 Universal mothållare, som 205-072, 15-030A, 1159294, UN205072

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
