Tätningstryckstycke VAG T10122/3

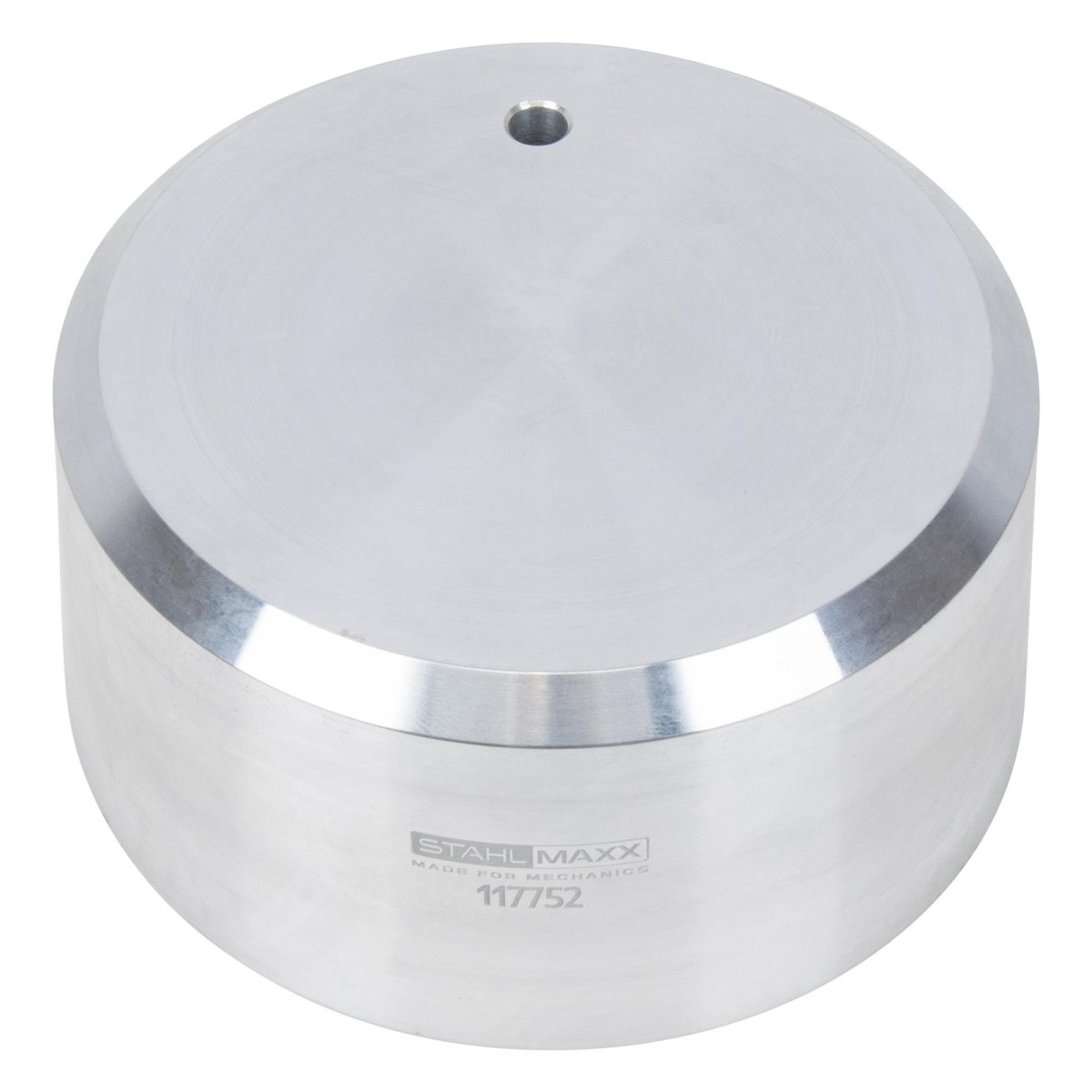

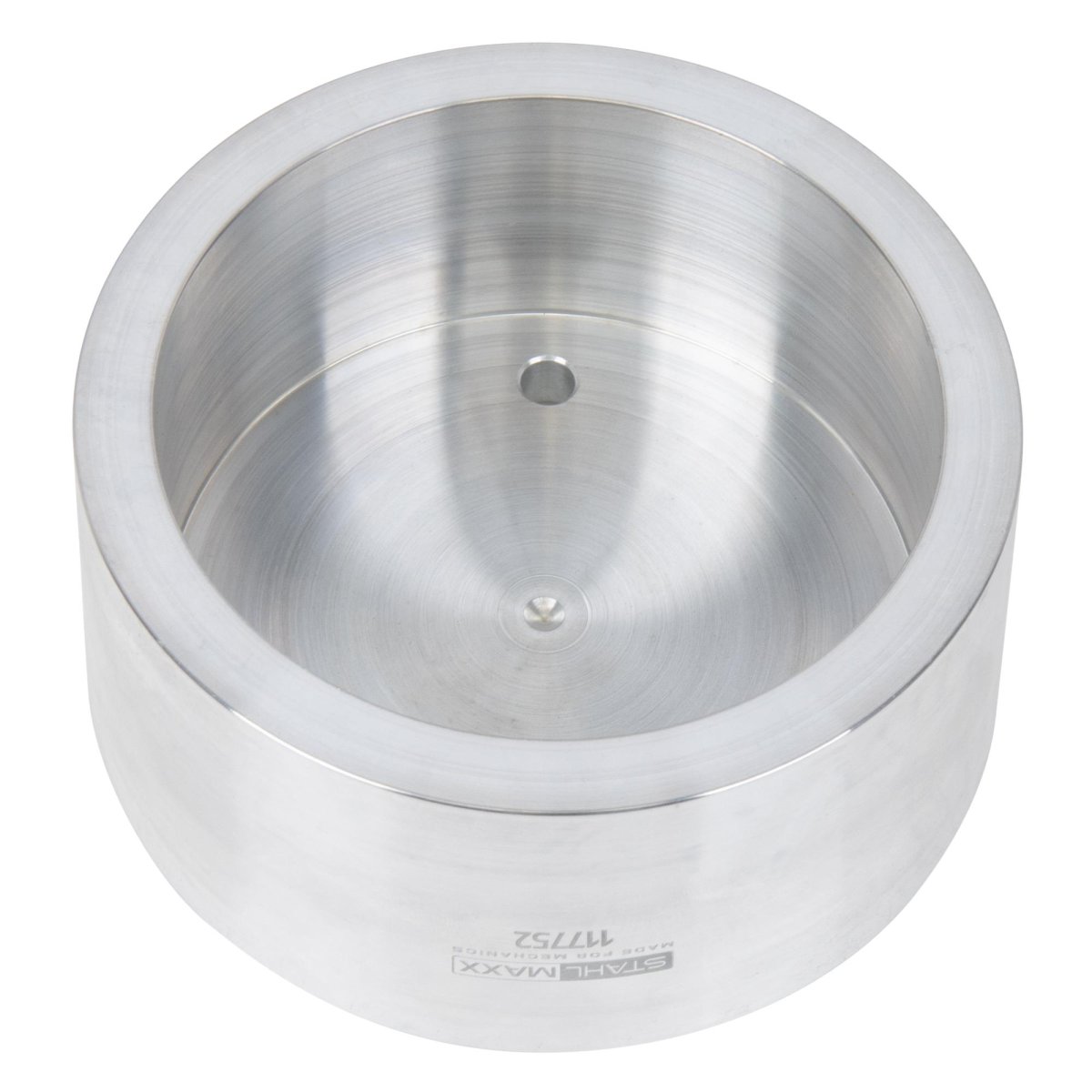

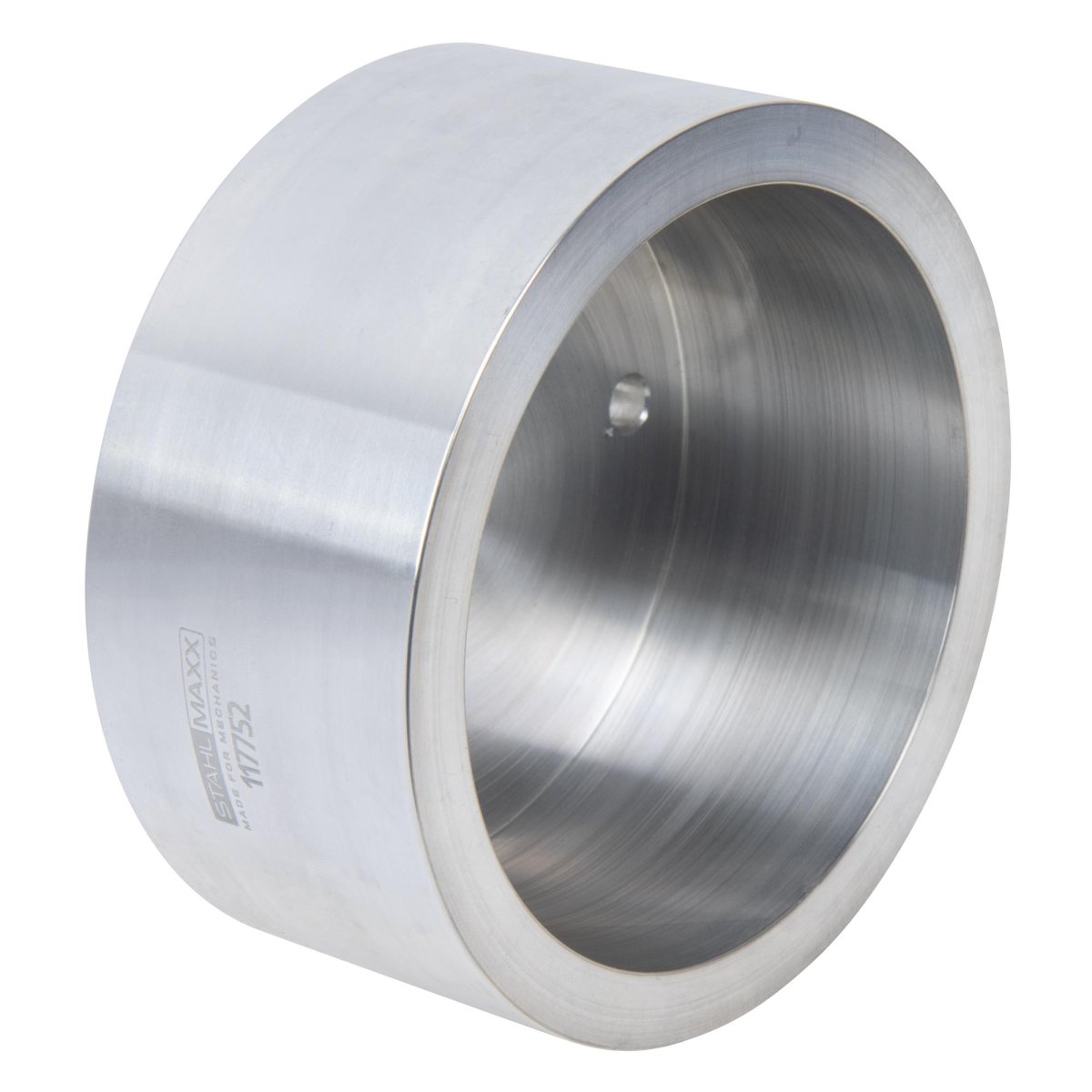

Tätningstryckstycke för vevaxelns axeltätning – VAG T10122/3

Detta specialverktyg används för att pressa in PTFE-axeltätningen på vevaxelns svänghjulssida vid demontering och montering av motorer från VAG-gruppen. Verktyget säkerställer en jämn och korrekt montering av tätningen utan att tätningsläppen skadas eller deformeras.

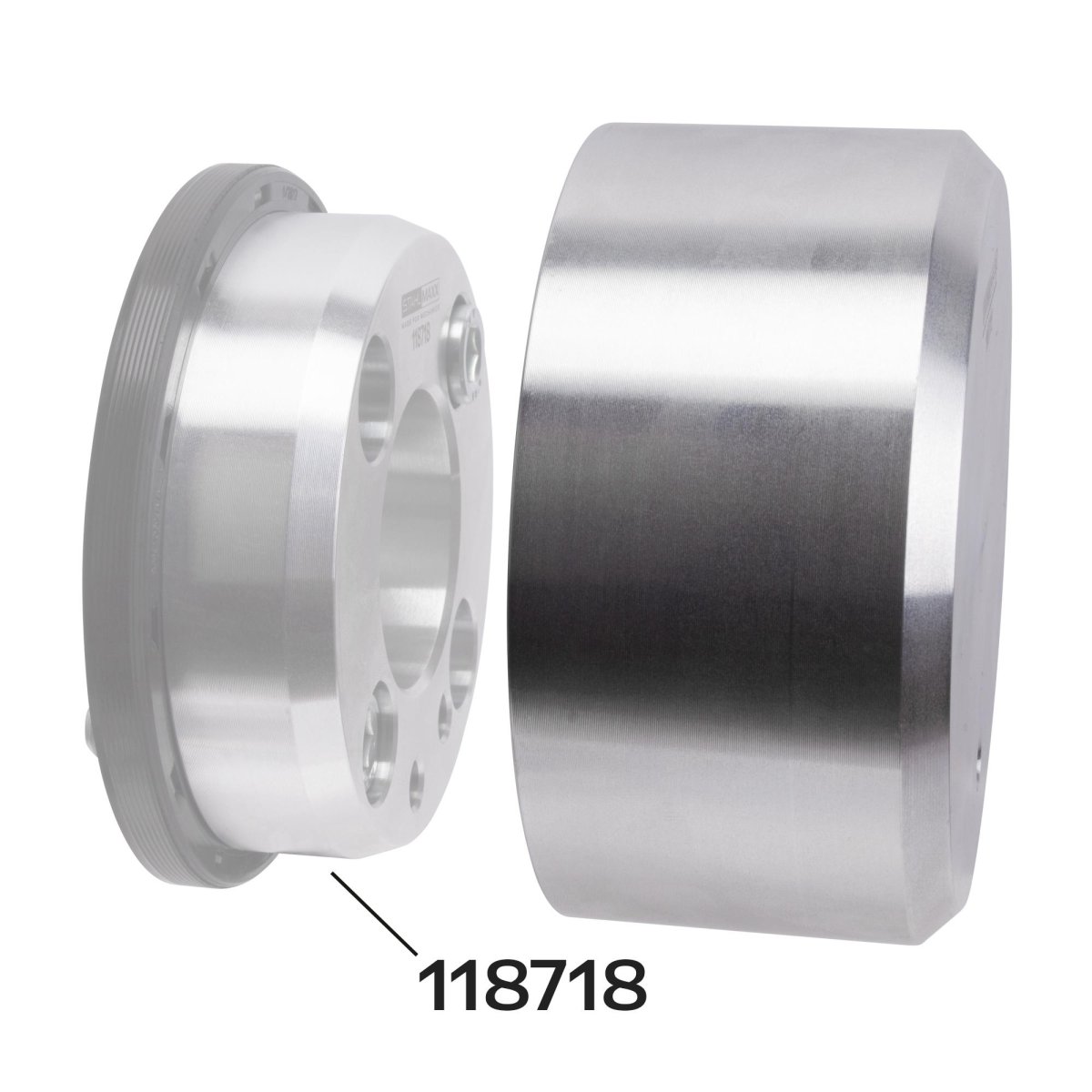

Tätningstryckstycket är utvecklat för användning tillsammans med monteringshjälp och styrhylsa enligt VAG-systemet T10122. Efter att PTFE-tätningen har expanderats och placerats på styrhylsan används denna tryckhylsa för att trycka tätningen på plats i rätt position.

Vid korrekt användning minimeras risken för oljeläckage som kan uppstå om tätningsläppen viks, vrids eller monteras felaktigt.

Fördelar

• Specialverktyg för montering av vevaxelns bakre axeltätning
• Säkerställer korrekt och skonsam installation av PTFE-tätningar
• Motsvarar originalverktyg VAG T10122/3 och Ford 303-505 / 21-208
• Förhindrar skador på tätningsläppen vid montering
• Lämpligt för professionella verkstäder och motorrenovering
• Enkel användning – kan normalt monteras för hand eller med lätta slag vid behov

Användning

Tätningstryckstycket används efter att PTFE-axeltätningen har förberetts med:

• Monteringshjälp art.nr. 117750 (motsvarar VAG T10122/1)
• Styrhylsa art.nr. 117751 (motsvarar VAG T10122/2)

Tryckhylsan används därefter för att pressa in tätningen på vevaxelns svänghjulssida.

För demontering rekommenderas utdragskrok art.nr. 116542 (motsvarar VAG T20143).

OBS!

Felaktig montering kan orsaka att tätningsläppen vänds ut och in, vilket kan leda till oljeläckage. Följ alltid tillverkarens monteringsanvisningar vid arbete med PTFE-axeltätningar.

Teknisk information

Typ: Tätningstryckstycke / intryckshylsa
Användning: Montering av vevaxelns PTFE-axeltätning
Placering: Svänghjulssida / bakre vevaxeltätning
Motsvarar OEM-verktyg:

• VAG T10122/3
• Ford 303-505 / 21-208

Kompatibla motorer

Motorer:
3.0 TFSI, 3.2 FSI, 4.2 FSI

Motorkoder:
AMV, AUE, AUK, AYL, AYT, AZZ, BAA, BDB, BDE, BDL, BFH, BHE, BJS, BKH, BKJ, BKK, BKL, BMJ, BMK, BML, BMV, BMX, BRJ, BRK, BUB, BVJ, CBRA, CCAA, CTUB, M55.01

OE-jämförelsenummer

• VAG T10122/3
• Ford 303-505 / 21-208

Originalnummer används endast för jämförelse och verktyget är inte en originalprodukt från fordonstillverkaren.

Leveransinnehåll

• 1 st Tätningstryckstycke för vevaxeltätning
• Förvaringsförpackning (om tillämpligt)

Passar perfekt för verkstäder som arbetar med VAG- och Ford-motorer där exakt montering av PTFE-vevaxeltätningar krävs.
