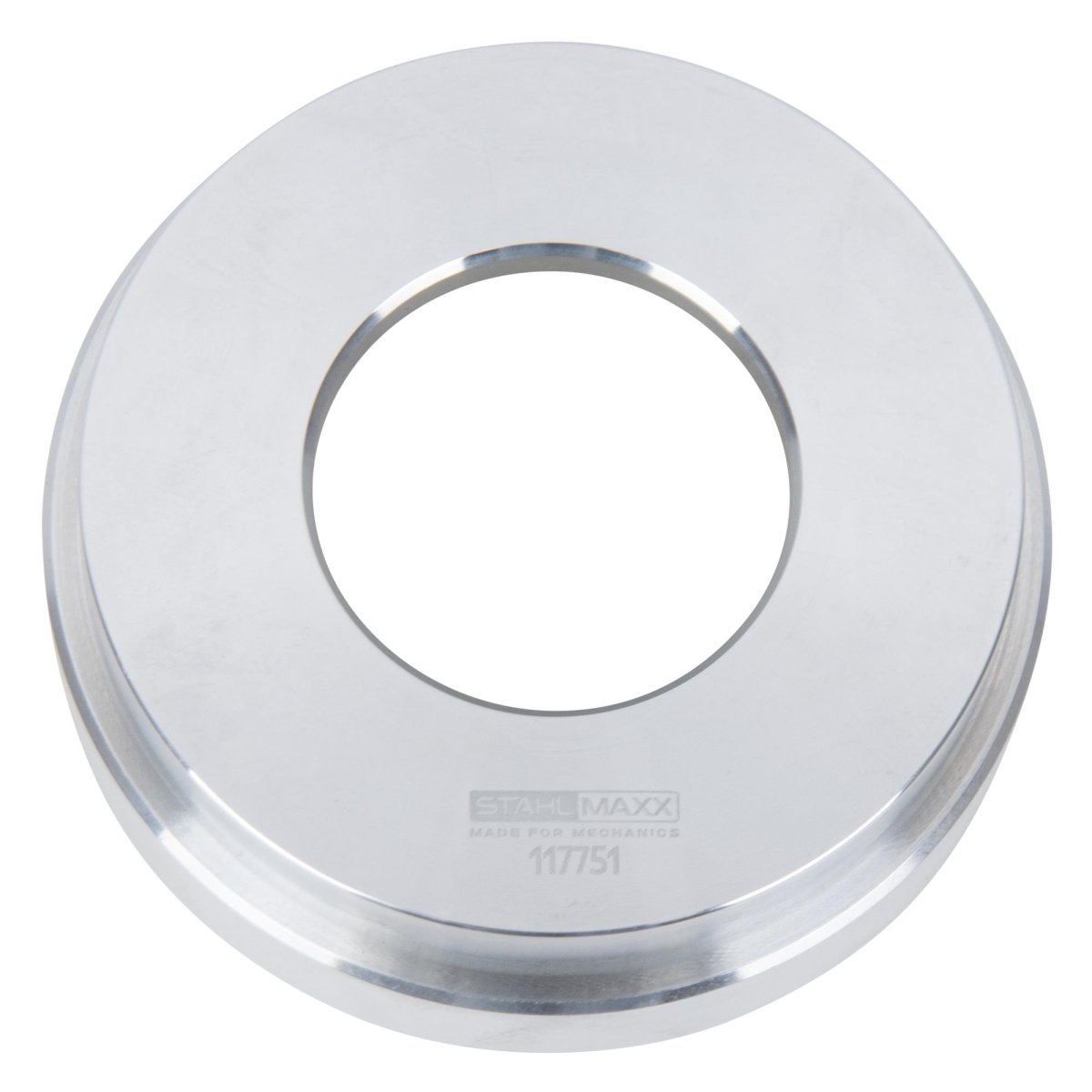

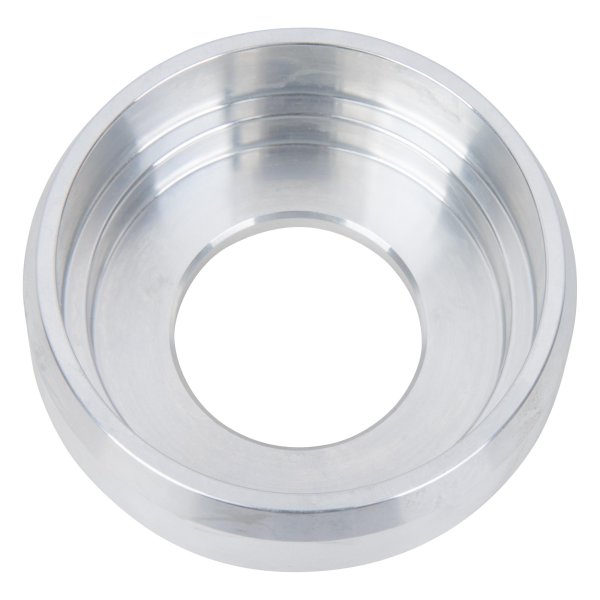

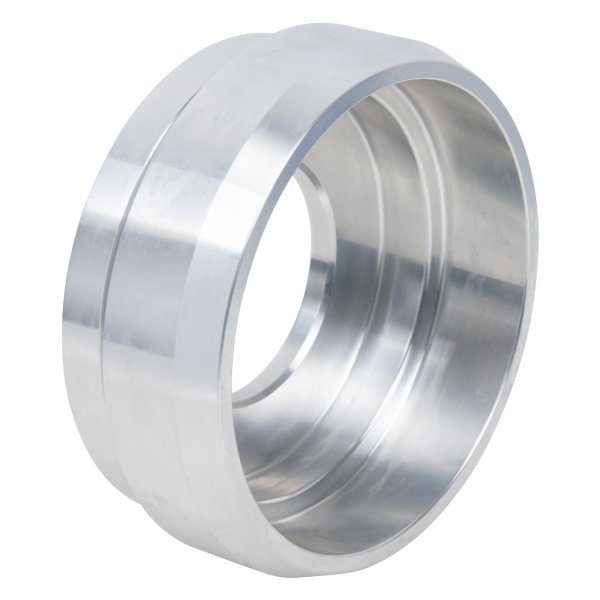

Styrstycke VAG T10122/2

Specialverktyg för centrering av vevaxeltätning på svänghjulssidan

Detta styrstycke för vevaxelns oljepackning är utvecklat för exakt centrering och positionering av PTFE-axeltätningar på vevaxelns transmissionssida (svänghjulssidan) på utvalda VAG-motorer.

Verktyget används tillsammans med monteringshjälpen Art.nr XX117750 (motsvarar VAG T10122/1) där PTFE-tätningen först expanderas till korrekt dimension. Därefter placeras tätningen på styrstycket innan den slutliga monteringen utförs med tryckhylsa Art.nr XX117752 (motsvarar VAG T10122/3).

Genom att använda rätt styrstycke säkerställs att tätningen monteras rakt och med korrekt position, vilket minskar risken för skador på tätningsläppen och efterföljande oljeläckage.

Verktyget motsvarar VAG specialverktyg T10122/2 och är avsett för professionell motorservice.

Fördelar

• Specialverktyg för centrering av vevaxeltätning.
• Säker positionering av PTFE-radialtätningar.
• Förhindrar felaktig montering och skadad tätningsläpp.
• Säkerställer korrekt läge före inpressning.
• Anpassat för VAG 3.0 TFSI, 3.2 FSI och 4.2 FSI.
• Används tillsammans med VAG T10122-serien.
• Professionell kvalitet för verkstäder och motorrenovering.

Användningsområde

För montering av:

• Vevaxelns bakre oljepackning
• PTFE-axeltätningar
• Radialtätningar på svänghjulssidan

Verktyget används vid:

• Motorrenovering
• Byte av vevaxeltätning
• Kopplingsarbete
• Reparation av oljeläckage

Passar motorer

• 3.0 TFSI
• 3.2 FSI
• 4.2 FSI

Exempel på motorkoder

• BKH
• BMK
• BVJ
• CCAA
• CTUB
• Fler kompatibla motorvarianter

Rekommenderade kompletteringsverktyg (ingår ej)

För ett komplett och korrekt arbete rekommenderas:

• Art.nr XX117750
  Monteringshjälp för expansion av PTFE-tätning
  (motsvarar VAG T10122/1)
• Art.nr XX117752
  Tryckhylsa/inpressningshylsa för slutlig montering
  (motsvarar VAG T10122/3)
• Art.nr XX116542
  Utdragskrok för demontering av gammal axeltätning
  (motsvarar VAG T20143)

Viktig information

PTFE-vevaxeltätningar kräver korrekt monteringsmetod för att fungera säkert.

Vid felaktig installation finns risk att:

• Tätningsläppen vänds ut och in.
• Tätningen skadas.
• Oljeläckage uppstår efter reparation.

Använd därför alltid rätt monteringshjälp, styrstycke och tryckverktyg för respektive motorvariant.

Teknisk information

• Verktygstyp: Styrstycke för vevaxeltätning
• Användningsområde: Vevaxelns transmissionssida
• Tätningstyp: PTFE radialaxeltätning
• Motorer: VAG TFSI / FSI
• Funktion: Centrering och positionering före inpressning
• Professionell verkstadskvalitet

Motsvarar originalverktyg

• VAG: T10122/2

OBS! Originalnummer anges endast som referens för identifiering. Detta är ett högkvalitativt kompatibelt specialverktyg och inte ett originalverktyg.
