Testverktyg för Diagnos av vevhustryck och ventilation

Högkvalitativ, professionell diagnosverktygssats från STAHLMAXX, för kontroll och testning av vevhusventilationens funktion och tillstånd, med hjälp av en slangnivå.

Oljeläckage i tätningar, i laddluften eller insugningssystemet, samt oljeförbränningsrester och turboladdarskador på förbränningsmotorer, samt dålig motorgång kan ofta härledas tillbaka till ökat vevhustryck.

Med detta universella slangnivåset erbjuder vi mekanik ett enkelt, säkert och snabbt sätt att diagnostisera en mycket viktig komponent för en välfungerande motor som håller länge.

Procedur, tillämpning och specifikationer:

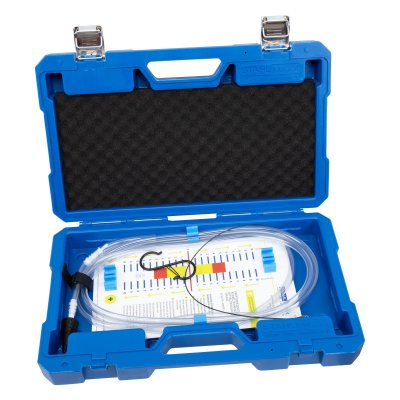

Verktygssatsen levereras i en 1/3 verkstadslåda för optimal förvaring.
Bottenplattan av belagd aluminium, med sugkopp och vajerhållare, är slitstark och lätt att tvätta.

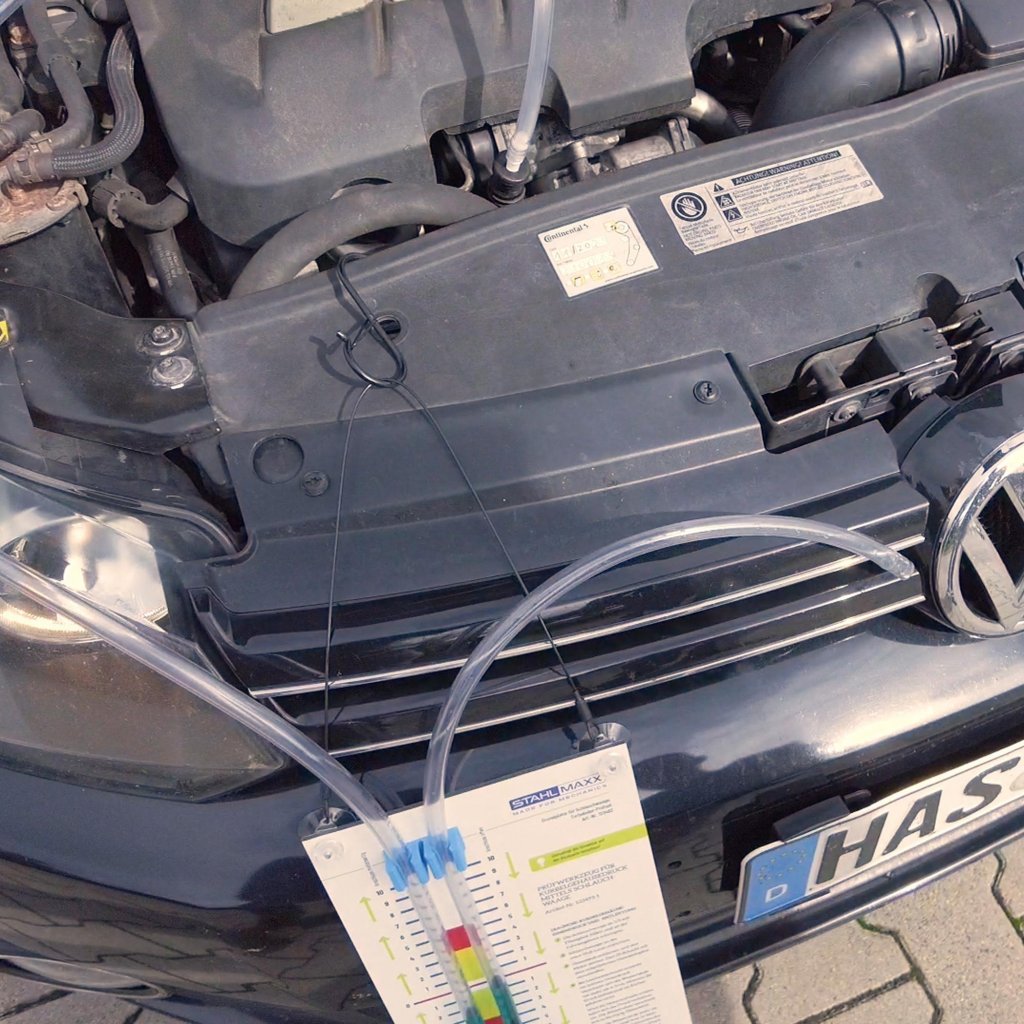

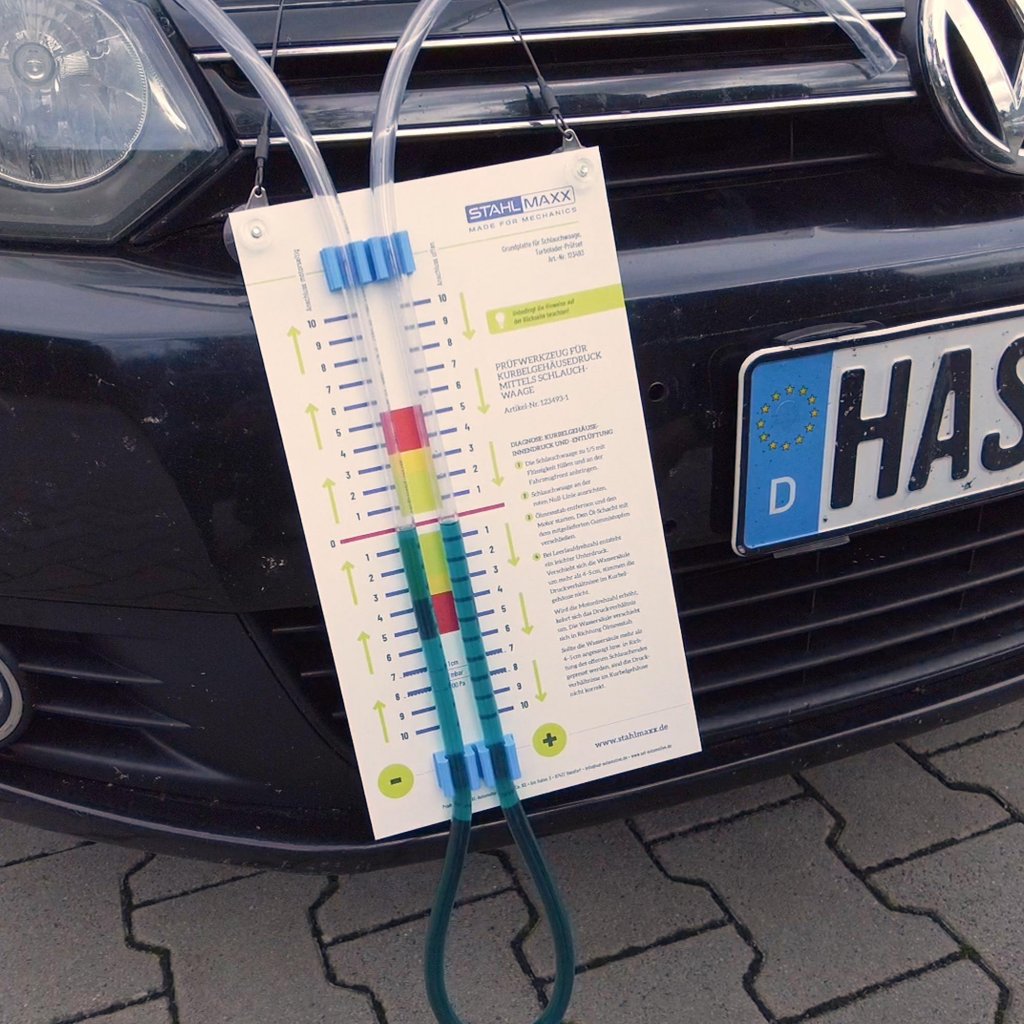

Före testet fylls det genomskinliga röret till ca 1/5 med färgad vätska (t.ex. frostskyddsmedel). Gummikonen kan anslutas genom öppningen på oljestickan eller med specifika adaptrar för oljepåfyllningslocket.
Testet utförs under olika driftsförhållanden och motorvarvtal.

Efter testet kan slangledningen anslutas på båda sidor via gummikonen så att testvätskan kan ligga kvar i slangnivån under lagring.

Kontrollera inre vevhustryck och vevhusventilation:
Tyvärr är specifik tillverkarinformation om det högsta tillåtna Vevhusventilation-trycket inte allmänt känt. Vår erfarenhet och efter samråd med olika turboladdartillverkare tillåter följande värden som maxvärden och riktvärden:

• Vid korrekt funktion bör ett vevhusventilationssystem generera ett lätt övertryck vid tomgång och ett undertryck vid ökad hastighet.
• Om trycket ökar när hastigheten höjs kan man generellt anta att det finns en defekt.
• Det maximala övertrycket är 5 mbar och det maximala undertrycket är -10 mbar.
• I motorer med turboladdare måste vevhusventilationen separeras från systemet när insugningsrörets tryck är positivt. Om detta inte sker kan det antas att det finns en defekt i membranet eller en reglerventil.

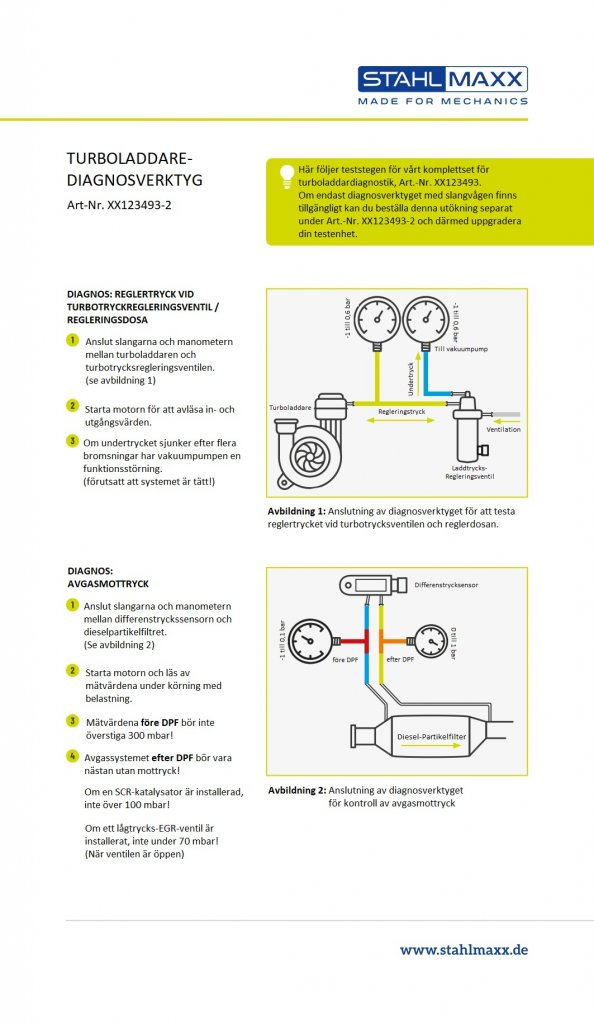

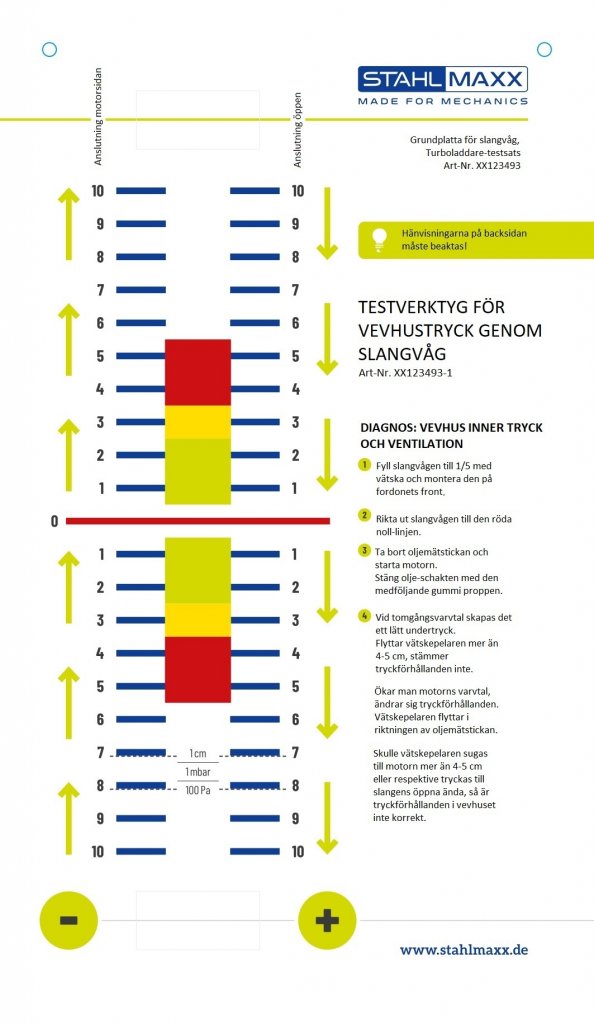

Viktig information och riktvärden för intern vevhustrycktestning finns på framsidan av basplattan. På baksidan finns även information för att testa turboladdarstyrningen och partikelfilterfunktionen. Antingen tillägget (Art-Nr XX123493-2) eller hela setet (Art-Nr XX123493) krävs för dessa teststeg.

Några diagnos-alternativ i en överblick:
✔ Diagnos möjlig vid stillastående och i olika drifttillstånd
✔ Universell applikation
✔ Lättförståeliga applikationsanvisningar tryckta på aluminiumskiva
✔ Få en tydlig motorhälsobedömning
✔ Mätning av inre vevhustryck
✔ Kontrollera vevhusventilationen

Leveransens omfattning:

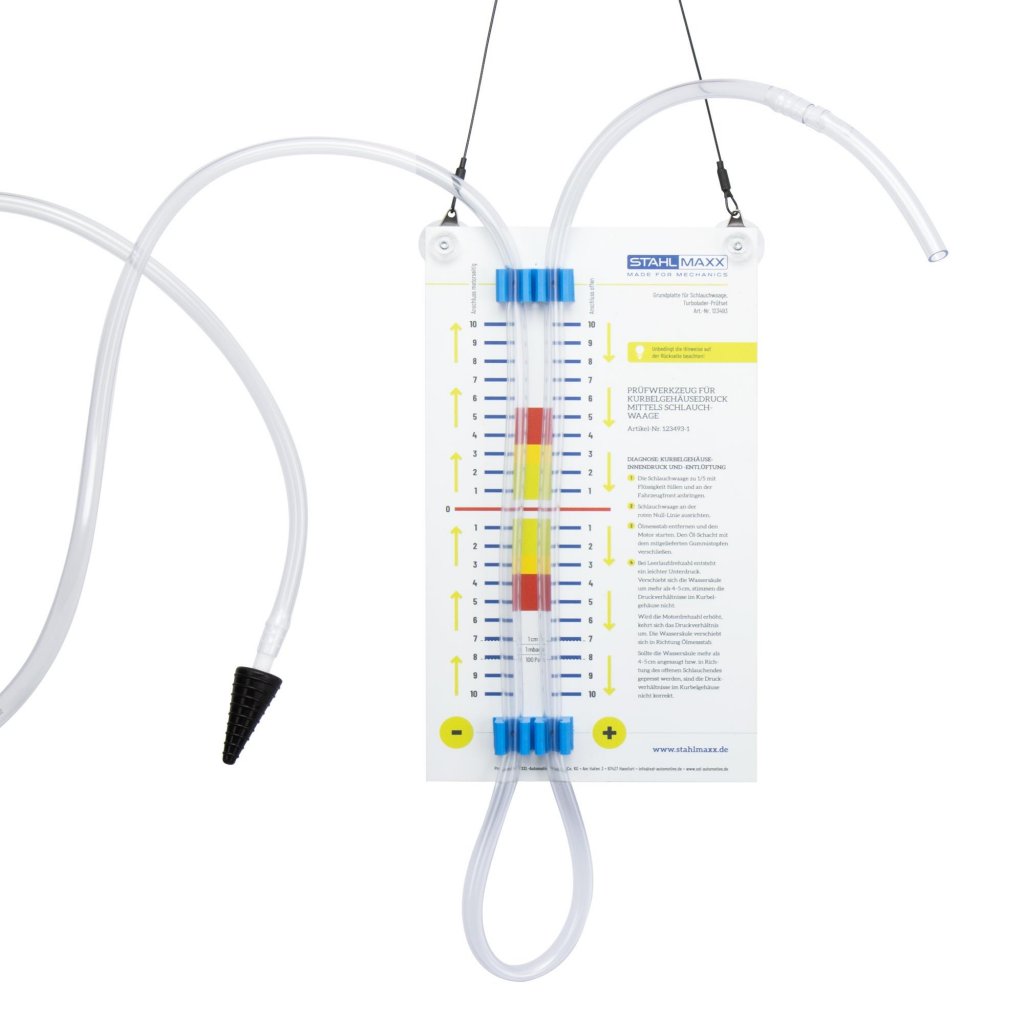

1 x bottenplatta av belagd aluminium inklusive tryckta instruktioner, slangklämmor, sugkopp och vajerhållare
1 x 3 m genomskinligt rör 8 mm x 1,5 mm, inklusive kardborrefäste
2 x raka slanganslutningar 8 mm x 4 mm
1 x universal gummikon, med inre hål 3,5 mm, för stängning av öppningar på 5-25 mm

Detta specialverktyg ingår i den kompletta uppsättningen (art.nr 123493) och kan även utökas med ytterligare verktyg.

Ytterligare verktyg (ingår ej):
1 x Art-Nr. XX123493-2 Turboladdare och partikelfilter testset, inklusive 3 tryckmätare, adaptrar och anslutningsslang

Vevhusventilationens inre tryck kan också kontrolleras med hjälp av specifika adaptrar för oljepåfyllningslock:
Art-Nr. 115980 Oljepåfyllningstrattadapter för VAG med trippelt bajonettlås
Art-Nr. 115929 Oljepåfyllningstrattadapter för Renault / Opel / Dacia
Art-Nr. 115930 Oljepåfyllningstrattadapter för Volvo, Renault, Opel, Nissan 1.9DTI 1.9DCI
Art-Nr. 115931 Oljepåfyllningstrattadapter för Dacia, Mercedes, Nissan, Opel, Renault
Art-Nr. 116011 Oljepåfyllningstrattadapter för Mercedes M256, OM654 och OM656 motorer
Art-Nr. 106226 Oljepåfyllningstratt med bajonettadapter, för VAG / BMW / MB / Porsche / Volvo
Art-Nr. 116324 Oljepåfyllningstrattadapter med gänga för Porsche 911, 924, 928, 944, 964, 968
Art-Nr. 116325 Oljepåfyllningstratt bajonettadapter för Porsche 911, 930
Art-Nr. 116326 Oljepåfyllningstratt bajonettadapter för Porsche 911, 986, 987, 996
Art-Nr. 116327 Oljepåfyllningstrattadapter, för Ford, Mazda, Land Rover
Art-Nr. 116330 Oljepåfyllningstratt bajonettadapter för Opel, Ford, Volvo, Mazda
Art-Nr. 117791 Oljepåfyllningstrattadapter för Honda, Jaguar, Jeep, Land Rover, Mazda, Nissan
Art-Nr. 121848 Oljepåfyllningstrattadapter för 1,5, 1,8, 2,0 L VAG TSI, TFSI & 1,5 L Ford Ecoboost från 2017
Art-Nr. 123753 Oljepåfyllningstratt, 2 liter, inklusive adapterset, 8 st.

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
