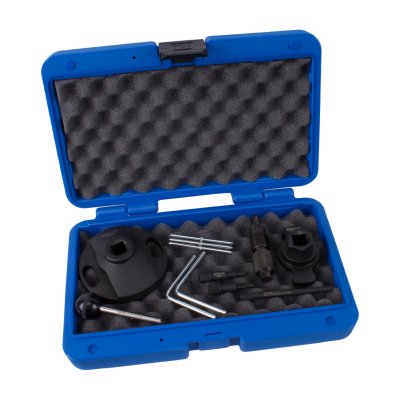

Specialverktyg för EA897 VAG 3.0 TDI Gen. 2

Specialverktygssats för inställning av kamaxelstyrning på VAG 3,0L EA897 TDI-motorer, generation 2

I generationen 2 av EA897-motorer krävs andra specialverktyg jämfört med den tidigare generationen. Motorerna skiljer sig främst genom att styrmekanismen för båda kamaxlarna, tillsammans med kamkedjan, är placerad på motorens baksida. Mellanhjulet, där kamkedjan löper, sitter under de två styrhjulen för kamaxlarna.

Passar följande motorkoder (alfabetiskt sorterade):
CRTC, CRTE, CRTF, CRTD, CSWB, CTCB, CUEA, CVMD
CZVA, CZVB, CZVC, CZVD, CZVE, CZVF, CZZA, CZZB, DCPC, DCPE, DDVB, DDVC, DDVE, DDVF, DDXA, DDXB, DDXC, DDXE, DEWA, DEWB, DHXA, DHXC, DMGA, DMGH, DMGK, DMKC, DMKD, DPXA, DPXB, DPYC, DPYD

Viktig information:

• Kamkedjans placering: Kamkedjan sitter på motorens baksida. För att komma åt krävs det att motorn demonteras och växellådan tas bort.
• Kedjespännare: Kedjespännaren för kamaxelns kamkedja är oljedämpad och måste tryckas tillbaka långsamt och jämnt. Vi rekommenderar att använda en karosserikrimpstång istället för originalverktyg T40309. Placera en mjuk trasa mellan spännaren och verktyget för att skydda delarna.
• Motorrotation: För att vrida motorn vid vevaxelns remskiva behövs en kort 1/2”-förlängning som alternativ till originalverktyg T40314 och T40263.
• Montering av kamkedja: Se till att kamkedjan till högtryckspumpen monteras med märkningen läsbar utåt. Märk alla kedjors rotationsriktning vid demontering för korrekt återmontering.
• Byta kamkedja: Vid byte av kamkedjan räcker det att lossa de yttre sex skruvarna på de två mellanhjulen för kamaxlarna. Om centrumbulten lossas måste tandflanksspelet justeras enligt reparationshandboken.
• Ytterligare verktyg: För justering krävs även verktyg med artikelnummer 121585 (motsvarar 2068A).

OE-Jämförelsenummer:
3359, T40049, T40098, T40237, T40245, T40310, T40313, T40316

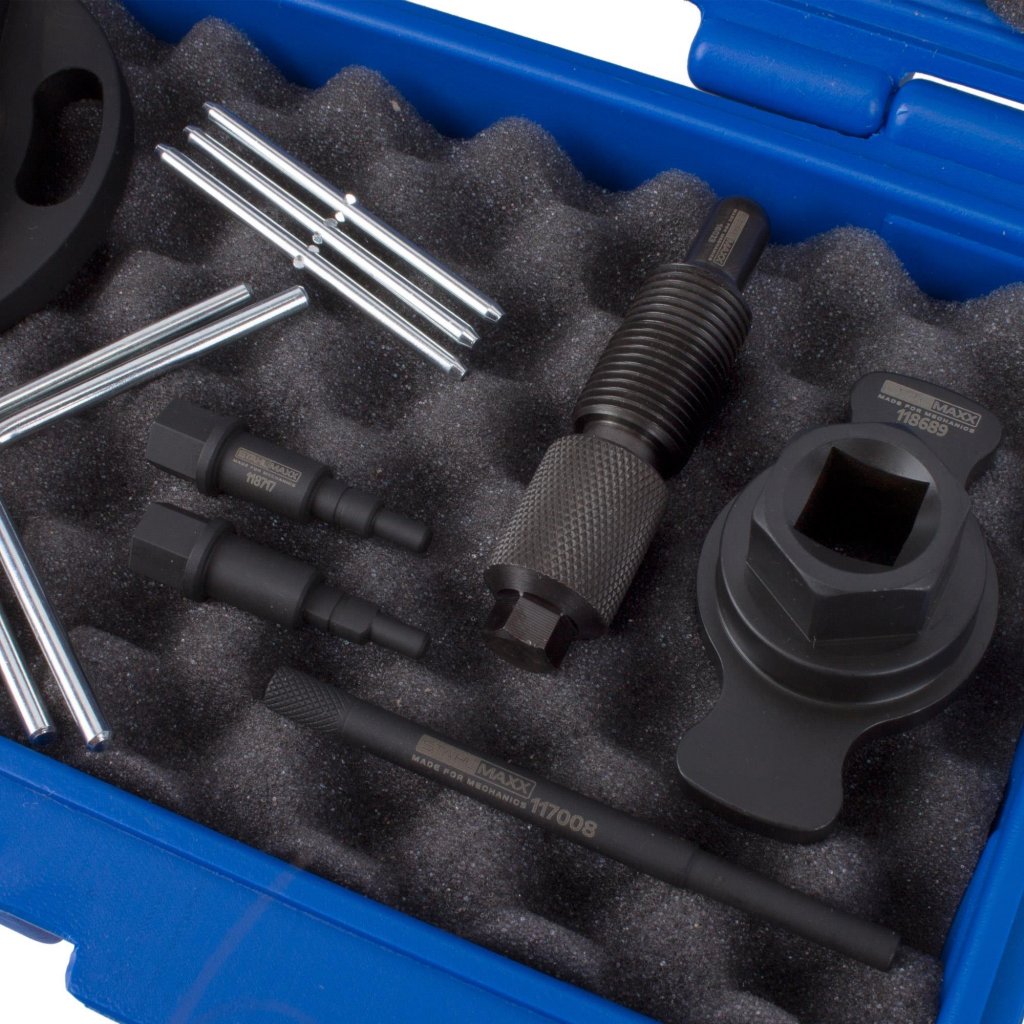

Leveransomfattning:
1 x Art-Nr. XX16019: Låsstift för balansaxel (som 3359)
2 x Art-Nr. XX112908: Låsstift för kamaxel (som T10060A)

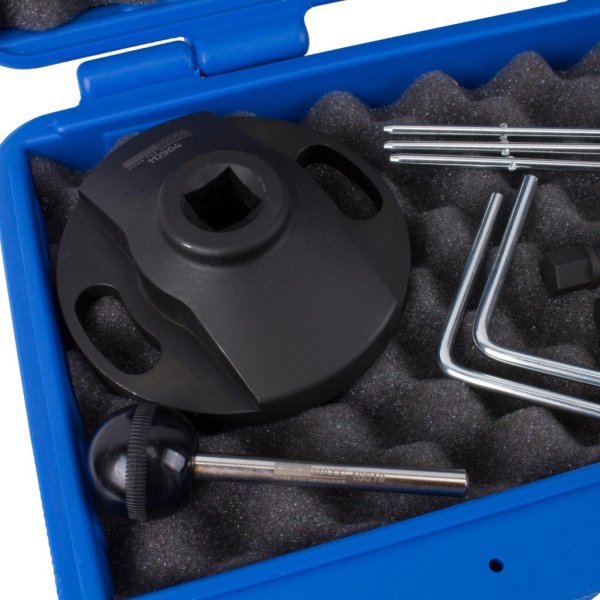

1 x Art-Nr. XX112904: Vridadapter för vevaxel (som T40049)
1 x Art-Nr. XX16023: Låsverktyg för vevaxel (som T40237)
1 x Art-Nr. XX117008: Låsstift för högtryckspump (som T40245)
1 x Art-Nr. XX118689: Adapter för kamaxelns vridverktyg (som T40310)
1 x Art-Nr. XX118708: Låsstiftssats (3 delar) för kedjespännare (som T40316)
1 x Art-Nr. XX118717: Inställningsstiftssats (2 delar) för kamaxelns drev (som T40313)

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
