Inställningsmall VAG Pump-Injektor

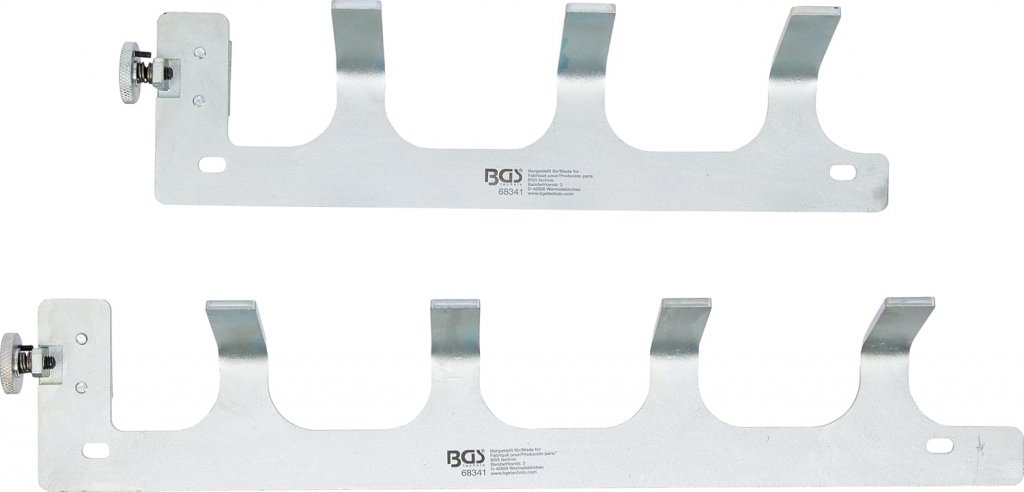

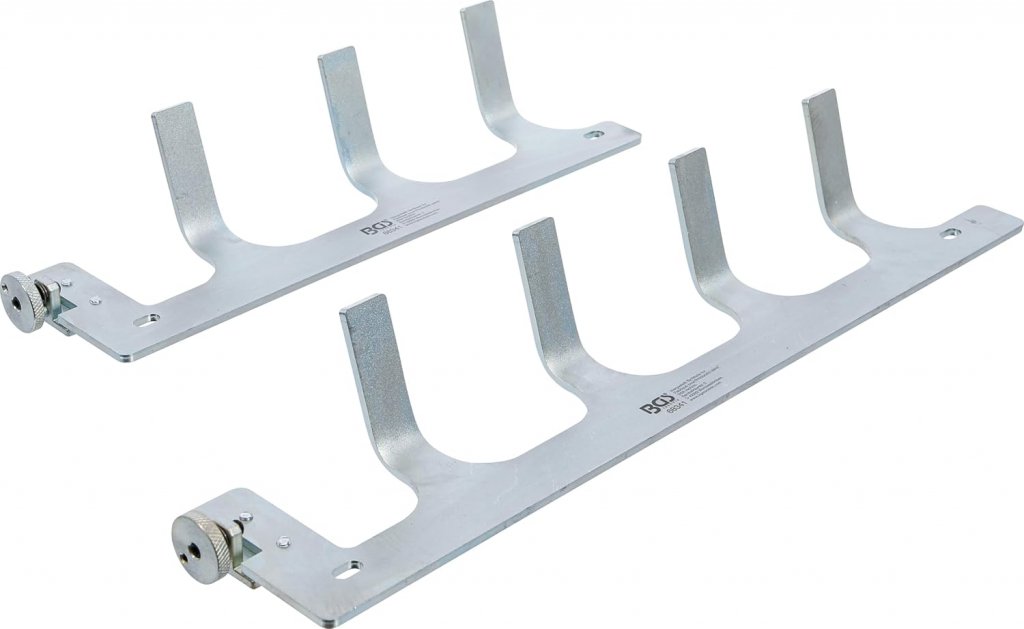

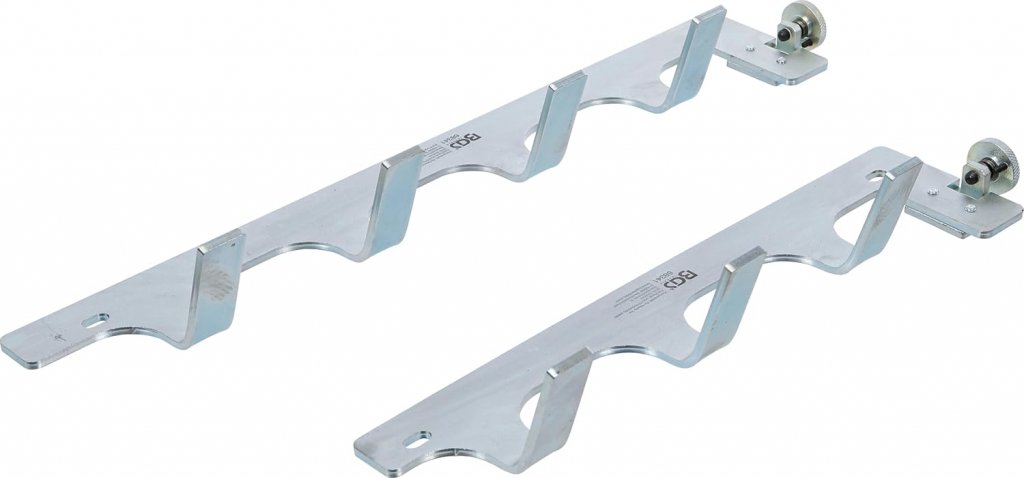

Denna inställningsmall för VAG pump-injektor-enheter är ett professionellt specialverktyg för exakt justering och korrekt montering av enhetsinsprutare i 3- och 4-cylindriga VAG-dieselmotorer. Verktyget säkerställer att insprutaren monteras i rätt position i förhållande till kamaxel och lagerblock, vilket är avgörande för motorprestanda och livslängd.

Inställningsmallen är kompatibel med både äldre och nyare magnetventilsjusteringsmuttrar och kan enkelt anpassas tack vare den justerbara mätenheten. Justeringen utförs med hjälp av ett 0,8 mm bladmått, vilket ger en noggrann och repeterbar inställning mellan insprutare och måttets justeringsfinger.

Mallen fästs stabilt i cylinderhuvudet via ventilkåpans skruvar, vilket ger hög precision och säker hantering även vid professionell verkstadsanvändning. En medföljande måttabell gör det möjligt att arbeta korrekt även vid blandad installation av olika muttertyper.

Fördelar

• Exakt inställning av pump-injektorenheter

• Anpassad för VAG 3- och 4-cylindriga dieselmotorer

• Kompatibel med både gamla och nya magnetventilsjusteringsmuttrar

• Justerbar mätenhet för olika insprutartyper

• Stabil montering via ventilkåpans skruvar

• Perfekt för professionell verkstadsanvändning

Användningsområde

• Service och reparation av VAG-dieselmotorer

• Justering av pump-injektorsystem

• Montering och byte av enhetsinsprutare

• Professionella verkstäder och motorrenovering

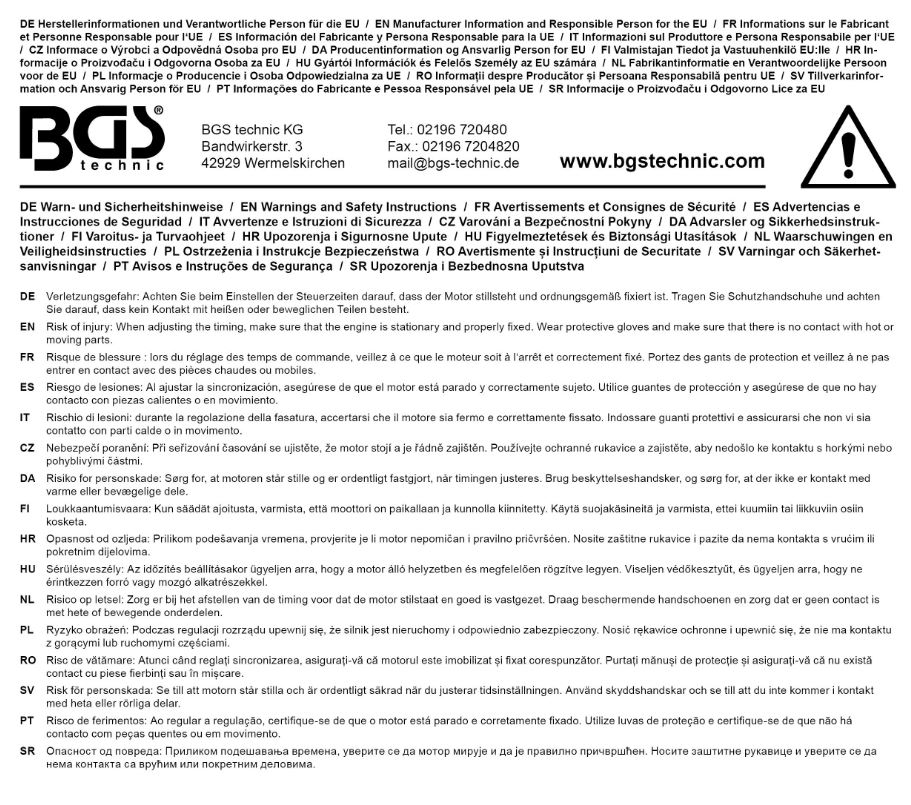

Instruktioner (översikt)

1. Förbered motorn enligt tillverkarens anvisningar.

2. Montera eller byt ut enhetsinsprutaren vid behov.

3. Placera fästskruvarna på klämblocket så att insprutaren kan roteras.

4. Rikta insprutaren i 90° vinkel mot kamaxelns lagerblock.

5. Ställ in inställningsmåttet beroende på muttertyp.

6. Fäst mallen i cylinderhuvudet med ventilkåpans skruvar.

7. Justera med 0,8 mm bladmått mellan insprutare och justeringsfinger.

8. Dra åt insprutarens fästskruvar enligt specifikation.

OBS: Vid blandad installation (gamla och nya magnetventilsmuttrar) används inställningsläget för ny magnetventilmutter och finjusteras därefter med bladmått enligt medföljande tabell.

Varför välja denna inställningsmall?

Med hög precision, justerbar konstruktion och bred kompatibilitet är detta ett oumbärligt specialverktyg för korrekt inställning av VAG pump-injektorer. Verktyget minimerar risken för felmontering och bidrar till optimal motorfunktion efter service eller reparation.

Justeringsmått:

3-cylindriga motorer:

Cyl.	Gammla mutter	Ny mutter
1	244,2 mm ±0,8 mm	245,0 mm ±0,8 mm
2	156,2 mm ±0,8 mm	157,0 mm ±0,8 mm
3	64,8 mm ±0,8 mm	65,6 mm ±0,8 mm



4-cylindriga motorer:

Cyl.	Gammla mutter	Ny mutter
1	332,2 mm ±0,8 mm	333,0 mm ±0,8 mm
2	244,2 mm ±0,8 mm	245,0 mm ±0,8 mm
3	152,8 mm ±0,8 mm	153,6 mm ±0,8 mm
4	64,8 mm ±0,8 mm	65,6 mm ±0,8 mm
