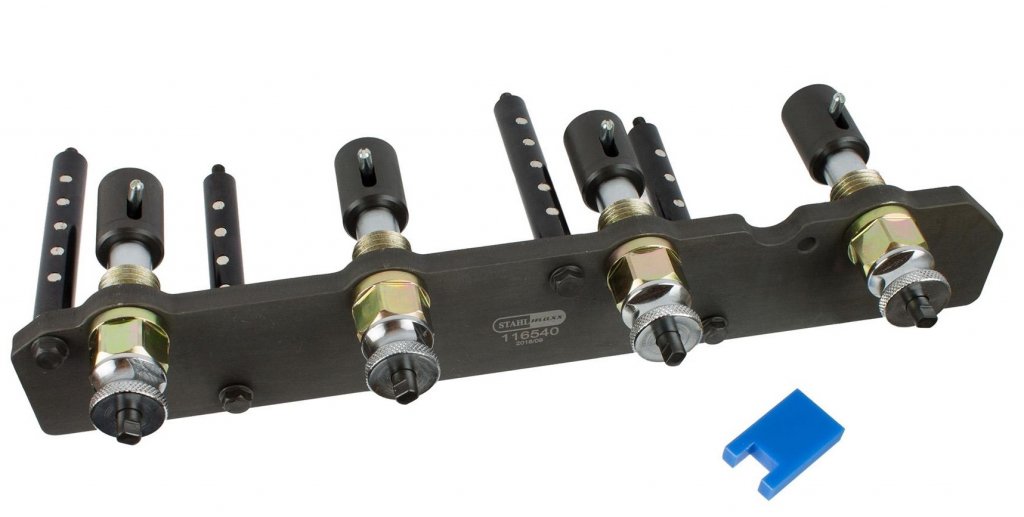

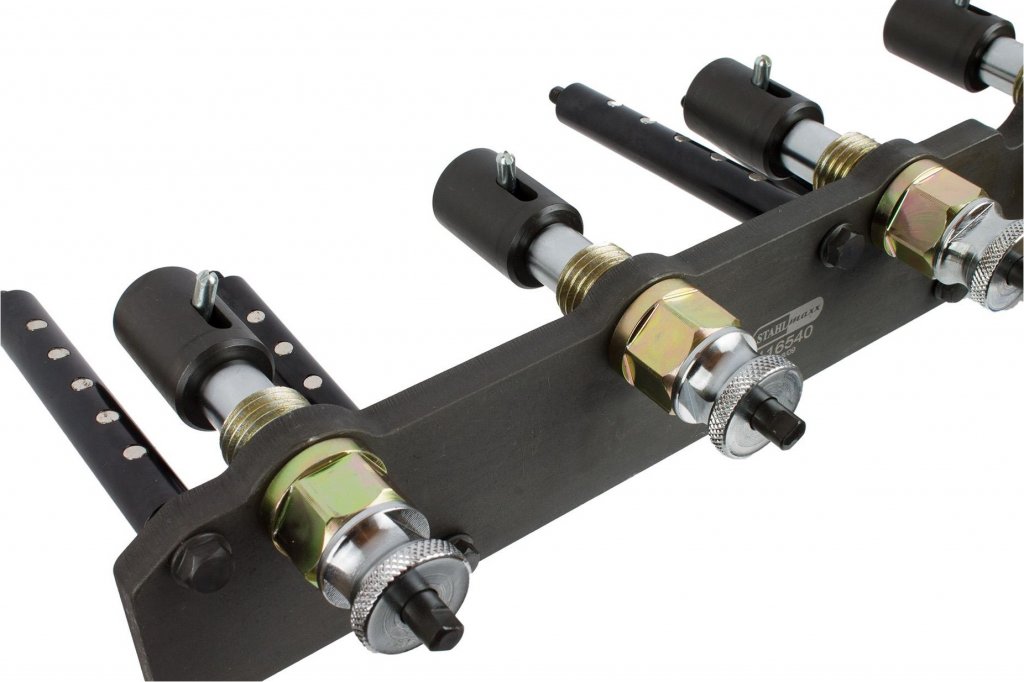

Injektor De-/Monteringsverktyg BMW B38, B48

Specialverktyg för att installera och ta bort injektorer

Lämplig för följande motorkoder:
B38, B46, B48

OE-Jämförelsenummer:
BMW OE 83302358417, 83302358022

Leveransens omfattning:
Lås, som 83 30 2 358 417
Lås för injektorfäste, som 83 30 2 358 417
Gängad innerhylsa, som 83 30 2 358 417
Utdragstråd, som 83 30 2 358 417
Injektorfäste, som 83 30 2 358 417
Avståndsmätare, som 83 30 2 358 022

Sammanfattning av viktiga punkter för injektordemontering på BMW B38/B46/B48:

Säkerhet och förberedelser

• Följ alla säkerhets- och renlighetsregler.
• Undvik att smutsa ner tändspolar med bränsle eller injektortätningar med olja.
• Maximal dragkraft: 2000 N, vridmoment: max 6 Nm.
• Följ tillverkarens moment- och monteringsföreskrifter.
• Risk för skador på injektorsvetsar och bränsleläckage.

Förberedande arbete

1. Demontera: luftfilter, motorlock, tändspolar, kabelstam (dubbellåsning), oljeinfillock och droppskydd, samt kontakter till högtryckspump och trycksensor.
2. Ta bort högtrycksrailens skruvar enligt motorens cylindrar (skruvarna ska bytas ut).
3. Lyft bort railen utan att ta med injektorerna; injektorerna ska sitta kvar i topplocket.

Demontering av injektorer

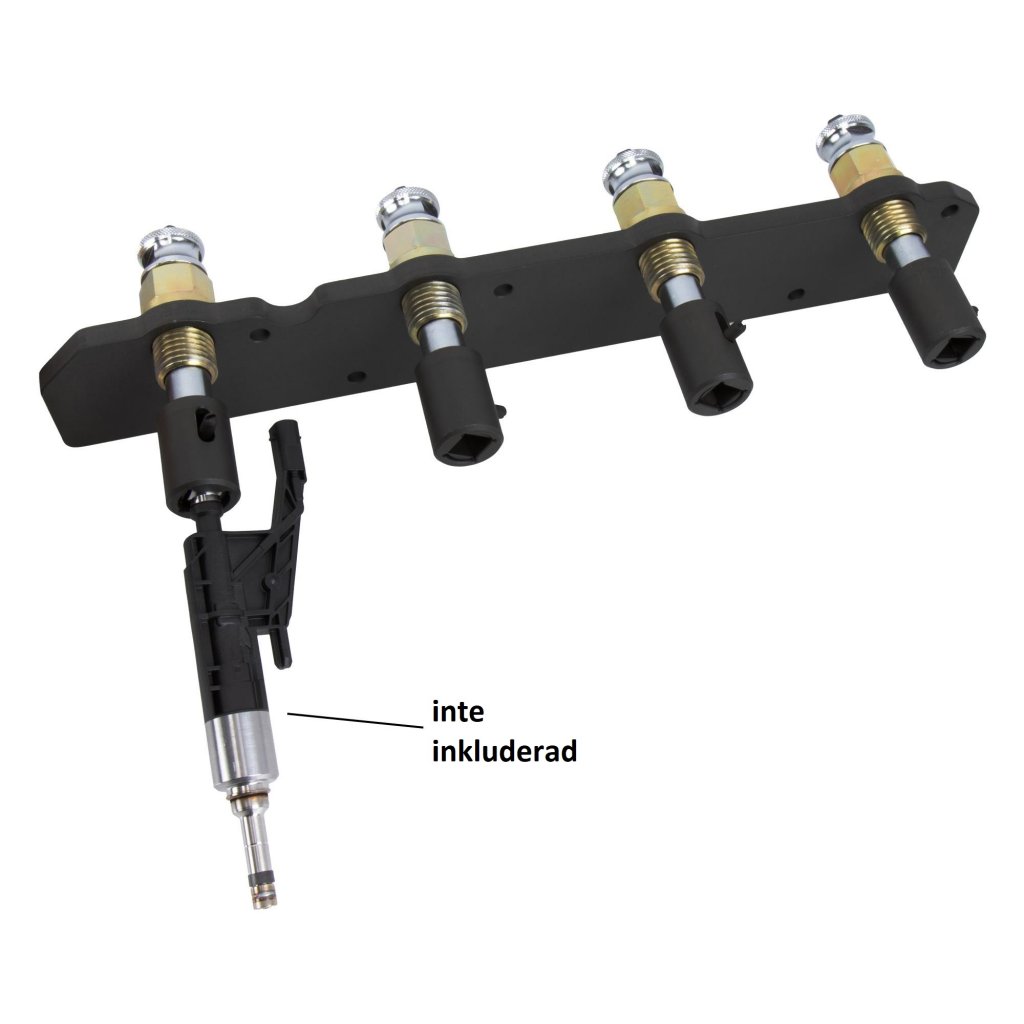

1. Montera avdragarverktyget: Fäst injektorupptaget på injektorn genom att vrida och låsa.
2. Fäst avdragsverktyget: Montera avdragsbryggan med skruvar och justera enligt anvisningarna.
3. Ta ut injektorerna: Använd en momentnyckel inställd på 7 Nm. Överskrid ej 7 Nm – injektorn måste då bytas.

Åtgärder innan återmontering

1. Byt tätningsringar och avkopplingsbrickor på injektorerna (Rekommenderat Art-Nr: XX116541).
2. Använd nya skruvar för injektorer och rail.
3. Vid byte/omplacering av injektorer krävs injektormängdjustering.

Återmontering
1. Montera injektorer:

• Se till att styrtapparna på injektorer passar i topplocket.
• Montera avståndsmall mellan injektor och rail, dra skruvar handfast, och ta bort mallen.

2. Montera rail:

• Pressa railen på plats och dra fast skruvarna i korsmönster med 5 Nm.
• Följ tillverkarens anvisningar för åtdragningssekvens: Använd 90° rotationsdragning och repetera tills momenten nås.

Kontroll och slutsteg

• Kontrollera injektorernas rörelse och kontakters riktning.
• Säkerställ korrekt montering av alla komponenter före start.

De ursprungliga jämförelsenumren är endast för identifieringsändamål, de är inte originalverktyg.
