Nitverktyg för Mercedes Kamkedja, M133 M152, M157, M260, M264, M270, M274, M276, M278

Kamkedja-Nitverktyg för Mercedes M133 M152 M157 M260 M264 M270 M274 M276 M278 (likvärdigt med W276589003900)
Professionellt specialverktyg för kapning och nitning av motorkamkedjor på Mercedes-Benz-motorer av typerna M133, M152, M157, M260, M264, M270, M274, M276 och M278 med INA-kamkedja.

Konstruktionen och monteringspositionen för kamkedjan kräver ett specialanpassat verktyg, motsvarande Mercedes originalverktyg W276589003900. Vårt specialverktyg levereras komplett med flera komponenter, vilka listas nedan.

OBS: Verktyget är endast avsett för motorer med INA-kamkedjor. Vid motorer med IWIS-kamkedjor, använd vårt STAHLMAXX universella nitverktyg, Art-Nr XX112444.

---

Byte av kamkedja – steg för steg (Exempel: Mercedes-Benz C-Klass C180 (205.476) M 264.915)

Förberedelser:

• Vi rekommenderar att arbetet startas i övre dödläge (TDC)
• Demontera kamaxelhus
• Demontera kedjespännare
• Demontera kamaxlar med variatorer

Steg 1 – Dela kamkedjan:

• Placera nitverktyget så att de yttre länkarna hamnar på spännskenans sida efter kapning (var uppmärksam på lösa delar)

Steg 2 – Dra in nya kedjan:

• Koppla ihop nya och gamla kedjan
• Vrid vevaxeln via centrumbulten samtidigt som en andra mekaniker matar in den nya kedjan
• Ställ motorn i övre dödläge (TDC)

Steg 3 – Nitning:

• Pressa in den nya nitlänken
• Montera kedjelänken och nita nitbultarna en och en

Slutför med att återmontera kamaxlar, justera ventil-/styrtider och montera cylinderhuvudets täcklock.

---

Rekommenderade åtdragningsmoment:

Komponent	Moment
Kamaxelhus	10 Nm + 90°
Kedjespännare till hållare	40 Nm
Styrventil, kamaxeljustering	18 Nm + 45°
Kamaxelns klämbygel	28 Nm
Kedjespännarfäste till vevhus	20 Nm

---

Passar följande motorkoder:
(Med INA-kamkedja. Observera att vissa motorer kan ha IWIS-kamkedja beroende på tillverkningsår. Kontrollera med chassinummer.)

• Mercedes-Benz: M133, M152, M157, M260, M264, M270, M274, M276, M278
• Fullständiga motorkoder: M133.980 M152.980 M157.980 M157.981 M157.982 M157.983 M157.984 M157.985 M256.930 M260.920 M264.915 M264.920 M270.910 M270.920 M274 M274.910 M274.920 M276.820 M276.821 M276.822 M276.823 M276.824 M276.825 M276.826 M276.850 M276.853 M276.925 M276.950 M276.952 M276.954 M276.955 M276.956 M276.957 M276.958 M276.960 M278.910 M278.912 M278.920 M278.922 M278.927 M278.928 M278.929 M278.932 M15746D

---

OE-Verktygsreferens:
W276589003900 / 276 589 00 39 00

---

Egenskaper & Fördelar:
✔ Kvalitetsverktyg från STAHLMAXX
✔ Utformat efter originalverktyg
✔ Säkerställer arbete enligt tillverkarens instruktioner

---

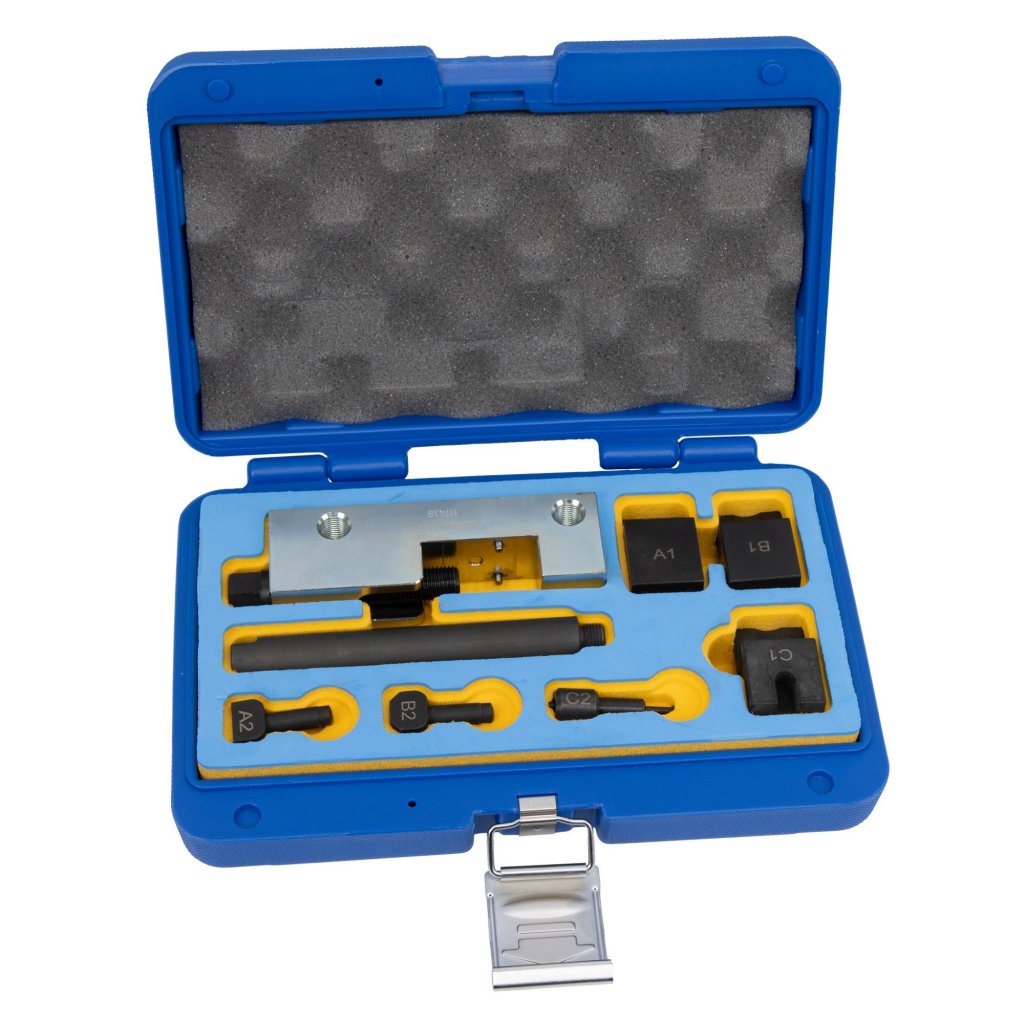

Leveransomfattning:
1x Nitverktyg kamkedja för Mercedes (som W276589003900)
Innehåller:

• Grundverktyg 1
• Grundträger 1G
• Spindel 2
• Upptag A1, B1, C1
• Tryckstycke A2, C2
• Nitstempel B2

(Enligt originalreparationsmanual för M264.915)

---

Rekommenderade tilläggsverktyg (ej inkluderade):
Art-Nr XX118703 – Doserpistol för 50ml tätmassor
Art-Nr XX117393 – Spännnyckel för multiribbrem (som MB W270589000700)
Art-Nr XX115272 – Monteringsverktyg för insprutningsdysor (som MB 272589004300)
Art-Nr XX106510 – Tändstiftsnyckel (som MB W278589000900)
Art-Nr XX101199 – Vevaxelvridare (som MB W001589650900)

Obligatoriska verktyg vid kamkedjebyte (ej inkluderade):
Art-Nr XX115398 – Verktyg för inställning av motorn (M133, M260, M270, M274)
Art-Nr XX116014 – Specialhylsa för att vrida kamaxlar (som MB W270589010700)

Vid större reparationer kan även behövas (ej inkluderade):
Art-Nr XX116961 – Svänghjulslåsning (som MB 270589004000)
Art-Nr XX116957 – Glidskenebultsutdragare (som MB W270589003300)
Art-Nr XX116166 – Tätning- och monteringsverktyg för vevaxel (som MB 119589011400 m.fl.)

Originalnummer anges endast som referens – detta är inte ett originalverktyg
