Verktygssats Oljebadsrem 1.0–1.2

Professionell och komplett specialverktygssats för arbete på 1.0L och 1.2L trecylindriga bensinmotorer med oljebadsrem (”wet belt”) från PSA-koncernen och närbesläktade märken. Satsen är utvecklad för samtliga generationer och versioner av dessa motorer och täcker hela reparationsförloppet – från kamremsbyte till demontering av kamaxeljusterare.

Verktygen möjliggör:

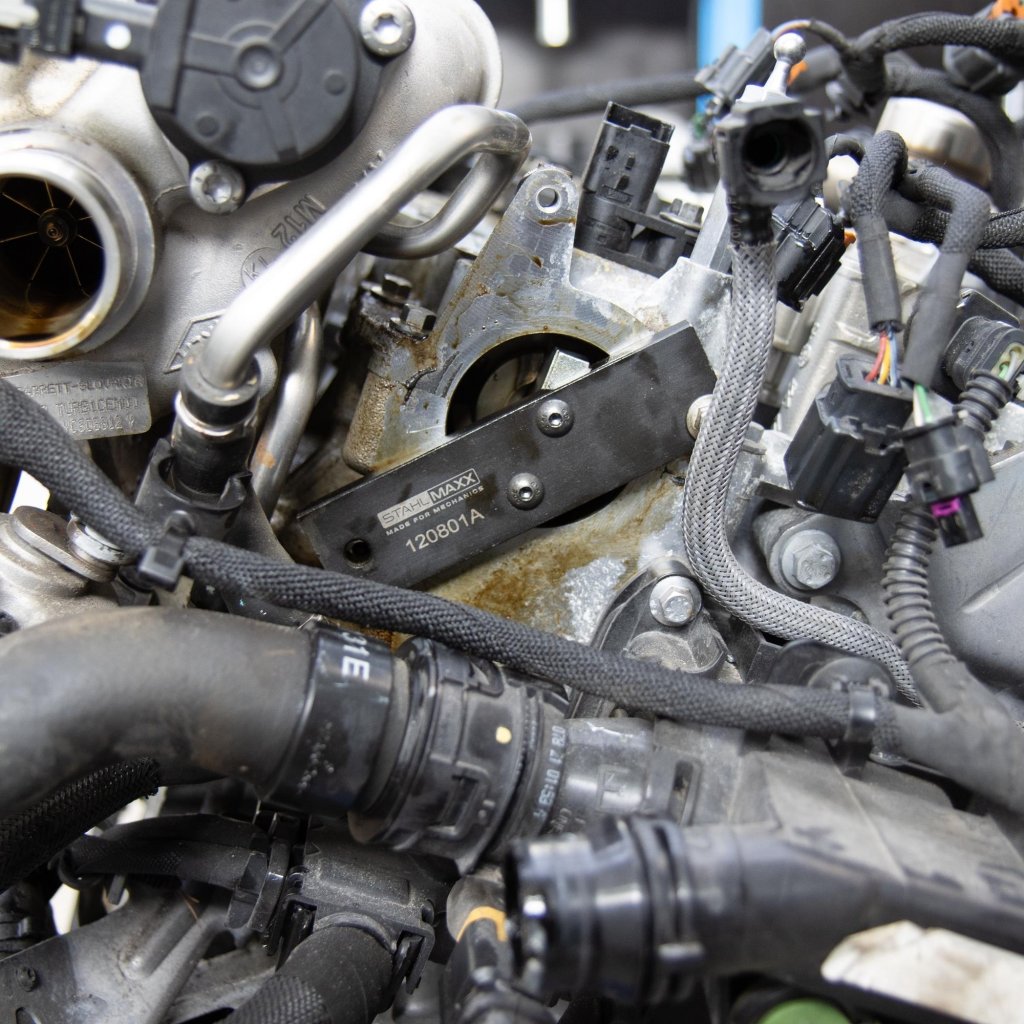

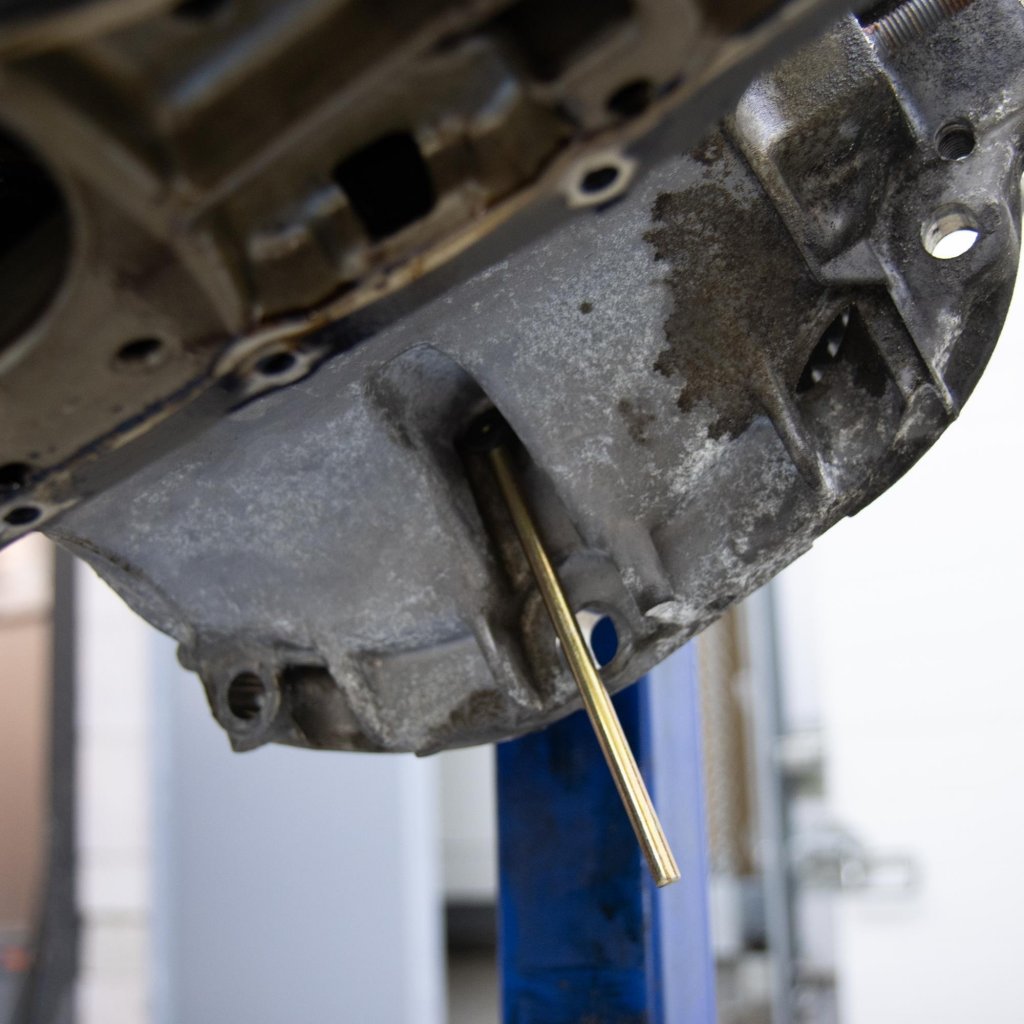

• Låsning av kamaxel och vevaxel

• Montering av elastisk serpentinrem över kylvätskepump

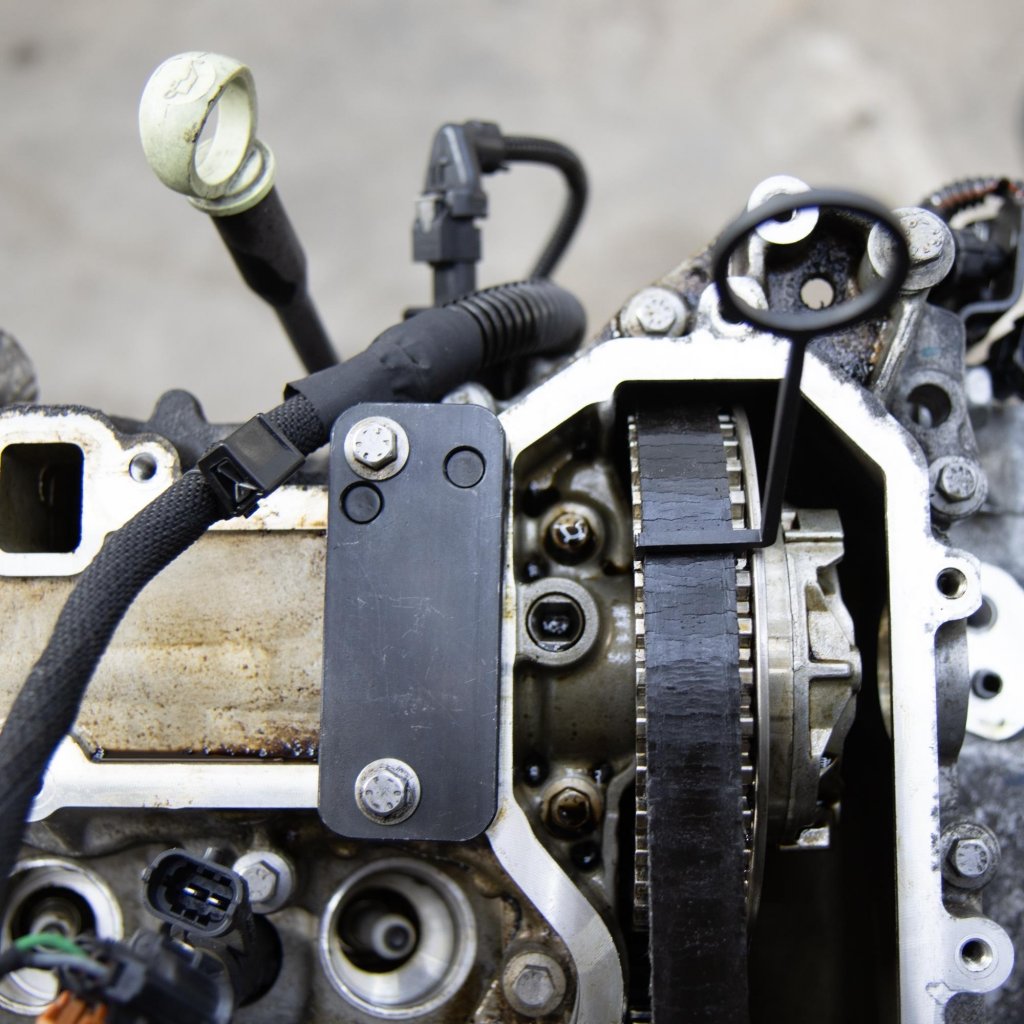

• Kontroll av kamremmens slitagegräns

• Montering av vevaxelns packbox

• Arbeten på kamaxeljusterare och kamaxlar

Satsen är anpassad för motorer från bl.a. Peugeot, Citroën, Opel, Toyota, Fiat och Jeep med EB0- och EB2-motorfamiljer.

Observera:
Vid arbete på dessa oljebadsmotorer ska oljetråget alltid demonteras för kontroll av oljepumpens sil. Det är även avgörande att korrekt motoroljespecifikation används enligt tillverkarens anvisningar.

För reparation av balansaxel krävs separat tilläggsverktyg.

Motorversioner och generationer

Satsen täcker samtliga tre generationer av 1.0L och 1.2L oljebadsremmotorer:

1:a generationen

• Ventilkåpan täcker hela cylinderhuvudet

• Samtliga arbeten kräver fullständig demontering

2:a generationen

• Delad ventilkåpa (L-formad del med oljepåfyllning demonterbar separat)

• 8 mm urtag för vakuumpumpens drivning

• Hållbrygga krävs vid demontering av kamaxlar

3:e generationen

• Delad ventilkåpa

• 9 mm urtag för vakuumpumpens drivning (låsverktyg måste anpassas)

• Vinklat hållverktyg förs in via oljetrycksregleringsventil

• Hållbrygga används för grundinställning

Viktigt:
Kamaxeljusterare är visuellt identiska (märkta ”IN” och ”EX”) och kan lätt förväxlas. Säkerställ att justeraren är mekaniskt låst mot kamaxeln enligt föreskriven kontrollprocedur.

Fördelar

• Komplett lösning för alla EB0- och EB2-varianter

• Anpassad för samtliga generationer av oljebadsremmotorer

• Professionell kvalitet för verkstadsmiljö

• Täcker både kamremsbyte och avancerade kamaxelarbeten

• Minskar risken för felaktig timing och motorskador

Kompatibla fordon

Passar bland annat följande modeller:

Peugeot: 108, 208, 2008, 301, 308, 3008, 508, 5008, Partner, Rifter
Citroën: C1 II, C3 III, C3 Picasso, C4 II, C5, C-Elysée, Berlingo, DS3, DS3 Cabrio, DS4
Opel: Astra L, Corsa, Combo, Grandland, Crossland, Mokka
Toyota: Aygo, Proace
Fiat: Doblo
Jeep: Avenger

Lämplig för omfattande lista av motorkoder inklusive EB0, EB2, EB2ADT, EB2ADTS, EB2DT, EB2F, B12XE, D12XHL, F12XHT m.fl.

Tekniska data & Momentspecifikationer

(Baserat på EB2 i Opel Crossland – följ alltid fordonstillverkarens specifikationer)

• Kamremsrulle och spännare: 20 Nm

• Kamremskåpa: 8 Nm

• Vevaxelremskiva: 20 Nm, därefter 25 Nm + 45°

• Vevaxelns mittbult: 50 Nm + 180°

• Kamaxelns kedjehjul: 20 Nm + 120°

• Ventilkåpa övre del: 10 Nm

• Ventilkåpa nedre del: 8 Nm

OEM-referenser

0109-2A, 0109-2B, 0109-2D, 0109-2E, 0109-4BZ, 0109-4H, 0197-BZ, 0197-N,
1643190080, 2000037072, EN-52112-2, EN-52127, EN-52127-1, EN-52127-2, EN-52128, EN-52589, EN-52809, G-0109-6

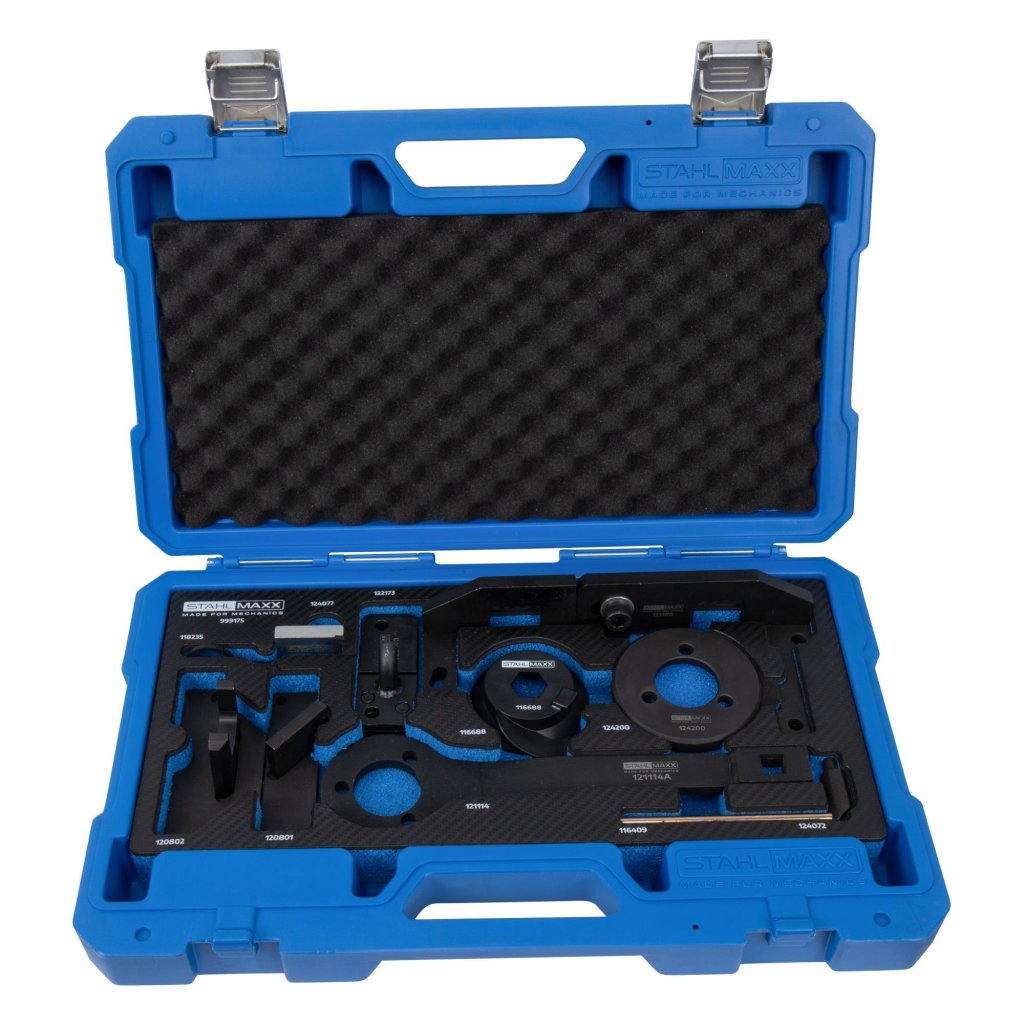

Leveransinnehåll

Komplett uppsättning låsverktyg, hållverktyg, monteringsverktyg och specialanpassade komponenter för:

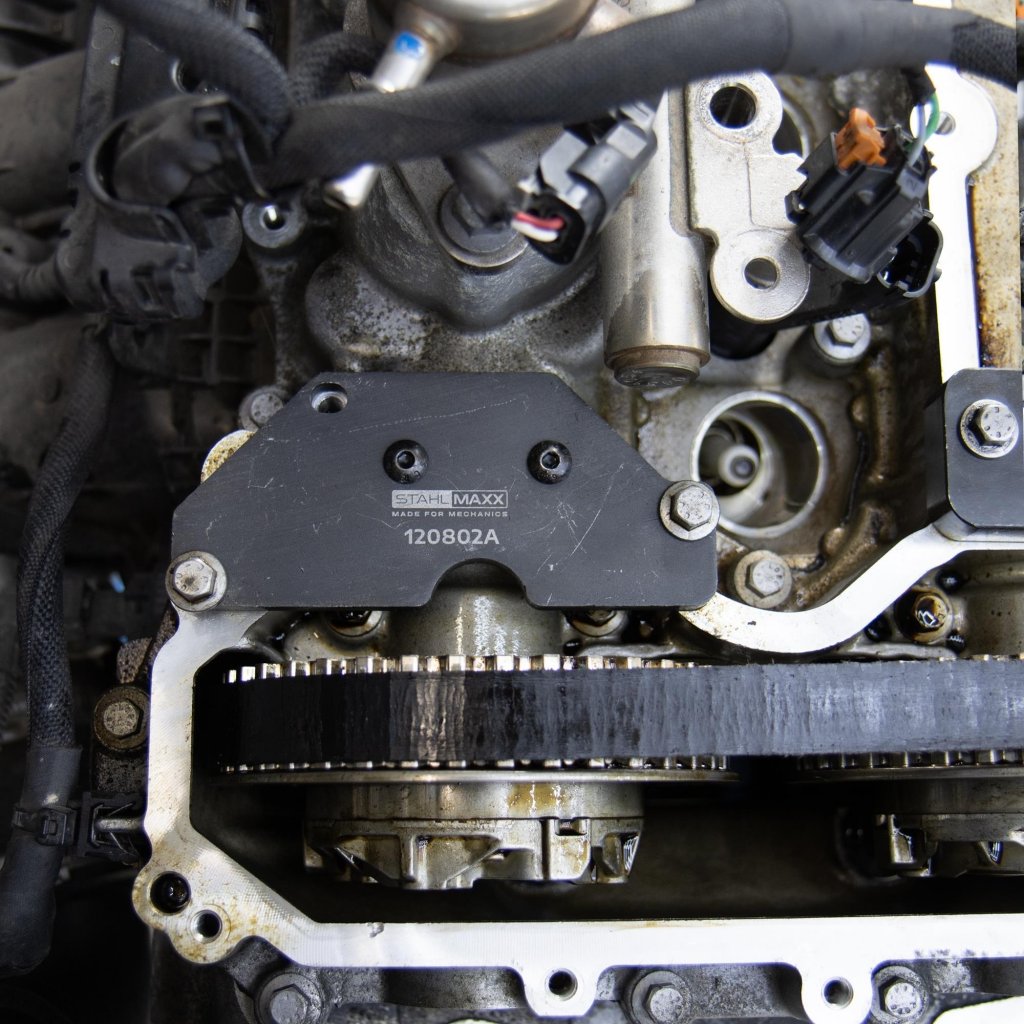

• Kamaxellåsning

• Vevaxellåsning

• Hållbrygga för kamaxlar

• Verktyg för kamaxeljusterare

• Monteringsverktyg för vevaxeltätning

• Verktyg för elastisk drivrem

Varför välja denna verktygssats?

Oljebadsremmotorerna i PSA:s 1.0 och 1.2 PureTech-serie kräver exakt låsning och korrekt arbetsmetodik. Denna sats är utvecklad för att täcka alla generationer och reparationsnivåer – från standard kamremsbyte till avancerad demontering av kamaxlar och justerare.

Ett komplett och professionellt val för verkstäder som arbetar med moderna PSA-, Opel- och Toyota-motorer.
