Tryckstyckessats för Hjälpramsbussningar – Audi Q7, Touareg, Cayenne (som VAG T10301)

Specialverktygssats för professionell demontering och montering av lagerbussningar i hjälpramen, både fram och bak. Då lagrens dimensioner är snarlika kan samma verktyg användas för båda bussningstyperna.

Användningsexempel (Audi Q7 3.0 TDI Quattro, årsmodell 2008):

• OBS: Vid luftfjädrade fordon, aktivera "Jack mode" innan arbetet påbörjas.
• Sänk hjälpramen ca 30–40 mm för åtkomst.

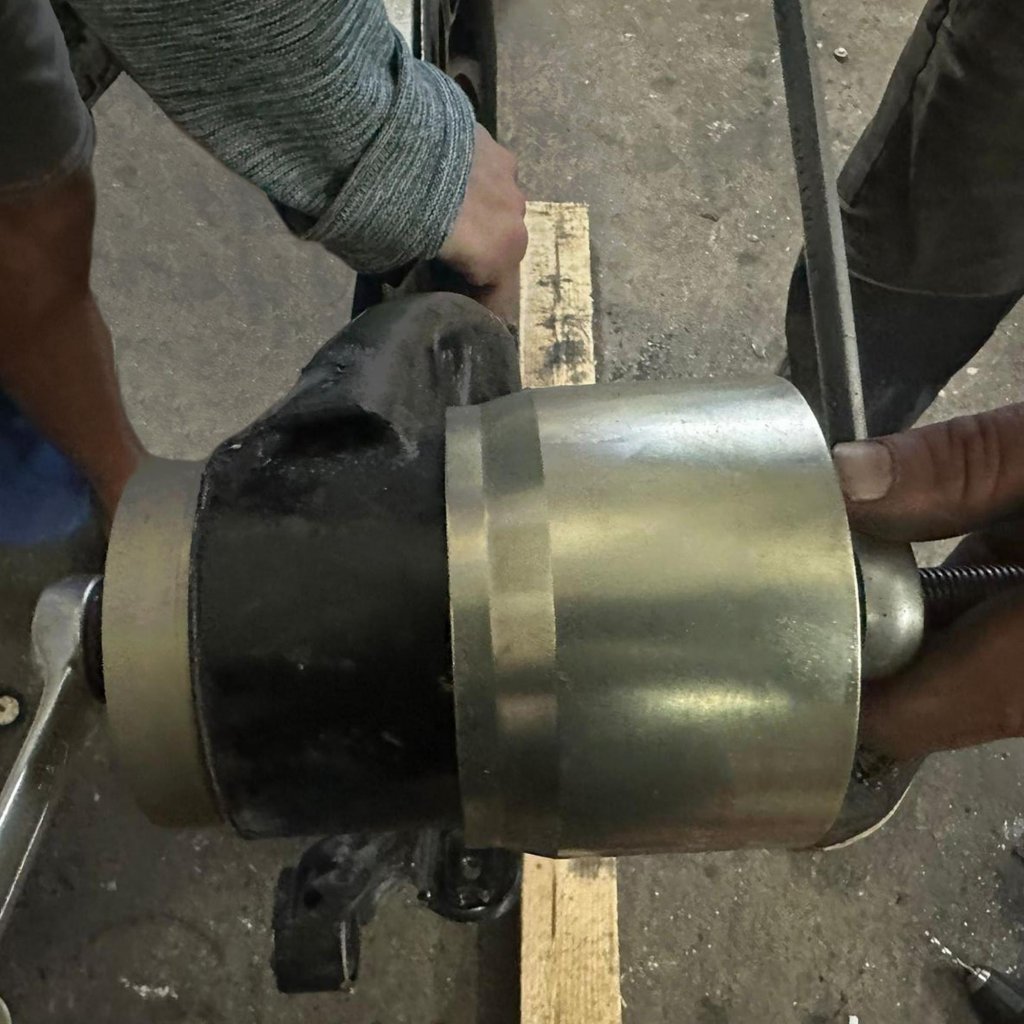

Demontering (fram & bak):

1. Märk ut bussningarnas positioner och överför dem till de nya.
2. Säkerställ att spindel och bussningar är väl smorda.
3. Använd tryckstycke nr 1 (Ø 91 mm) ovanifrån.
4. Placera tryckhylsa nr 2 underifrån.
5. Montera spindeln och fixera med lämplig mutter.
6. Förspänn, kontrollera inriktningen – därefter kan pressningen startas.

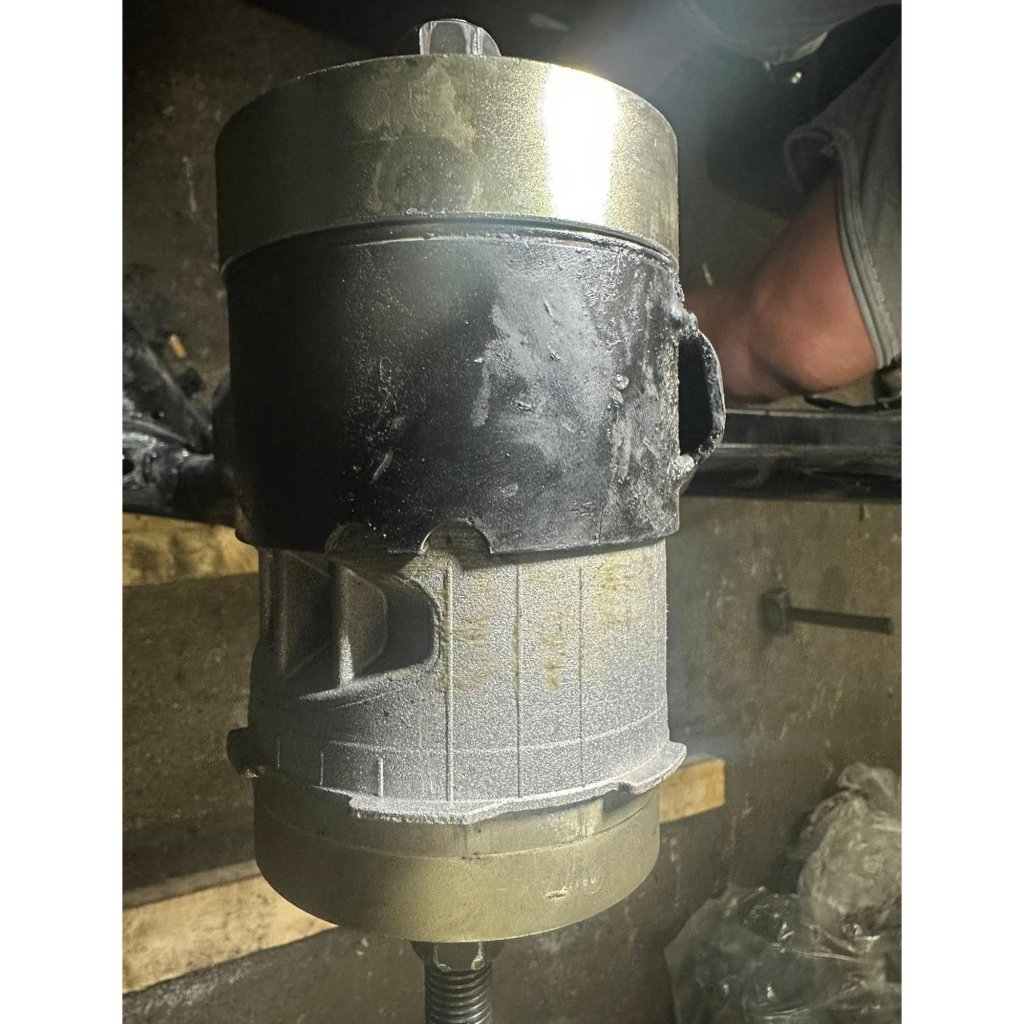

Montering (fram & bak):

1. Placera tryckstycke nr 3 (Ø 100 mm) ovanpå hjälpramen.
2. Placera den nya bussningen med tryckstycke nr 4 (avskuret) underifrån.
3. Montera spindeln, förspänn och kontrollera inriktningen.
4. Pressa in bussningen.

Viktigt: För V8-TDI-modeller (från 2011) ska tryckbrickan hållas på plats vid åtdragning. Vi rekommenderar användning av universell mothållare, Art-Nr. XX50002.

---

Teknisk information:

OBS!
Satsen innehåller ej spindel – avsedd för användning med hydraulcylinder och M20-dragspindel.
Vid mekanisk användning krävs drag-/tryckspindel med minst M16-gänga, t.ex. Art-Nr. XX100417.

Momentrekommendationer:

• Hjälpramsskruvar: 120 Nm + 180°
• Bärarmens muttrar: 180 Nm

---

Passar följande fordon:

• Audi Q7 (4LB): 2006–2016
• VW Touareg (7LA, 7L6, 7L7): 2002–2013
• VW Touareg (7P5, 7P6): 2010–2019
• Porsche Cayenne (9PA): 2002–2011
• Porsche Cayenne (92A): 2010–

Kompatibla lagerreferenser:

• Lemförder: 36661 01, 35950 01, 35951 01
• Meyle: 100 610 0053
• VAG: 7L0 499 035 A/B/C
• Porsche: 955 341 133 01

Motsvarar VAG-verktyg:

• T10301 (inkl. T10301/3, /4, /5, /6, /7, /15)

Originalnummer är endast som referens – ej originalverktyg

---

Egenskaper i korthet:
✔ Kvalitetsverktyg från Stahlmaxx
✔ Kan användas både hydrauliskt och mekaniskt
✔ Arbete direkt på fordonet – ingen demontering av hjälpramen krävs

---

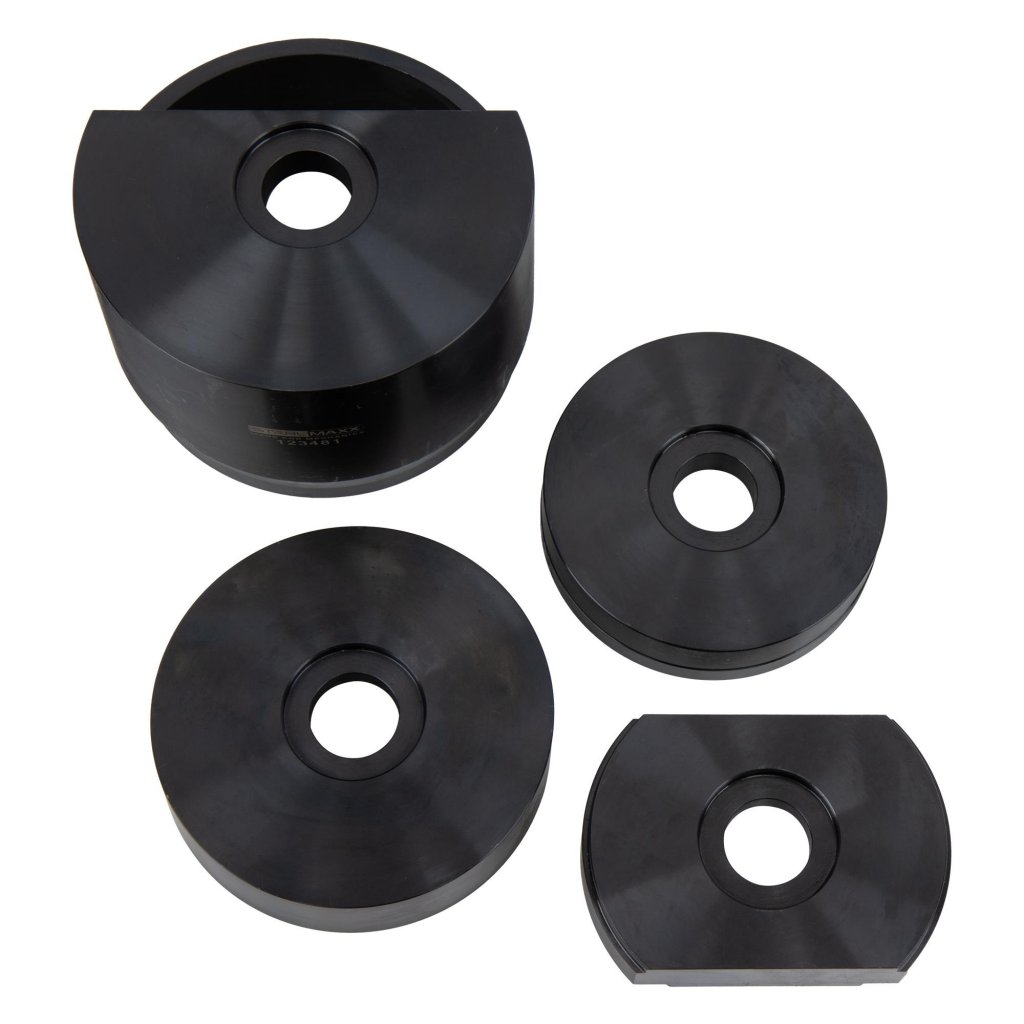

Innehåll i satsen:

• 1 x Tryckstycke nr 1, Ø 91 mm (demontering) – som T10301/5

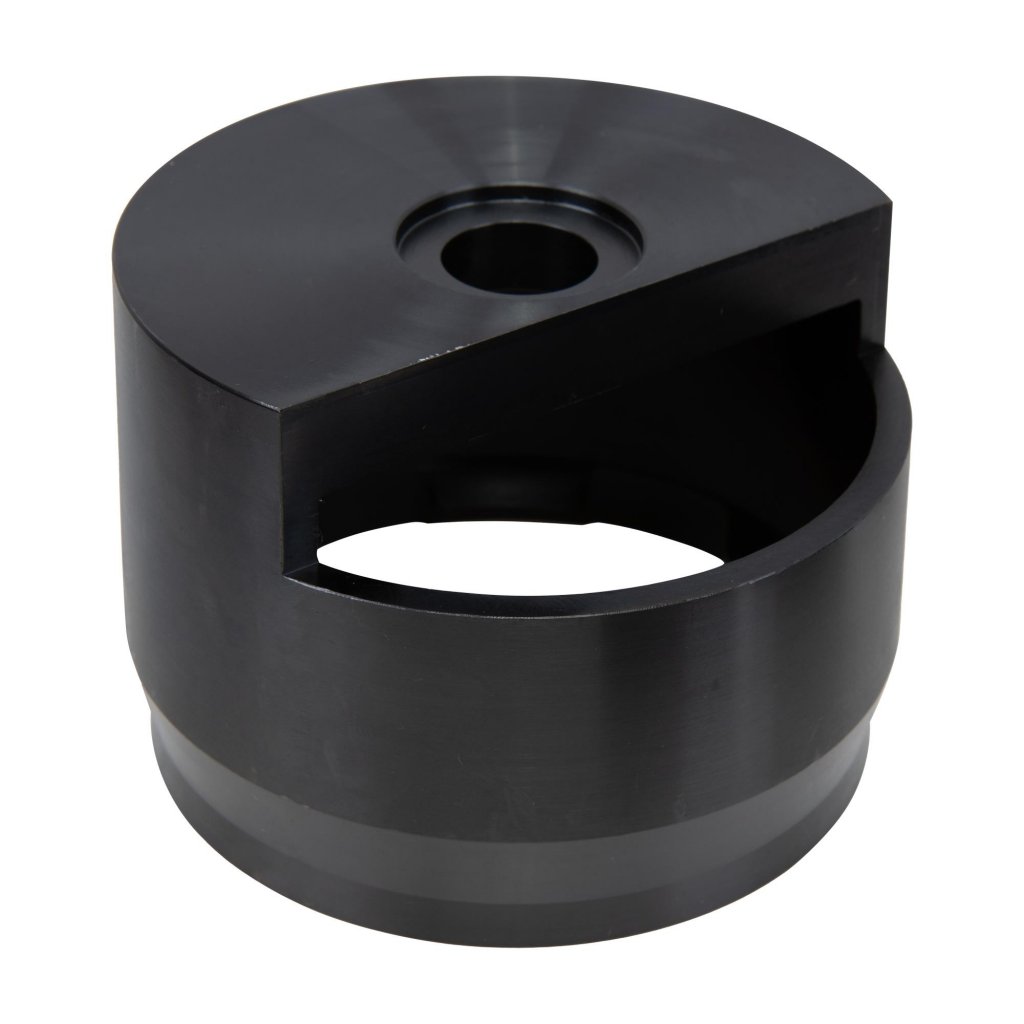

• 1 x Tryckhylsa nr 2 (demontering) – som T10301/3 och /4
• 1 x Tryckstycke nr 3, Ø 100 mm (montering) – som T10301/7
• 1 x Tryckstycke nr 4 (avskuret, montering) – som T10301/6 och /15

---

Kompletterande verktyg (ingår ej):

Hydraulisk användning:

• Art-Nr. XX102754: Hydraulcylinder 18,2 t, dubbelverkande, M20x2,5
• Art-Nr. XX119108: Stor förlängningssats, 9 delar

Mekanisk användning:

• Art.-Nr. XX100417: M16-spindel, 350 mm, med kullagermuttrar
