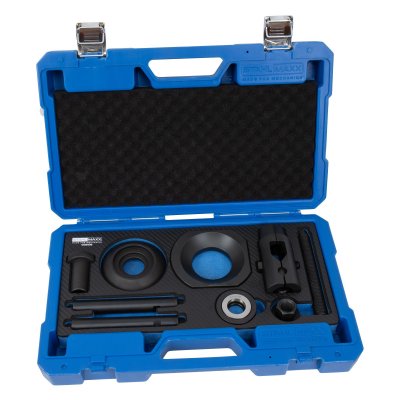

Utdragare för Ford 2.0 EcoBlue

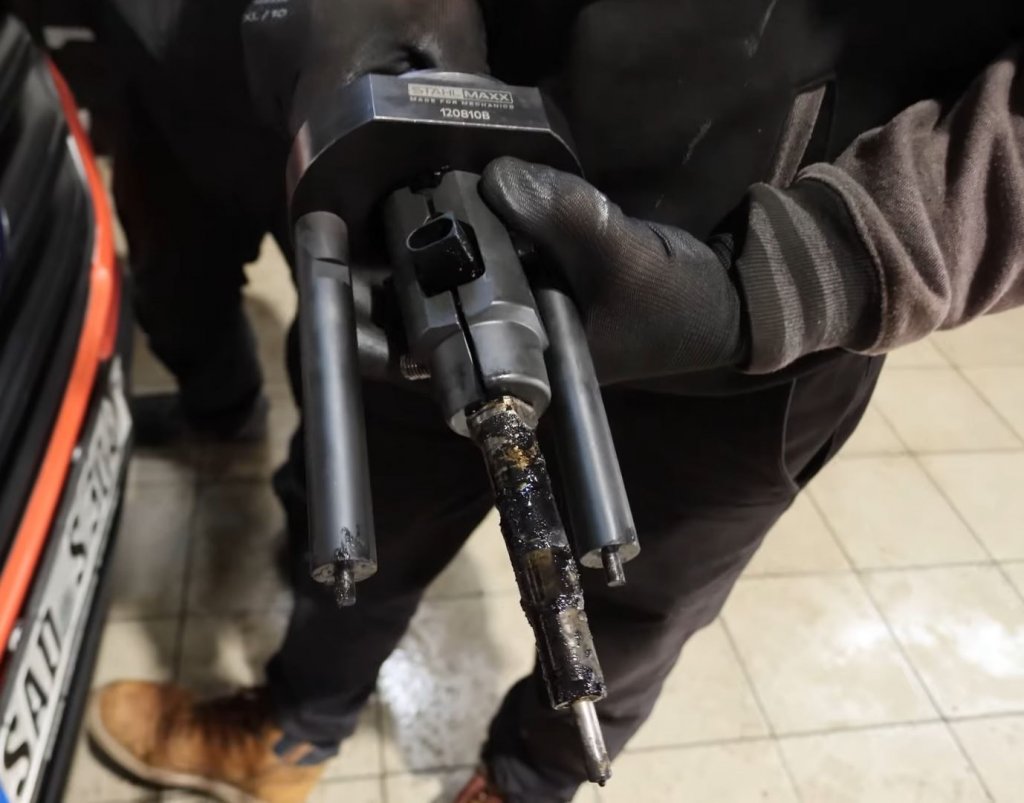

Professionellt och högkvalitativt specialverktyg för demontering av fastnade bränsleinsprutare på Fords 2.0 EcoBlue dieselmotorer. Utdragaren är konstruerad för att möjliggöra säker borttagning utan att demontera eller skada injektorn, vilket gör den idealisk vid service och felsökning där injektorn ska återanvändas.

Utdragningen kan utföras manuellt med gängad spindel eller i kombination med hydraulcylinder, beroende på hur hårt injektorn sitter fast.

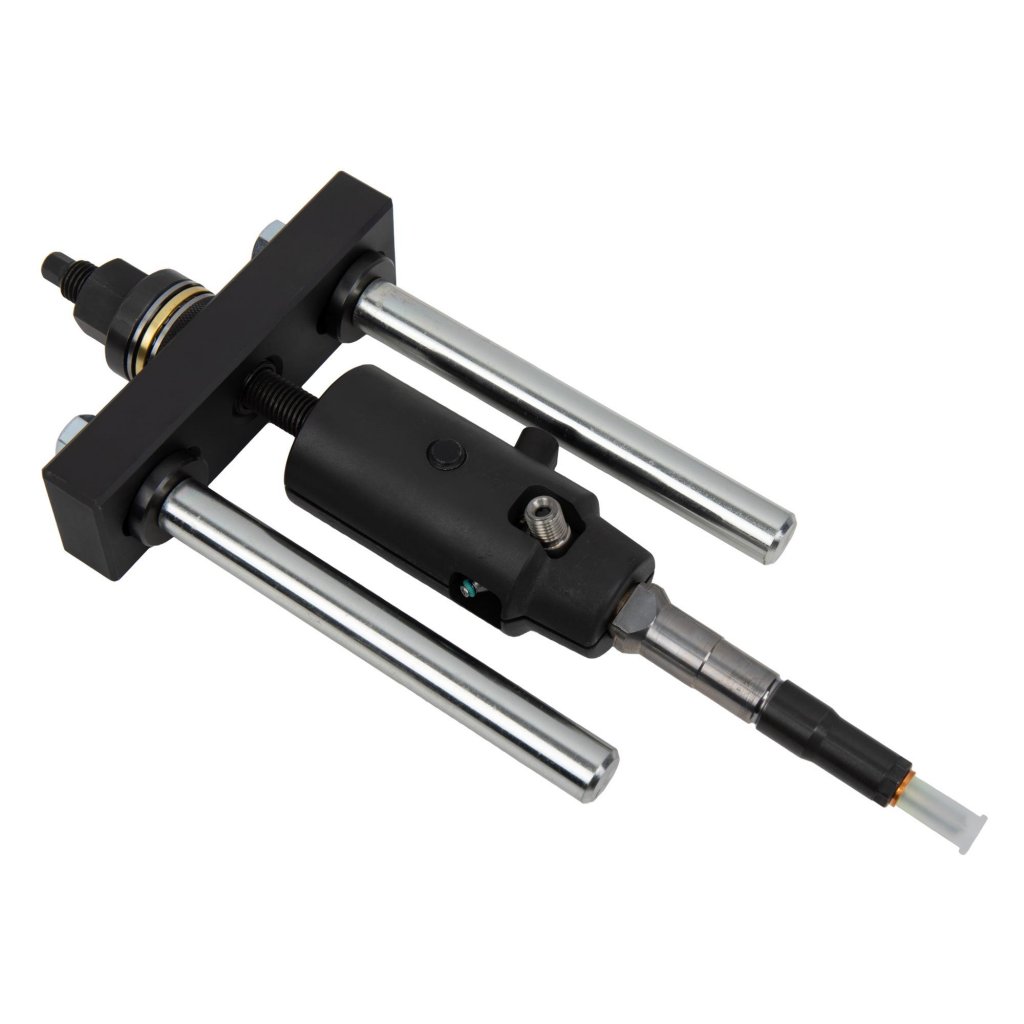

Den specialanpassade konstruktionen kompenserar för mindre vinkelfeljustering och klarar betydligt högre dragkrafter än traditionella, stela injektoravdragare.

Fördelar

• Demontering av fastnade injektorer utan skador

• Möjlighet till både manuell och hydraulisk utdragning

• Kompenserar för vinkelfel – högre säkerhet

• Kraftigare konstruktion än standardavdragare

• Idealisk för professionella Ford-verkstäder

Användningsprocedur (sammanfattning)

1. Låt motorn gå på tomgång tills den är varm (rekommenderas).

2. Avlägsna mittskruvarna från ventilkåpan vid respektive injektor.

3. Avdragarstöden monteras i monteringshålen, inte i injektorns fästskruvar.

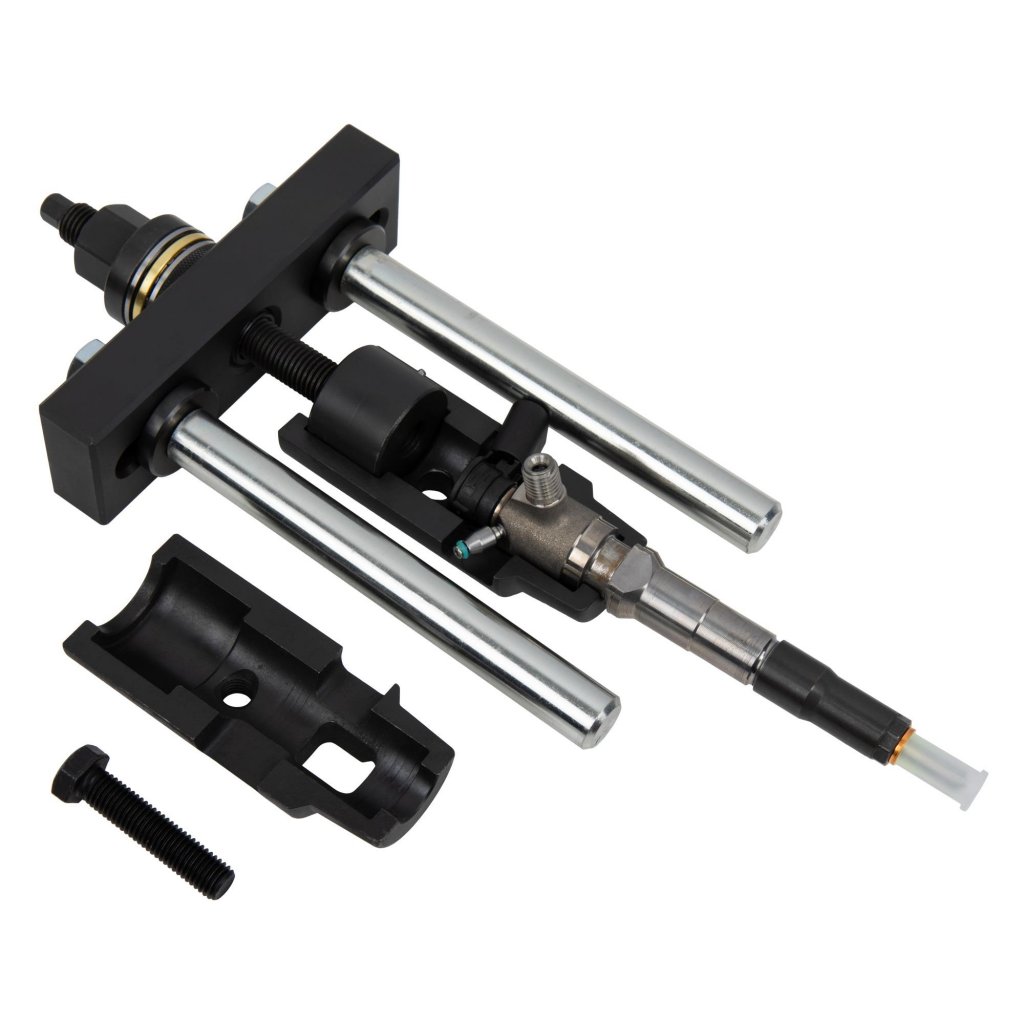

4. Montera avdragarklocka, spindel och adapter runt injektorn.

5. Dra åt sidotrycksskruven till max 60 Nm.

6. Placera bryggan och dra lagermuttern för hand.

7. Säkerställ att monteringen är parallell.

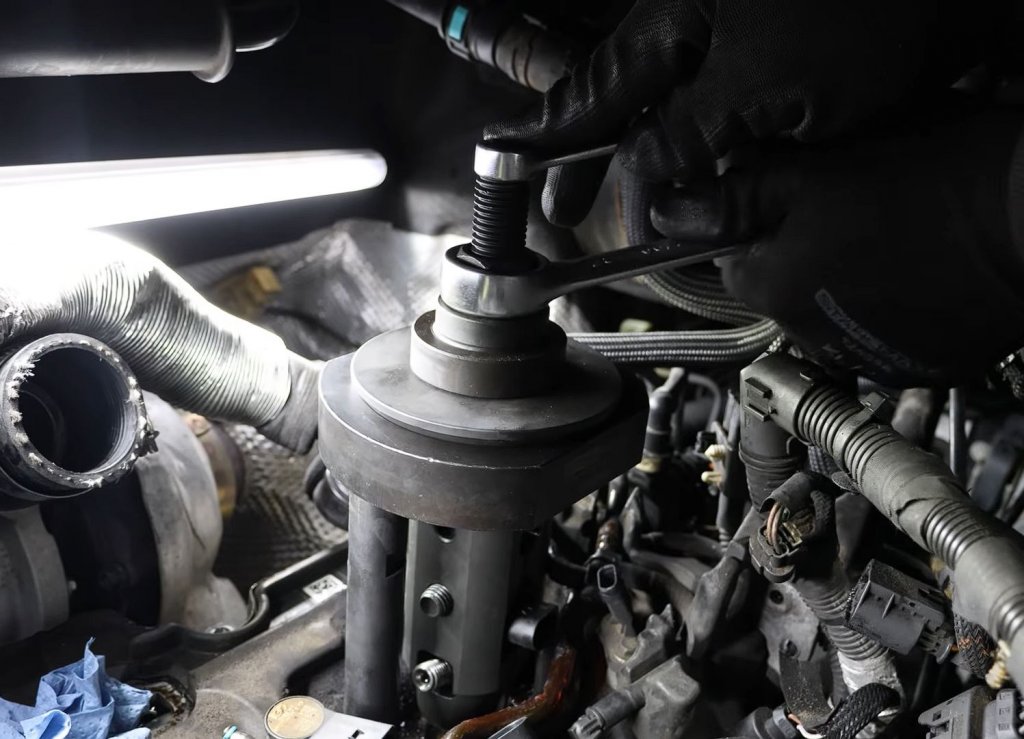

8. Dra lagermuttern med nyckel medan spindeln hålls i sexkanten.

Varning – max belastning

• Om injektorn inte lossnar med handkraft kan momentnyckel användas upp till max 250 Nm

• Avbryt omedelbart om 250 Nm överskrids

• Rekommenderad hylsa: 27 mm, t.ex. kråkfotsnyckel (artikelnr. 100584)

Om utdragning misslyckas vid 250 Nm:

• Använd hydraulcylinder artikelnr. 118860, eller

• Alternativt verktyg artikelnr. 118722, vilket innebär demontering och förstör injektorn

Kompatibla fordon

Ford

• Edge

• Focus

• Galaxy

• Kuga

• Mondeo

• Ranger

• S-Max

• Tourneo

• Tourneo Custom

• Transit

• Transit Custom

Kompatibla motorkoder (urval)

BC2X, BCCA, BCCB, BCCC, BCCD, BCDA, BCFA, BCFB, BCRA
BJFA, BJFB, BJFC, BJFD, BJRA, BJRB
BKFA, BKFB, BKFC, BKFD, BKRA
BLFA, BLFHA, BBLF
YL2X, YLCA, YLCB, YLCC, YLDA, YLDC, YLF6
YLFA, YLFB, YLFS, YLR6, YLRA
YMCA, YMCB, YMCC, YMDA, YMF6, YMFA, YMFB, YMFS
YMHA, YMR6, YMRA, CAYN
YNFFA, YNFS, YNR6, YNRA
T20DD0J

Kompatibla injektorer

• Ford 2143478

• A2C9303500080

Används som OEM-referens

• Ford 303-1706

• 303-1706-01

• 303-1706-1HS-KIT

• 303-1706-1HS-KITXL

Extra verktyg (ingår ej)

• 118860 Hydraulcylinder, ihålig kolv, 12 ton

• 118722 Injektoravdragare Ford 2.0 EcoBlue (för destruktiv demontering)

Viktig information

• Originalartikelnummer används endast för jämförelse

• Detta är inte ett originalverktyg, men fullt kompatibelt
