Detta professionella motorinställningsverktyg är utvecklat för exakt inställning och kontroll av kamkedjan på 2.0 dCi M9R-motorer (Blue generation från 2019 och framåt). Verktygssatsen är särskilt framtagen för arbete i samband med demontering/montering av högtryckspump eller vid byte av kamkedja.

För korrekt timing är det avgörande att högtryckspumpens position kontrolleras. Den medföljande mätadaptern med markeringar och låsbar gliddelenhet möjliggör exakt positionering och säker inställning. Kamkedjan justeras i kombination med färgkodade kedjelänkar som måste linjera exakt med markeringar på kamaxel, vevaxel och cylinderhuvud.

Verktygssatsen är även kompatibel med Mercedes OM699-motorer, där kontroll av kamkedjans position kan utföras utan grundinställning av högtryckspumpen.

Fördelar

• Exakt inställning av kamkedja och motortiming
• Möjliggör kontroll av högtryckspumpens position
• Anpassad för moderna M9R “Blue” motorer (från 2019)
• Kompatibel med flera tillverkare och modeller
• Idealisk vid kamkedjebyte och motorreparation
• Professionellt verktyg för verkstad

Kompatibla fordon

Renault: Trafic III, Koleos*
Nissan: NV300, Primastar (från 2020)
Fiat: Talento (EcoJet 120–170 hk)
Mercedes: X-Klass

*För vissa Koleos-versioner krävs kompletterande verktyg (äldre modell)

Kompatibla motorkoder

• M9R710
• M9R712
• M9R714
• OM699

Teknisk information

• Funktion: Inställning av kamkedja och motortiming
• Användning: Kontroll och justering av högtryckspump
• Motortyp: 2.0 dCi kedjedrift
• OEM-referenser (urval):
  • Renault: Mot.1766, Mot.1770, Mot.2219-serien
  • Mercedes: W699589001500, W699589004000 m.fl.
  • Fiat: 2041600090, 2075500090-serien
  • Opel: EN-48330, EN-48331

Åtdragningsmoment (referensvärden)

Renault M9R (ex. Trafic III):

• Vevaxelbult: 150 Nm + 200°
• Högtryckspump: 50 Nm + 50°
• Kamaxelbultar: 10 Nm + 40°
• Insugskamaxel: 20 Nm + 35°
• Spännare/styrskenor: 25 Nm

Mercedes OM699:

• Vevaxelbult: 100 Nm + 150°
• Högtryckspump: 90 Nm
• Kamaxelbultar: 10 Nm + 40°
• Insugskamaxel: 30 Nm
• Spännare: 25 Nm

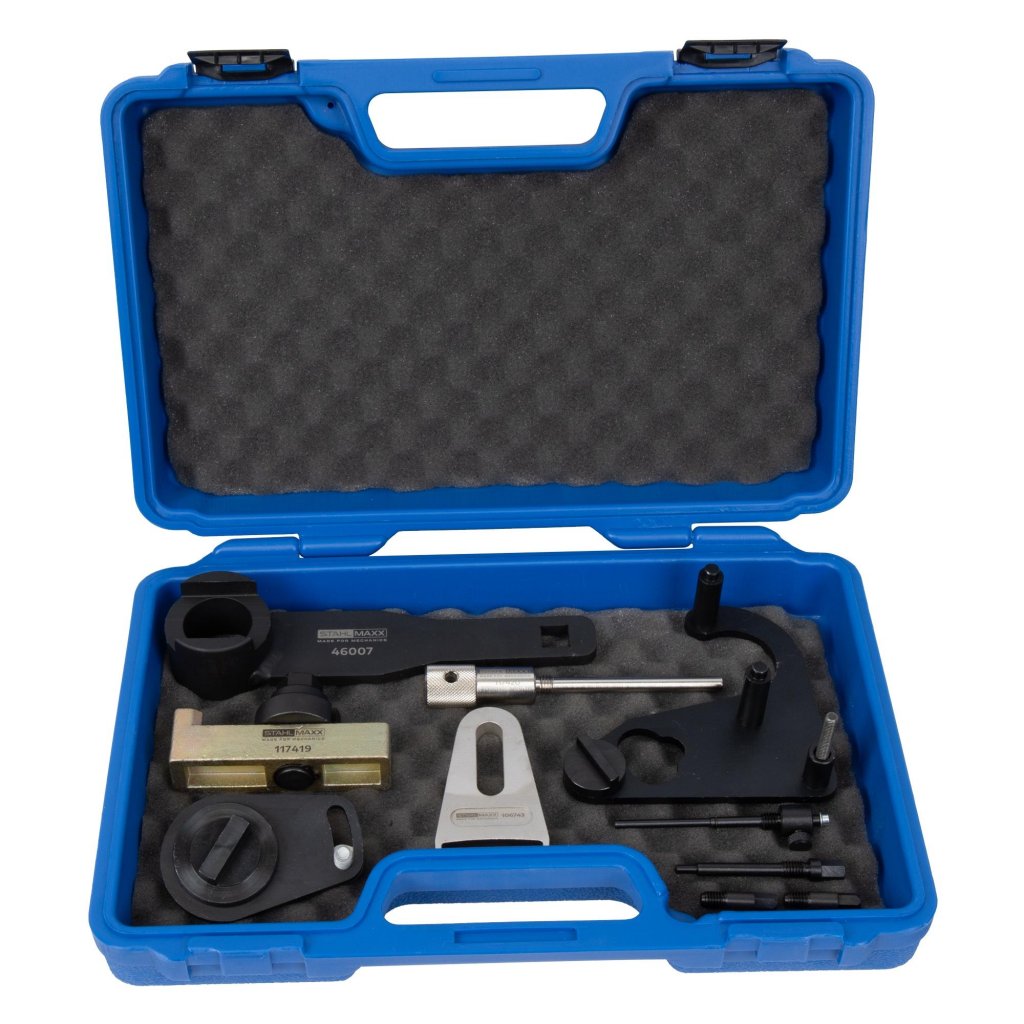

Leveransinnehåll

• Kamaxeljusteringsverktyg
• Vevaxellåsdorn
• Styrstift för högtryckspump
• Inställnings- och mätdorn för TDC
• Justeringsverktyg för insugskamaxel
• Svänghjulslåsverktyg
• Kamaxeljusteringsverktyg
• Mothållsverktyg för remskiva

Rekommenderade tillbehör (ingår ej)

• Hållarverktyg för högtryckspumpens kedjehjul
• Demonteringsverktyg för pumpdrev
• Verktyg för frontkåpa (mässingsblad)
• Oljepackning vevaxel (rekommenderas bytas vid demontering)

Varför välja denna

Denna verktygssats är avgörande för korrekt och säker inställning av moderna 2.0 dCi-motorer. Med hög precision och OEM-anpassad funktion minskar risken för felaktig timing, vilket sparar både tid och kostnader vid avancerade motorarbeten.
