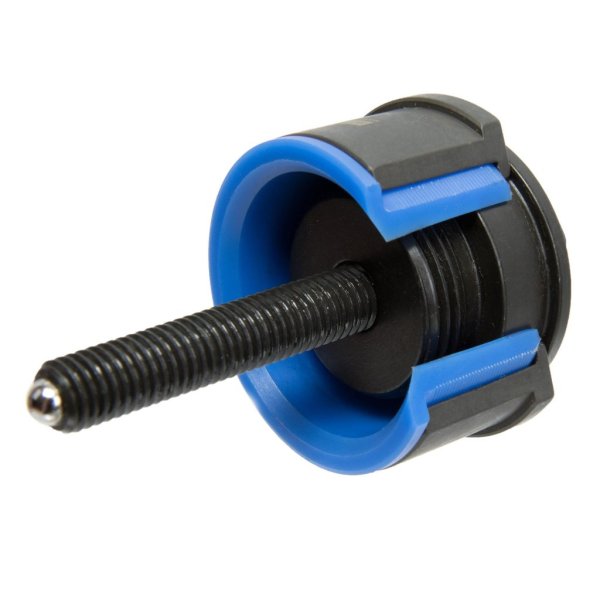

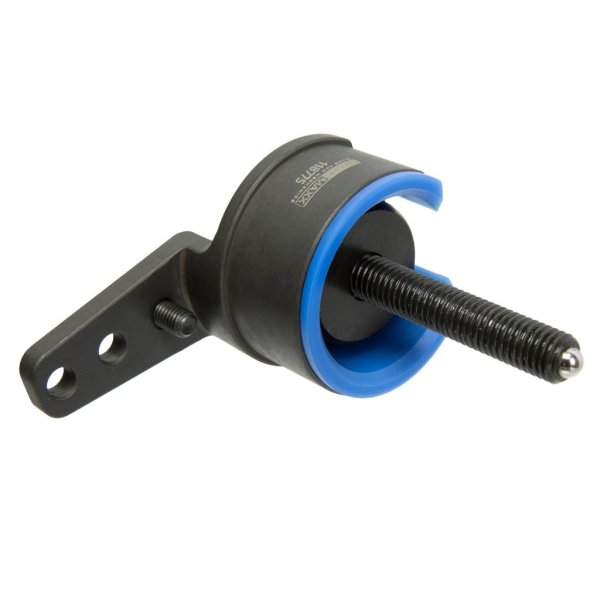

Dieselpump-Avdragare för Mercedes OM654 & M256.930

Detta specialverktyg för att demontera högtryckspumpen eller dra av högtryckspumpens kedjehjul är oumbärligt för professionellt arbete på common-rail-insprutningspumpen i motorserierna OM654 och M256.

Obligatoriskt förarbete:
Ta bort laddluftsledningen och fläktenheten.
Kedjehjulslocket är placerat under glödkontrollenheten på transmissionssidan och måste förstöras för att ta bort det.
!OM654! Motor i rotationsriktning vid 70° markering förre OT. ställ in (markering av drivhjul till 8 kantmarkering vid ca kl. 2) | !OM256! Motor i rotationsriktningen vid 120°-markeringen före OT.
Ta bort högtryckspumpen (Skruva loss skruvarna växelvis ett varv i taget, annars skadas högtryckspumpen).
Demontering:
För att blockera vevaxeln under denna process måste mothållaren (XX120747) först användas. som W654589004000 kan vibrationsdämparen demonteras.
Placera nu vevaxelns hållarlås (120742) som ska användas som 654589002100 (det är tillåtet att vrida till lämpligt läge på hållarverktyget).
Expansionsprocedur:
Skruva loss kedjehjulsskruven på HD-pumpen, fäst demonteringsverktyget på timinghuset och dra åt tryckstycket för hand tills vidare.
Lossa nu högtryckspumpens fästskruvar i följd (överst-mitten-botten).
Skruva i tryckbulten tills HP-pumpen har tryckts av.
Hållarverktyget förblir fäst tills det återmonteras.
Ihopsättning:
Ta bort tryckstycket, sätt på höljet till HD-pumpen och dra åt skruvarna (åtdragningsmönster för motor 256.9 botten-centrum-topp i etapper). (2NM, 8NM, 60° grader)
Ta bort demonteringsverktyget, dra åt kedjehjulsskruven till 60Nm och kör in locket.
Ta bort hållarlåset.
!OM654! Motor i rotationsriktning vid 70° markering v.OT. plats. (Markering av drivhjul till 8 kantmarkering vid ca kl. 2) | !OM256! Motor i rotationsriktningen vid 120°-markeringen före TDC. plats.
Högtryckspumpen kan nu installeras igen. (åtdragningsmoment 256,9 Nm)
Innan du startar motorn, slå på tändningen i minst 5 sekunder för att fylla HD-pumpen.
Lämplig för Mercedes OM654, M256 motorer, installerad i:
En klass (177)
B-klass (247)
C-klass (205, 206)
V-klass (447)
GL (167)
GLA (247)
GLB (247)
GLC (253)
VITO (447)
CLA (118)
CLS (257)
SPRINTERS (910, 907)
E-KLASS (213, 238)
S klass (222, 223)
AMG GT (290)
Leveransomfattning:
1 x XX118775 Högtryckspumpavdragare för Mercedes M654 och M256.930 för användning som W654589001400

Referensnumren är endast för identifiering, de är inte originalverktyg.
