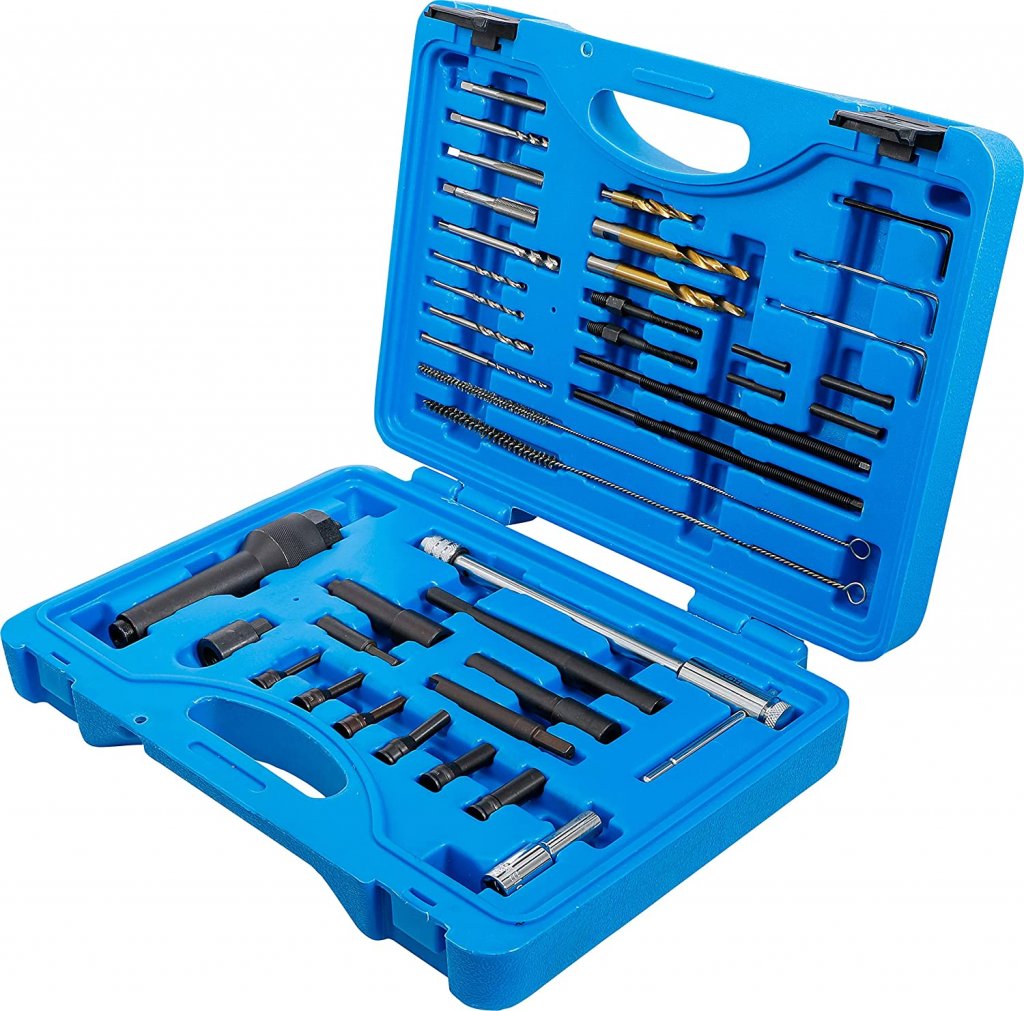

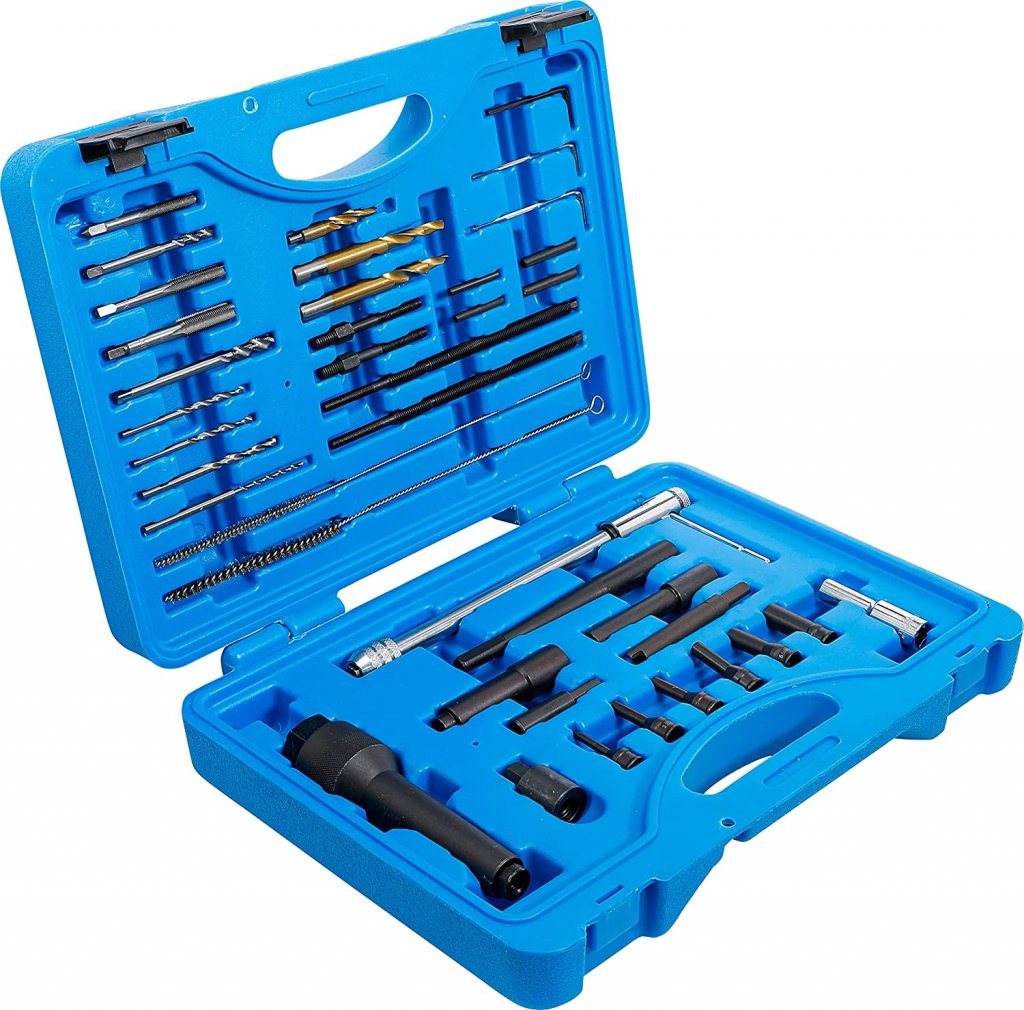

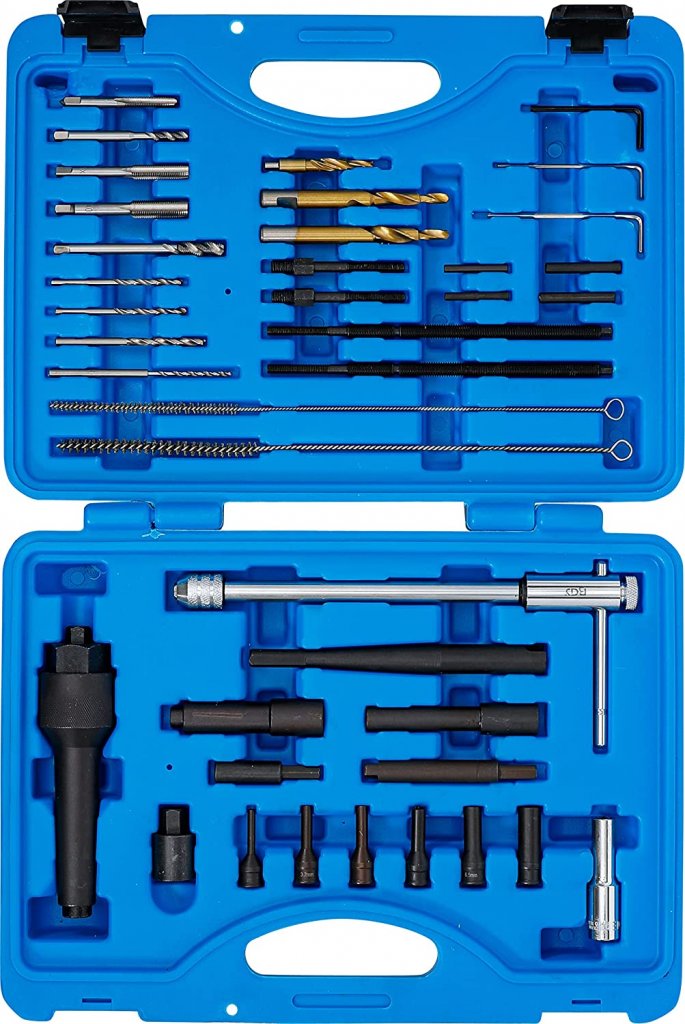

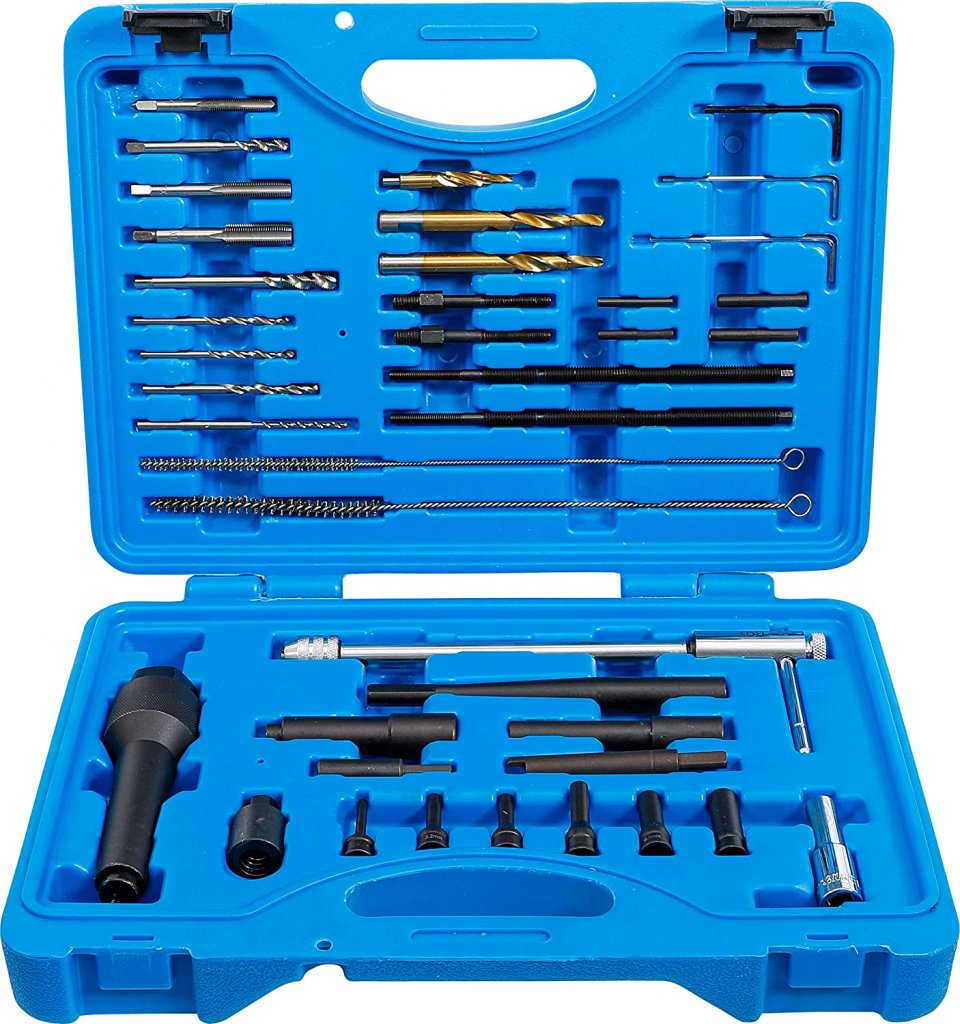

Glödstift Verktygssats M8 & M10

Stor verktygssats för montering och demontering av glödstift och professionell reparation av glödstiftsgängor
Gängtapp för efterskärning av glödstiftsgängan M8 x 1 och M10 x 1
Rengöring av glödstiftsgängan i topplocket
Hållare för gängtappar med spärrfunktion

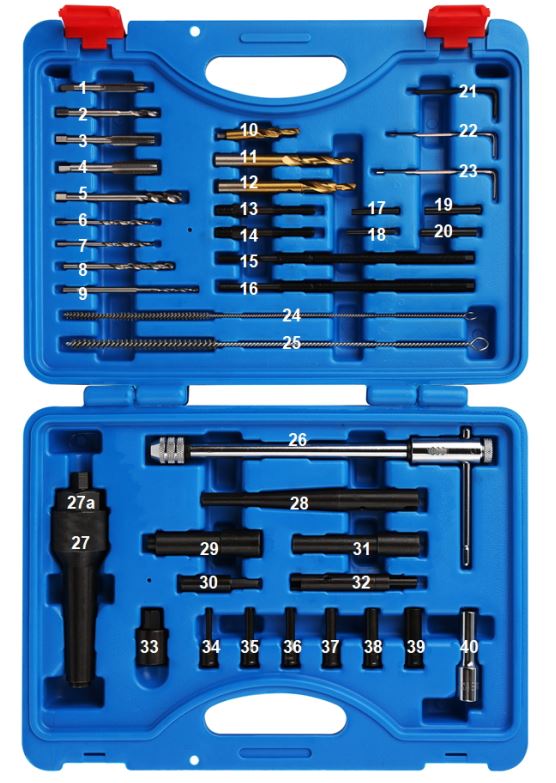

Leveransomfattning:
5 Gängtappar 1/4" x 28UNF - 12 x 28UNF - M8 x 1,0 - M10 x 1,0 - M8 x 1,0
4 Spiralborrar 2,6 - 3,4 - 3,4 - 4,4 mm
3 Stegborrar för att borra ut brustna glödstift 4,4 x 7 - 5,4 x 7 - 5,5 x 9 mm
2 Dragbultar
2 Dragspindlar
4 Borr-centreringshylsor 2,6 - 3,7 mm
3 Vinkelnyckel, insex 2 - 2,5 - 3 mm
2 Stål-rundborstar 5 x 300 - 7 x 300 mm
2 Gängtappshållare
1 Centreringsanordning med kullager och dragspindel
2 Spindelmuttrar
2 Spiralborrshållare
1 Centreringshylsa
1 Utdragarhylsa
6 Avdragare för glödstiftselektrod, 1/4", 2,6 - 3,2 - 3,5 - 4,5 - 6,5 - 8,25 mm
1 Hylsa, 3/8", E-Profil E10

Användning:

Denna metod används för att avlägsna glödstift där sexkantsfästet har brutits av vid lossningsförsök.

1. Förberedelse och avlägsnande av trådstift:

   • Välj en passande twist-insats (34-35-36-37-38-39) och sätt den på glödstiftets elektriska anslutning.

   • Vrid medurs för att bryta av trådstiftet på glödspiralen.

   • Om trådstiftet inte bryts av tillräckligt djupt, kan det efterbearbetas genom borrning.

2. Borrning av trådstiftet:

   • Skjut en passande centreringshylsa (17-18-19-20) över trådstiftet och driv in den så långt som möjligt med en hammare.

   • Observera att hylsan ska sticka ut minst 3 mm för att underlätta borrningen.

   • Använd en lämplig borr (6-7-9) för att borra ut trådstiftet. Centreringshylsan fungerar som en styrning för borren.

   • Efter borrning, avlägsna centreringshylsan.

3. Borttagning av glödstiftet:

   • Placera centreringsanordningen (27) i glödstiftets schakt.

   • Montera en lämplig borr (11-12) i borrhållaren (28) och fixera den genom att dra åt ställskruven med insexnyckeln (21).

   • Sätt in borrhållaren i centreringsanordningen enligt illustrationen.

   • Spänn fast borrhållaren i en borrmaskin och borra upp glödstiftet.

4. Gängning och utdragning:

   • Spänn fast gängtappen (1) i hållaren (26) och gänga upp ett nytt invändigt gäng i det kvarvarande glödstiftet.

   • Skruva in dragbulten (13-14) med den långa gängade sidan i glödstiftet.

   • Ta ut dragspindeln (27a) från centreringsanordningen och ta bort spindelmuttern.

   • Fäst dragspindeln på dragbulten och sätt tillbaka centreringsanordningen i schaktet.

   • Skruva på spindelmuttern för hand.

   • Håll dragbulten stilla med en 13 mm nyckel och dra åt spindelmuttern med en 30 mm ringspärrnyckel genom att vrida medurs.

   • Glödstiftets rester kommer nu att dras ut steg för steg.

OBS! Det finns en risk att den främre delen av glödstiftet bryts av och fastnar i hålet för glödspiralen. För detta scenario finns ett specialverktygssats att använda.
