Inställningssats, Kamkedja för Fiat & Jeep 1.0 1.3

Motorgenerationen av 1.0- och 1.3 T-Gdi-motorerna från 2018, installerade i Fiat- och Jeep-fordon, kräver specialverktyg för motorreparationer och för att justera tidtagningen.
Kamaxeln låses genom att driva vakuumpumpen. Vevaxeln justeras med hjälp av en svänghjulslåsdorn.
Kylvätskepumpen på dessa motorer drivs av ett kedjedrev.

Metod för arbetet:
Tidtagningen är inställd på TDC 1:a cylindern.
Vakuumpumpen och vibrationsdämparen med remdrift måste demonteras.
Den centrala skruven på kamaxeljusteringen behöver INTE lossas för att byta ut kamkedjan.

Hänvisning:
Vevaxelns mittskruv har vänstergänga!
Den centrala skruven lossas med svänghjulsfixeringen och vibrationsdämparens hållarverktyg isatt.
Enligt tillverkaren måste den högra övre motorfästesskruven bytas ut.

Lämplig för följande motorkoder:
Alfa Romeo, Fiat, Lancia, Jeep
55282151, 55282328, 46351268, 46337540, EKA, EYF

Installerad i:
Fiat: 500, 500X, Typo
Jeep: Kompass, Renegade

OE-Jämförelsenummer:
2063000090, 2 063 000 090
2063500090, 2 063 500 090
2064000090, 2 064 000 090

Eventuella åtdragningsmoment som krävs:
(Referens: Fiat 500x 1.0 MKB: 552 82 151)

Vevaxel centralskruv: 19 - 21 Nm + 170 grader
Kedjehjul kylvätskepump: 18 - 22 Nm
Glidskena: 8 - 10 Nm
Spännslid: 18 - 22 Nm
Kedjespännare: 8 - 10 Nm

Dina fördelar i överblick:
✔ Stahlmaxx kvalitetsverktyg
✔ Specialverktyg modellerade på OE-verktyget, så att arbeta enligt reparationsguiden är möjligt
✔ testad passform

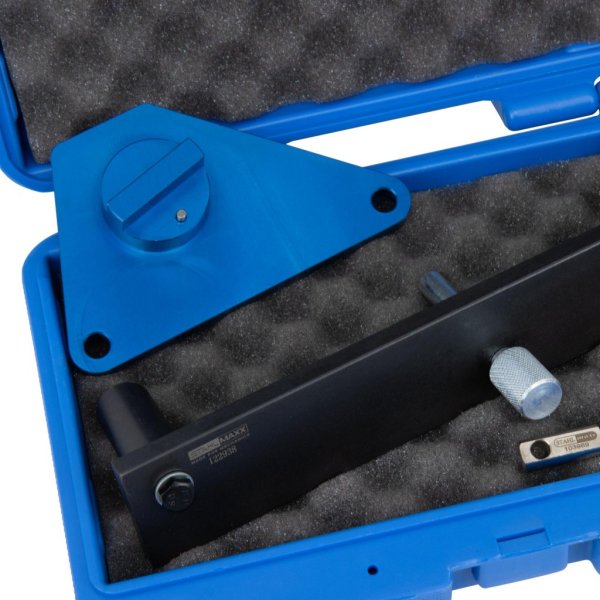

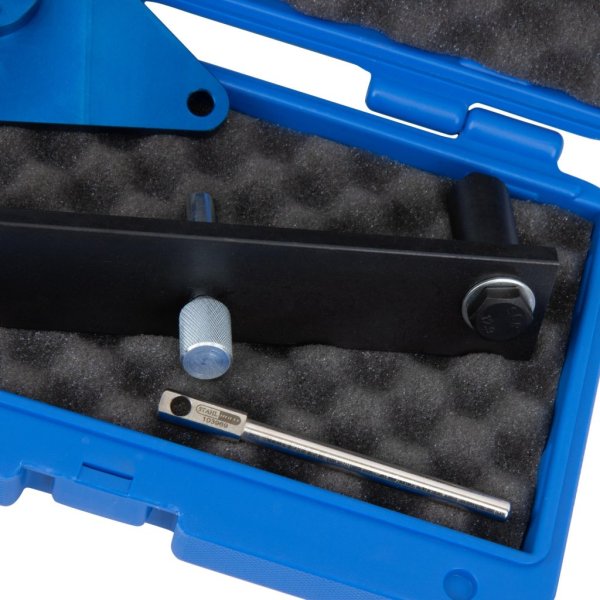

Leveransens omfattning:
Art-Nr. 122941 Kamaxeljusteringsverktyg, som 2063500090 / 2 063 500 090
Art-Nr. 122938 Hållarverktyg för vevaxel, som 2064000090 / 2 064 000 090
Art-Nr. 103969 Svänghjulsfästedorn, som 2063000090 / 2,063,000,090

Originalnummer är endast för jämförelseändamål, de är inte originalverktyg!
