Kamkedjeverktyg 1.5L PT153/AJ203

Professionell specialverktygssats för justering av kamaxlar och reparation av kamkedjedriften på 3-cylindriga 1.5L PT153- och AJ203P3-bensinmotorer. Motorerna används främst i hybridmodeller från Jaguar och Land Rover.

Kamkedjan är placerad på motorns baksida, vilket innebär att växellådan måste demonteras för åtkomst. Motorns timing styrs via två kamkedjor som är sammankopplade med ett mellanliggande kedjehjul. För korrekt inställning krävs exakt positionering av kamaxel och kamaxeljusterare – vilket möjliggörs med denna verktygssats.

Kamaxelns och kamaxeljusterarens positioner fixeras med specialverktyg. Övriga kedjehjul positioneras enligt märkningar med hjälp av färgade kedjelänkar (totalt 6 länkar mot 6 markeringar).

Observera:
I vissa fall saknas gänga för kamaxelns låsverktyg enligt tillverkaren. Då måste en M6x1-gänga skapas med gängtapp (tillgänglig separat).

Fördelar

• Utvecklad för PT153 och AJ203P3

• Möjliggör exakt kamkedjeinställning

• Anpassad för dubbelkedjesystem med mellandrev

• Reparation enligt OEM-specifikation

• Precisionstillverkad för professionell verkstad

Viktiga monteringsanvisningar

• Alla kamaxeldrev (förutom på kamaxel och vevaxel) ska ersättas

• Lossa kamaxeljusterventiler före demontering

• Lossa övre sekundära kedjespännaren först

• Kontrollera att kamaxeljusterare sitter korrekt på styrstiften

• Säkerställ att 6 färgade kedjelänkar matchar 6 markerade positioner

Momentspecifikationer

(Referens: Land Rover Evoque L551 1.5L PT153 – följ alltid fordonstillverkarens uppgifter)

• Övre kedjespännare: 55 Nm

• VCT-ventiler (kamaxelstyrning): 25 Nm + 56°

• Mellandrev (båda kedjor): 35 Nm

• Primär kedjas mellandrev: 35 Nm

• Vevaxelns remskivsbultar: 37 Nm + 90°

• Övre sekundär styrskena: 25 Nm

• Nedre primär sträckskena: 25 Nm

• Övriga styrskenor: 12 Nm

• Vevaxelns ändtätning: 30 Nm

Kompatibilitet

Motorkoder:

• PT153

• AJ203P3

Används som ersättning för OEM-verktyg:
JLR-303-1630
JLR-303-1654
JLR-303-1655
JLR-303-1656
JLR-303-1669
JLR-303-1686

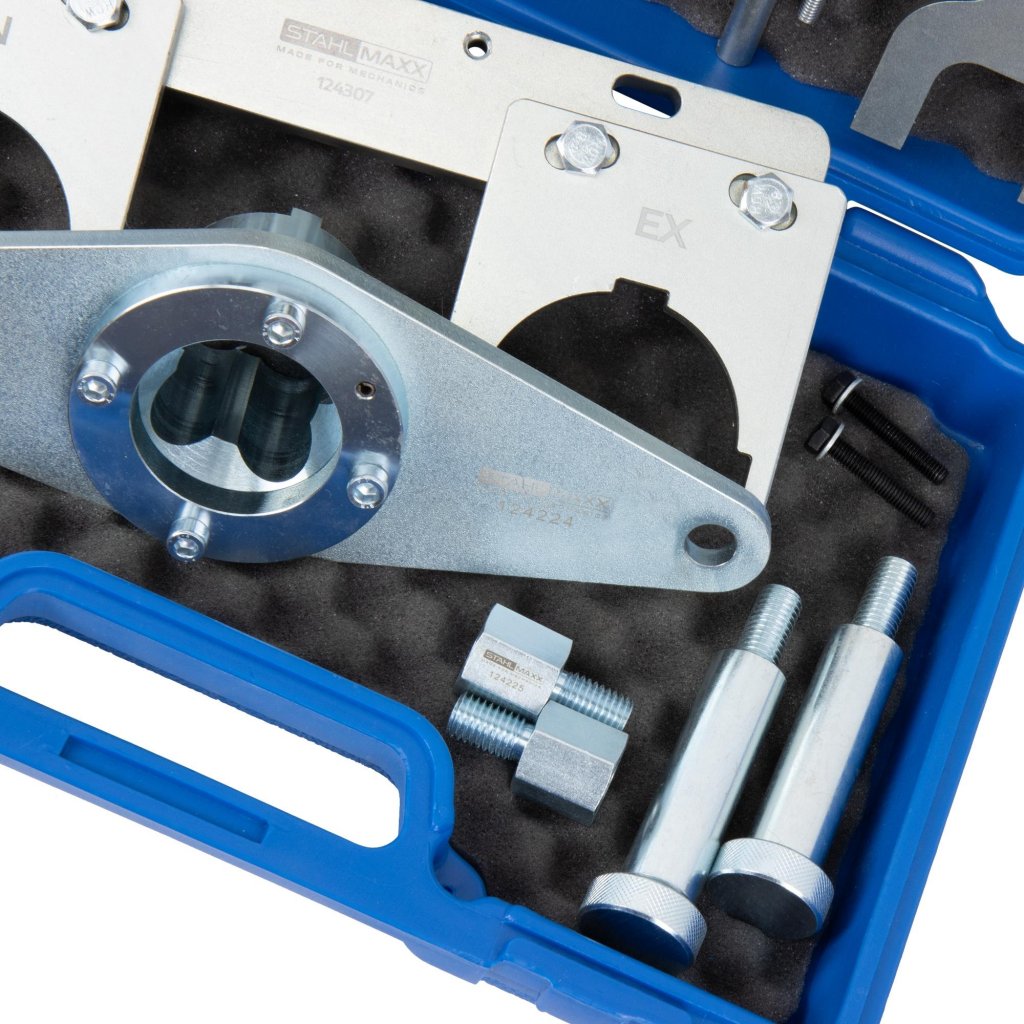

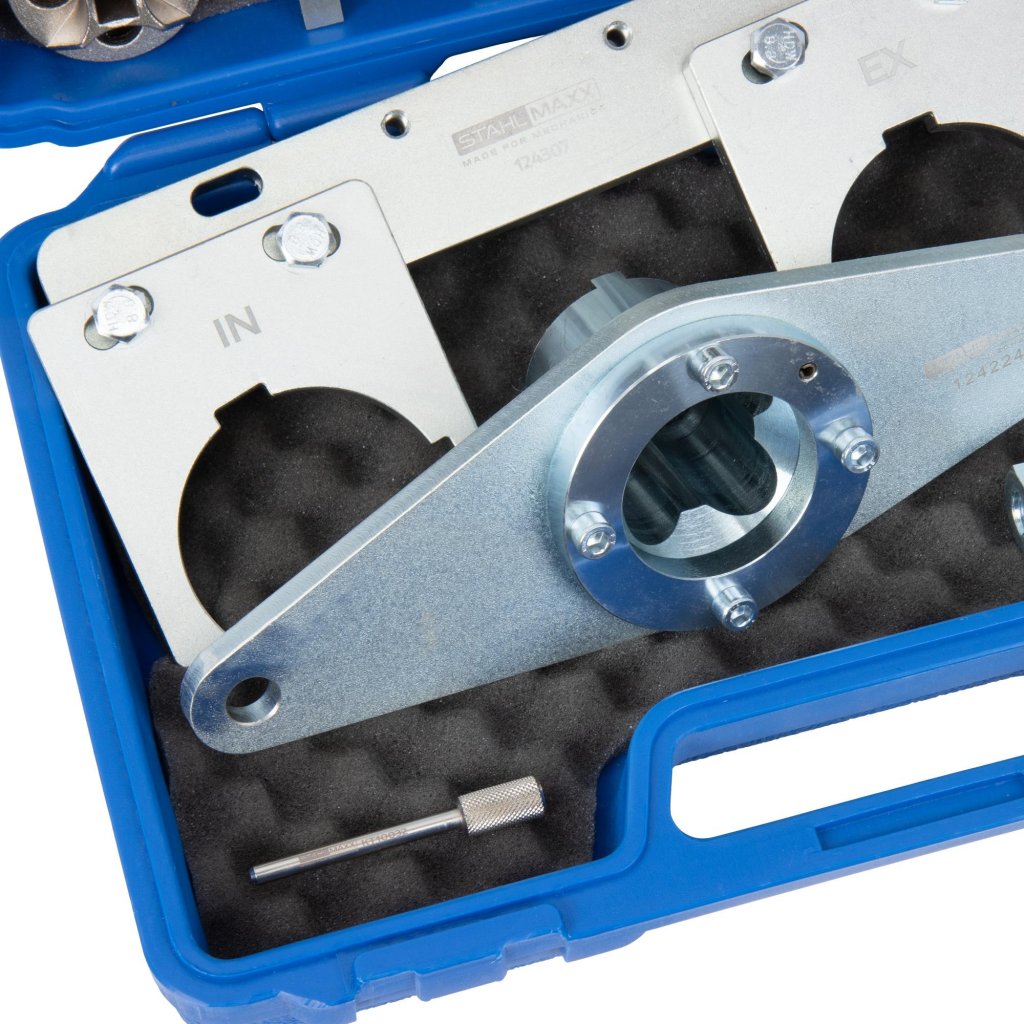

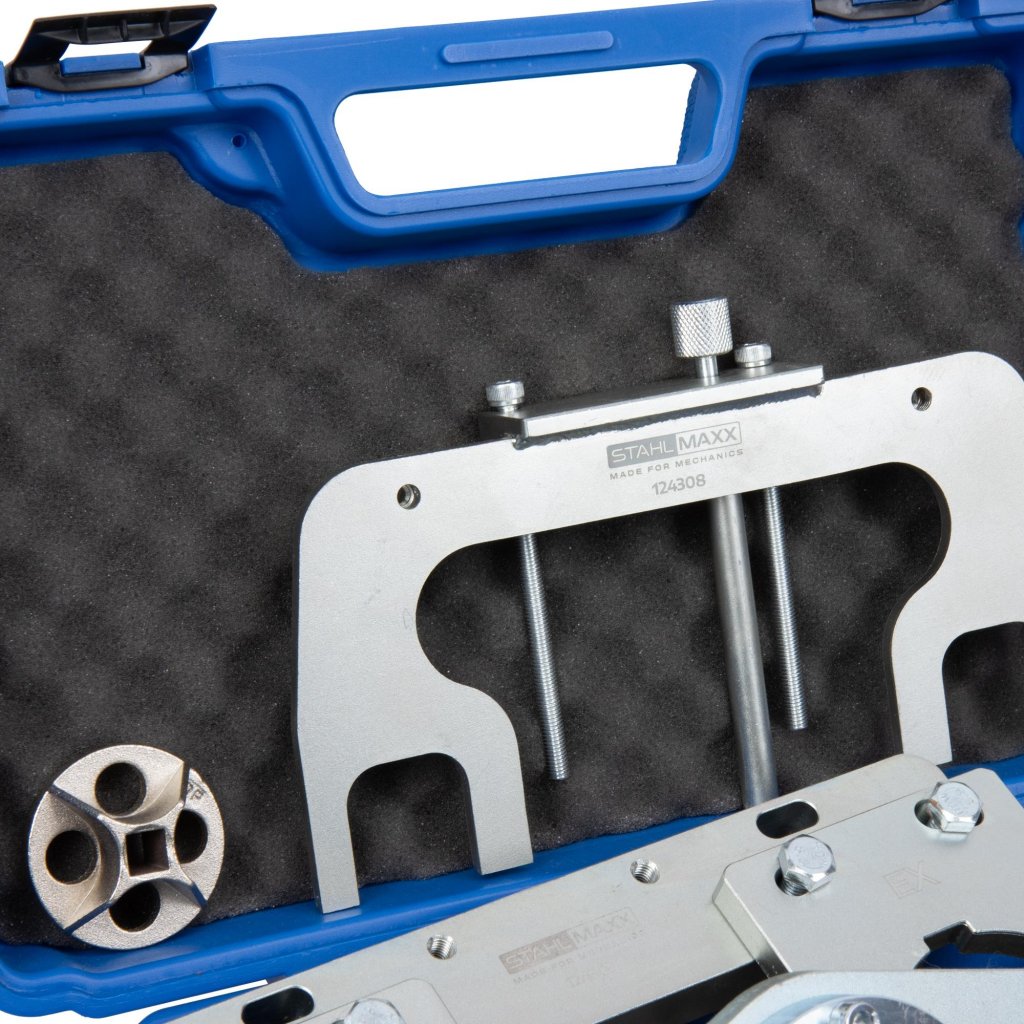

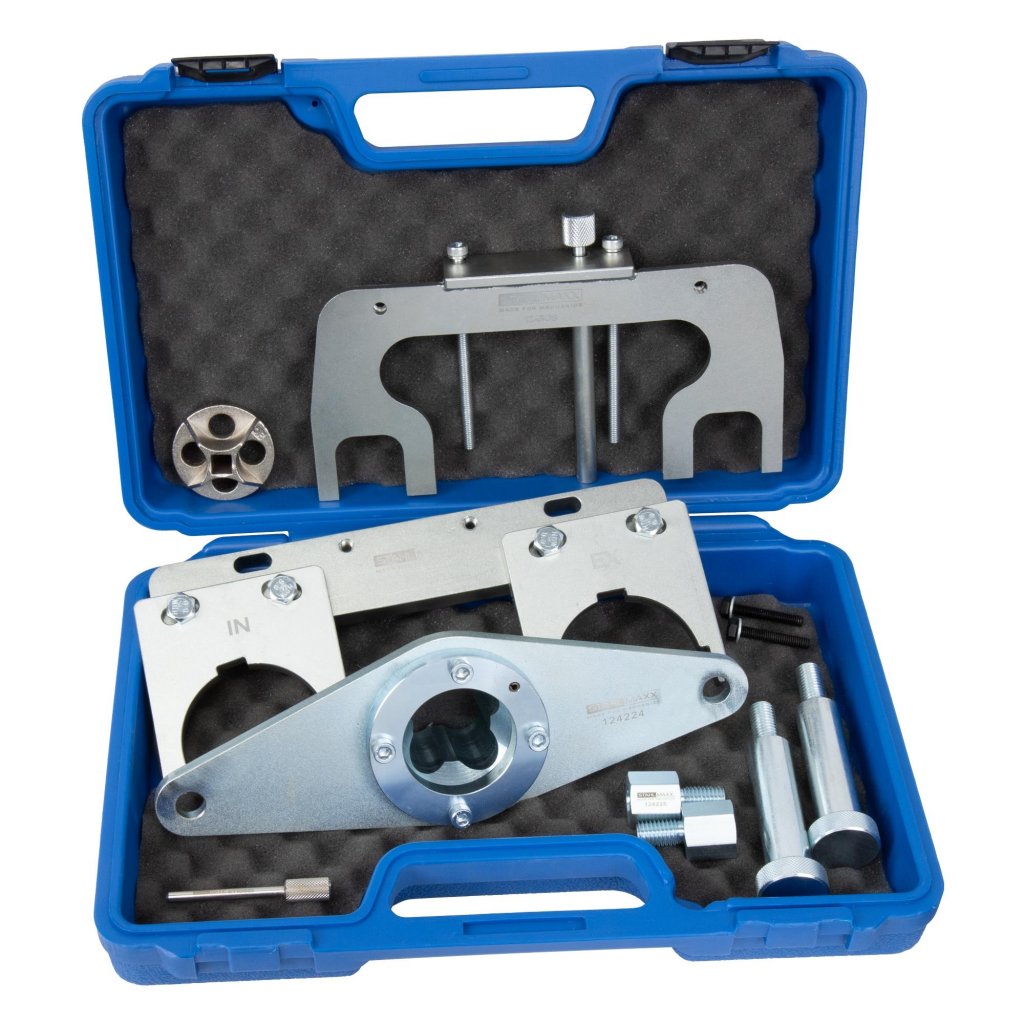

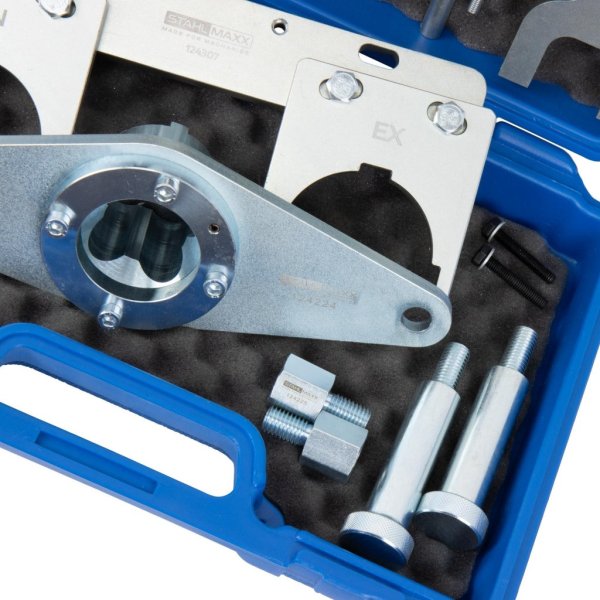

Leveransinnehåll

• Vevaxelremskivshållare (motsv. JLR 303-1630)

• Kamaxelsensorhjuljusteringsverktyg (motsv. JLR 303-1654)

• Kamaxeljusteringsverktyg (motsv. JLR 303-1655)

• Vevaxelsvarvningsverktyg (motsv. JLR 303-1656)

• Låsstift för serpentinremspännare (motsv. JLR 303-1669)

• Adapterbult för vevaxelremskivans hållarverktyg (motsv. JLR 303-1686)

Varför välja denna verktygssats?

Kamkedjesystemet i 1.5L PT153- och AJ203P3-motorerna är tekniskt avancerat med dubbla kedjor och mellandrev. Felaktig timing kan orsaka omfattande motorskador.

Denna specialverktygssats är framtagen för att möjliggöra exakt och säker reparation enligt tillverkarens metod – ett professionellt val för verkstäder som arbetar med moderna Jaguar- och Land Rover-hybridmotorer.
