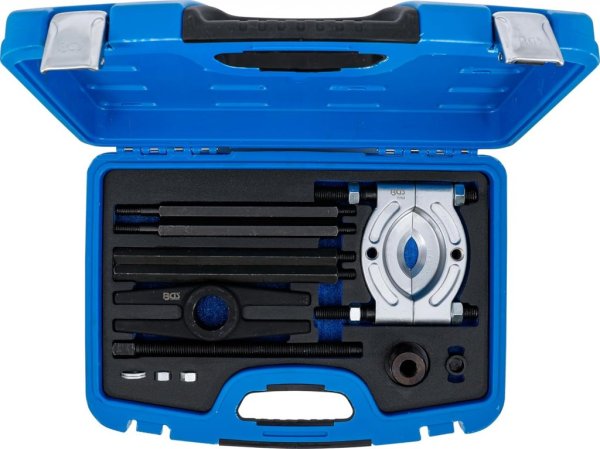

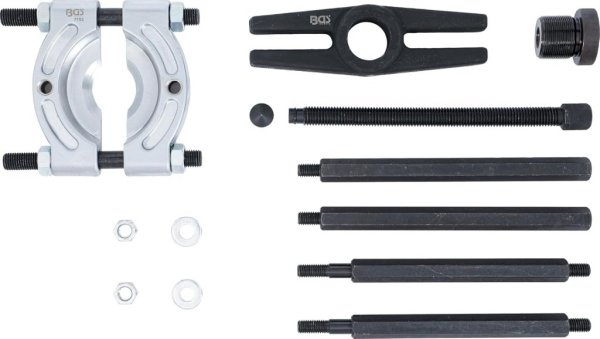

Kullager-separatorsats 13 mm-70 mm

Denna uttryckare-bult är designad för effektiv borttagning av lager och andra komponenter med en total längd på 290 mm. Den har en justerbar spännvidd (13 mm - 70 mm) och en avdragarbult-fästgänga på 1/2" x 13 UNC. Spännbulten har ett avstånd på 113 mm och en gänga på 1/2" x 13 UNC. För att underlätta användningen finns en separat lös separeringskniv (BGS7742) som kan användas för att förbättra greppet på lagret.

Tekniskt specifikationer:
Spännvidd (A) min. / max. i mm: min. 13 mm / max. 70 mm
Avdragarbult-fästgänga (B): 1/2" x 13 UNC
Spännbult-avstånd (C) i mm: 113 mm
Spännbult-gänga (D): 1/2" x 13 UNC
Avdragarbult-avstånd (E) min. / max. i mm: min. 90 mm / max. 147 mm
Spännbult-längd (F): 166 mm
Separeringskniv-anliggning (G) min. / max. i mm: min. 57 mm / max. 114 mm

Användning:

1. Ta bort eventuella låsringar från lagret eller axeln.
2. Placera skärbladsskalen runt lagret så att de griper både under och över lagret.
3. Anslut skärbladsskalen till klämbultarna.
4. Fäst distansbultarna på skärbladet.
5. Montera bryggan på distansbultarna med brickor och muttrar.
6. Skruva in den gängade adaptern i bryggan.
7. Vrid in spindeln i den gängade adaptern.
8. Montera tryckstycket på den nedre änden av utmatningsspindeln.
9. Vrid utdragsspindeln för hand mot axeln och kontrollera att den sitter korrekt.
10. Vrid slutligen utmatningsspindeln med en skiftnyckel för att ta bort lagret.
